Exemplo com passo a passo de um PROJETO DE INSTALAÇÕES ELÉTRICAS
Instalações Elétricas - FAU/UnB
 Projeto residencial

Área
 (m²)
Perímetro
(m)
Sala de estar 22 20
Quarto 14 10
Banheiro 6 5
 Cozinha 10 14
Área de serviço 8 7

1 – PLANILHA DE PREVISÃO DE CARGAS
 Previsão de carga de Iluminação
Segundo a NBR 5410 deve-se considerar a carga mínima de 100W para os primeiros 6m², e 60W para o aumento
de 4m² inteiros. Mínimo de um ponto de luz no teto com potência mínima de 100W. Área inferior a 6m2 potência
de 100W.
 Área da sala: 22 m² → 6 + 4 + 4 + 4 + 4 → 100 + 60 + 60 + 60 + 60 = 340W
Total: 3 pontos{
1 𝑝𝑜𝑛𝑡𝑜 (160 𝑊)
1 𝑝𝑜𝑛𝑡𝑜 (100 𝑊)
1 𝑝𝑜𝑛𝑡𝑜 (100 𝑊)

 Área da cozinha: 10 m² → 6 + 4 → 100 + 60 = 160W
Total: Ponto único de 160 W
 Área do quarto: 14 m² → 6 + 4 + 4 → 100 + 60 + 60 = 220W
Total: Ponto único de 220 W
 Área do banheiro: 6 m² → (até 6 m² atribuir carga mínima de 100W) → 100 = 100W
Total: 3 pontos (1 lâmpada de 100W) e acréscimo de 2 lâmpadas de 40W perto da bancada e espelho (a
norma define o mínimo de potência necessária - não há problema em aumentar, se achar necessário.
Deve avaliar o perfil do projeto e o layout).
 Área de serviço: 8 m² → 6 + (2) → 100 = 100W
Total: Ponto único de 100 W
2

 Área externa (norma não aborda área externa):
 Total: Será adotado um ponto de 100 W (arandela)

Dependência
Dimensões área
(m²)
Potência/Carga de Iluminação (W)
Sala de Estar 22 m² 22 m² = 6 m² + (4 x 4 m²) 340 W
 100 + (4 x 60 )
Cozinha 10 m² 10 m² = 6m² + 4 m² 160 W
 100 + 60
Quarto 14 m² 14 m² = 6 m² + (2 x 4 m²) 220 W
 100 + (2 x 60)
Banheiro 6 m² 6 m² 100 W
 100
Área de serviço 8 m² 8 m² = 6 m² + (2 m²) 100 W
 100
Área externa
-

Áreas externas: pelo menos um ponto de luz de
100 W
100 W



Previsão de carga das TOMADAS

Segundo a NBR 5410 deve-se considerar para ambientes com área inferior a 6m² - 1 tomada de 100W. Para
ambientes com área superior a 6m², uma tomada para cada 5 m de perímetro ou fração.
Para cozinha, mínimo de uma tomada para cada 3,5m de perímetro ou fração. Em bancadas de largura igual ou
superior a 30 cm, deve ser prevista pelo menos uma tomada. Até 3 tomadas: mínimo de 600W cada. Tomadas
excedentes, 100 W.
 Perímetro da sala: 20 m → (4 x 5m)
Total: 4 tomadas
 Perímetro do quartos: 10 m → (2 x 5m)
Total: 2 tomadas.
 Perímetro do banheiro: área menor que 6m² - 100W
Total: 1 tomada
 Perímetro da cozinha: 14 m → (4 x 3,5)
Total: 4 tomadas.
 Perímetro da área de serviço: 7 m → (2 x3,5m)
Total: 2 tomadas.



3

Tomadas de Uso Geral (TUG)
Dependência
Dimensões Quantidade mínima
Área (m²) Perímetro (m)
Quantidade mínima
TUG's
Quantidade adotada
TUG's
Sala de Estar 22 20
(4 x 5m) = 20
9
4 TUG's
Quarto 14 10
(2 x 5m) = 10
2
2 TUG's
Banheiro 6 5
5 m² (área menor que 6m²)*
2
1 TUG
Cozinha 10 14
(4 x 3,5m) = 14
6
 4 TUG's
Área de serviço 8 7
(2x3,5m) = 7
2
2 TUG’s




4

PLANILHA DE PREVISÃO DE CARGAS OU PLANILHA DE POTÊNCIA












Na previsão de cargas deve-se definir (em função do perfil da construção e do layout) quais são os pontos de consumo existentes no
projeto – se haverá máquina de lavar louça, purificador de água (água gelada), forno elétrico e/ou microondas, ar condicionado, fogão
elétrico ou a gás, acionamento automático do fogão, coifa ou exaustor, DVD, som, adega, etc...
Toda a demanda do proprietário ou contratante do projeto deve ser avaliada. No caso de um edifício em altura, com pavimentos tipo,
sem um cliente específico, a previsão é feita utilizando o layout padrão definido no projeto arquitetônico. Uma construção popular
possivelmente segue as exigências mínimas da norma. Tendo um projeto de interiores definido o projeto será mais específico e
adequado para o usuário, tendo a quantidade definida no projeto de pontos de consumo.
CÔMODO
ÁREA
(m²)
PERÍMETRO
LÂMPADAS TOMADAS
ESPECIFICAÇÃO
DA TUE
TOTAL
PTOS.
POT.
(W)
PTOS.
POT.
TUG
POT.
TUE
SALA 22 20 3 360 9 800 600 Aspirador 1760
QUARTO 14 10 1 220 2 200 - - 420
BANHEIRO 6 5 3 180 2
6500 Chuveiro
7880
1200
Secador de
cabelo
COZINHA 10 14 1 160 8 2100
1500 Forno Elétrico
4960
1200
Forno
microondas
ÁREA DE
SERVIÇO
8 7 1 100 - -
770
máquina de
lavar 2370
1500 Ferro
Área
externa
- - 1 100 - - 100 Campainha 200
 TOTAL 17590
5

2 – PLANILHA DE CIRCUITOS

Cada circuito deve ter aproximadamente 10 A (2200 W), exceto quando o próprio ponto de consumo possuir
potência superior. Evite circuitos com potência baixa pois podem ser insuficientes na demanda elétrica do
usuário – neste caso, é melhor acrescentar potência para uma demanda futura.

PLANILHA DE CIRCUITOS

Observações importantes:
- Há uma tendência de separar os circuitos da iluminação dos demais circuitos atualmente. No exemplo
proposto a iluminação está nos circuitos 2* e 7**. Porém, fazer um circuito apenas para a iluminação de uma
residência ou apartamento é uma prática cada vez mais recomendada. A potência total de iluminação é de
1120 W, se fosse deixar apenas um circuito para iluminação o ideal seria deixar 2200 W (10 A), ou seja, uma
ajuste para mais.
- No exemplo, os circuitos 2*, 6** e 7*** possuem potência muito abaixo de 2200 W, ou seja, 10 A. O ideal
seria melhorar o projeto reformulando os circuitos para ficarem perto do valor proposto pela Norma (2200 W).

POTÊNCIA TOTAL INSTALADA = 17590 W
Definir se o projeto é monofásico, bifásico ou trifásico – conforme tabela da CEB, circuitos até 11 kW
são monofásicos, até 22 kW são bifásicos e acima desse valor são trifásicos.
Portanto, de acordo com a Tabela da CEB – Companhia Energética de Brasília, o medidor será
BIFÁSICO (13 kW  C.I.  22 KW)


Nº CÔMODO/APARELHO
LÂMPADAS TOMADAS
POTÊNCIA
TOTAL PTOS. POT. (W) PTOS.
POT. TUG
(W)
POT. TUE
(W)
1 Chuveiro - - 1 - 6500 6500
2
Lâmpadas (sala/quarto/área externa)
campainha
tomadas (sala/quarto)
4 520 11 1000 100 1620*
3
Tomadas TUE da cozinha ( Forno
elétrico, forno microondas)
- - 2 - 2700 2700
4 Tomadas TUG cozinha - - 6 2100 - 2100
5 Tomadas TUE área de serviço - - 2 - 2270 2270
6 Tomada TUE banheiro - - 1 - 1200 1200**
7
Lâmpadas (cozinha, área de serviço,
sala, banheiro)
Tomada (TUE da sala)
6 600 1 - 600 1200***
 TOTAL 10 1120 24 3100 13370 17590
6

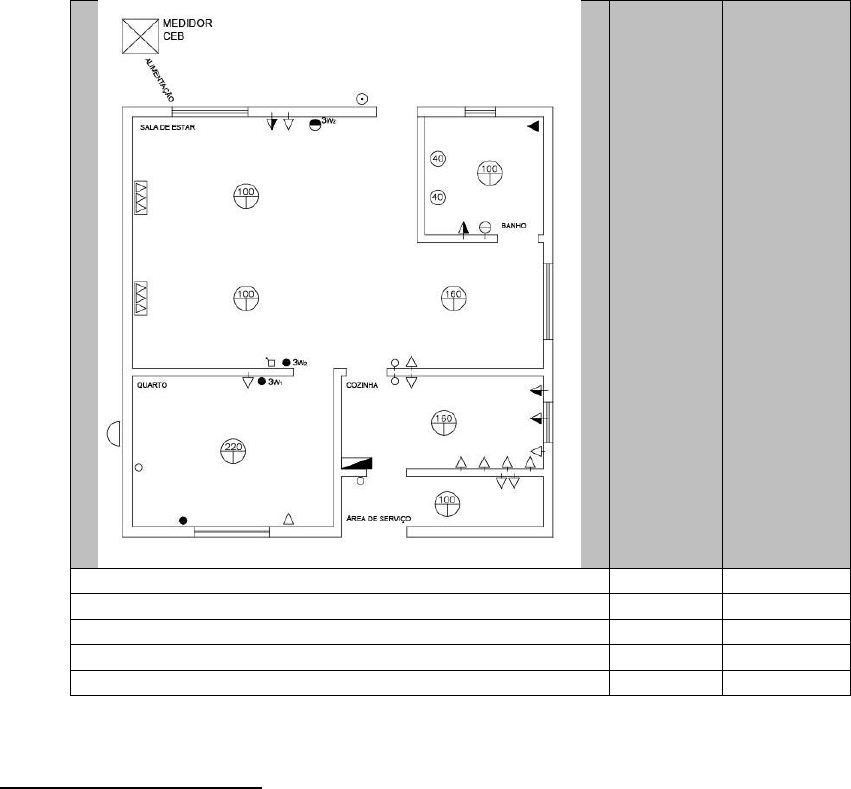

3 – LANÇAMENTO DOS PONTOS
Lançar os pontos definidos na planilha de previsão de cargas (tomadas, lâmpadas, interruptores, campainha,
etc...) conforme layout e demanda do projeto (definida na planilha de previsão de cargas). Definir se haverá
interruptor three-way, o local onde será instalado o quadro de cargas, se haverá pontos na parede (arandela
ou balizadores), iluminação externa ou no piso, etc.
É importante colocar na legenda os diferentes tipos de interruptores (com a definição de quantas seções cada).
Se possível utilize as letras minúsculas do alfabeto para a seção do interruptor e para o fio retorno. Definir sua
própria legenda.


Fazer a representação gráfica do projeto elétrico passando os eletrodutos e os fios (fase, neutro, terra e
retorno):
 – definir a posição do quadro de distribuição.
 – Ligar os eletrodutos em cada cômodo.
 – Ligar os eletrodutos entre os pontos de luz (teto ou nos pontos altos – são também considerados
caixas de passagem na laje ou teto) até chegarao quadro de distribuição (QD).
 – Passar a fiação (fase, neutro, terra e retorno) para cada circuito, um a um, saindo do QD.
 – Passar a fiação da alimentação (que liga o QD ao QM – quadro de medição da CEB).

7



8







9

4 – DIMENSIONAMENTO DOS FIOS

- Cálculo da corrente de cada circuito (i = P / U)
- Dimensionamento da fiação = determinar a diâmetro adequado dos fios de cada circuito para evitar o
superaquecimento.
- Dimensionamento dos disjuntores = Determinar o valor da corrente nominal para garantir que os fios não
sofram danos por sobrecarga ou curto-circuito.

4.1 Verificar a planta e identificar, para cada trajeto, o maior número de circuitos que se agrupa com ele.

4.2 Determinar a seção adequada (fios #) e o disjuntor (A) adequado para cada um dos circuitos.
Para isto, é necessário saber o valor da corrente do circuito e, com o número de circuitos agrupados, obter a
seção do cabo e o valor da corrente nominal do disjuntor.

Exemplo: Circuito 3
Corrente de 12,3 A com 4 circuitos agrupados (Tabela 1)
Seção ou diâmetro do fio = 2,5 mm2
Disjuntor = 15 A








Circuito Pontos consumo Potência
Corrente
i = P / U
Número de
circuitos
agrupados
1 Chuveiro 6500 29,5 1
2
Lâmpadas (sala/quarto/área externa)
campainha
tomadas (sala/quarto)
1620 7,4 1
3
Tomadas TUE da cozinha ( Forno elétrico,
forno microondas)
2700 12,3 4
4 Tomadas TUG cozinha 2100 9,5 4
5 Tomadas TUE área de serviço 2270 10,3 1
6 Tomadas TUE banheiro 1200 5,5 4
7
Lâmpadas (cozinha, área de serviço, sala,
banheiro)
Tomada (TUE da sala)
1200 5,5 4
 Alimentação ou distribuição
17590/2
(bifásico)
40,0 1
10

Tabela 1 – Diâmetro dos fios e corrente dos disjuntores


4.3 Verificar, para cada circuito, o valor da seção mínima para os condutores em função do tipo de circuito.
A NBR 5410 estabelece as seguintes seções mínimas de condutores de acordo com o circuito (Tabela 2):

 Exemplo: Circuito 3 – força = 2,5 mm2

4.4 Utilizar o maior valor entre seção adequada e seção mínima de cada circuito (Tabela 1 e Tabela 2)

Exemplo: Circuito 3 – Tabela 1 = 2,5 mm2
 Tabela 2 = 2,5 mm2
Neste caso os valores foram iguais, portanto será adotado 2,5 mm2

Adotar o maior valor encontrado pelos dois métodos (tabela 1 e 2). A alimentação é o circuito de entrada de
energia.






11


 Tabela 1 Tabela 2 ADOTADO
Circ. 1 4 2,5 4,0
Circ. 2 1,5 2,5 2,5
Circ. 3 2,5 2.5 2,5
Circ. 4 1,5 2,5 2,5
Circ. 5 1,5 2,5 2,5
Circ. 6 1,5 2.5 2,5
Circ. 7 1,5 2,5 2,5
Alimentação 16,0 2,5 16,0

5 – DIMENSIONAMENTO DOS ELETRODUTOS

O dimensionamento dos eletrodutos é feito baseado nos circuitos existentes em cada trecho de eletroduto. No
dimensionamento é importante calcular o trecho do chuveiro, trechos com mais fios (e com maior bitola dos
fios), trecho da alimentação e os trechos da cozinha/área de serviço. Dependendo dos resultados, cabe ao
projetista avaliar a melhor solução - pode ser possível padronizar um único diâmetro de eletroduto para as
lajes (teto) e outro para as paredes (embutidos nas alvenarias), por exemplo. Caso apenas um trecho , por
exemplo, fique com uma bitola maior, manter o diâmetro calculado apenas naquele trecho, não tendo
necessidade de aumentar todos os demais.
Para dimensionar os eletrodutos, basta saber o número de condutores no eletroduto e a maior seção deles e
consultar a Tabela 3.

Tabela 3 – Dimensionamento do eletroduto (mm)

12

1) ELETRODUTO CONTENDO OS CIRCUITOS 6, 7, 3, 4.


Circuito Seção nominal (mm2) Maior seção dos condutores
6 2,5
2,5
7 2,5
3 2,5
4 2,5

No. de condutores no trecho do eletroduto = 9
Maior seção dos condutores = 2,5 mm2
Tamanho nominal do eletroduto = 25 mm (Tabela 3)

2) ELETRODUTO CONTENDO O CIRCUITO DO CHUVEIRO (CIRCUITO 1)


Circuito Seção nominal (mm2) Maior seção dos condutores
1 4,0 4,0

No. de condutores no trecho do eletroduto = 3
Maior seção dos condutores = 4,0 mm2
Tamanho nominal do eletroduto = 16 mm (Tabela 3)

3) ELETRODUTO CONTENDO O CIRCUITO 2



Circuito Seção nominal (mm2) Maior seção dos condutores
2 2,5 2,5
No. de condutores no trecho do eletroduto = 7
Maior seção dos condutores = 2,5 mm2
Tamanho nominal do eletroduto = 20 mm (Tabela 3)

4) ELETRODUTO CONTENDO OS CIRCUITOS 6 E 7 (segundo trecho do eletroduto após QD)




1
2
7 6
6 7 3 4
13

Circuito Seção nominal (mm2) Maior seção dos condutores
6 2,5 2,5
7 2,5 2,5
No. de condutores no trecho do eletroduto = 5
Maior seção dos condutores = 2,5 mm2
Tamanho nominal do eletroduto = 20 mm (Tabela 3)

5) ELETRODUTO DA ALIMENTAÇÃO



Circuito Seção nominal (mm2) Maior seção dos condutores
ALIMENTAÇÃO 16 16
No. de condutores no trecho do eletroduto = 4
Maior seção dos condutores = 16 mm2
Tamanho nominal do eletroduto = 25 mm (Tabela 3)


* No projeto foi definido que os eletrodutos de 16 mm serão padronizados em 20 mm. Os trechos com 25
mm estão representados no desenho (alimentação e o primeiro trecho do eletroduto com os circuitos 6, 7,
3 e 4).
ALIMENTAÇÃO
14



*Fios não cotados possuem # 2,5 mm2.
**Eletrodutos não cotados possuem 20 mm.

 # 16mm2


Ø25 mm

#4mm2


Ø 25mm
15








16

6 – DIAGRAMA UNIFILAR







#16mm2 #4,0mm2
#2,5mm2
#2,5mm2
#2,5mm2
30 A
15 A
15 A
10 A
10 A
15 A
17

7 – QUADRO DE CARGAS

CIRCUITO ILUMINAÇÃO
TOMADAS
POTÊNCIA
TOTAL
DISJUNTOR
TUG TUE ESPECIFICAÇÃO TUE
1 - - 6500 CHUVEIRO 6500 30 A
2 520 1000 100 CAMPAINHA 1620 15 A
3 - -
1500 FORNO ELÉTRICO
2700 15 A
1200
FORNO
MICROONDAS
4 - 2100 - - 2100 10 A
5 - -
770 MÁQUINA DE LAVAR
2270 15 A
1500 FERRO
6 - - 1200 SECADOR DE CABELO 1200 10 A
7 600 - 600 ASPIRADOR DE PÓ 1200 10 A
ALIMENTAÇÃO 1120 3100 12770 - 17590 40 A

18
