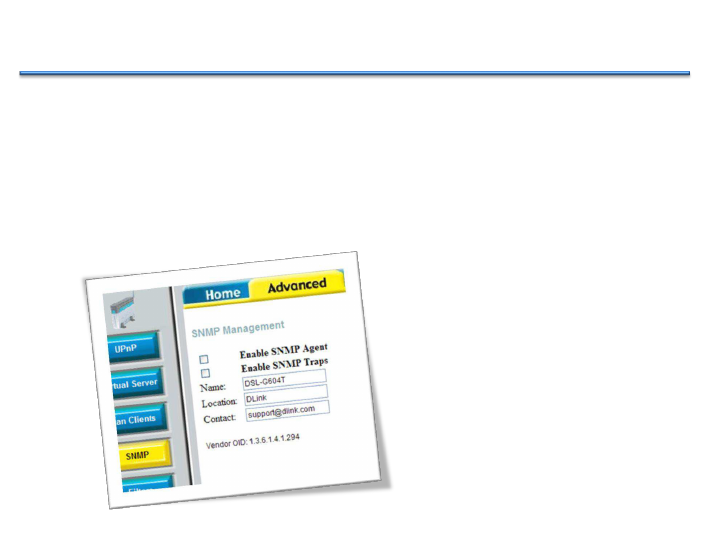

Protocolo SNMP
(Simple Network Management Protocol)
Tradução: Protocolo Simples De
Gestão De Rede
Protocolos de Rede
Prof. Esp. André Nobre
Protocolo
SNMP
Definições
MIB
SMI
Funcionamento
Exemplos
Protocolo
SNMP
Definições
MIB
SMI
Funcionamento
Exemplos
Definições
 O SNMP é o protocolo de gerência de redes padrão
do IETF (Internet Engineering Task Force). Ele é um
protocolo pertencente à camada de aplicação do modelo
OSI e utiliza na camada de transporte os serviços do
protocolo UDP para enviar suas mensagens através da
rede. Cada dispositivo gerenciado pode ser definido como
Agente.
Protocolo
SNMP
Definições
MIB
SMI
Funcionamento
Exemplos
Protocolo
SNMP
Definições
MIB
SMI
Funcionamento
Exemplos
Funcionamento
 A Arquitetura de funcionamento do protocolo
SNMP baseia-se em dois principais elementos :

• Os Agentes, são os equipamentos gerenciáveis (Switches,
Modens, Impressoras, Servidores, etc.), contendo “objetos” que
podem ser informações, configuração ou estatísticas.

• O Gerente, sistemas de gestão de rede, ou seja, uma
consola através da qual os administradores podem
realizar tarefas de administração através dos dados
coletados.
Funcionamento
 O protocolo SNMP troca informações entre
Gerente e Agente através de requisições do tipo cliente-
servidor. Essa mensagens são chamadas de PDU(Protocol
data units). O Gerente SNMP realiza basicamente duas
operações:
• GET: leitura de valores para o monitoramento do
dispositivo gerenciado. (Solicitação de dados)
• SET: escrita, onde for possível efetuar alteração de
valores deste dispositivo. (Alteração de dados)

Funcionamento
 O Agente SNMP fica então responsável por
responder às solicitações do Gerente e alterar as
informações quando solicitada, além de notificar o
Gerente, via mensagens do tipo TRAP, no caso de ocorrer
alguma exceção.
 Toda a inteligência do processo fica na estação de
gerência (Gerente) permitindo que o Agente seja uma
aplicação muito simples e com o mínimo de interferência
no dispositivo em que está sendo executado (Equipamentos).
 As decisões tomadas na ocorrência de problemas e
consulta a relatórios são responsabilidades do Gerente.
Protocolo
SNMP
Definições
MIB
SMI
Funcionamento
Exemplos
Protocolo
SNMP
Definições
MIB
SMI
Funcionamento
Exemplos
SMI
 É um conjunto de especificações de estrutura e
identificação para as informações gerenciais. Essa
linguagem de definição é necessária para assegurar que a
sintaxe e a semântica dos dados de gerenciamento de
rede sejam bem definidas e validas.
(SMI-Structure of Management Information)
Protocolo
SNMP
Definições
MIB
SMI
Funcionamento
Exemplos
Protocolo
SNMP
Definições
MIB
SMI
Funcionamento
Exemplos
MIB
MIB (Management Information Base) é o conjunto dos
objetos gerenciados, que procura abranger todas as
informações necessárias para a gerência da rede.
 Seria como se fosse um Banco de Dados, com
informações sobre o Equipamento. Ex.: Temperatura,
Usuários, Trafego, Estatísticas, Configurações. etc.
Modem
Impressora
Estação de
Trabalho
MIB
MIB
MIB
MIB
Protocolo
SNMP
Definições
MIB
SMI
Funcionamento
Exemplo
Protocolo
SNMP
Definições
MIB
SMI
Funcionamento
Exemplo
MIB
Exemplo
Monitoramento utilizando o protocolo SNMP.
Internet
Modem
Switch
Impressora Estação de
Trabalho
Servidores
Gerenciador SNMP
MIB
MIB
MIB
MIB
MIB
MIB
Exemplo
Monitoramento utilizando o protocolo SNMP.
Internet
Modem
Switch
Impressora Estação de
Trabalho
Servidores
Gerenciador SNMP
MIB
MIB
MIB
MIB
MIB
Gerente
MIB
Exemplo
Monitoramento utilizando o protocolo SNMP.
Internet
Modem
Switch
Impressora Estação de
Trabalho
Servidores
Gerenciador SNMP
MIB
MIB
MIB
MIB
MIB
Agente
Agente
Agente
Agente
Agente
Gerente
MIB
Exemplo
Monitoramento utilizando o protocolo SNMP.
Internet
Modem
Switch
Impressora Estação de
Trabalho
Servidores
Gerenciador SNMP
MIB
MIB
MIB
MIB
MIB
Agente
Agente
Agente
Agente
Agente
Gerente
O Gerente Solicita
Informações via PDU GET
MIB
Exemplo
Monitoramento utilizando o protocolo SNMP.
Internet
Modem
Switch
Impressora Estação de
Trabalho
Servidores
Gerenciador SNMP
MIB
MIB
MIB
MIB
MIB
Agente
Agente
Agente
Agente
Agente
Gerente
GET
O Gerente Solicita
Informações via PDU GET
MIB
Exemplo
Monitoramento utilizando o protocolo SNMP.
Internet
Modem
Switch
Impressora Estação de
Trabalho
Servidores
Gerenciador SNMP
MIB
MIB
MIB
MIB
MIB
Agente
Agente
Agente
Agente
Agente
Gerente
GET
O Gerente Solicita
Informações via PDU GET
MIB
Exemplo
Monitoramento utilizando o protocolo SNMP.
Internet
Modem
Switch
Impressora Estação de
Trabalho
Servidores
Gerenciador SNMP
MIB
MIB
MIB
MIB
MIB
Agente
Agente
Agente
Agente
Agente
Gerente
Caso o Gerente queira Alterar alguma
configuração, ele envia uma PDU SET
MIB
Exemplo
Monitoramento utilizando o protocolo SNMP.
Internet
Modem
Switch
Impressora Estação de
Trabalho
Servidores
Gerenciador SNMP
MIB
MIB
MIB
MIB
MIB
Agente
Agente
Agente
Agente
Agente
Gerente
Caso o Gerente queira Alterar alguma
configuração, ele envia uma PDU SET
...ao receber o PDU SET, o
Agente realiza as alterações
MIB
Exemplo
Monitoramento utilizando o protocolo SNMP.
Internet
Modem
Switch
Impressora Estação de
Trabalho
Servidores
Gerenciador SNMP
MIB
MIB
MIB
MIB
MIB
Agente
Agente
Agente
Agente
Agente
Gerente
Quando um Agente detecta algum alerta
pré-definido, ele envia uma PDU TRAP
MIB
Exemplo
Monitoramento utilizando o protocolo SNMP.
Internet
Modem
Switch
Impressora Estação de
Trabalho
Servidores
Gerenciador SNMP
MIB
MIB
MIB
MIB
MIB
Agente
Agente
Agente
Agente
Agente
Gerente
Quando um Agente detecta algum alerta
pré-definido, ele envia uma PDU TRAP
