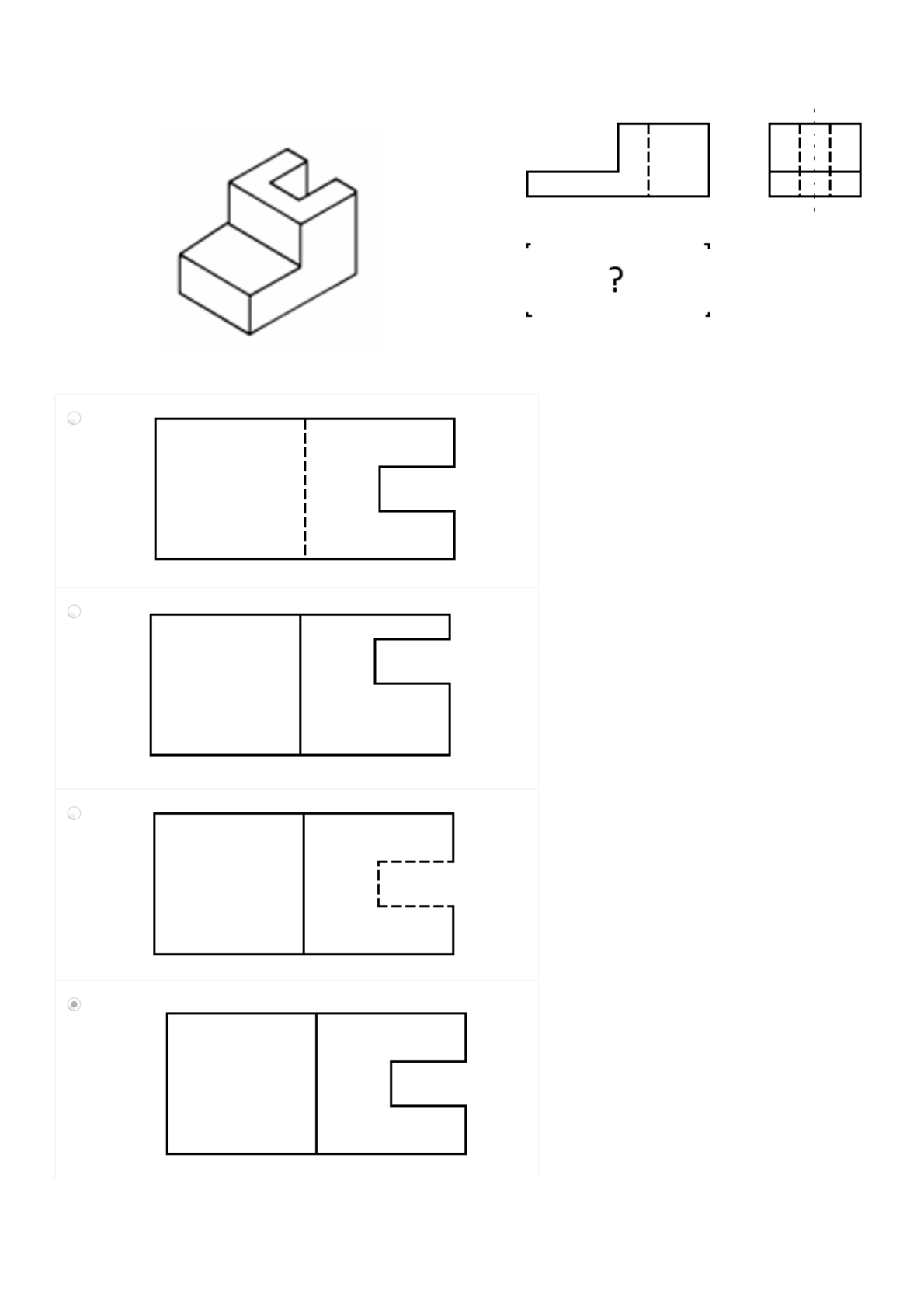

Questão 1/5 - Desenho Técnico
Analise a perspectiva isométrica dada, e assinale a alternativa que apresente a vista ortogonal
faltante.
Nota: 20.0
A
B
C
D
03/09/2018 AVA UNIVIRTUS
http://univirtus.uninter.com/ava/web/#/ava/AvaliacaoUsuarioHistorico/289140/novo/1/49019 2/5
Questão 2/5 - Desenho Técnico
Em relação aos tipos de linhas usados em desenho técnico, relacione a coluna A (tipo de linha)
com a coluna B (função da linha) e a seguir assinale a alternativa que apresenta a sequência
correta:



COLUNA A (tipo de linha) COLUNA B (função dalinha)
I – TRAÇO E PONTO
ESTREITOS ( ) lados invisíveis
II – TRAÇO CONTÍNUO
ESTREITO
( ) eixos simétricos -
simetria
III – TRAÇO TRACEJADO
LARGO ( ) planos de corte
IV – TRAÇO E PONTO
LARGO ( ) hachuras e cotas


Nota: 20.0
A I –III – IV – II

B III – I – II – IV

C IV – III – I – II

D III – I – IV – II


Você acertou!
Resposta: rota de aprendizagem aula 2.
Você acertou!
Resposta: rota de aprendizagem aula 1.
03/09/2018 AVA UNIVIRTUS
http://univirtus.uninter.com/ava/web/#/ava/AvaliacaoUsuarioHistorico/289140/novo/1/49019 3/5
Questão 3/5 - Desenho Técnico
Analise as alternativas e assinale a que representa a vista faltante em relação à perspectiva
isométrica dada.
Nota: 20.0
A
B
C
Você acertou!
Resposta: rota de aprendizagem aula 2
03/09/2018 AVA UNIVIRTUS
http://univirtus.uninter.com/ava/web/#/ava/AvaliacaoUsuarioHistorico/289140/novo/1/49019 4/5
D
Questão 4/5 - Desenho Técnico
De acordo com a norma NBR que padroniza as dimensões das folhas utilizadas na execução de
desenhos técnicos, verifique qual alternativa apresenta corretamente o formato das folhas de
desenho com as seguintes dimensões: (297 x 420) e (594 x 841).
Nota: 20.0
A A3 – A2

B A1 – A2

C A3 – A1


D A1 – A0

Questão 5/5 - Desenho Técnico
Você acertou!
Resposta: rota de aprendizagem aula 1.
03/09/2018 AVA UNIVIRTUS
http://univirtus.uninter.com/ava/web/#/ava/AvaliacaoUsuarioHistorico/289140/novo/1/49019 5/5
Analise as três vistas ortogonais a seguir e depois assinale a alternativa que apresente o modelo
em perspectiva isométrica.
Nota: 20.0
A

B

C
D
Você acertou!
Resposta: rota de aprendizagem aula 2.
