Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-1

















Capítulo 7

Bueiros ou travessias


“Engenharia= matemática + bom senso”
Prof. Marmo, cursinho Anglo-Latino, 1961

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-2

Capítulo 7-Bueiros ou travessias

7.1 Introdução
 Soliman, 2013 chama de estruturas de travessias: pontes, bueiros, sifões,
calhas e aquedutos. As pontes e bueiros são destinados a passagem de água, mas
existe ainda os sifões invertidos ou sifões normais bem como a travessia de
córregos com tubulações ou canais.
 Conforme Mello Porto,2003 os tubos muito curtos são aqueles que estão
no intervalo 5 < L/D ≤ 100, sendo L=comprimento e D= altura ou diâmetro do tubo.

 Bueiros são condutos curtos usados em travessias de estradas e rodovias
para passagem de um canal, córrego ou rio, mas também pode ser usado para
passagem de pessoas e animais. Os termos bueiros e travesssias são sinônimos.
 De modo geral os bueiros impedem a passagem de peixes a não ser que se
reserve passagem de peixes. Para isto os bueiros devem ter nível de água de 0,20m
a 0,50m e velocidade menor ou igual a 0,3m/s.
 Alguns especialistas consideram que o bueiro tem largura menor que 6m e
quando for maior trata-se de uma ponte. Na verdade não existe definição muito
precisa, pois existem bueiros duplos e triplos com grandes larguras. Trata-se de
uma decisão de beneficios e custos.
 Os bueiros e pontes podem ser descritos em termos econômicos, hidráulicos,
aspectos estruturais e manutenção.
 Os custos de um bueiro são menores que uma ponte. Quanto aos cálculos
hidráulicos as pontes são completamente diferentes. Na parte dos aspectos
estruturais as pontes fazem parte da estrutura da estrada e devem ser consideradas
as cargas de veículos. Quanto a manutenção, os bueiros necessitam de mais
cuidados do que as pontes (Larry W. Mays e I. Kaan Tuncok Capítulo 15 do livro
Hydraulic Design Handbook, 1999).
 A análise teórica exata do escoamento de um bueiro é extremamente
complexa, conforme p.23 do livro Hydraulic Design of Highway Culverts de setembro
de 2001 publicado pelo Federal Highway Administration (FHWA).
 Mays, 1999 enfatiza três parâmetros importantes em bueiros:
 carga do bueiro na entrada Hw,
 velocidade da água no bueiro e
 altura do nível da água na saída do bueiro (TW=tailwater).
A análise de um bueiro embora pareça simples, é complicada. As equações
que regem os cálculos podem variar conforme o bueiro esteja submerso ou não ou
conforme a saída do bueiro esteja submerso ou não.
 Existem numerosas pesquisas feitas nos Estados Unidos com inúmeros
gráficos e nomogramas para o dimensionamento de bueiros, levando-se em conta o
comprimento, rugosidade, perdas de cargas distribuídas, perdas de cargas
singulares e carga do bueiro.
 A seção de um bueiro pode ser circular, retangular ou elíptica.
 Os bueiros podem ser feitos de diversos materiais, sendo mais comum o
concreto armado, chapas de aço galvanizado, tubos de ferro fundido e tubos de
plásticos de grandes diâmetros.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-3

 Na Figura (7.1) e (7.2) temos os vários tipos de entrada e saída de bueiros.
Podemos ver bueiros com entrada e saída projetantes; bueiros com muros de ala e
testa; bueiros que acompanham a saia do aterro e bueiros pré-moldados.
 O diâmetro mínimo que se usa em um bueiro é de 0,30m, 0,40m ou 0,60m.
 Backwater (remanso)
 Como em geral o bueiro introduz uma diminuição do canal haverá um
remanso (backwater) que pode ser calculado. Na prática poucas vezes serão
necessários tais cálculos.


7.2 Tipos básicos de bueiros.
McCuen, 1998 resumiu de uma maneira bastante prática o dimensionamento
conforme Figura (7.1).
Segundo McCuen, 1998 os bueiros podem ser:
1) Entrada e saída livre
2) Entrada submersa e saída livre ou tubo parcialmente cheio
3) Entrada e saída submersa




Figura 7.1 Os quatro casos básicos de bueiros sugeridos por FHWA, 2012

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-4


Figura 7.2 Quatro tipo de entrada de bueiros, p. 651, Water Resources Engineering,
Mays

Dica: os bueiros são calculados por tentativas. Primeiramente fazemos um pré-
dimensionamento e depois os cálculos semi-empíricos do FHWA para
verificação.


7.3 Vários perfis de bueiro
 As Figuras (7.3) a (7.10) mostram as várias formas em que o
bueiro ou travessia pode se apresentar, sendo que algumas devem ser
evitadas.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-5

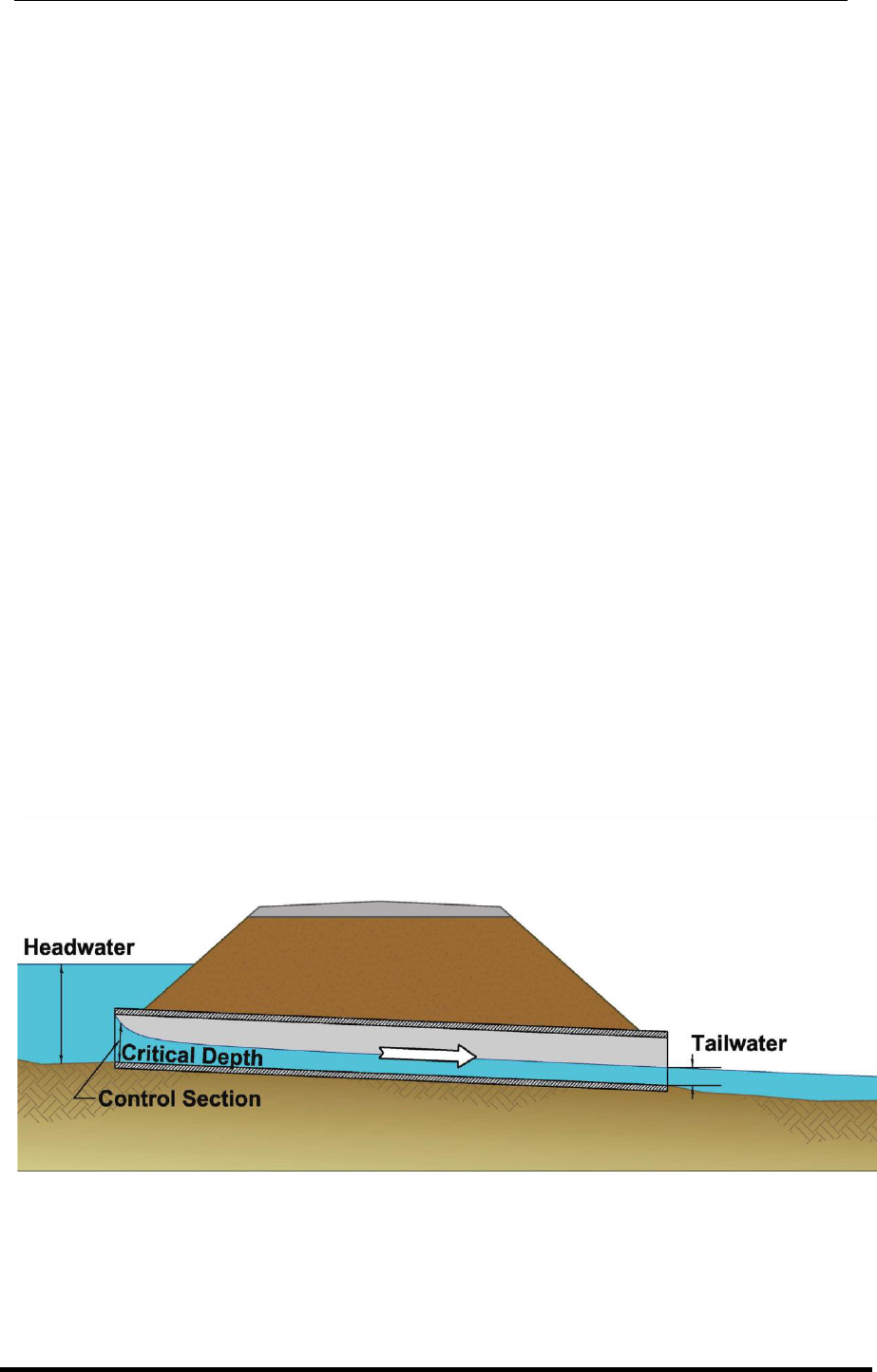

Figura 7.3- Bueiro com rebaixo na entrada; Fonte: FHWA, 2005







Figura 7.4-Bueiro com curva na vertical. Deve ser evitado. Fonte: FHWA, 2005



Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-6



Figura 7.5-Bueiro com curva na vertical. Deve ser evitado. Fonte: FHWA, 2005



Figura 7.6-Bueiro com curvas na horizontal. Deve ser evitado. Fonte: FHWA, 2005

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-7



Figura 7.7-Bueiro em ângulo; Fonte: FHWA, 2005

Figura 7.8-Bueiro com junção. Deve ser evitado. Fonte: FHWA, 2005



Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-8



Figura 7.9-Entradas típicas. Fonte: Denver, 2008





Figura 7.10- Bueiro com overtopping. Deve ser evitado. Fonte: Texas, 2004




Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-9

7.4 Uso de bueiros

 O autor encontrou na prática quatro aplicações básicas de bueiros:

1. Bueiro propriamente dito quando é uma travessia e temos que encontrar a
carga Hw que pode ser variável. Escolhemos a maior Hw considerando a
seção de controle na entrada e na saída.

2. Bueiro com reservatório que funcionará fazendo o routing e o
dimensionamento do bueiro juntamente. São casos raros, mas adotados pelo
FHWA.

3. Bueiro em torres de captação de água com descarregador de fundo. No
caso o bueiro trabalhará na pior situação no nível Maximo maximorum que
supomos constante e calculamos as vazões supondo controle na entrada e na
saída. Escolhemos a menor vazão que satisfaz ao problema.


4. Bueiro de um caixa de boca de lobo que conduz a tubulação a uma galeria
central. Neste caso o dimensionamento correto é de um bueiro com altura da
água na máxima posição prevista no projeto. Na prática este descarregador
de fundo ou bueiro não é calculado e sim usado critérios empíricos.

7.4 Escolha do período de retorno
 A escolha do período de retorno é um dos grandes problemas da hidrologia,
motivo pelo qual há muita discussão sobre o assunto. Não devemos esquecer que
em primeiro lugar devemos adotar um modelo hidrológico adequado que produza
menos erros.Um grande problema que ocorre em áreas urbanizadas e inteiramente
consolidadas como algumas áreas da região metropolitana de São Paulo é a
escolha de período de retorno de 100 anos, cujas obras são praticamente
impossíveis de serem realizadas devido a espaço físico e custos.

Dica: adotamos para bueiros ou travessias o período de retorno mínimo Tr=
100anos

 O período de retorno normalmente adotado é Tr=100 anos, mas alguns
estados americanos mandam verificar para Tr=500 anos de maneira que não
transponham a rua ou avenida. O estado americano de Illinois, 2013 adota período
de retorno de dimensionamento do bueiro de 50 anos, mas manda verificar para
Tr=100 anos e Tr=500 anos para que não haja overtopping da estrada.
 Algumas comarcas americanas como Mohave County, 2009 adotam para
áreas de bacias menores ou igual a 52 km2 que a duração da chuva seja de 6 horas.
 Para áreas de bacias com 52 km2 a 260 km2 a duração da chuva deve ficar
entre 6h a 24h e para maiores que 260 km2 a duração da chuva deve ser de 24h. No
Brasil de modo geral adotamos a duração da chuva como sendo 30% a mais do
tempo de concentração tc. Assim teremos duração da chuva de 2h, 3h, 6h, 12h e
24h.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-10


Q7,10 ou Q95
 Para vazões baixas em dimensionamento de bueiros a Ciria, 2010 adota a
vazão mínima achada por Weibull que nada mais é que o Q 7,10 ou Q 95.
 Quando prevemos em um bueiro a passagem de peixes, não fica complicado
o uso do Q7,10, mas em outras ocasiões teremos o problema da sedimentação.
 De modo geral quando dimensionamentos um bueiro somente levamos em
consideração a vazão de projeto para Tr= 100 anos.


7.5 Tempo de concentração
Há duas definições básicas de tempo de concentração.
Tempo de concentração é o tempo em que leva para que toda a bacia
considerada contribua para o escoamento superficial na seção estudada.
O tempo de concentração é o tempo que leva uma gota de água mais distante
até o trecho considerado na bacia.

Fórmula Califórnia Culverts Practice
A grande vantagem desta fórmula é a fácil obtenção dos dados, isto é, o
comprimento do talvegue e a diferença de nível H (Porto,1993). Geralmente é
aplicada em bacias rurais para áreas maiores que 1km2.

Dica: A fórmula Califórnia Culverts Practice é recomendada pelo DAEE para
pequenas barragens.

Tempo de concentração usando o método do California Culverts Practice
 O tempo de concentração será calculado pela fórmula recomendada
pelo DAEE de São Paulo que é California Culverts Practice.
 tc= 57. (L 2 / Ieq)0,385 (Equação 7.1)

Sendo:
tc= tempo de concentração (min)
L= comprimento do talvegue (km)
Ieq= declividade equivalente (m/km)

Exemplo 7.1
Calcular o tempo de concentração para um talvegue de 3,6378km e
declividade equivalente Ie= 8,33m/km
A declividade média e o tempo de concentração é calculada através da
planilha da Tabela (7.1).
Tabela 7.1-Tempo de concentração até a avenida 3
Cota inf Cota
sup
Decl (m/km) Diferença de
nivel ∆ H (m)
Compr (km) J=
∆ H/L
L/j^0,5 Ie (m/km) tc(min)
574,00 593,00 11,25 19,00 1,6894 11,25 0,5038
568,00 574,00 6,08 6,00 0,9865 6,08 0,4000
561,00 568,00 7,28 7,00 0,9619 7,28 0,3566
 32,00 3,6378 1,2603 8,33 68,12
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-11


 tc= 57. (L 2 / Ieq)0,385
 tc= 57. (3,6378 2 / 8,33)0,385
 tc= 68, 12 min

 Outra apresentação da fórmula do tc é:

 tc= 57 . L1,155 . H-0,385 (Equação 7.2)
Sendo:
tc= tempo de concentração (min);
L= comprimento do talvegue (km);
H= diferença de cotas entre a saída da bacia e o ponto mais alto do talvegue (m).

Exemplo 7.2
Calcular tc com L=3637,8 m e H=32,0 m
 tc= 57 x L1,155 x H-0,385 =57 x 3,63781,155 / 320,03285 = 68,12min
A velocidade será V= L/ tempo = 3637,8m/ (68,12min x 60s) =0,89m/s

7.6 Equação das chuvas intensas
 Existem dois tipos básicos de equações de chuva, uma na forma de
Keifer e Chu
 I= K. Tr a/ ( t+b) c
Sendo:
I= intensidade máxima de chuva (mm/h)
K, a, b, c: coeficientes fornecidos e dependentes da localização da bacia
Tr= periodo de retorno (anos)
 Outra forma é a denominada LN (LN) que será motrada abaixo como
exemplo.
 No trabalho “Equações de chuvas Intensas do Estado de São Paulo”
publicada em outubro de 1999 para a cidade de Taubaté conforme Estação
E2-022R com chuvas no periodo de 1964-65. 1969- 1988 e 1990 a 1997
(30anos) foi calculada a equação:

I= 54,5294 ( t+30) -0,9637 + 11,0319 (t+20) -0,9116 . [ -0,04740-0,8839 LN LN
(T/(T-1))]
Sendo:
I= intensidade de chuva (mm/min)
t= tempo de duração da chuva (min)
T= periodo de retorno (anos)
Intervalo de validade 10min ≤ t ≤ 1440min

Exemplo 7.3
Supondo tc=68,06 min calcular o valor de I para Tr=100 anos
I= 54,5294 ( t+30) -0,9637 + 11,0319 (t+20) -0,9116 . [ -0,04740-0,8839 LN LN
(T/(T-1))]
I= 54,5294 ( 68,06+30) -0,9637 + 11,0319 (68,06+20) -0,9116 . [ -0,04740-0,8839
LN LN (100/(100-1))] =14,46 mm/min
Multiplicando por 60 teremos mm/h
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-12

I= 60 x 14,46= 84,28 mm/h
7.7 Metodo Racional (≤ 3km2)
O método racional é um método indireto e foi apresentado pela primeira vez
em 1851 por Mulvaney e usado nos Estados Unidos por Emil Kuichling em 1889 e
estabelece uma relação entre a chuva e o escoamento superficial (deflúvio)
conforme Figura (7.11).
O nome método Racional é para contrapor os métodos antigos que eram
empíricos e não eram racionais.
É usado para calcular a vazão de pico de uma determinada bacia,
considerando uma seção de estudo.
Na Inglaterra Lloyd-Davies fez método semelhante em 1850 e muitas vezes o
método Racional é chamado de Método de Lloyd-Davies.
A chamada fórmula racional é a seguinte:

 Q= C . I . A /360 (Equação 7.3)
Sendo:
Q= vazão de pico (m3/s);
C= coeficiente de escoamento superficial varia de 0 a 1. C= volume de runoff/
volume total de chuva
I= intensidade média da chuva (mm/h);
A= área da bacia (ha). 1ha= 10.000m2





Figura 7.11-Modelo de sistema hidrológico simples
Fonte: Villela e Mattos, Hidrologia Aplicada


Na Inglaterra o método racional é usado com o nome de método de Lloyd-
Davies.

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-13

Na Figura (7.12) apresenta como funciona o método racional. O tempo de
duração da chuva é igual ao tempo de concentração. Na saída (output) a vazão
efluente irá variar segundo um hidrograma triangular justificado por (Willian, 1950),
(Pagan, 1972) e (Mitchi,1974).
Conforme esquema de hidrograma triangular da Figura (7.12), tc é o tempo para
o escoamento máximo e 2 .tc o tempo total de escoamento superficial.


















Figura 7.12- Representação esquemática do hidrograma do método Racional e não é o hidrograma real.

O método racional deve ser aplicado somente em pequenas bacias, ou seja,
com área de drenagem inferior a 3km2 (300 ha) conforme (Porto, 1993) ou quando o
tempo de concentração seja inferior a uma hora.
Na Austrália é usado o Método Racional Probabilístico para pequenas bacias
(25 km2) e médias bacias (500 km2), ondesão aferidos os coeficientes de
escoamento superficial “C” , comparando-se o calculado e medido. Não possuímos
tais estudos no Brasil.
Akan,1993 admite para o método racional área da bacia até 13 km2.


Adotamos 3 km2 (três quilômetros quadrados) como limite máximo do Método
Racional conforme recomendação das “Diretrizes básicas para projetos de
drenagem urbana no município de São Paulo” elaborado em 1998 pela Fundação
Centro Tecnológico de Hidráulica (FCTH).
O conceito de pequena, média e grande bacia é um conceito variável entre
os hidrólogos. A mesma bacia ser considerada pequena por um e considerada
média por outro. Não existe, portanto, uma definição correta do que seja pequena,
média e grande bacia.
Quando se aplicar o método racional, isto é, fazendo-se a síntese, não
devemos nos esquecer da análise de como o mesmo é baseado. As hipóteses do
método racional são as seguintes:
Tempo
Escoamento
Superficial
(m3/s)
tc tc
Q
Hietograma
Hidrograma
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-14

a) toda a bacia contribui com o escoamento superficial e é porisso que o
tempo de duração da tormenta deve ser igual ou exceder ao tempo de concentração
da bacia;
b) a chuva é distribuída uniformemente sobre toda a área da bacia;
c) todas as perdas estão incorporadas ao coeficiente de escoamento
superficial.
A intensidade da chuva associada com o tempo de concentração e a
freqüência da ocorrência podem ser obtidas das curvas de intensidade-duração-
frequência (IDF) que é obtida por varias publicações. Os cálculos são simples e
fáceis de serem obtidos.


7.7.1 Coeficiente C da fórmula Racional
O coeficiente “C” de escoamento superficial é também conhecido como
coeficiente de runoff ou coeficiente de deflúvio.
Por definição coeficiente de runoff é a razão entre o volume total de
escoamento superficial no evento e o volume total precipitado (Tucci, RBRH,2000).
 Para a determinação de C recomendamos não usar tabelas em sim a
equação de Schueler, 1987.

Rv= 0,05+ 0,009 x AI
Sendo:
Rv= coeficiente volumétrico
AI= área impermeável (%)
Fazemos C= Rv e temos:

C= 0,05+ 0,009 x AI
 Deve-se ter o cuidado em adotar a área impermeável AI (%). Quando em
uma área no pré-desenvolvimento temos somente terra temos que pensar que há o
pisoteio de animais, uma estrada de terra, uma pequena casa, enfim pode se adotar
cerca de 5% a 10% de área impermeável.

Exemplo 7.4
Dada área da bacia A= 5ha, com área impermeável de 60% no pós-
desenvolvimento e intensidade da chuva I= 200mm/h. Calcular a vazão de pico Q
no pré-desenvolvimento e pós-desenvolvimento.
Para o pré-desenvolvimento
 Adotamos AI= 10%
C= 0,05+ 0,009 x AI
C= 0,05+ 0,009 x 10= 0,14

 Qpré= C . I . A /360 = 0,14 x 200mm/h x 5ha/360= 0,39 m3/s

Para o
 pós-desenvolvimento
 AI=60%
C= 0,05+ 0,009 x AI
C= 0,05+ 0,009 x 60= 0,59
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-15


 Qpós= C . I . A /360 = 0,59 x 200mm/h x 5ha/360= 16,39 m3/s


 Quando a bacia apresenta ocupação muito variada deve ser usada a
média ponderada:

 C1 . A1+C2 . A2 + C3 . A3 +...+ Ci . Ai
 C= --------------------------------------------------------
 A1+A2+ A3 +...+ Ai
Sendo:
C1 ,C2 ,C3 ,...Ci = coeficientes de escoamento superficial para as áreas A1+A2+ A3
+...+ Ai, respectivamente;
A1,A2, A3,...Ai = áreas que possuem coeficientes C1 ,C2 ,C3 ,....Ci.
C=coeficiente de escoamento superficial obtido pela média ponderada efetuada.


7.7.2 Hidrograma do método Racional triangular com base 2,67
 O hidrograma do método Racional da Figura (7.13) e (7.14) é usado em
Mohave County e é aplicado para áreas em bacias até 64ha cujos estudos foram
feitos em Maricopa County para um tempo de concentração menor ou igual a 1h.
 Conforme se pode ver no hidrograma o valor máximo ocorre quanto o
tempo/tempo de concentração é igual a 2,67 e o tempo de pico quando tempo/tempo
de concentração é igual a 1.
 Mohave County adota na microdrenagem período de retorno Tr=25 anos.

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-16


Figura 7.13- Hidrograma do método Racional utilizado em Mohave County

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-17


Figura 7.14- Esquema original do Drainage Design Manual for Maricopa
County, Arizona.





Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-18



7.8 Método I-PAI-WU

 O DAEE São Paulo adota os seguintes métodos conforme a área de drenagem
(AD):
 Método Racional ( AD ≤ 2km2 )
 Método I-PAI-WU ( 2<AD ≤ 200 km2)
 Método do prof. Kokei Uehara ( 200 < AD ≤600 km2)
 Hidrograma unitário- Propagação (AD > 600 km2)

 Vamos comentar o Método I-PAI-WU, 1963 usando os ensinamentos do prof. Hiroshi
Yoshizane da Unicamp de Limeira.
 Para os engenheiros que gostam do método Racional, o Método de I-PAI-WU é o
método Racional que sofre algumas modificações, permitindo cálculos de bacias hidrográficas
2 km2 até 200km2. Existem órgãos do Estado de São Paulo que recomendam a adoção deste
método, embora não aceito por todos.
 O método de I-PAI-WU modificado elaborado pelo prof. dr. Kokei Uehara pode ser
usado até área de 600km2, entretando não vamos apresentá-lo neste capítulo.
 Pelo Método I-PAI-WU conforme PMSP, 1999 pode ser construido um hidrograma
que poderá ser usado em routing de reservatórios, porém, o autor quando faz o routing prefere
usar o método do SCS.


7.8.1 Equação básica
 A equação básica do Método I-PAI-WU é:

Q= (0,278.C. I . A0,9) . K
Qpico= Qb + Q

Sendo:
Q= vazão de pico (m3/s)
Qb= vazão base (m3/s). Se não tiver informação adotar 0,1xQ.
I= intensidade de chuva (mm/h)
C= coeficiente de escoamento superficial (adimensional)
A= área da bacia (km2) ≤ 200km2
K= coeficiente de distribuição espacial da chuva (adimensional)
 Para achar o coeficiente K precisamos de um ábaco especial feito pelo DAEE no
Estado de São Paulo.


66.3 Cálculo do coeficiente C de escoamento superficial
 O coeficiente C é calculado pela seguinte equação:
 C= (C2/ C1). 2/(1+F)
Sendo:,
C= coeficiente de escoamento superficial
C2= coeficiente volumétrico de escoamento
C1= coeficiente de forma
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-19

F= fator de forma da bacia


Coeficiente de forma C1
 Conforme Kather, 2006 em bacias alongadas, o tempo de concentração é superior ao
tempo de pico, pois a chuva que cai no ponto mais distante da bacia chegará tarde o suficiente
para não contribuir para a vazão máxima Assim em bacias alongadas, deve-se esperar um
valor de C1 <1 de acordo com a equação:
 C1= tp/ tc = 4 / (2 + F)
tp= tempo de pico de ascensão (h)
tc= tempo de concentração (h)

 C=2.C2/ (1+F.C1)

Fator de forma da bacia

 F= L / [2 (A/π) 0,5]
Sendo:
L= comprimento do talvegue(km)
A= área da bacia (km2)
F= fator de forma da bacia
Conforme Morano, 2006 quando:
F=1 a bacia tem formato circular perfeito
F<1 a bacia tem forma circular para a elíptica e o seu dreno principal está na transversal da
área.
F>1 a bacia foge da forma circular para elíptica e o seu dreno principal está na longitudinal da
área.

Coeficiente C2
 O coeficiente volumétrico de escoamento ocorre em função do grau de
impermeabilidade da superfície conforme DAEE, São Paulo, 1994.
 Podemos adotar C2=0,30 para grau baixo de impermeabilização; C2=0,50 para grau
médio e C2=0,80 para grau alto conforme Tabela (66.1).

 Para estimar o coeficiente C2 consultar a Tabela (66.1) e (66.2).

 Tabela 7.1- Grau de impermeabilização do solo em função do uso.
Grau de impermeabilidade
da superfície
Coeficiente volumétrico
de escoamento
C2
Baixo 0,30
Médio 0,50
Alto 0,80
 Fonte: DAEE, 1994

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-20


 Tabela 7.2- Valores de C2 conforme Morano, 2006
 Coeficiente
volumetrico de
escoamento
C2
Zona rural 0,25
Zona Suburbana 0,40
Zona Urbana 0,60
Zona Urbana Central 0,80

7.8.2 Ábaco para determinar o coeficiente K
 Nas Figuras (66.1) e (66.2) entrando na abscissa com áea da bacia em km2 e
interpolando o tempo de concentração em horas, achamos o valor de K em fração.





Figura 7.14- Ábaco para achar o valor de K. Fonte: PMSP, 1999
Entrar com área da bacia em Km2 e com tc achar K
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-21




Figura 7.15- Coeficiente de distribuição espacial da chuva K em função da area da bacia
e do tempo de concentração.

7.8.3 Tempo de concentração
 Usamos normalmente a equação Californica Culverts Practice que foi recomendada
pelo prof. dr. Kokei Uehara em 1969 para uso no método de I- PAI-WU.
 tc= 57 x (L2/ S) 0,385
Sendo:
tc= tempo de concentração (min)
L= comprimento do talvegue (km)
S= declividade equivalente do talvegue (m/Km)


7.8.4 Volume do hidrograma
 O volume do hidrograma conforme prof Hiroshi Yoshizane da UNICAMP, pode ser
calculado pela equação:

 V= (0,278 x C2 x I x tc x 3600 x A 0,9 x K) x 1,5
Sendo:
V= volume do escoamento (m3)
C2= coeficiente volumétrico do escoamento (adimensional)
I= intensidade da chuva crítica (mm/h)
tc= tempo de concentração (h)
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-22

A= área da bacia (km2)
K= coeficiente de distribuição espacial (adimensional)

Hidrograma do Método de I-PAI-WU
 Conforme PMSP, 1999 I-PAI-WU demonstrou que:
C= f .C2/C1
Tirando-se o valor de f temos:
f= C.C1/C2
 Na Figura (66.3) temos o hidrograma admitido no método de I-PAI-WU, notando-se
que o volume total V e o volume do trecho ascendente V1.

f= 2.V1/VT



Figura 7.16- Hidrograma do Método de I-PAI-WU. Fonte: PMSP, 1999

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-23


Exemplo 66.1
Dimensionar a vazão do rio Baquirivu Guaçu junto a ponte da Via Dutra. A área tem
149,80km2, declividade média S=0,002825m/m, L= 22,3km (talvegue), tc= 6,95h.

 Tabela 7.3- Cálculos do I PAI WU
Tr (anos) 100
K 1747,9
a 0,181
b 15
c 0,89
tc (min) 417,28
 I (mm/h) 18,14
Qb (m3/s) 0,00
Talvegue(km) 22,30
Decl (m/m) 0,002825
Decl (m/km) 2,8250
Kirpich tc (min) 417,28
tc (horas) 6,95
A (km2) 149,8
F 1,61
C1 1,11 C1=4/(2+F)
C2 0,80 Adotado
C 0,57 C=2.C2/ (1+F.C1)
Abaco K 0,95
Q (m3/s) 249,7
Qp (m3/s) 249,70
VT(m3)= 13066964 V= (0,278 x C2 x I x tc x 3600 x A 0,9 x K) x 1,5
f=C.C1/C2 0,794
V1= 5188625
tb (s) 104659,6
tb (h) 29,1
t1= 2xV1/Qp= 41558,19 Segundos
t1 (horas)= 11,5

tc calculado pelo método de California Culverts Practice
 Qb= vazão base considerada 0,1Q. No caso vamos considerar Qb=0
 Qp= Qb + Q
 C2= 0,80

Hidrograma conforme I-PAI-WU
C= f .C2/C1
C1= 1,1
C2=0,8
C=0,57
f= C . C1/C2= 0,57x1,1/0,8=0,794= 2.V1/VT
V1= f . VT/2

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-24

Volume do hidrograma conforme I-PAI-WU
 V= (0,278 x C2 x I x tc x 3600 x A 0,9 x K) x 1,5
 V= (0,278 x 0,80x I x 6,95 x 3600 x 149,8 0,9 x 0,95) x 1,5= 13.066.964 m3

V1= f x VT/2
V1= 0,794 x 13.066.964/2= 5.188.625 m3
,
tp x Qmax /2=V1
tp= 2V1/Qmax= 2 x 5188625 / 353,4 = 17365s=4,82h
tp=0,6 x tc= 0,6 x 6,95h= 4,17h
Adotamos tp=4,17h
A base do hidrograma tb obtèm-se:

V= Qmax x tb/2
tb= V x 2/ Qmax= 13.066.964 x2/ 249,7= 73939,63s= 20,54h

C= f . C2/C1
0,81= f . 0,80/0,60
f= 0,61
V1= V. f /2= 13.066.964m3 x 0,61/2=3.982.160m3
t1 x Qp /2= V1
t1= V1 x 2/Qp= 3.982.160 x 2/ 249,70= 249,70s=11,5h


O hidrograma ficará desta maneira:

Tabela 7.4- Dados para o gráfico
Abscissa
(h)
Ordenada
(m3/s)
0 0
t1=11,5 249,7
tb=29,1 0






Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-25



Figura 7.17- Hidrograma triangular do Método de I-PAI-WU

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-26



7.9 Canal trapezoidal em terra a jusante da escada hidráulica
 A Figura (7.18) apresenta os elementos geometricos fundamentais de varias
seções de canais.




Figura 7.18- Elementos geometricos para varias seções de canais


 Na Figura (7.19) estão os coeficientes n de Manning adotados pelo DAEE SP
bem como as velocidades máximas adotadas.

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-27

DAEE pequenas Barragens, 2005
Instrução DPO 002/2007
Revestimento Vmax (m/s)
Terra 1,5
Gabião 2,5
Pedra argamassada 3,0
Concreto 4,0
Tipo de superficie ou de revestimento n
Terra
0,035
Grama
Rachão
Gabião 0,028
Pedra argamassada 0,025
Aço corrugado 0,024
Concreto 0,018
171


Figura 7.19- Coeficientes n de Manning e velocidades máximas adotadas
pelas DAEE-SP


 Para um canal de terra o valor de n=0,035 e a velocidade máxima deve ser
1,50m/s.
 Caso se suponha um canal em gabiões o valor de n=0,028 e a velocidade
máxima será de 2,5m/s.


Tailwater
 O tailwater é a altura Tw do canal a jusante do bueiro contado a partir da
parte mais baixa do bueiro conforme Figura (7.20). Por exemplo, a altura normal
pode ser de 0,80m e como o bueiro está 0,40m acima então o tailwater será
Tw=0,40m.
 Algumas vezes o tailwater é maior que a altura do bueiro e portanto, o bueiro
terá uma saída submersa.
 A entrada de um bueiro é considerada submersa quando a altura é maior que
1,2 D, sendo D o diâmetro do bueiro oua altura.

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-28

Fall 2009 CE154 13
Definition Sketch

Figura 7.20- Esquema de um bueiro

Exemplo 7. 6
Calcular a altura normal yn de um canal de seção trapezoidal em gabião
sendo dados: n=0,028 S=0,005m/m talude 1:2 e vazão de pico Q=43 m3/s para
Tr=100anos.
O calculo é feito por tentativa usando planilha Excel conforme Tabela (7.5)..

Area molhada =A= (b+m.y)y
Perimetro molhado =P= b+2y(1+z2) 0,5
 R= A/P
 Q= A.V
 V= (1/n) R(2/3) . S 0,5

 Tabela 7.5- Cálculo da altura normal usando a fórmula de Manning
Yn Q n S B z Area molh P R V Q Vmax
0,67 43 0,028 0,005 30 2 21,00 33,00 0,64 1,87 39,23 2,5
0,69 43 0,028 0,005 30 2 21,65 33,09 0,65 1,90 41,22 2,5
0,71 43 0,028 0,005 30 2 22,31 33,18 0,67 1,94 43,24 2,5
0,72 43 0,028 0,005 30 2 22,64 33,22 0,68 1,96 44,27 2,5

Achamos altura normal yn=0,71m com velocidade V=1,94m/s < 2,5 m/s OK.
A altura yn=0,71m será o tailwater TW=0,71m
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-29



7.10 Dimensionamento de tubulação usando Metcalf&Eddy
Fórmula de Manning para o dimensionamento de condutos livres.
V= (1/n) x R (2/3) x S 0,5
Sendo:
V= velocidade média na seção (m/s)
n= coeficiente de Manning. Foi suposto tubos de PVC com n=0,011
R= raio hidráulico (m)
R= A/P
A= área molhada (m2)
P= perímetro molhado (m)
Para o dimensionamento foi usado tabela de Metcal&Eddy que
fornecem o valor do adimensional K´ que está na Tabela (7.6).
Q= (K´/n) D 8/3 . S 0,5
Sendo:
Q= vazão de pico (m3/s)
n= coeficiente de Manning=0,011
D= diâmetro do tubo (m)
d=altura da lâmina dágua (m)
S= declividade (m/m)
Para o dimensionamento adotou-se como d/D máximo de 0,80 e velocidade entre
1m/s a 5m/s. A declividade mínima adotada foi de 0,002m/m.

Estimativa da velocidade a seção parcialmente cheia

Tabela 7.6- Valores de K´ de Metcalf & Eddy






Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-30

 Os elementos da seção circular estão na Figura (7.21).


Figura 7.21- Elementos da seção circular

Exemplo 7.7
Dada a vazão de 0,300m3/s, n=0,015 (concreto), S=0,005m/m. Calcular o diâmetro
da tubulação para d/D=0,80.
Co4nforme da Tabela (7.6) de Metcalf & Eddy para d/D=0,80 achamos K´=0,305;
Q= (K´ /n) D 8/3 . S ½
D= [(Q.n) / (K´. S ½ ) ] 3/8
D= [( 0,30 x 0,015) / (0,305x 0,005 ½ ) ] 0,375
D=0,56m. Adoto D=0,60m OK

Para calcular a velocidade devemos entrar na Figura (7.21) com d/D=0,80 na
ordenada e achamos a área molhada na abcissa 0,86.

Area molhada/ Area total = 0,86
Mas Area total= 3,1416 x D2/4= 3,1416 x 0,602/4=0,2827m2
Area molhada= 0,86 x 0,2827m2=0,2432m2

Equação da continuidade Q= A x V
V= Q/A=0,30/0,2432=1,23 m/s > 0,60m/s OK e menor que 5m/s OK



Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-31

7.25 Velocidades na saida dos bueiros
A velocidade da água no bueiro vai depender muito da velocidade permitida a
jusante, que pode ser fornecida pela Tabela (7.7) e Figura (7.19) do DAEE-SP.
Devemos evitar altas velocidades que certamente causarão erosão a jusante
conforme Tabela (7.7). Caso não haja maneira de diminuir as altas velocidades
deveremos instalar dissipadores de energia que poderão ser de um simples rip-rap
ou ou solução apropriada.

Tabela 7.7-Velocidades desejaveis na saida dos bueiros
Material a jusante do bueiro Velocidade desejável na saida
(m/s)
Rocha 4,5
Pedra maiores ou iguais a 150mm 3,5
Pedra de 100mm ou cobertura com grama 2,5
Solo franco ou argiloso 1,2 a 2,0
Solo arenoso ou solo siltoso 1,0 a 1,5
Fonte: Road drainage, 2010


Conforme Denver, 2008 a declividade mínima do bueiro é semelhante a
usada em microdrenagem, ou seja, deve ser de maneira que não haja deposição de
sedimentos. Relembrando em drenagem usamos velocidade mínima de 0,75 m/s e
máxima 4,0m/s ou 5,00 m/s.

7.11- Freeboard (borda livre)
Normalmente o mínimo 0,30m do topo da avenida ou até 1,00m. Algumas
cidades americanas adotam o freeboard mínimo, isto é, no ponto mais baixo da
estrada de 0,60m para áreas das bacias maiores que 4 km2 e para área menores
que 4 km2 adotam freeboard de 0,30m.
Não existe um critério geral obedecido por todos e não existe norma técnica
da ABNT a respeito.

7.12 Erosão
Chin, 2001 recomenda velocidade máxima de 3 m/s para tubos de metais
corrugados e mínima de 0,6 m/s a 0,9 m/s informando que velocidades de 4 m/s a 5
m/s são raramente usadas devidos aos problemas de erosão e que não há uma
velocidade máxima para bueiros em concreto.
As velocidades na saída de um bueiro podem ocasionar problemas não
desejados.
As técnicas para evitar os danos são basicamente três: elementos estruturais,
protetores de velocidade e dispositivos para controle de velocidade.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-32


7.13 Abrasão
A abrasão é definida como a erosão do material do bueiro devido ao
transporte de sólido por arrastamento no curso d’água conforme Figura (7.22).
A abrasão é causada pela presença de areia e sedimentos na agua em
suspensão e tem o fator importante que é a velocidade. Quando a velocidade no
bueiro for menor que 1,50 m/s não há problema de abrasão. Os problemas
começam a acontecer quando a velocidade é acima de 4,5m/s e é devido a isto que
em bueiros de concreto o DAEE/SP recomenda velocidade máxima de , 4ms.

 Figura 7.22- ABrasão. Fonte: FHWA, 2012


7.14 Corrosão
Todos os materiais dos bueiros são sujeitos a corrosão conforme Figura
(7.23).
Os bueiros de ferro galvanizado são sujeitos a deterioração quando:
- pH do solo sai fora da faixa de pH=5 a pH=10 e
-quando a resistividade do solo R cai fora da faixa 2000 olhm-cm ≤R ≤ 8000
Deveremos ter cuidados em locais de solos com dureza < 300 mg/L devido ao
baixo nível de sais dissolvidos.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-33


 Figura 7.23-Corrosão. Fonte: FHWA, 2012




7.15 Detritos
Os detritos podem ser galhos, troncos e árvores. Os detritos também podem
ser de sedimentos, como silte, areia e pedregulho.
 Não existe nenhuma maneira segura de se evitar os detritos que pode ser
recomendado para todos os casos. Uma solução usual é superdimensionar o bueiro
usando Hw/D ≤ 0,8.
As Diretrizes básicas para projetos de drenagem urbana no Município de São
Paulo recomendam um acréscimo na seção útil de 20% a 30% quando houver
quando houver muitos detritos flutuantes. Isto, porém, não exclui os serviços de
manutenção e limpeza. Já vimos muito bueiros entupidos com bananeiras e
pequenas árvores em zonas rurais.
 As maneiras práticas se evitar os detritos são:

7.15.1- Defletores de detritos
Possuem a forma de V e são projetados para desviar os materiais flutuantes
pesados conforme Figura (7.24).
A altura do bueiro é D e a largura máxima em frente ao bueiro é 2D e o
comprimento do defletor é 3D e a altura do defletor é D.


Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeirode 2015 pliniotomaz@uol.com.br
 7-34















Figufra 7.24-Defletores de detritos pesados (madeira e outros detritos)




7.15.2Trash Rack
O controle de detritos, ou seja, os trash racks, que entra e passa por um
bueiro é bastante importante segundo Chin 2001 conforme Figura (7.25) e (7.26).
Existem localidades nos Estados Unidos que devido aos detritos, a seção do
bueiro é aumentada de 25% (vinte e cinco por cento).

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-35




Figura 7.25- Entrada de bueiros com grades. Bueiro com muro de testa e muros de alas
p. 646 do livro do Linsley, Franzini et al- Water Resources Engineering




Figura 7.26-Peças de concreto para evitar a entrada de detritos no bueiro p. 647 do livro do Franzini


Existe dimensionamebnto para o trash rack. O dimensionamento depende
do diâmetro do bueiro.
Para bueiros acima de 0,60m é comum se adotar que a área do trash rack
deve ser no mínimo 4 vezes malor que a área da seção do bueiro, conforme
ASCE, 1992.

Perda de carga no trash rack
Existem dois critérios:
Primeiro critério:
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-36

Hg= 1,5 [(Vg 2 – Vu 2) 2g]
Sendo:
Hf= perda de carga na grade (m)
Vg= velocidade enre as barras da grade (m/s)
Vu= velocidade a montante da grade (m/s)
g= aceleração da gravidade = 9,891 m/s2

Segundo critério:

Hg= Kg (W/X) Vu2/2g) sen (Ɵg)
Sendo:
Hg= perda de carga na grade (m)
W= máxima larguira das barras que recebem o escoamento (m)
X= mínimo espaço entre as barras (m)
Vu= velocidade a mopntante da grade (m/s)
g= aceleração da gravidade = 9,891 m/s2
Ɵg = ângulo da grade com a horizontal.
Kg= fator de forma adimensional
Kg= 2,43 para barras retangulares com cantos vivos
Kg= 1,83 para barras retangulares com face semi-circular a montante
Kg=1,79 para barras circulares
Kg= 1,57 para barras retângulas com duas faces a montante e jusante
semicircular.


Discussão:

-Para evitar a entrada de crianças é normalmente adotado mínimo espaço entre
as barras de 0,15m (deverá ser menor que 0,15m).

-A colocação de trash rack importará em manutenção constante.

-Muitas vezes não sabemos se deveremos ou não colocar trash racks.
-Geralmente o trash rack fica inclinado para facilitar a retirada de material.
- Há casos que é melhor fazer uma cerca lateral ao bueiro para impedir de
crianças tentarem adentrar ao bueiro.


Se houver muitos detritos e madeira flutuante poderemos pensar em dispositivos
de deter tais materais a montante da entrada do bueiro.




Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-37

7.15.3- Bacia de sedimentação
 Segundo Mays, 1999 o básico na sedimentação é devido a duas
características importantes de um bueiro, que são a rugosidade e a declividade.
O ideal é que o bueiro siga a mesma declividade e a mesma direção do curso
d’água natural. Velocidades muito baixas ocasionarão o depósito de material, ao
passo que velocidades muito altas ocasionarão erosão excessiva.
O bueiro deve ser cuidadosamente estudado para evitar os problemas de
sedimentação ou de erosão conforme Figura (7.27).







Figura 7.27- Depósito de sedimentos em um bueiro. Fonte: FHWA, 2005


Caso haja muita sedimentação temos que fazer uma bacia de sedimentação
conforme Figura (7.28) usando os conhecimentos adequados e a experiência vizinha.








Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-38





Figura 7.28- Bacia de sedimentação



7.15.4 Bypass com bueiro para emergência
Quando a altura do aterro for maior que 12m e o curso de água
tem muitos problemas com detritos, é necessário fazer um bueiro
adicional para servir como by-pass.
O bueiro que irá servir de by-pass deve estar 1,5m a 3,0m acima
do bueiro convencional e sua seção deve ser de 50% a 60% do original.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-39

7.15.5 Vertedor
Quando um bueiro entupir devido a detritos, sem dúvida a água
passará por cima de uma estrada funcionando como um vertedor e
devemos ter o cuidado para que não destrua toda a travessia como é
usual conforme Figura (7.29).
O ideal seria em que o local em que irá passar a água, não seja
sujeito a erosão.






 Figura 7.29- Bueiro funcionando como um vertedor
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-40


7.16 Elementos estruturais
É comum se construir muros de ala e muro de testa conforme a Figura (7.30)
cujo comprimento é em média de 1,80m. A largura deve ser tal que seja maior que
1/3 da largura do bueiro.





Figura 7.30 Entrada com muro de testa e muro de ala
Fonte: Drenagem Urbana, 1980 p. 419.

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-41



Cut-Off
 Conforme Figura (7.31) na parte inferior podemos ver a parede de cut-off que
tem aproximadamente 0,45m ou 0,50m e que fica na parte mais baixa do bueiro com
objetivo de impedir a passagem de infiltrações horizontais.
 Sempre que tivermos muro de testa e muros de abas devemos fazer o cut-off.
 Se houver rochas abaixo, levar o cut-off até 1,30m de profundidade e se a
rocha estiver muito proxima levar o cut-off até o topo da rocha.

Figura 7.31- Cut-off (veja o rebaixo de concreto)







Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-42

WEEP WHOLES
 São pequenos buracos abertos na estrutura para a passagem da água e não
devem ser feitos em bueiros conforme Figura (7.32).




Figura 7.32- Weep wholes. Nâo devem ser feitos,

Transição
 A transição é um processo de mudança da forma da seção onde está
escoando a água conforme Figura (7.33). Esta transição geralmente tem que ser
feita na saida do bueiro, pois, o canal a jusante é sempre mais largo, mas também
podemos ter problema na entrada do bueiro.
 Deve-se procurar manter um número de Froude no canal abaixo de 0,9 ou
acima de 1,1. Em caso de regime supercritico devemos ter cuidados especiais.
Existe um capitulo especial elaborado por nós sobre transição.

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-43



Figura 7.33- Alargamento gradual do canal. Fonte: PMSP


Carga Hw
 Conforme FHWA, 2005 a carga é a energia requerida para forçar o fluxo da
água através do bueiro.
 A carga na entrada do bueiro Hw em alguns estados americanos é limitada ao
diâmetro do bueiro D ou altura D e é representando da seguinte forma:
 Hw/D ≤ 1
 Isto tira algumas vantagens do bueiro conforme salienta FHWA, 2005.
 Alguns estados americanos adotam:
 Hw/D ≤ 1,5quando a área do bueiro A ≤ 3m2
 Hw/D ≤ 1,2 quando a área do bueiro A > 3m2

Dica: não existe uma recomendação geral aceita por todos os especialistas.
 O DER SP usa como limite Hw/ D ≤ 1,20 e diâmetro mínimo de 1,00m em
pistas principais e 0,80m em vias marginais ou secundárias.
 A relação Hw/D pode chegar a 3 ou 4.

Softwares
 Um software free recomendado é HY8 do FHWA.

 Segundo a FHWA, 2005 pode-se diminuir as dimensões do bueiro
considerando o volume de água acumulado a montante do bueiro. Com o
acúmulo de água diminui-se a vazão de pico e por consequente as dimensões
do bueiro. É o que chamamos de routing do bueiro, que infelizmente não é
aprovado por todos os órgãos encarregados da aprovação.

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-44


7.17 Dissipadores de energia
No final de um bueiro é comum se colocar rip-rap em avental.
Conforme a velocidade no bueiro e conforme as condições do canal a jusante
poderá ser feito:
1. Rip-rap em avental somente
2. Rip-rap em bacia
3. Degrau
4. Escada hidráulica
5. Dissipador de impacto

Ainda neste texto serão explicadas as opções de 1 a 4.
O rip-rap são pedras de diâmetros proporcionais a velocidade do fundo do
canal com superfície irregular para dificultar o escoamento das águas.


7.18 Bueiros múltiplos
O dimensionamento de um bueiro duplo ou triplo é feito dividindo-se a vazão
máxima por dois ou por três respectivamente conforme Figura (7.34).

Dica: o FHWA recomenda somente uma seção, mas deve ser feito no
máximo 2 seções de bueiros paralelos.
Entretanto foi verificado que quando há bueiro duplo ou triplo vai acontecer
que um dos bueiros passa a funcionar corretamente enquanto que o outro ou outros
vai haver deposição de sedimentos e de lixo, a não ser que se deixe um bueiro em
cota inferior e os outros dois em cota superior.
A boa prática é evitar se fazer bueiros múltiplos. No caso de ser necessário
fazer bueiro múltiplo deve-se limitar ao máximo de dois bueiros paralelos (FHWA,
Hydraulic Design of Highways Culverts, 2001).
FHWA, 2005 cita uma maneira usada por alguns projetistas de se fazer um
dos bueiros multiplos em conta inferior aos outros dois, por exemplo, e calcular.

Figura 7.34-Bueiros multiplos com um deles para pequenas vazões
Fonte: FHWA, 2005
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-45


Em muitos estados americanos é adotado que para o bueiro a ser instalado
na posição inferior, deve ser calculado para periodo de retorno Tr= 2 anos e verificar
se a velocidade é maior que 0,75m/s normalmente usada em problema de
drenagem. Entretanto, temos uma crítica, porque não adotar a vazão Q 7,10 como a
mínima.
Pesquisas feitas na Universidade de Iowa em 2009 sobre autolimpeza dos
bueiros chegaram a seguinte conclusão:
 Os bueiros múltiplos apresentam em comum o problema de
assoreamento a montante dos mesmos.
 Existem muitos bueiros com três seções em Iowa City e os mesmos
estão assoreados a montante.
 Pesquisas feitas em laboratorio de bueiros existentes mostrou que a
geometria da entrada influencia muito no desempenho do bueiro.
 Verificou-se que se precisa de manutenção a cada 2 anos nos bueiros
múltiplos.
 Outra constatação é que o escoamento não é uniforme nos três bueiros
em paralelos e que tais diferenças se devem a entrada da água nos
bueiros.
 As pesquisas não foram suficientes para apontar a solução mais
adequada para os bueiros múltiplos.




 7.19 Pontes ou bueiros
Não existe bem o limite de largura do bueiro em que deve ser feita uma ponte
conforme Figuras (7.35). Alguns especialistas adotam que a partir de 6,00m deve ser
feita uma ponte, mas isto não é regra aceita por todos.
Primeiramente é necessario saber que o dimensionamento de um bueiro é
totalmente diferente do dimensionamento hidráulico de uma ponte.
A ponte possue problemas de erosão no vão central, nos pilares e nas laterais
da ponte.
A melhor solução em caso de dúvida é fazer os dois projetos e verificar os
custos e os problemas de manutenção.
De modo geral as pontes são usadas quando:
 É mais economico que o bueiro.
 Para poder deixar passar grandes detritos ou gelo
 Quando os bueiros tiverem velocidades excessivas
 Quando houver problemas de backwater (remanso) dos bueiros
 Quando queremos evitar inundação

Quanto aos bueiros os mesmos são usados quando:
 Os detritos e gelos são toleráveis
 Quando é mais economico que uma ponte.


Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-46

Figura 7.31- Ponte ou bueiros. Fonte: FHWA, 2012


CE154
Culvert or Bridge?
Fall 2009 10


Figura 7.35- Ponte ou bueiro ?

7.20 Passagem de peixes em bueiros
De modo geral os bueiros não permitem a passagem de peixes, mas quando
é necessario devemos ter um diâmetro mínimo de 1.800 mm ou 1,20m x 0,90m.
Poderá haver razões ambientais para a passagem de peixes conforme Figura (7.33).
A velocidade da água não poderá ser superior a 0,6 m/s e a altura da água
deverá ser no minimo de 20cm e degrau máximo de 20cm conforme Tabela (7.8).
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-47


Tabela 7.8- Design of road curlverts for fish passage, 2003. State of
Washington
Comprimento do bueiro Máxima
velocidade
Mínima altura de
agua
Máximo degrau
3m a 18m 1,2 a 1,8 m/s 20 cm 20 cm
18m a 30m 1,2 a 1,5 m/s 20 cm 20 cm
30m a 60m 0,9 a 1,2m/s 20 cm 20 cm
> 60m 0,6 a 0,9 m/s 20 cm 20 cm



CE154
Box culvert with fish passage
Fall 2009 6

Figura 7.36- Bueiro para passagem de peixes


7.21- Declividade mínima
Não existe uma recomendação geral para a declividade mínima aceita pelos
especialistas.
Road drainage, 2010 recomenda a declividade mínima de 0,25%.
 Podemos determinar a declividade mínima quando a velocidade for igual a
0,75m/s para vazão de projeto com Tr= 2 anos.

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-48

7.22 Velocidades mínimas
Primeiramente não existe um critério sobre velocidades mínima aceita pelos
especialistas.
Douglas County e Mohave County, 2009 usam como velocidade mínima de
1,20m/s para a vazão de projeto e máxima de 4,5m/s para a vazão de projeto de
Tr=100anos.
Quanto a velocidade mínima usam o critério seguijnte:
:
A) velocidade minima de 1,5 m/s para vazão Qprojeto
B) Velocidade minima de 0,90m/s para vazão 0,5.Qprojeto
C) Velocidade minima de 0,90m/s para altura de água de 0,30m.
Usam também como critério que a declividade mínima do bueiro seja de
0,005m/m e que também não haja curvas.

Com os dados apresentados podemos verificar como é complicado o
dimensionamento dos bueiros.

Exemplo 7.8
Temos um bueiro de concreto armado com seção retangular com largura de
2,0m e altura de 1,5m para conduzir a Tr=100anos a vazão de 11,33m3/s na
declividade 0,015m/m e n=0,012. Calcular a velocidade mínima.
Considerando o criterio de 50% de Qprojeto
Q= 0,50 x 11,33= 5,67m3/s

Area molhada
A= y x 2,0
P= 2y+2
R= 2y/(2y+2)
V= (1/n) R 2/3 x S 0,5
V= (1/0,012) x R 2/3 x 0,015 0,5
Q= A x V
Por tentativas:
y= 0,60m
A=2 x y= 2 x 0,60= 1,2
P= 2+2x0,60=3,20
R= 1,2/3,2=0,33m
V= (1/0,012)x 0,33 2/3 x 0,015 0,5 =4,87 m/s >0,90 m/s OK
Q= A x V = 1,2 x 4,87= 5,84m3/s

Considerando altura de água y=0,30m
 A= y x 2,0= 0,30 x 2,0= 0,6 m2
 P= 2y+2 =2,60m
 R= 0,6/2,6= 0,23m
 V= (1/n) R 2/3 x S 0,5
 V= (1/0,012) x 0,23 2/3 x 0,015 0,5 =3,83m/s > 0,90m/s OK


Velocidades
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-49

 Deverá ser calculada a velocidade máxima no bueiro e se ultrapassar
determinado valor, deverá ser feito dissipador de energia na saida do bueiro.
 Existem dissipadores dentro do bueiro, porém não vamos utilizá-
los, pois, podem ocasionar entupimentos.
Um dissipador muito usado é um degrau, tomando-se cuidado com a
erosão.

7.23 Aduelas de concreto
As seções de concreto armado de galeria pré-moldada usalmente pela
Prefeitura Municipal de São Paulo (PMSP) e adotadas em Guarulhos estão na
Tabela (7.8).
As aduelas de modo geral são assentadas sobre camada de 50 cm, sendo
30cm de rachão, 10cm de pedra britada nº 3 e 10cm de lastro de concreto magro.

Tabela 7.9- Aduelas da PMSP e da Prefeitura Municipal de
Guarulhos
Aduelas de concreto da PMSP
Seção de 1,70 x 1,70m
Seção de 2,00 x 1,50m
Seção de 2,00 x 1,50m
Seção de 2,00 x 1,50m
Seção de 2,00 x 2,20m
Seção de 2,00 x 2,20m
Seção de 2,10 x 2,10m
Seção de 2,50 x 2,50m
Seção de 3,00 x 3,00m
Seçao de 3,40 x 3,10m
Seção de 3,50 x 2,50m
Seção de 3,50 x 2,50m


O comprimento de cada aduela de comprimento usualmente é de 1,00m. A
espessura varia com a altura do aterro, devendo ser consultado o fabricante.
As aduelas podem ser duplas ou triplas, bastando dividir-se a vazão por dois
ou três respectivamente.
Para seções maiores que 6m deverá ser pensado em execução de pontes e
não de bueiro.
Existem firmas que fazem galerias pré-moldadas de concreto armado de
acordo com os seguintes padrões:
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-50



Tabela 7.10- Aduelas padrão usadas na região metropolitana de São
Paulo fornecida por fabricante NBR 15396/setembro de 2006
Seção
(largura x altura)
Espessura
(m)
Comprimento
(m)
Volume
(m3)
Peso
(kg/peça)
1,50 x 1,50 0,15 1,50 1,04 3.750
2,00 x 1,50 0,15 1,50 1,19 4.300
2,00 x 2,00 0,15 1,50 1,34 4.800
2,00 x 2,00 0,20 1,50 1,80 6.500
2,00 x 2,00 0,25 1,50 2,30 8.300
2,50 x 1,50 0,15 1,50 1,34 4.800
2,50 x 2,00 0,15 1,50 1,49 3.600
2,50 x 2,00 0,20 1,00 2,00 4.800
2,50 x 2,50 0,15 1,00 1,68 4.000
2,50 x 2,50 0,20 1,00 2,24 5.380
2,50 x 2,50 0,25 1,00 2,83 6.750
3,00 x 1,50 0,15 1,00 1,49 3.600
3,00 x 1,50 0,20 1,00 2,00 4.800
3,00 x 2,00 0,15 1,00 1,64 4.000
3,00 x 2,00 0,20 1,00 2,24 5.400
3,00 x 2,50 0,15 1,00 1,82 4.370
3,00 x 2,50 0,20 1,00 2,44 5.860
3,00 x 3,00 0,20 1,00 2,64 6.340
3,00 x 3,00 0,25 1,00 3,33 8.000
3,00 x 3,00 0,35 1,00 4,77 11.500
3,50 x 1,50 0,20 1,00 2,24 5.400
3,50 x 2,50 0,20 1,00 2,64 6.340
3,50 x 3,00 0,25 1,00 3,58 8.600
3,50 x 3,00 0,35 1,00 5,12 12.300
3,50 x 3,50 0,25 1,00 3,83 9.200
4,00 x 2,50 0,25 1,00 3,58 8.600


A Figura (7.34) mostra aduelas de concreto para execução de um
bueiro.

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-51


Figura 7.37- Aduelas de concreto. Fonte: FHWA, 2005


Os modelos de aduelas fabricados pela ACA estão na Tabela (7.10):

Tabela 7.11-Aduelas de concreto pré-moldado fornecido pela firma ACA,
com comprimento de 1,00m. A espessura da aduela depende da carga sobre a
mesma.
Aduelas de concreto armado com 1,00m de largura
(largura x altura) em metros
1,00 x 1,00
1,50 x 1,00
1,50 x 1,50
2,00 x 1,00
2,00 x 1,50
2,00 x 2,00
2,50 x 1,50
2,50 x 2,00
2,50 x 2,50
3,00 x 1,00
3,00 x 1,50
3,00 x 2,00
3,00 x 3,00
3,50 x 2,00
3,50 x 2,50
4,00 x 1,50

A espessura das aduelas são em média de 0,15m, 0,18m, 0,20m 0,25m 0,30
dependendo da altura do aterro sobre as mesmas e da carga rolante. O usual é
espessura de 0,20m.
O peso do concreto armado é de 2.400kg/ m3.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-52

O custo do metro cúbico do concreto armado é aproximadamente R$
451,00/m3 ou seja US$ 188/m3 (1US$ = R$ 2,4 março/ 2002).

Exemplo 7.9
Portanto, para se estimar o custo de uma aduela de 1,50 x 1,50 x 1,00 com
espessura de 0,15m achamos o volume de concreto.
Volume de concreto = (1,50 + 0,15+0,15) x 1,00 x 0,15 x 2 + 1,50 x 1,00 x 0,15x2 =
0,99m3
Custo da peça = 0,99m3 x US$ 188/m3 = US$ 186/ peça

Exemplo 7.10
Estimar custo de uma aduela de 2,50 x 2,50 x 1,00 com espessura de 0,18m
Volume de concreto = (2,50 + 0,18+0,18) x 1,00 x 0,18 x 2 + 2,50 x 1,00 x 0,18 x 2 =
1,92m3
Custo da peça = 1,92m3 x US$188/m3 = US$ 361/ peça

7.24 Tubos de aço galvanizado
Para a implantação de bueiros metálicos no corpo dos aterros, sem
interrupção do tráfego, por processo não destrutivo são usados chapas de aço
galvanizado conforme Figura (7.35).
Bueiros metálicos executados sem interrupção do Tráfego - obras de arte
correntes destinadas ao escoamento de cursos d’água permanentes ou temporários,
através de aterros executados por processo não destrutivo.
Para sua construção são utilizadas chapas de aço corrugado, fixadas por
parafusos e porcas ou grampos especiais, cujo avanço de instalação é alcançado
com o processo construtivo designado "Tunnel-Liner".
Os bueiros podem ser de chapas metálicas corrugadas galvanizadas com ou
sem revestimento de epoxy.

Tunnel Liner

Diâmetros comerciais:
1,2m;1,60m; 1,8m; 2,0m; 2,2m; 2,4m; 2,6m; 2,8m; 3,0m; 3,2m; 3,4m; 3,6m;
3,8m; 4,0m; 4,2m; 4,4m; 4,6m; 4,8m; 5,0m;

Espessura das chapas de aço galvanizado: e=2,7mm 3,4mm 4,7mm e 6,3mm
Recobrimento: para tubos de 1,60m de diâmetro o recobrimento mínimo é de 1,20m
e para tubos de 2,00m o recobrimento mínimo é de 1,5m.

Coeficiente de Manning
n= 0,025 para tubos de aço galvanizado corrugado da Armco
n= 0,018 quando o tubo for revestido com concreto projetado



Revestimento de concreto projetado
Usa-se malha de aço da Telcon com concreto de 15 Mpa com 3cm de
espessura na parte menor da chapa. Como a chapa é corrugada e a profundidade é
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-53

de 5cm teremos 8cm na parte mais funda e 3cm na parte mais rasa. O revestimento
aumenta a rugosidade, protege a chapa contra esgotos sanitários e outros produtos
químicos.
Em 10m de comprimento vai aproximadamente 2m3 de concreto a um custo
de R$ 700,00 (US$ 292).

Exemplo 7.11- Mairiporã, travessia de rua com tubo de DN=2,00 m chapa de
espessura de 2,7mm para 2,00m de aterro. Comprimento de 10m. Vazão de
8,59m3/s.
Declividade de ser menor que 5% . O ideal da declividade é o máximo de 3%.
Adotamos declividade de 1%. Na Tabela (7.11) temos a planilha.

Tabela 7.11- Aplicação de tunnel liner com diâmetro de 2,00m e
comprimento de 100m com declividade de 1%.
Especificação Preço
unitário
(US$)
Quantidade Total

(R$)
Tunnel Liner de chapa ferro galvanizada
com 2,00m de diâmetro e chapa com
espessura de 2,7mm
376/m 100 3.760
Revestimento com concreto projetadoVerba 2800 2.800
Mão de obra de assentamento do tunnel
liner
354/m 100 35.400

US$ 41.960
Preço médio US$ 420/m
Nota: 1US$ = R$ 2,43 (20/3/2002)

 A Figura (7.34) mostra bueiros múltiplos feitas com chapa corrugadas.

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-54


Figura 7.38- Tubos corrugados. Fonte: FHWA, 2012

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-55


7.25 Tubos de PVC tipo Rib Loc
A firma Tigre fabrica dois tipos de tubos de PVC para drenagem de águas
pluviais conforme Figura (7.36) (7.37) e (7.38). O tubo Rib Loc e o tubo Rib Loc
Steel.



Figura 7.39 – Mostra a construção de tubo Tigre Rib Loc comum
 Fonte: Tigre

Os tubos Tigre Rib Loc comum são fabricados nos diâmetros de 300mm a
3000mm e são executados no canteiro de obras conforme Figura (7.39) e conforme
Tabela (7.11)

Tubos Tigre Rib Loc Steel
São fabricados no canteiro de obras e possuem reforço de aço e são
fabricados nos diâmetros de 1500mm a 3000mm.
Destina-se a obras enterradas. Devidamente projetados para resistir às
cargas permanentes e acidentais, são indicados para a condução de fluidos em
regime de conduto livre ou conduto forçado a baixa pressão, com destaque para
drenagem pluvial, galerias e canalização de córregos (Fonte: Tigre).


Figura 7.40- Mostra a construção de tubo Tigre Rib Loc Steel
 Fonte: Tigre


Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-56



Figura 7.41 – Mostra a construção de tubo Tigre Rib Loc Steel com o reforço
de41aço. Fonte: Tigre

Processo de Fabricação
Os perfis de PVC são produzidos por um processo de extrusão e possuem
em suas bordas encaixes macho-fêmea que propiciam o seu intertravamento
durante o processo de enrolamento helicoidal. Além do intertravamento mecânico,
os perfis são também soldados quimicamente, através da aplicação de um adesivo
naquele encaixe, o que garante a estanqueidade da junta helicoidal assim formada
(Fonte:Tigre).
O enrolamento dos perfis de PVC é efetuado por intermédio de um
equipamento de pequeno porte, capaz de fabricar tubos de diferentes diâmetros e
comprimentos. Essa simplicidade e versatilidade do equipamento permitem que a
fabricação dos tubos seja efetuada na própria obra, sendo também possível o
fornecimento dos tubos já confeccionados(Fonte:Tigre).
 O coeficiente de Manning para os tubos de PVC Rib Loc pode ser usado
n=0,009.
Na Tabela (7.13) estão os preços por metro linear de tubos circulares de PVC
Tigre Rib Loc feitos no Brasil. Existem quatro tipos de perfis, que são o 112BR,
140BR1, 140BR2 e 168BR.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-57


Tabela 7.13- Preço unitário e peso por metro de Tubos de PVC
Ribloc conforme o diâmetro e o tipo de perfil escolhido.
Diâmetro Perfil Peso por metro Preço unitario
(mm) (kg/m) (US$/m)

300 112BR 3,5 9,46
400 112BR 4,6 11,51
500 140BR1 7,2 19,92
600 140BR1 8,6 23,79
700 140BR1 14,8 30,42
700 140BR2 14,8 36,69
800 140BR2 16,8 41,93
900 140BR2 29,1 47,16
900 168BR 29,1 68,15
1000 168BR 32,2 73,37
1100 168BR 35,4 81,27
1200 168BR 38,6 89,11
1500 168BR 80,9 197,36
1800 168BR 97,1 238,99
2000 168BR 107,8 282,57
2500 168BR 134,8 353,84
3000 168BR 224,0 494,08
Nota: 1US$ = R$ 2,43 (19/03/2002)

Comparação de custos
Para efeito de comparação de custos de uma aduela de concreto de 2,00m x
2,00m com 0,15m de espessura e 1,00m de comprimento por peça com um tubo de
PVC Tigre Ribloc com 2,00m de diâmetro.
O comprimento da tubulação foi admitido ser de 100m.
Para as aduelas de concreto foi previsto que a deve ter 0,50m de rachão,
0,15m de pedra britada número 3 e 0,10m de lastro de concreto. Para o tubo de
PVC foi previsto que o tubo foi asssente sobre manta geotextil e sobre a mesma
tem camada de pedra britada némero 2 ou 3. Os tubos são assentes sobre a
camada de pedra britada.
Na Tabela (7.14) estão o preço do tubo de PVC Rib loc que para 100m
custará US$ 66.242,78 enquanto que na Tabela (7.14) estão as aduelas de
concreto com 2,00m x 2,00m que custaria US$ 72.646,53. Havendo, portanto uma
vantagem para os tubos de PVC Ribloc.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-58


Tabela 7.14- Planilha de orçamento de bueiro com comprimento de 100m
executado em tubos Tigre PVC Rib Loc de 2,00m de diâmetro.
Ordem Descriminação dos serviços UNIDADE

QUANTIDADE
 PREÇO
UNITÁRIO
(US$)
 PREÇO
TOTAL
(US$)
1 Escavação mecânica de vala m3 600,00 2,53 1.518,52
2 Reenchimento de vala com apiloamento m3 520,00 8,28 4.305,51
3 Aterro e Compactação de vala m3 520,00 1,57 815,31
4 Corta Rio verba 1,00 205,76 205,76
5 Serviços Topográficos verba 1,00 205,76 205,76
6 Geotextil MT 200 m2 200,00 0,71 141,56
7
Lastro de brita com pedra 2 ou pedra 3 e com espessura
15cm m3 30,00 19,53 585,93
8
Assentamento de tubo de PVC Tigre Ribloc com 2,00m
diâmetro m 100,00 102,88 10.288,07
9
Fornecimento de tubo de PVC Tigre Ribloc com 2,00m
diâmetro perfil 168BR m 100,00 282,57 28.257,20
10 Subtotal 46.323,62
11 Eventuais (10%) 4.632,36
12 Subtotal 50.955,98
13 BDI (30%) 15.286,80
14 Total Geral
 US$=66.242,78
Preço médio= US$ 662,43/m

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-59


Tabela 7.15- Planilha de orçamento de bueiro com comprimento de 100m
executado em aduelas de concreto 2,00m x 2,00m com 0,15m de espessura
Ordem Descriminação dos serviços UNIDADE QUANTIDADE
PREÇO
UNITÁRIO
US$
PREÇO
TOTAL
US$
1 Escavação mecânica de vala m3 600,00 2,53 1.518,52
2 Reenchimento de vala com apiloamento m3 520,00 8,28 4.305,51
3 Aterro e Compactação de vala m3 520,00 1,57 815,31
4 Corta Rio verba 1,00 205,76 205,76
5 Serviços Topográficos verba 1,00 205,76 205,76
6 Geotextil MT 200 m2 300,00 0,71 212,35
7
Fornecimento de aduelas de concreto 2,00mx2,00mx
0,15mx1,00m M 100,00 248,56 24.855,97
8 Assentamento de aduela de concreto de 2,00m x 2,00m m 100,00 123,46 12.345,68
9 Lastro de rachão espessura de 50cm m3 150,00 19,19 2.877,78
10 Concreto magro espessura 10cm m3 30,00 86,01 2.580,25
11 Lastro de brita 3 espessura 15cm m3 45,00 19,53 878,89
12 Subtotal 50.801,77
13 Eventuais (10%) 5.080,18
14 Subtotal 55.881,95
15 BDI (30%) 16.764,58
16 Total Geral
 US$=72.646,53
Preço médio= US$ 726,47/m
Nota: 1 US$= R$ 2,43 (18/3/2002)


7.26 Pré dimensionamento de bueiro
 Road drainage, 2010, sugere para um pré-dimensionamento de um
bueiro usar velocidade máxima tolerável a jusante. No caso vamos usar velocidades
de 2,5m/s para o caso de gabiões conforme exigências do DAEE-SP, mas se fosse
o solo em terra seria 1,5m/s. Alguns autores americanos usam como velocidade
máxima 3m/s, mas isto não é regra geral.O objetivo é evitar dissipador de energia na saída do bueiro, o que nem
é sempre possível.
 A= Q/ Vmax
Sendo:
A= área da seção transversal (m2)
Q= vazão de pico (m3/s)
Vmax= velocidade máxima (m/s)
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-60


Exemplo 7.12
Dado vazão de pico Q=41,70m3/s e com canal a jusante feito em gabiões.
Estimar a área da seção transversal.
Adotamos vmax= 2,5m/s
A= Q/ Vmax
A= 41,70/ 2,5 = 16,68m2

Para duas seções de aduelas teremos A= 16,68/2= 8,34 m2
 4,00m x 2,50m= 10m2 > 8,34 m2 OK


Pré-dimensionamento de bueiros retangulares conforme Chaudhry,1993
• Bueiro em orifício: Hw/D > 1,20
• Aconselhado Hw/D ≤ 1,5
• Q= C.B.D. [2g (Hw-C.D)] 0,5
• C= 0,8 para cantos arredondados
• C= 0,6 para cantos quadrados
• D= altura (m)
• Hw= carga (m)
• B= largura do bueiro (m)
• Q=vazão no bueiro (m3/s)
• g=9,81m/ s 2


• Exemplo: Q= 10m3/s C=0,6
• Supondo altura do bueiro D=1,5m por tentativas achamos:
• Hw=2,2m
• Q= C.B.D. [2g (Hw-C.D)] 0,5
• 10= 0,6.B.1,5. [2.9,81 (2,2-0,6.1,5)] 0,5
• B= 2,20m
• Hw/D =1,47 OK
• Largura B = 2,20m
• Velocidade seção plena= 3,03 m/s (estimativa)

• Bueiro vertedor Hw/D < 1,2
• Q= (2/3)C.B .Hw [(2/3)*g.Hw] 0,5
• C=1 para cantos arrredondados
• C= 0,6 para cantos quadrados
• B= largura do bueiro (m)
• Hw= carga (m)
• Q=vazão no bueiro (m./s)
• g=9,81m/s2

• Exemplo de vertedor:
• Q= 10m3/s D=1,5m
• Q= (2/3)C.B .H [(2/3)*g.H] 0,5
• H= 1,8m
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-61

• H/D= 1,2 OK
• 10= (2/3)0,9 .B .1,2 [(2/3)*9,81.1,8] 0,5
• B= 2,70m
• V= 2,47 m/s seção plena (estimativa)



7.27 Equações semi-empiricas para estimativa da altura crítica
French in Mays, 1999 em seu livro Hydraulic Design Handbook capítulo 3.7-
Hydraulic of Open Channel Flow, mostra quatro equações semi-empíricas para a
estimativa da altura crítica yc extraídas de trabalho de Straub, 1982.
Primeiramente é definido um termo denominado
 = Q2 / g ( Equação 7.4)
sendo Q a vazão (m3/s) e g=9,81 m/s2.

Seção retangular
 yc = ( / b2) 0,33 (Equação 7.5)
Sendo b=largura do canal (m).

Exemplo 7.13
Calcular a altura crítica de um canal retangular com largura de 3,00m, vazão de
15m3/s.
Primeiramente calculamos 
 = Q2 / g = 15 2 / 9,81 = 22,94
yc = ( / b2) 0,33 = (22,94 / 32) 0,33 = 1,36m
Portanto, a altura crítica do canal é de 1,36m.

Seção circular
 yc = (1,01 / D 0,26) .  0,25 (Equação 7.6)
sendo D o diâmetro da tubulação.

Fórmula de Braine
yc= 0,483 x (Q/D) (2/3) + 0,083D 0,3< yc/D <0,9
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-62


Exemplo 7.14
Calcular a altura crítica de um tubo de concreto de diâmetro de 1,5m para conduzir
uma vazão de 3m3/s.
Primeiramente calculamos 
 = Q2 / g = 32 / 9,81 = 0,92
 yc = (1,01 / D 0,26) .  0,25 = (1,01 / 1,50,26) . 0,92 0,25 = 0,97m
Portanto, a altura critica no tubo é de 0,97m

Seção trapezoidal
Para a seção trapezoidal de um canal com base b e inclinação das paredes 1
na vertical e z na horizontal, a altura critica é:
 yc = 0,81 . ( / z 0,75 . b 1,25 ) 0,27 - b/ 30z ( Equação 7.7)

Exemplo 7.12
Achar a altura crítica de um canal trapezoidal com base de 3,00m, vazão de 15m3/s
e declividade da parede de 1 na vertical e 3 na horizontal ( z=3).
 = Q2 / g = 152 / 9,81 = 22,94
yc = 0,81 . ( / z 0,75 . b 1,25 ) 0,27 - b/ 30z = 0,81x ( 22,94 / 3 0,75 x 3 1,25 ) 0,27 - 3/ 30 x 3 =
yc = 1,04- 0,03 = 1,01m
Portanto, a altura crítica é de 1,01m

7.28 Número de Froude
O livro Drenagem Urbana, 1986 recomenda que se deve evitar que o número
de Froude esteja entre 0,9 e 1,1.
 Número de Froude para seção trapezoidal
O número de Froude para uma seção trapezoidal é:
F= V / ( g . A/B) 0,5
Sendo:
F= número de Froude;
V= velocidade (m/s);
g= aceleração da gravidade=9,8 m/s2;
A= área da seção molhada (m2 )
B= comprimento da superfície da água em metros.

Road drainage, 2010 sugere a verificação do número de Froude para
verificar se haverá formação ou não de ressalto hidráulico e sugere a seguinte
equação:
F= Q. (B/g.A3)0,5
B= 2 x [Y(D-Y)]0,5
Road drainage, 2010 recomenda ainda quando o número de Froude for maior
que 1,7 e a velocidade de saida do bueiro for maior que 4,5m/s ou 5m/s devemos
usar um dissipador de energia que poderá ser um rip-rap ou outra escolha.

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-63


7.29 Método semi-empírico do Federal Highway Administration (FHWA)
O Federal Highway Administration (FHWA) dos Estados Unidos através de
Norman et al. elaborou em 1985 um método semi-empírico, que se baseia no
conceito de seção de controle na entrada e seção de controle na saída. Todas as
pesquisas foram feitas pelo National Bureau of Standards (NBS).
Existem 124 nomogramas para diversas seções nas unidades do Sistema
Internacional (SI) e nas unidades Inglesas e diversos materiais publicados pelo
FHWA.
A carga de projeto será a maior das profundidades achada na seção de
controle da entrada e na seção de controle na saída.
Iremos seguir as recomendações de I. Kaan Tuncok e Larry W. Mays citados
no capítulo 15 do livro Hydraulic Design of Culverts and Highway Strutures do ano de
1999.

O projeto de um bueiro deve seguir os seguintes passos básicos:
 Determinação da vazão de pico conforme estudos hidrológicos da região e
período de retorno adotado
 Geometria do canal a jusante (largura, profundidade, declividade, rugosidade
etc.)
 Por tentativas assumir uma configuração do bueiro, tal como opção por tubos,
aduelas etc
 Calcular a carga na entrada considerando seção de controle na entrada (HWi)
 Calcular a carga na entrada considerando seção de controle na saída
(HWout)
 Avaliar as duas cargas e escolher a carga que será usada no projeto (usar a
maior)
 Calcular a possibilidade das águas pluviais passarem sobre a estrada ou
rodovia.
 Comparar os limites máximos admissíveis do nível da água e as velocidades
limites do bueiro e a jusante do mesmo
 Ajustar a configuração inicial (se necessário)
 Recalcular tudo novamente (se necessário)
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-64


7.30 Seção de controle na entrada
Usando a metodologia da seção de controle de um bueiro temos as equações
abaixo para seção de controle na entrada de umbueiro, que dependerão se o bueiro
irá trabalhar como orifício (submerso) ou como vertedor (não submerso).
Vamos expor que consta no FHWA- Hydraulic Design of Highway Culverts,
setembro de 2001, Publication FHWQA-NHI-01-020 p. 192 e 193. Pesquisas
conduzidas pelo National Bureau of Standards (NBS). Autores: Jerome M. Norman,
Robert J. Houghtalen e William J. Johnston.

Bueiro submerso
A equação do orifício (submerso) adaptado para as unidades do Sistema
Internacional (SI) é a seguinte:
 (HWi /D) = c . ( 1,811 . Q/ A . D 0,5 ) 2 + Y + Z para (Q/ A D 0,5)  2,21
(Equação 7.8)
Sendo:
HWi = carga na entrada acima da geratriz inferior na entrada do bueiro(m)
D= altura do bueiro (m)
c= coeficiente fornecido pela Tabela (7.1)
Y= valor fornecido pela Tabela (7.1)
S= declividade do bueiro (m/m)
Z= termo para a declividade do bueiro sendo Z= 0,7 . S, para entrada
acompanhando a saia do aterro e Z= -0,5. S em outros casos
Q= vazão de pico da bacia hidrológica (m3/s)
A= área da seção transversal do bueiro (m2)
.
Bueiro não submerso
Quando o bueiro não está submerso, funciona como um vertedor e neste
podem ser aplicadas uma das duas equações:
Equação denominada no original de (Form1):
 (HWi /D) = (Hc/ D) + K . ( 1,811 . Q/ A . D 0,5 ) M + Z para (Q/ A D 0,5)  1,93
(Eq. 7.9)
Sendo Hc a carga crítica fornecido por Hc= dc + Vc2 / 2g, onde dc é a profundidade
crítica em metros e Vc é a velocidade crítica (m/s) e K e M são constantes da Tabela
(7.15).
 A Tabela (7.16) é a tradução da última publicação do FHWA publicada em
setembro de 2001 conforme já foi mencionado. Existem 124 nomogramas que
facilitam o entendimento das equações apresentadas.
Uma equação simplificada e fácil de ser aplicada e que pode ser
usada em alguns casos é aquação denominado no original do FHWA de
(Form 2):
(HWi /D) = K . ( 1,811. Q/ A . D 0,5 ) M para (Q/ A D 0,5)  1,93 (Equação 7.10)
É importante observar que os nomogramas do FHWA de setembro
de 2001 usam somente a Form 2, não havendo nomograma para a
Form 1.
A equação denominado de Form 2 é simplificada e mais fácil de
calcular, sendo por isto, muitas vezes usada.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-65


Tabela 7.16- Constantes para seção de controle na entrada em bueiros

Ordem
Forma do bueiro ou
material

Descrição do tipo de entrada do bueiro

Não submerso

Submerso

K M c Y
1
2 Tubo de concreto Entrada em ângulo reto com muros de ala de testa 0,0098 2,000 0,0398 0,670
3 Entrada em ranhura com muros de ala e de testa 0,0018 2,000 0,0292 0,740
4 Entrada projetante com ranhuras ou encaixe 0,0045 2,000 0,0317 0,690
5
6 Tubos de Chapas Metálicas Entrada com muro de testa 0,0078 2,000 0,0379 0,690
7 Entrada alinhada com a declividade da estrada 0,0210 1,330 0,0463 0,750
8 Entrada projetante 0,0340 1,500 0,0553 0,540
9
10 Tubos em aneis circulares Aneis com alargamento na entrada em ângulo de 45 º 0,0018 2,500 0,0300 0,740
11 Aneis com alargamento na entrada em ângulo de 33,7º 0,0018 2,500 0,0243 0,830
12
13 Seçao retangular Com muros de ala alargado de 30º a 75º 0,0260 1,000 0,0347 0,810
14 Com muros de ala alargado de 90º e 15º 0,0610 0,750 0,0400 0,800
15 Com muros de alas de 0º 0,0610 0,750 0,0423 0,820
16
17 Seçao retangular Com muros de ala alargado de 45º 0,5100 0,667 0,0309 0,800
18 Com muros de ala alargado de 18º a 33,7º 0,4860 0,667 0,0249 0,830
19
20 Seçao retangular Com muros de testa e muros de ala e com chanfro 3/4 0,5150 0,667 0,0375 0,790
21 Com muros de testa e muros de ala de 45º 0,4950 0,667 0,0314 0,820
22 Com muros de testa e muros de ala 33,7º 0,4860 0,667 0,0252 0,865
23
24 Seção retangular Com muros de testa, chanfro 3/4, inclinado de 45º 0,5450 0,667 0,04505 0,730
25 Com muros de testa, chanfro 3/4, inclinado de 30º 0,5330 0,667 0,0425 0,705
26 Com muros de testa, inclinado dde 15º ângulo 45º 0,5220 0,667 0,0402 0,680
27 Com muros de testa, inclinado de 10º ,ângulo 45º 0,4980 0,667 0,0327 0,750
28
29
Seçao retangular com com
chanfro 20mm Entrada a 45º sem recuo e com muros de alas 0,4970 0,667 0,0339 0,803
30 Entrada a 18,4º sem recuo e com muros de alas 0,4930 0,667 0,0361 0,806
31 Entrada a 18,4ºs/recuo, muros de alas e rebaixo de 30º 0,4950 0,667 0,0386 0,710
32
33
Seçao retangular com chanfro
no topo Com muros de ala de 45º, com alargamento,rebaixo 0,4970 0,667 0,0302 0,835
34 Com muros de ala de 33,7º com alargamento,rebaixo 0,4950 0,667 0,0252 0,881
35 Com muros de ala de 18,4º com alargamento,rebaixo 0,4930 0,667 0,0227 0,887
36
37 Seçao de metal corrugado Com muro de testa de 90º 0,0083 2,000 0,0379 0,690
38 Tubo projetante com parede grossa 0,0145 1,750 0,0419 0,640
39 Tubo projetante com parede fina 0,0340 1,500 0,0496 0,570
40
41
42 Horizontal Entrada em ângulo reto com muros de ala de testa 0,0100 2,000 0,0398 0,670
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-66

43 Elipse Entrada em ranhura com muros de ala e de testa 0,0018 2,500 0,0292 0,740
44 Concreto Entrada projetante com ranhuras ou encaixe 0,0045 2,000 0,0317 0,690
45
46 Vertical Entrada em ângulo reto com muros de ala de testa 0,0100 2,000 0,0398 0,670
47 Elipse Entrada em ranhura com muros de ala e de testa 0,0018 2,500 0,0292 0,740
48 Concreto Entrada projetante com ranhuras ou encaixe 0,0095 2,000 0,0317 0,690
49
50 Tubo em arco Entrada com muro de testa de 90º 0,0083 2,000 0,0379 0,690
51 Raio do teto com 457,2mm Entrada alinhada com a declividade da entrada 0,0300 1,000 0,0463 0,750
52 Capa galvanizada Entrada projetante 0,0340 1,500 0,0496 0,570
53
54 Tubo em arco Entrada projetante 0,0300 1,500 0,0496 0,570
55 Raio do teto com 457,2mm Sem alargamento 0,0088 2,000 0,0368 0,680
56 Chapa galvanizada Com chanfro de 33,º 0,0030 2,000 0,0269 0,770
57
58 Tubo em arco Entrada projetante 0,0300 1,500 0,0496 0,570
59 Raio do teto com 787,40mm Sem alargamento 0,0088 2,000 0,0368 0,680
60 Chapa galvanizada Com chanfro de 33,7º 0,0030 2,000 0,0269 0,770
61
62 Metal corrugado Entrada com muro de testa de 90º 0,0083 2,000 0,0379 0,690
63 Entrada alinhada com a declividade da entrada 0,0300 1,000 0,0463 0,750
64 Entrada projetante com parede fina 0,0340 1,500 0,0496 0,570
65
66
67 Circular Diminuiçao lisa na entrada 0,5340 0,555 0,0196 0,900
68 Dimuiçao rustica na entrada 0,5190 0,640 0,0210 0,900
69
70 Eliptico Diminuiçao na entrada com bordas chanfradas 0,5360 0,622 0,0368 0,830
71 Face de entada Dimuiçao na entrada com bordas em ângulo 0,5035 0,719 0,0478 0,800
72 Diminuiçao na entrada com borda projetante 0,5470 0,800 0,0598 0,750
73
74 Retangular Diminuiçao na entrada 0,4750 0,667 0,0179 0,970
75
76 Retangular Diminuiçao na entrada com borda menos favorave 0,5600 0,667 0,0446 0,850
77 Concreto Diminuiçao na entrada com borda mais favoravel 0,5600 0,667 0,0378 0,870
78
79 Retangular Diminuiçao da declividade na entrada menos favoravel 0,5000 0,667 0,0446 0,650
80 Concreto Diminuiçao da declividade na entrada mais favoravel 0,5000 0,667 0,0378 0,710
Fonte: FHWA- Hydraulic Design of Highway Culverts, setembro de 2001, Publication FHWQA-NHI-01-020 p. 192 e 193. Pesquisas
conduzidas pelo National Bureau of Standards (NBS). Autores: Jerome M. Norman,Robert J. Houghtalen e William J. Johnston.


Grizzard et al.,1996 in Water Resorces Handbook, Mays, 1993 cita a Tabela
(7.16) que é uma parte somente da Tabela (7.15), com as formas e entrada de
bueiros mais freqüentes.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-67


Tabela 7.17- Constantes para seção de controle na entrada em bueiros


Forma do bueiro ou material e descriçãodo tipo de entrada do bueiro

Não submerso

Submerso

K M c Y
Tubo de concreto
Entrada em ângulo reto com muros de ala de testa 0,0098 2,000 0,0398 0,670
Entrada em ranhura com muros de ala e de testa 0,0018 2,000 0,0292 0,740
Entrada projetante com ranhuras ou encaixe 0,0045 2,000 0,0317 0,690
Tubos de Chapas Metálicas
Entrada com muro de testa 0,0078 2,000 0,0379 0,690
Entrada alinhada com a declividade da estrada 0,0210 1,330 0,0463 0,750
Entrada projetante 0,0340 1,500 0,0553 0,540
Tubos em aneis circulares
Aneis com alargamento na entrada em ângulo de 45  0,0018 2,500 0,0300 0,740
Aneis com alargamento na entrada em ângulo de 33,7 0,0018 2,500 0,0243 0,830
Seçao retangular
Com muros de ala alargado de 30 a 75 0,0260 1,000 0,0347 0,810
Com muros de ala alargado de 90 e 15 0,0610 0,750 0,0400 0,800
Com muros de alas de 0 0,0610 0,750 0,0423 0,820

 Fonte: Grizzard et al. in Urban Stormawater Management, cap. 26.13, Federal Highway Administration (FHWA, 1985)
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-68


Exemplo 7.15
A vazão a escoar por um bueiro é de 4,59m3/s, a declividade do bueiro é de
0,005m/m e trata-se de um bueiro de concreto de seção retangular com muro de
testa, muros de alas a 45, sendo a seção de 1,22m x 1,22m. O comprimento do
bueiro é de 36,6m. Calcular a carga na entrada HWi.
Primeiramente calculamos a relação (Q/ A D 0,5) nas unidades SI.
A área da seção transversal do bueiro =A= 1,22 . 1,22 = 1,488m2
Altura do bueiro= D= 1,22m
Vazão máxima da bacia=Q=4,59m3/s
Fazendo-se as substituições:
(Q/ A D 0,5)= (4,59/ 1,488 .1,22 0,5) = 2,79  2,21
Trata-se de orifício (submerso) e podemos usar a Equação (7.1)
(HWi /D) = c . (1,811. Q/ A . D 0,5 ) 2 + Y + Z
Verificando a Tabela (7.16) para seção retangular com muros de testa e
muros de ala de 45º achamos os coeficientes c, Y e para o valor de Z adotamos Z =
-0,5 . S
c=0,0314
Y=0,82
Z= - 0,5 . S = -0,5 . 0,005 = -0,0025
(Hwi /D) = c . ( 1,811. Q/ A . D 0,5 ) 2 + Y + Z
Fazendo-se as substituições achamos:
(Hwi /1,22) = 0,0314 . (1,811. 2,79 ) 2 + 0,82 - 0,0025
 (Hwi /1,22) = 0,80 + 0,82 - 0,0025 = 1,62
Hwi = 1,62 x 1,22 = 1,98m
 Portanto, a carga na seção de controle HWi a partir da geratriz inferior do
bueiro é de 1,98m.
Nota: observar que praticamente não houve influência da declividade do
bueiro na determinação da carga na seção de controle e nem do comprimento do
bueiro, quando a seção de controle está na entrada.
A grande influência no dimensionamento quando a seção de controle é na
entrada, são dos coeficientes experimentais de perdas de cargas na entrada
determinados em 1985 por Normann et al. Daí a importância da Tabela (7.15) para a
escolha adequada dos coeficientes.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-69


7.31 Seção de controle na saída
Quando a seção de controle é na saída o bueiro irá ter um escoamento
subcrítico sendo a seção plena ou não.
A perda de carga total H no bueiro é a somatória de varias perdas, tais como
perdas na entrada, perdas na saída e perdas distribuídas ao longo do mesmo.
Para a condição de escoamento a seção plena temos:
 H= He + Hf +H0 (Equação 7.11)
Sendo:
H = perda total (m)
He = perda de carga localizada na entrada (m)
Hf = perda distribuída (m)
H0 = perda de carga localizada na saída (m)
He = Ke . V2/2 g
H0 = Ks . V2/2 g
 Hf = S . L
Usando a equação de Manning para o cálculo Hf de nas unidades SI é:
 Hf = (20 n2 L ) / R 1,33 ] V2/2 g
Sendo n o coeficiente de rugosidade de Manning, L o comprimento do bueiro em
metros e R o raio hidráulico em metros, V a velocidadade em m/s e g a aceleração
da gravidade igual a 9,8 m/s2 e Ks=1.
 O cálculo da perda de carga total H será:
 H = [ 1 + Ke + (20 n2 L ) / R 1,33 ] . V2/2 g (Equação 7.12)

Exemplo 7.16
Calcular o valor da perda de carga total de um bueiro, sendo Ke=0,5;
n=0,012; L=36,6m; g=9,81m/s2 e vazão do canal é de 4,59m3/s para período de
retorno de 50 anos e altura é 1,22m e largura de 1,22m.
Considera-se que o canal esteja a seção plena e, portanto o perímetro
molhado P será:
P = 1,22 + 1,22 + 1,22 + 1,22 = 4,88m
A área molhada A=1,22 x 1,22 = 1,488m2
O raio hidráulico R= A/P = 1,488/4,88 =0,3049m
Como Q= A . V então V= Q/A = 4,59/1,488 = 3,08m/s
Substituindo na Equação (7.12)
 H = [ 1 + Ke + (20 n2 L ) / R 1,33 ] . V2/2g
 H = [ 1 +0,5 + (20 x 0,0122 x 36,6 ) / 0,3049 1,33 ] x [3,082/(2x 9,81)] = 0,81m
Portanto, a perda de carga total no bueiro é de 0,81m.
Os coeficientes de Manning normalmente adotadas estão na Tabela (7.18).
Tabela 7.18-Coeficientes “n” de Manning para bueiros
Tipo de conduto Descrição das paredes Coeficiente n de
Manning
Tubo de concreto Paredes lisas 0,010 a 0,013
Caixas retangulares de concreto Paredes lisas 0,012 a 0,015
Tubo de metal corrugado ou aduelas, nas formas
anular, helicoidal (Manning n varia com o
tamanho do bueiro)
Ondulações de 2 2/3” x ½” 0,022 a 0,027
Ondulações de 6” x 1” 0,022 a 0,025
Ondulações de 5” x 1” 0,025 a 0,026
Ondulações de 3”x 1” 0,027 a 0,028
Öndulações de 6”x2” 0,033 a 0,035
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-70

Ondulações de 9”x 2 ½” 0,033 a 0,037
Tubo de metal corrugado, helicoidal, escoamento
em tubo circular a seção plena

Com ondulações de 2 2/3”x ½”

0,012 a 0,024
Tubo metálico espiralado Paredes lisas 0,012 a 0,013
Tubo corrugado de polietileno Paredes lisas 0,009 a 0,015
Tubo corrugado de polietileno 0,018 a 0,025
Tubo de PVC Paredes lisas 0,009 a 0,011
Fonte: FHWA-= Hydraulics Design of Highway Culverts, p. 208 setembro de 2001

 Os coeficientes de perdas de carga na entrada adotados Ke estão na Tabela (7.19).
Tabela 7.19-Coeficientes de perdas de cargas na entrada de bueiros para controle de
saída para escoamento à seção plena ou não. He= Ke (v2/ 2g)
Tipo de estrutura e projeto da entrada Coeficiente Ke
Tubo de concreto
Seguindo a saia de aterro do bueiro 0,7
Entrada projetante no aterro com borda em angulo 0,5
Muro de testa e muros de alas com borda em ângulo reto 0,5
Muro de testa e muros de alas com canto arredondado (raio= 1/12 D) 0,2
Entrada projetante do aterro com ranhuras 0,2
Chanfros de 33,7 ou 45 0,2
Entrada lateral e inferior inclinada 0,2

Tubo ou arco de metal corrugado
Projetante no aterrro sem muro de testa 0,9
Seguindo a saia do aterro 0,7
Com muro de testa e muros de alas em ângulo reto 0,5
Com chanfros de 33,7 ou 45  0,2
Entrada lateral e inferior inclinada 0,2

Concreto pré-moldado retangular
Muros de alas paralelos com topo em ângulo reto 0,7
Muros de alas de 10 a 25 ou de 30 a 75 com topo em ângulo reto0,5
Com muro de testa paralelo ao aterro e sem muros de alas e com ângulos retos 0,5
Com muro de testa paralelo ao aterro e ângulos arredondados em três lados 0,2
Com muros de alas de 30 a 75 com topo e bordas arredondadas 0,2
Entrada lateral e inferior inclinada 0,2
Fonte: Normann et al. (1985) in Mays, Water Resources Engineering, p. 659

Conforme Figura (7.39) a linha de energia para escoamento em bueiro que
tem o escoamento a seção plena é dado pela seguinte equação:
Hwo = Tw + Vd 2 / 2g + H0 + He + Hf
Onde Hwo é a carga acima da geratriz inferior da saida do bueiro e TW é o
tailwater, isto é, a profundidade medida a partir da geratriz inferior do bueiro na saída
do mesmo.
Desprezando-se a velocidade Vd teremos:
 Hwo = TW + H0 + He + Hf (Equação 7.13)
que é válida para quando o bueiro está com escoamento a seção plena, isto é, Tw≥
D.
Quando a seção do escoamento no bueiro não for plena, usa-se relação
empírica que é:
 H = Hwo – ho (Equação 7.14)
Onde ho é:
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-71

 ho = maior [ Tw, ( D +dc )/2 ]
 Segundo Mays e Tuncok, capítulo 15.12 do livro Hydraulic Design Handbook,
o FHWA para evitar os cálculos tediosos quando a seção não é plena acharam que
o ponto da linha de energia na saída do bueiro está no ponto entre a altura crítica e
o diâmetro do bueiro e pode ser calculado pela média (D +dc )/2. Foi observado que
o valor de Tw deve ser usado somente se for maior do que (D +dc )/2.
Então a equação para carga necessária Hw na entrada devida ao controle do
bueiro na saida, será:
 Hw = H + ho - L. S (Equação 7.15)
Hw= carga na entrada do bueiro devido a seção de controle na saída (m)
H=somatória das perdas de cargas localizadas e distribuídas ao longo do bueiro (m)
L= comprimento do bueiro (m)
S=declividade do bueiro (m/m).
Tw= tailwater. É a altura da água na seção de saída. A profundidade do tailwater
pode ser calculada pela geometria da seção do canal após a saída do bueiro. O
tailwater é medido a partir da geratriz inferior da seção de saída do bueiro. A altura
do Tw é importante, pois pode afetar a velocidade de saída dentro do bueiro.
D= altura do bueiro (m)
dc= altura crítica do nível de água (m)
 ho = maior [ Tw, ( D +dc )/2 ] (Equação 7.16)

Exemplo 7.17
Achar o valor de ho, sendo dado Tw=0,90m D= 1,22m e dc= 1,11m.
A média de D e dc será: ( 1,22+1,11)/2 = 1,17m
Portanto, ho deverá ser o maior entre Tw=0,90m e a média achada de 1,17m.
Então ho= 1,17m

Altura crítica de um bueiro de seção retangular
A altura crítica em um bueiro seção retangular pode ser calculada pela
seguinte equação:
 dc = [ (Q/ B)2 / g ] (1/3) (Equação 7.17)

Exemplo 7.18
Achar a altura crítica de um bueiro de seção retangular sendo a vazão da
bacia hidrográfica de 4,59m3/s, a largura B do bueiro igual a 1,22m.
 dc = [ (Q/ B)2 / g ] (1/3)
 dc = [ ( 4,59/ 1,22)2 / 9,81 ] (1/3) = 1,13m
Portanto, a altura crítica do bueiro é de 1,13m.
Para bueiros de seção circular a melhor maneira para se obter a altura crítica
é usar nomogramas já existentes e de amplo conhecimento, como o citado no livro
de Drenagem Urbana, editada pela CETESB e DAEE de São Paulo em 1980.

Exemplo 7.19
Calcular a carga na entrada de um bueiro, considerando a seção de controle
na saída sendo fornecida a perda de carga total H= 0,81m, o comprimento L=36,6m
a declividade S=0,005m/m e a altura ho já calculada de ho= 1,17m.
A Figura (7.42) mostra a linha de energia considerando V2/2g (EGL) e não
considerando (HGL).
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-72

 Hw = H + ho - L. S
 Hw = 0,81+ 1,17 - (36,6x 0,005) =0,81 + 1,17 - 0,18 = 1,80m

 Portanto, a carga na entrada devido a seção de controle da saída é
Hw=1,80m


 Figura 7.42- Linha de energia para escoamento a seção plena. FHWA, 2012.



 A Figura (7.40) mostram a linha de energia e gradiente hidráulico para vários casos.

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-73


Figura 7.43- Linha de energia e gradiente hidraulico de Bueiross conforme FHWA, 2012
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-74


7.32 Velocidade no bueiro: depende se a seção de controle está na entrada ou
na saída
 A velocidade mínima deve ser de 0,75m/s e a máxima de 4,0m/s para
concreto conforme DAEE SP.
 A carga máxima Hw recomendada por algumas cidades americanas é de
1,5 o diâmetro do bueiro.
 A velocidade da água no bueiro pode ser verificada através da Figura (7.41)
onde estão os critérios para a velocidade do bueiro.
 Há duas maneiras básicas de se calcular a velocidade no bueiro, uma quando
a seção de controle é na entrada e outra quando a seção de controle é na saída.
 Quando a seção de controle é na entrada, deve-se seguir a Figura (7.41) no
item a) e deverá ser considerado a profundidade normal yn=dn=d.
 Quando a seção de controle é na saída do bueiro, deve-se usar o
procedimento b) da Figura (7.41) que é mais complicado e que deve ter os seguintes
procedimentos.
Considerando uma seção retangular cuja altura do bueiro é D, o tailwater Tw,
dc é a profundidade crítica e d é a profundidade do bueiro que nós consideraremos
quando vamos calcular a velocidade no mesmo.
Devemos comparar TW, D e dc com o seguinte critério, que consta no livro
Hydraulic Design Handbook do Larry W. Mays, capítulo 7.14.
 Se Tw < dc então se adota d=dc
 Se Tw > dc e Tw < D se adota d=Tw
 Se Tw > D se adota d=D

Exemplo 7.20 quando o controle está na saida
Qual o valor da altura de água no bueiro que será adotado, quando o tailwater
Tw=1,40m dc= 1,34m e altura de D=1,50m.
Como Tw >dc e como TW < D adota-se d=1,40m que é o valor de TW.
Portanto, o valor a ser considerado para o cálculo da velocidade é d=1,40m

Exemplo 7.21 quando o controle está na saida
Qual o valor da altura de água no bueiro que será adotado, quando o tailwater
Tw=0,87m; dc= 1,34m e altura de D=1,50m.
Como Tw <dc adota-se d=1,34m que é o valor de dc. Portanto, o valor a ser
considerado para o cálculo da velocidade é d=1,34m

Exemplo 7.22- Aplicação do método semi-empírico do Federal Highway
Administration (FHWA) CONTROLE NA ENTRADA
Um bueiro de concreto armado com 60m de comprimento deve conduzir a
vazão de Q=11,33m3/s para tempo de retorno de 50anos e a declividade do bueiro é
S=0,015m/m e n=0,012.
A conta de fundo do bueiro é 140m, a cota da estrada 155m e a cota máxima
que a enchente pode atingir é 150m.
Foi arbitrada para o bueiro a largura de B=2,0m e altura D=1,50m.
O canal à jusante do bueiro tem 3,00m x 3,00m.

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-75

Primeiro passo: Determinação da vazão de pico usando os conceitos de
Hidrologia
Foi usado o períodode retorno de 50 anos e achada a vazão de pico na bacia
na seção em questão sendo Q= 11,33m3/s.

Segundo passo: dimensões a jusante do bueiro
As dimensões a jusante do bueiro é de seção retangular com 3,00m de
largura por 3,00m de altura.

Terceiro passo: selecionamos uma seção.
Escolhemos uma seção retangular com largura de 2,0m e altura de 1,50m.

Quarto passo: cálculo da carga de controle supondo a seção na entrada
HW=HWi
Primeiramente calculamos a relação:
(Q/ A D 0,5)  2,21
(11,33/ (1,5 . 2,0) 1,5 0,5) = 3,08 > 2,21
Portanto, usamos a Equação (7.21).
 (HWi /D) = c . ( 1,811. Q/ A . D 0,5 ) 2 + Y + Z
Usando a Tabela (7.14) achamos os coeficientes c, Y e adotamos Z=-0,5.S
c= 0,0314
Y=0,82
Z= -0,5. S = - 0,0075
 Substituindo os valores:
 (Hwi /D) = c . ( 1,811. Q/ A . D 0,5 ) 2 + Y + Z
(Hwi /1,50) = 0,0314 . ( 1,811. 11,33/ 3,00 . 1,5 0,5 ) 2 + 0,82 – 0,0075 = 1,79
Hwi= 1,5 . 1,79 =2,69m
Portanto Hwi= 2,69m

Quinto Passo: achar a carga na entrada quando o controle é na saída
O tailwater Tw=0,90 é fornecido no problema. O Tw pode ser calculado no
trecho a jusante do bueiro por backwater computation ou é a profundidade normal.
Calculamos a profundidade crítica dc
dc = [ (Q/ B)2 / g ] (1/3)
dc = [ ( 11,33/ 2,00)2 / 9,81 ] (1/3) = 1,49m
Achamos a média entre dc e D.
(dc+D)/2 = (1,49 + 1,50)/2 = 1,49m
O valor de ho será o maior entre Tw e a média obtida
ho = maior [ Tw, ( D +dc )/2 ]
ho = maior [ 0,90, 1,49]
ho=1,49m
O valor de Ke é tirado da Tabela (7.18) sendo Ke=0,2.
Vamos a carga H supondo que o bueiro funcione a seção plena.
Sendo a área da seção A= 3,00m2 a velocidade será V= 11,33/ 3,00 =3,78m/s
O perímetro molhado P= 2,00 . 2 + 1,5 . 2 =7,00m
O raio hidráulico R= A/P = 3,00/ 7,00 = 0,43m
O coeficiente de Manning adotado segundo a Tabela (7.3) para concreto é n=0,012
O termo V2/ 2g = 3,782/ 2. 9,81 =0,73
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-76

A parcela da perda de carga distribuída hf será:
 H = [ 1 + Ke + (20 n2 L ) / R 1,33 ] . V2/2g
 H = [ 1 + 0,02 + (20x 0,0122 x60 ) / 0,43 1,33 ] x 0,73= 1,43m

Sétimo Passo: cálculo da carga na entrada supondo o controle na saida
Vamos achar a carga na entrada supondo o controle na saida, conforme hipótese
inicial.
 Hw = H + ho - L. S
 Hwout= 1,43 + 1,49 - (60,0 . 0,015) = 2,02m
 Portanto a carga Hwout devido a suposição do controle na saída é 2,02m.

Oitavo passo: verificação onde está o controle do bueiro
A carga Hw calculada supondo a carga na entrada Hwi= 2,69m e a carga na
entrada supondo o controle na saída é de Hwout = 2,02m. Conforme recomendação
da FHWA deve-se tomar o maior dos dois e, portanto a conclusão é que o controle
está na entrada e a carga Hw a ser considerada deverá ser de 2,69m.

Nono passo: verificação de que a cota não ultrapasse o limite imposto
A cota na geratriz inferior do bueiro é 140,00m e somando 2,69m teremos a
cota de 142,69m que é menor que a cota de 145m admitida como máximo a ser
atingida.

Décimo passo: cálculo da velocidade na saída do bueiro
Como se trata de controle na entrada a velocidade deverá ser levado em
conta a Figura (7.41) e, portanto deverá ser usada a profundidade normal do
bueiro de seção retangular.
O cálculo é feito por tentativas para se achar o valor de yn do bueiro, tendo-se
a vazão, a declividade e coeficiente de rugosidade de Manning.
O valor da profundidade normal yn= 0,91m e a velocidade na seção de saída
é V=6,23m/s que é muito grande, pois deveria ser no máximo de 4m/s.
A melhor solução é aumentar a largura da seção para diminuir a velocidade.

Décimo primeiro passo: verificação da necessidade de rip-rap
O número de Froude F é calculado:
F= V/ (g.y) 0,5
F= 6,23/ (9,81 x 0,91) 0,5 = 2,09
Conforme FHWA é necessário comparar a velocidade no bueiro de 6,23m/s
com a velocidade a jusante do bueiro que é obtida pela seção que foi fornecida de
3,00x 3,00 e cujo valor é V= 11,33/(3x0,90) = 4,19m/s.
Fazemos a relação entre as mesmas: 6,23m/s / 4,19m/s =1,45< 1,50, portanto
como é menor que 1,50 não precisamos de riprap na saída do bueiro.
Entretanto, é sempre necessario que se coloque um rip-rap a jusante do
bueiro e no caso será um rip-rap tipo avental.

Décimo segundo passo: recalcular tudo novamente
Como a velocidade no bueiro foi de 6,22m/s> 5m/s, devemos aumentar a
seção e recomeçar todos os cálculos novamente.

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-77

Exemplo 7.23- Aplicação do método semi-empírico do Federal Highway
Administration (FHWA)
Um bueiro de concreto armado com 60m de comprimento deve conduzir a
vazão de Q=11,33m3/s para tempo de retorno de 50anos e a declividade do bueiro é
S=0,015m/m e n=0,012.
A conta de fundo do bueiro é 140m, a cota da estrada 155m e a cota máxima
que a enchente pode atingir é 150m.
Foi arbitrada para o bueiro a largura de B=3,50m e altura D=2,50m.
O canal à jusante do bueiro tem 3,00m x 3,00m.

Primeiro passo: Determinação da vazão de pico usando os conceitos de
Hidrologia
Foi usado o período de retorno de 50 anos e achada a vazão de pico na bacia
na seção em questão sendo Q= 11,33m3/s.
Nota: adotamos periodo de retorno Tr=100anos.

Segundo passo: dimensões a jusante do bueiro
As dimensões a jusante do bueiro é de seção retangular com 3,00m de
largura por 3,00m de altura.

Terceiro passo: selecionamos uma seção.
Escolhemos uma seção retangular com largura de 3,5m e altura de 2,50m.

Quarto passo: cálculo da carga de controle supondo a seção na entrada
HW=HWi
Primeiramente calculamos a relação:
(Q/ A D 0,5)  1,93
(11,33/ (3,5 . 2,5) 1,5 0,5) = 0,82 <1,93
Portanto, usamos a Equação (7.22).
(HWi /D) = ( Hc/ D) + K . ( 1,811. Q/ A . D 0,5 ) M + Z para (Q/ A D 0,5)  1,93
 Usando a Tabela (7.15) achamos os coeficientes K, M e adotamos Z=-0,5.S
K=0,7950
M=0,667
Z= -0,5. S = - 0,0075
dc = [ (Q/ B)2 / g ] (1/3)
dc = [ ( 11,33/ 3,50)2 / 9,81 ] (1/3) = 1,02m

Vc= Q/A = Q/ (dc . largura)= 11,33/(1,02 . 3,50) =3,17m/s
Mas Hc=dc + Vc2 / 2.g =1,02 + 3,17 2 / (2. 9,81) = 1,53m
 Substituindo os valores:
(HWi /D) = ( Hc/ D) + K . ( 1,811. Q/ A . D 0,5 ) M + Z
(HWi /D) = ( 1,53/ 2,50) + 0,7950 . ( 1,811. 11,33/ 8,75 . 2,5 0,5 ) 0,667 - 0,0075
(HWi /D) = 1,25
(HWi /2,50) = 1,25
HWi= 1,25 . 2,50 =2,19m
Portanto HWi= 2,19m
Quinto Passo: achar a carga na entrada quando o controle é na saída
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-78

O tailwater TW=0,90 é fornecido no problema. O TW pode ser calculado no
trecho a jusante do bueiro por backwater computation ou é a profundidade normal.
Calculamos a profundidade crítica dc
dc = [ (Q/ B)2 / g ] (1/3)
dc = [ ( 11,33/ 3,50)2 / 9,81 ] (1/3) = 1,02m
Achamos a média entre dc e D.
(dc+D)/2 = (1,02 + 2,50)/2 = 1,76m
O valor de ho será o maior entre TW e a média obtida
ho = maior [ TW, ( D +dc )/2 ]
ho = maior [ 0,90, 1,76]
ho=1,76m

O valor de Ke é tirado da Tabela (7.4) sendo ke=0,2.
Vamos a carga H supondo que o bueiro funcione a seção plena.
Sendo a área da seção A= 8,75m2 a velocidadeserá V= 11,33/ 8,75 =1,29m/s
O perímetro molhado P= 3,50 . 2 + 2,5 . 2 =12,00m
O raio hidráulico R= A/P = 8,75/ 12,00 = 0,73m
O coeficiente de Manning adotado segundo a Tabela (7.3) para concreto é n=0,012
O termo V2/ 2g = 1,292/ 2. 9,81 =0,09
A parcela da perda de carga distribuída hf será:
 H = [ 1 + Ke + (20 n2 L ) / R 1,33 ] . V2/2g
 H = [ 1 + 0,02 + (20 0,0122 .60 ) / 0,73 1,33 ] . 0,09= 0,14m

Sétimo Passo: cálculo da carga na entrada supondo o controle na saida
Vamos achar a carga na entrada supondo o controle na saida, conforme hipótese
inicial.
 HW = H + ho - L. S
 HWout= 0,14 + 1,76 - (60,0 . 0,015) = 1,00m
Portanto a carga HWout devido a suposição do controle na saída é 1,00m.

Oitavo passo: verificação onde está o controle do bueiro
A carga HW calculada supondo a carga na entrada HWi= 2,19m e a carga na
entrada supondo o controle na saída é de HWout = 1,00m. Conforme recomendação
da FHWA deve-se tomar o maior dos dois e, portanto a conclusão é que o controle
está na entrada e a carga HW a ser considerada deverá ser de 2,19m.

Nono passo: verificação de que a cota não ultrapasse o limite imposto
A cota na geratriz inferior do bueiro é 140,00m e somando 2,19m teremos a
cota de 142,19m que é menor que a cota de 145m admitida como máximo a ser
atingida.

Décimo passo: calculo da velocidade na saída do bueiro
Como se trata de controle na entrada a velocidade deverá ser levado em
conta a Figura (7.41) e, portanto deverá ser usada a profundidade normal do bueiro
de seção retangular.
O calculo é feito por tentativas para se achar o valor de yn do bueiro, tendo-se
a vazão, a declividade e coeficiente de rugosidade de Manning.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-79

O valor da profundidade normal yn= 0,56m e a velocidade na seção de saída
é V=5,78m que é grande, pois deveria ser no máximo de 5m.
A melhor solução é aumentar a largura da seção para diminuir a velocidade.

Décimo primeiro passo: verificação da necessidade de rip-rap
É necessário comparar a velocidade no bueiro de 5,78m/s com a velocidade a
jusante do bueiro que é obtida pela seção que foi fornecida de 3,00x 3,00 e cujo
valor é v= 11,33/(3x0,90) = 4,19m/s.
Fazemos a relação entre as mesmas: 5,78m/s / 4,19m/s =1,45< 1,50, portanto
como é menor que 1,50 não precisamos de riprap na saída do bueiro.
Nota: sempre optamos em se colocar rip-rap

Décimo segundo passo: recalcular tudo novamente
Apesar da velocidade no bueiro 5,78m/s> 5m/s, podemos aceitar a seção
considerada no início, ou seja 3,50m de largura por 2,50m de altura.

Exemplo 7.24- Aplicação do método semi-empírico do Federal Highway
Administration (FHWA) – CONTROLE NA SAIDA
Um bueiro de concreto armado com 200m de comprimento deve conduzir a
vazão de Q=11,33m3/s para período de retorno de 50anos e a declividade do bueiro
é S=0,005m/m e n=0,012. O tailwater é 0,90m.
Importante observar que a mudamos a declividade e o comprimento para dar
um exemplo de aplicação com controle na saída.
A conta de fundo do bueiro é 140m, a cota da estrada 155m e a cota máxima
que a enchente pode atingir é 150m.
Foi arbitrada para o bueiro a largura de B=1,70m e altura D=1,70m.
O canal à jusante do bueiro tem 3,00m x 3,00m.

Primeiro passo: Determinação da vazão de pico usando os conceitos de
Hidrologia
Foi usado o período de retorno de 50anos e achada a vazão de pico na bacia
na seção em questão sendo Q= 11,33m3/s.

Segundo passo: dimensões a jusante do bueiro
As dimensões a jusante do bueiro é de seção retangular com 3,00m de
largura por 3,00m de altura.

Terceiro passo: selecionamos uma seção.
Escolhemos uma seção retangular com largura de 1,70m e altura de 1,70m.

Quarto passo: cálculo da carga de controle supondo a seção na entrada
HW=HWi
Primeiramente calculamos a relação:
(Q/ A D 0,5)  2,21
(11,33/ (1,7 . 1,7) 1,7 0,5) = 3,01 > 2,21
Portanto, usamos a Equação (7.21).
 (HWi /D) = c . ( 1,811. Q/ A . D 0,5 ) 2 + Y + Z
Usando a Tabela (7.15) achamos os coeficientes c, Y e adotamos Z=-0,5.S
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-80

c= 0,0314
Y=0,82
Z= -0,5. S = - 0,0025
 Substituindo os valores:
 (HWi /D) = c . ( 1,811. Q/ A . D 0,5 ) 2 + Y + Z
 (HWi /1,70) = 0,0314 . ( 1,811. 11,33/ 2,89 . 1,7 0,5 ) 2 + 0,82 – 0,0025 = 2,08
HWi= 1,70 . 2,08 =3,45m
 Portanto HWi= 3,45m

Quinto Passo: achar a carga na entrada quando o controle é na saída
O tailwater TW=0,90 é fornecido no problema. O TW pode ser calculado no
trecho a jusante do bueiro por backwater computation ou é a profundidade normal.
Calculamos a profundidade crítica dc
dc = [ (Q/ B)2 / g ] (1/3)
dc = [ ( 11,33/ 1,70)2 / 9,81 ] (1/3) = 1,65m

Achamos a média entre dc e D.
(dc+D)/2 = (1,65 + 1,70)/2 = 1,68m
O valor de ho será o maior entre TW e a média obtida
ho = maior [ TW, ( D +dc )/2 ]
ho = maior [ 0,90, 1,68]
ho=1,68m
O valor de Ke é tirado da Tabela (7.18) sendo Ke=0,2.
Vamos achar carga H supondo que o bueiro funcione a seção plena.
Sendo a área da seção A= 2,89m2 a velocidade será V= 11,33/ 2,89 =3,92m/s
O perímetro molhado P= 1,70 . 2 + 1,7 . 2 =6,80m
O raio hidráulico R= A/P = 2,89/ 6,80 = 0,43m
O coeficiente de Manning adotado segundo a Tabela (7.17) para concreto é
n=0,012.
O termo V2/ 2g = 3,922/ 2. 9,81 =0,012
A parcela da perda de carga distribuída hf será:
 H = [ 1 + Ke + (20 n2 L ) / R 1,33 ] . V2/2g
 H = [ 1 + 0,2 + (20 . 0,0122 .200,00 ) / 0,43 1,33 ] . 0,012= 2,98m

Sétimo Passo: cálculo da carga na entrada supondo o controle na saida
Vamos achar a carga na entrada supondo o controle na saida, conforme hipótese
inicial.
 HW = H + ho - L. S
 HWout= 2,98 + 1,68 - (200,00 . 0,005) = 3,66m
Portanto a carga HWout devido a suposição do controle na saída é 3,66m.

Oitavo passo: verificação onde está o controle do bueiro
A carga HW calculada supondo a carga na entrada HWi= 3,54m e a carga na
entrada supondo o controle na saída é de HWout = 3,66m. Conforme recomendação
da FHWA, deve-se tomar o maior dos dois e, portanto a conclusão é que o controle
está na saida e a carga HW a ser considerada deverá ser de 3,66m.

Nono passo: verificação de que a cota não ultrapasse o limite imposto
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-81

A cota na geratriz inferior do bueiro é 140,00m e somando 3,66m teremos a
cota de 143,66m que é menor que a cota de 145m admitida como máximo a ser
atingida.

Décimo passo: cálculo da velocidade na saída do bueiro
Como se trata de controle na saida a velocidade deverá ser levado em conta
a Figura (7.2) e, portanto deverão ser usadas as comparações entre o TW, o D e yc.
O valor de TW=0,90m, D=1,70m yc=1,65m
Como yc>TW então usamos a profundidade d=yc=1,65m
V=11,33/ (1,65 . 1,70) = 4,04 m/s < 5,00 m/s

Décimo primeiro passo: verificação da necessidade de rip-rap
É necessário comparar a velocidade no bueiro de 4,04m/s com a velocidade a
jusante do bueiro que é obtida pela seção que foi fornecida de 3,00x 3,00 e cujo
valor é:
V= 11,33/(3 .0,90) = 4,19m/s.
 Não há necessidade de riprap.

Décimo segundo passo: recalcular tudo novamenteComo a velocidade no bueiro foi de 4,04m/s<5m/s damos como resolvido o
problema.

Observação
Com o aumento do comprimento e diminuição da declividade o bueiro vai
trabalhar praticamente como uma canalização qualquer. A carga na entrada é de
3,66m acima do fundo do bueiro que tem altura de 1,70m. O bueiro está afogado e
está funcionando com altura de escoamento igual a altura crítica que é 1,65m. O
bueiro está quase trabalhando a seção plena.

Exemplo 7.5- Aplicação do método semi-empírico do Federal Highway
Administration (FHWA)
Um bueiro de concreto armado com 12m de comprimento deve conduzir a
vazão de Q=40,00m3/s para período de retorno de 100anos e a declividade do
bueiro é S=0,0105m/m e n=0,015 (Bueiro dos Pereira, Terra Preta, Mairiporã, Plinio
Tomaz).
A conta de fundo do bueiro é 910m, a cota da estrada 915m e a cota máxima
que a enchente pode atingir é 914m.
Foram arbitrados 2 (dois) bueiros com largura de B=2,50m e altura D=2,50m.
O canal à jusante do bueiro seção trapezoidal com 3,00m de base, altura de
2,00m e 9,00m de largura na parte superior. A área é de 16m2.

Primeiro passo: Determinação da vazão de pico usando os conceitos de
Hidrologia
Foi usado o período de retorno de 100anos e achada a vazão de pico na
bacia na seção em questão sendo a metade de 40m3/s ou seja Q= 20,00m3/s.



Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-82

Segundo passo: dimensões a jusante do bueiro
O canal à jusante do bueiro seção trapezoidal com 3,00m de base, altura de
2,00m e 9,00m de largura na parte superior. A área é de 16m2.

Terceiro passo: selecionamos uma seção.
Escolhemos uma seção retangular com largura de 2,50m e altura de 2,50m.

Quarto passo: cálculo da carga de controle supondo a seção na entrada
HW=HWi
Primeiramente calculamos a relação:
(Q/ A D 0,5)  1,93
(20,00/ (6,25 x 1,5) 1,5 0,5) = 2,02
Observar que o valor da relação obtido foi de 2,02 que não é menor que 1,93 e não
é maior que 2,2. Vamos então supor que o valor obtido seja menor que 1,93 em que
funcionará como ORIFICIO.
Portanto, usamos a Equação (7.2).
(HWi /D) = ( Hc/ D) + K x ( 1,811. Q/ A x D 0,5 ) M + Z
 Usando a Tabela (7.15) para seção retangular com muros de ala alargado de
30º a 75º achamos os coeficientes K, M e adotamos Z=-0,5.S
K=0,0260
M=1,00
Z= -0,5. S = - 0,00525
dc = [ (Q/ B)2 / g ] (1/3)
dc = [ ( 20,00/ 2,50)2 / 9,81 ] (1/3) = 1,87m
Vc= Q/A = Q/ (dc . largura)= 20,00/(1,87 . 2,50) =4,28m/s
Mas Hc=dc + Vc2 / 2.g =1,87 + 4,28 2 / (2. 9,81) = 2,80m
 Substituindo os valores:
(HWi /D) = ( Hc/ D) + K . ( 1,811. Q/ A . D 0,5 ) M + Z
(HWi /D) = ( 2,80/ 2,50) + 0,0260 . (1,811 . 20,00/ 6,25 . 2,5 0,5 ) 1,00 - 0,00525
(HWi /D) = 1,21
(HWi /2,50) = 1,21
HWi= 1,21 . 2,50 =3,03m
Portanto HWi= 3,03m




Quinto Passo: achar a carga na entrada quando o controle é na saída
O tailwater TW=1,00 é fornecido no problema. O TW pode ser calculado no
trecho a jusante do bueiro por backwater computation ou é a profundidade normal.
Calculamos a profundidade crítica dc
dc = [ (Q/ B)2 / g ] (1/3)
dc = [ ( 20,00/ 2,50)2 / 9,81 ] (1/3) = 1,87m
Achamos a média entre dc e D.
(dc+D)/2 = (1,87 + 2,50)/2 = 2,18m
O valor de ho será o maior entre TW e a média obtida
ho = maior [ TW, ( D +dc )/2 ]
ho = maior [ 1,00, 2,18]
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-83

ho=2,18m

O valor de Ke é tirado da Tabela (7.18) sendo Ke=0,2.
Vamos a carga H supondo que o bueiro funcione a seção plena.
Sendo a área da seção A= 6,25m2 a velocidade será V= 20,00/ 6,25 =3,20m/s
O perímetro molhado P= 2,50 . 2 + 2,5 . 2 =10,00m
O raio hidráulico R= A/P = 6,25/ 10,00 = 0,68m
O coeficiente de Manning adotado segundo a Tabela (7.17) para concreto é n=0,015
O termo V2/ 2g = 3,202/ 2. 9,81 =0,52
A parcela da perda de carga distribuída hf será:
 H = [ 1 + Ke + (20 n2 L ) / R 1,33 ] . V2/2g
 H = [ 1 + 0, + (20x 0,0152 x12 ) / 0,68 1,33 ]x 0,52= 0,70m

Sétimo Passo: calculo da carga na entrada supondo o controle na saida
Vamos achar a carga na entrada supondo o controle na saida, conforme hipótese
inicial.
 HW = H + ho - L. S
 HWout= 0,70 + 2,18 - (12,00 . 0,0105) = 2,76m
Portanto a carga HWout devido a suposição do controle na saída é 2,76m.

Oitavo passo: verificação onde está o controle do bueiro
A carga HW calculada supondo a carga na entrada HWi= 3,03m e a carga na
entrada supondo o controle na saída é de HWout = 2,76m. Conforme recomendação
da FHWA, deve-se tomar o maior dos dois e, portanto a conclusão é que o controle
está na entrada e a carga HW a ser considerada deverá ser de 3,03m.

Nono passo: verificação de que a cota não ultrapasse o limite imposto
A cota na geratriz inferior do bueiro é 910,00m e somando 3,03m teremos a
cota de 913,03m que é menor que a cota de 914m admitida como máximo a ser
atingida.

Décimo passo: cálculo da velocidade na saída do bueiro
Como se trata de controle na entrada a velocidade deverá ser levado em
conta a Figura (7.41) e, portanto deverá ser usada a profundidade normal do bueiro
de seção retangular.
O cálculo é feito por tentativas para se achar o valor de yn do bueiro, tendo-se
a vazão, a declividade e coeficiente de rugosidade de Manning.
O valor da profundidade normal yn= 1,51m e a velocidade na seção de saída
é V=5,30m que é grande, pois deveria ser no máximo de 5m/s.


Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-84




Figura 7.44- Controle na saida. Velocidade na saida. FHWA, 2012


Décimo primeiro passo: verificação da necessidade de rip-rap
É necessário comparar a velocidade no bueiro de 5,30m/s com a velocidade a
jusante do bueiro que é obtida pela seção trapezoidal que foi fornecida e cujo valor é
v= 40,00/(16) = 2,50m/s.
Fazemos a relação entre as mesmas: 5,30m/s / 2,50m/s =2,12 > 1,50,
portanto como é maior que 1,50 precisa de riprap na saída do bueiro.

Décimo segundo passo: recalcular tudo novamente
Aceitamos a seção considerada de 2,50m x 2,50m x 2.

Exemplo 7.26- Aplicação do método semi-empírico do Federal Highway
Administration (FHWA)- Seção circular.
Um bueiro de PVC Tigre denominado Ribloc com diâmetro de 2,00m e 100m
de comprimento deve conduzir a vazão de Q=8,13m3/s para tempo de retorno de
100anos e a declividade do bueiro é S=0,0109m/m e n=0,010 (PVC). Local: Terra
Preta, Mairiporã, Córrego Terra Preta, 2001.
A conta de fundo do bueiro é 932,00m, a cota da estrada 936,00m e a cota
máxima que a enchente pode atingir é 935,00m.
Foi arbitrado para o bueiro o diâmetro 2,00.
O canal à jusante do bueiro tem 3,00m x 3,00m.

Primeiro passo: Determinação da vazão de pico usando os conceitos de
Hidrologia
Foi usado o período de retorno de 100anos e achada a vazão de pico na
bacia na seção em questão sendo Q= 8,13m3/s.

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-85

Segundo passo: dimensões a jusante do bueiro
As dimensões a jusante do bueiro é de seção retangular com 3,00m de
largura por 3,00m de altura.

Terceiro passo: selecionamos uma seção.
Escolhemos uma seção com diâmetro de 2,00m.

Quarto passo:cálculo da carga de controle supondo a seção na entrada
Hw=Hwi
Primeiramente calculamos a relação:
(Q/ A D 0,5)  1,93
(8,13/ (3,1416 x 2,0 0,5) = 1,83 <1,93
Portanto, usamos a Equação (7.22).
 (Hwi /D) = ( Hc/ D) + K . ( 1,811. Q/ A . D 0,5 ) M + Z
 Usando a Tabela (7.15) achamos os coeficientes K, M e adotamos
Z=-0,5.S
K=0,0340 ( entrada projetante, bueiro com chapas)
M=1,50
 Z= -0,5. S = - 0,00545
Para calcular yc da seção circular usamos estimativa:
 = Q2 / g = 8,132 / 9,81
 yc = (1,01 / D 0,26) .  0,25
 yc = (1,01 / 2,00 0,26) . (8,13 2 / 9,81) 0,25
yc=1,36m

Achar a altura crítica e a velocidade crítica de uma tubulação com vazão
de 8,13m3/s e diâmetro de D=2,00m.
Primeiramente calculamos:
Qc/ D 5/2 = 8,13/ 2 2,5 = 1,437
Entrando na Figura (7.9) com o valor 1,437 achamos Y/d=0,69 e
A/D2=0,5780
Achamos então o valor da area molhada A= 0,5780 x D2= 0,5780 x 4=2,3m2
Q=Ax V e portanto Vc=Q/A= 8,13/2,3=3,52ms/
Vc= 3,52m/s
Y/D=0,69 e portanto, yc=D x 0,69= 2,00 x 0,69= 1,38m
y= 1,38m

Achamos Vc= 3,52m/s
Mas Hc=dc + Vc2 / 2.g =1,36 + 3,52 2 / (2x 9,81) = 1,99m
 Substituindo os valores:
(Hwi /D) = ( Hc/ D) + K . ( 1,811. Q/ A . D 0,5 ) M + Z
(Hwi /D) = ( 2,22/ 2,00) + 0,0340 . ( 1,811 . 8,13/ 3,1416 . 2,0 0,5 ) 1,50 - 0,00545
(Hwi /D) = 1,20
(Hwi /2,00) = 1,20
Hwi= 1,20x. 2,00 =2,40m

Portanto Hwi= 2,40m

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-86

Quinto Passo: achar a carga na entrada quando o controle é na saída
O tailwater TW=1,00 é fornecido no problema. O TW pode ser calculado no
trecho a jusante do bueiro por backwater computation ou é a profundidade normal.
Achamos a média entre dc e D.
(dc+D)/2 = (1,36 + 2,00)/2 = 1,68m
O valor de ho será o maior entre TW e a média obtida
ho = maior [ TW, ( D +dc )/2 ]
ho = maior [ 1,00, 1,68]
ho=1,68m
O valor de Ke é tirado da Tabela (7.18) sendo Ke=0,2.
Vamos a carga H supondo que o bueiro funcione a seção plena.
Sendo a área da seção A= 3,1416m2 a velocidade será V= 8,13/ 3,1416 =2,59m/s
O perímetro molhado P= 6,28m
O raio hidráulico R= A/P = 3,1416/ 6,28 = 0,50m
O coeficiente de Manning adotado segundo a Tabela (7.17) para PVC é n=0,010
O termo V2/ 2g = 2,592/ 2x 9,81 =0,34
A parcela da perda de carga distribuída hf será:
 H = [ 1 + Ke + (20 n2 L ) / R 1,33 ] . V2/2g
 H = [ 1 + 0,2 + (20 x0,0102 x100 ) / 0,50 1,33 ] x 0,34= 0,58m
Sétimo Passo: calculo da carga na entrada supondo o controle na saida
Vamos achar a carga na entrada supondo o controle na saida, conforme hipótese
inicial.
 Hw = H + ho - L. S
 Hwout= 0,58 + 1,68 - (100 x 0,0109) = 1,17m

Oitavo passo: verificação onde está o controle do bueiro
A carga HW calculada supondo a carga na entrada HWi= 2,40m e a carga na
entrada supondo o controle na saída é de HWout = 1,17m. Conforme recomendação
da FHWA, deve-se tomar o maior dos dois e, portanto a conclusão é que o controle
está na entrada e a carga HW a ser considerada deverá ser de 2,40m.

Nono passo: verificação de que a cota não ultrapasse o limite imposto
A cota na geratriz inferior do bueiro é 932,00m e somando 2,40m teremos a
cota de 934,40m que é menor que a cota de 935,00 admitida como máximo a ser
atingida.

Décimo passo: cálculo da velocidade na saída do bueiro
Como se trata de controle na entrada a velocidade deverá ser levado em
conta a Figura (7.42) e, portanto deverá ser usada a profundidade normal do
bueiro de seção retangular.
O cálculo é feito por tentativas para se achar o valor de yn do bueiro, tendo-se
a vazão, a declividade e coeficiente de rugosidade de Manning.
Achamos a profundidade normal yn=0,86m e a velocidade correspondente
V=6,03m/s < 6,5 m/s OK.

7.33- Curva de perfomance
Dada uma seção de um bueiro e variando a vazão e a carga colocando-se
num gráfico teremos a curva de perfomance. Ela é utilizada quando realmente
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-87

necessário, e queremos examinar o que aconteceria com vazões diferentes da
vazão de projeto. Examina-se inclusive a passagem de água sobre a estrada ou
rodovia.


7.34 Velocidade no bueiro: depende se a seção de controle está na entrada ou na saída
 A velocidade mínima deve ser de 0,90m/s e a máxima de 4,5m/s. Para concreto o
DAEE São Paulo adota 4,0m/s
 A carga máxima recomendada por algumas cidades americanas é de 1,5 o diâmetro do
bueiro, ou seja, Hw/D≤ 1,5.
 A velocidade da água no bueiro pode ser verificada através da Figura (7.43) onde
estão os critérios para a velocidade do bueiro.
 Há duas maneiras básicas de se calcular a velocidade no bueiro, uma quando a seção
de controle é na entrada e outra quando a seção de controle é na saída.
 Quando a seção de controle é na entrada, deve-se seguir a Figura (7.43) no item a) e
deverá ser considerado a profundidade normal yn=dn=d.
 Quando a seção de controle é na saída do bueiro, deve-se usar o procedimento b) da
Figura (7.43) que é mais complicado e que deve ter os seguintes procedimentos.
Considerando uma seção retangular cuja altura do bueiro é D, o tailwater TW, dc é a
profundidade crítica e d é a profundidade do bueiro que nós consideraremos quando vamos
calcular a velocidade no mesmo.
Devemos comparar TW, D e dc com o seguinte critério, que consta no livro Hydraulic
Design Handbook do Larry W. Mays, capítulo 7.14.
 Se TW < dc então se adota d=dc
 Se TW > dc e TW < D se adota d=TW
 Se TW > D se adota d=D

Exemplo 7.27 quando o controle está na saida
Qual o valor da altura de água no bueiro que será adotado, quando o tailwater
Tw=1,40m dc= 1,34m e altura de D=1,50m.
Como TW >dc e como TW < D adota-se d=1,40m que é o valor de TW.
Portanto, o valor a ser considerado para o cálculo da velocidade é d=1,40m

Exemplo 7.28 quando o controle está na saida
Qual o valor da altura de água no bueiro que será adotado, quando o tailwater
Tw=0,87m; dc= 1,34m e altura de D=1,50m.
Como TW <dc adota-se d=1,34m que é o valor de dc. Portanto, o valor a ser
considerado para o cálculo da velocidade é d=1,34m




Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-88


Figura 7.45.-Controle na entrada e velocidade na saida FHWA, 2012
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-89


Figura 7.46- Velocidade no bueiro na entrada (a) e na saida (b) conforme Normann et al. (1985) p. 663 do
May

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-90



7.35 Dimensionamento de riprap
Primeiramente devemos salientar que o riprap tanto em avental como em
bacia é um dissipador de energia.
Há duas posições básicas do riprap. Na primeira ele é usado sozinho sob
forma de avental ou bacia e somente ele,como é usual em empreendimentos. Na
segunda o riprap é usado após um dissipador de energia, ou seja, após uma escada
hidráulica, ou escada dentada e neste caso o seu cálculo possui algumas
caracteristicas diferentes que iremos ver.
Para proteger a erosão na saída de águas pluviais por tubulações, escadas
hidráulicas, dissipadores de energia e transição com o canal natural é comum o uso
de riprap conforme Figura (7.44).
O riprap só pode ser aplicado se:
 Diâmetro da tubulação de 0,30m a 2,5m e
 Número de Froude F≤ 2,5.





Figura 7.47- Riprap na saída de vários bueiros. Fonte: Manual de Denver






Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-91



O riprap pode se apresentar sob a forma de:
 Avental conforme Figura (7.45) ou
 Bacia conforme Figura (7.46).

Dica: o número de Froude em riprap em avental ou bacia deve ser F≤ 2,5.
Dica: o diâmetro da tubulação de chegada deve estar entre 0,30m a 2,5m.

Notar que não iremos calcular a velocidade de saida sobre o terreno.
São construídos em nível do terreno onde se calcula o diâmetro da pedra, a
espessura do riprap e o comprimento conforme Figura (7.45).




 Figura 7.48- Riprap em planta e em corte
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-92


7.35.1 Dimensionamento do riprap tipo avental usado em Auckland
O riprap tem forma de um avental, ou seja, um trapézio, sendo a base maior
igual a 3 vezes o diâmetro do tubo e deve ser instalado no plano horizontal, isto é,
em nível. A espessura do riprap é 2 vezes o diâmetro da pedra “ds”.
As fórmulas básicas são conforme Auckland:
 ds= 0,25 . D . F
Sendo:
ds= diâmetro da pedra do riprap (m)
D= diâmetro do tubo (m)
F= número de Froude
O número de Froude é calculado da seguinte maneira:
 F= V / ( g . dp) 0,5
Sendo:
F= número de Froude (adimensional) sendo F≤2,5
V= velocidade média na tubulação (m/s)
g= aceleração da gravidade= 9,81 m/s2
dp=altura da lâmina de água no tubo (m)
A altura do trapézio (avental) é denominada La sendo calculado da seguinte
maneira:
 La= D [ 8 + 17 x log (F)]
Sendo:
La=altura do trapézio (m)
D= diâmetro do tubo (m) sendo D≤ 2,5m
F= número de Froude (adimensional). F≤ 2,5
Altura da água em tubulações de águas pluviais
 Não existem normas da ABNT que disciplinem a relação y/D em
microdrenagem nas cidades e areas rurais. Usa-se comumente y=D (seção plena)
y/D=0,80.
 Em instalações prediais de águas pluviais usa-se y/D= 2/3. O autor
recomenda o uso y/D=0,80.

Exemplo 7.28
Dimensionar um riprap para tubo D=1,0m a seção plena com velocidade de 3m/s.
Número de Froude.
 dp= 1,00
F= V / ( g x dp) 0,5
F= 3,0 / ( 9,81 x 1,0) 0,5 =0,96 < 2,5 OK
Diâmetro do riprap
ds= 0,25 x D x F
ds= 0,25 x 1,00 x 0,96=0,24m
Altura do trapézio
La= D [ 8 + 17 x log (F)]
La= 1,00 [ 8 + 17 x log (0,96)]=7,70m
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-93


7.35.2 Dimensionamento de rip-rap em bacias
 O riprap em bacia está esquematizado na Figura (7.46), onde se
destaca o comprimento LB e LS.
 A altura da bacia é hs e a espessura é 2.D50 na parte plana e na parte
do talude.
 O talude tem 1V: 2H.
 O dimensionamento como de praxe em engenharia hidráulica é feito
por tentativas até obtermos uma velocidade de saída menor do que aquela
que fixamos que no caso é 2,5m/s para gabião.
 Primeiramente verificamos duas condições impostas:
 hs/D50 ≥2 e que D50/ye>0,1
Sendo:
d50 = diâmetro da pedra em metros,
hs = profundidade da bacia do riprap em metros e
ye =altura do nível de água em metros.
 O tailwater Tw também tem que ser verificado, pois, existe o valor Co
que depende da relação do TW/ye.
 Se TW/ye<0,75 então Co= 1,4
 Se TW/ye>1,0 então Co= 2,4
 Se 0,75< TW/ye<1,0 então Co= 4x (TW/ye) -1,6
Conforme FHWA a relação hs/ye é dada pela equação:
hs/ye= 0,86 x (D50/ye) -0,55 x (Vo/(g.ye)0,5) – Co
Sendo:
g= 9,81m/s2
Vo= velocidade de entrada (m/s)



Figura 7.49- Esquema de perfil da bacia em riprap conforme modelo do
FHWA.
 Para achar a altura yB=yC na saída conforme Figura (7.46) e para
termos a velocidade VB=VC temos que comparar com a velocidade de saída
admissível que no caso é 2,5m/s.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-94

 A altura critica yc é achada por tentativas com a seguinte equação para
as condições criticas:
 Q2.Tc/ (g . Ac3) =1
 Q2/g= (Ac)3/Tc= [ yc(WB+Z.yc)]3/ (WB+2.z.yc)
Sendo:
Q= vazão de pico (m3/s)
yc= altura crítica (m)
Z= talude =2
WB= largura da bacia do riprap (m)
Ac= área crítica (m2)
Tc= largura da superfice (m)
yc= altura critica (m) obtida por tentativas
Extensão do riprap
 Existe ainda outra possibilidade que é de ser fazer ou não uma extensão do
riprap. Isto dependerá da relação TW/ye, pois caso TW/ye < 0,75 então não
precisamos fazer mais nada, mas caso TW/ye > 0,75 precisamos fazer uma
extensão do riprap usando a Figura (7.21).


Figura 7.50- Gráfico de L/De e VL/ Vo
 A primeira condição para se entrar no gráfico da Figura (7.47) é achar o
diâmetro equivalente De de uma seção circular.
Sendo a área com água no bueiro é:
A= yo x Wo
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-95

Area=A= Pi xDe2/4
De= (Ax4/PI) 0,5

Exemplo 7.29
 Dimensionar um riprap em bacia usando modelo do FHWA para vazão
de 9,02m3/s, bueiro em aduela com 2,00m de altura por 4,00m de
comprimento, altura de água dentro do bueiro ye=1,64m e velocidade na
saída do bueiro de 2,75m/s conforme Tabela (7.19). Supomos que existe um
tailwater TW=0,40m e que o talude do riprap em bacia é Z=2,0 e que após o
bueiro temos um canal com gabiões cuja velocidade máxima admitida pelo
DAEE/SP é de 2,50m/s. Queremos fazer um riprap em bacia de maneira que
a velocidade de saída do riprap em bacia seja menor que 2,50m/s.

Tabela 7.20- Dados dos três barramentos
Vazão
 (m3/s)
Altura
(m)
Largura
(m)
Nível água
(m) ye
Velocidade saída
bueiro (m/s)
9,02 2 4 1,64 2,75

Número de Froude
 F= V/ (g x ye) 0,5 = 2,75/ (9,81 x 1,64) 0,5= 0,69

Cálculo de TW/ye
 TW/ye= 0,40/ 1,64= 0,24
 Escolha do valor de Co
Como TW/ye<0,75 então Co= 1,4

Cálculo de hs/ye
 Como a maioria dos problemas em hidráulicos a resolução do problema
é por tentativas.
 Primeiramente supomos que o diâmetro da pedra D50 seja igual a:
 D50 =0,18m
hs/ye= 0,86 x (D50/ye) -0,55 x (Vo/(g.ye)0,5) – Co
hs/ye= 0,86 x (0,18/1,64) -0,55 x (2,75/(9,81x 1,64)0,5) – 1,4=0,59
hs= 0,59 x ye= 0,59 x 1,64=0,96m
Verificações
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-96

 É importante que sejam atendidas as duas verificações que
iremos mostrar e caso não aconteça, mudar o diametro D50.
Primeira verificação:
 hs/D50 ≥2
 0,96/0,18= 5,33 > 2 OK
Segunda verificação:
 D50/ye > 0,1
 0,18/1,64=0,11 > 0,1 OK
 Atendida as duas verificações podemos continuar os cálculos.
Comprimento Ls
 Ls=10 x hs= 10 x 0,96= 9,6m
 Ls minimo= 3 Wo= 3 x 4= 12,00
 Escolhemos o valor maior, isto é, Ls= 12,00m

Comprimento LB
 LB = 15 hs= 15 x 0,96= 14,46m
 LB minimo = 4 Wo= 4 x 4= 16,00m
 Escolho o valor maior LB= 16,00m
Largura da bacia WB
 WB= Wo + 2 (LB/3)= 4,00+ 2 (16/3)= 14,67m
Talude da bacia z=2
Cálculo da altura critica yc
 O cálculo é feito por tentativas como usual em hidráulica, fornecendo-se
valores de yc até achar a vazão bem práxima da vazão do bueiro.
 Por tentativa fazendo yc= 0,34m
Q2/g= [ yc(WB+Z.yc)]3/ (WB+2.z.yc)
Q2/g= [ 0,34(14,67+2,0.0,34)]3/ (14,67+2x2x0,34) =8.86
Q= (8,86 x 9,81) 0,5= 9,33m3/s OK
Tendo o valor yc=0,34m vamos calcular a área crítica Ac.
A= [ yc(Wb+z .yc)] 3/ (WB + 2 .z.yc)
A= [0,34(14,67+2,0x0,34]3/ (14,67 + 2x2x0,34) =5,22m2
VB=VC
VC= Q/ Ac = 9,02m3/s/ 5,22= 1,74m/s < 2,50m/s OK
Como TW/ye < 0,75 não precisamos fazer extensão do riprap.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-97

 Caso precisássemos fazer extensão do riprap depois da bacia de riprap
deveriamos proceder da seguinte maneira:
 Primeiramente temos que fazer com que a area retangular se transforme
numa circular:
 Area molhada A= ye x Wo= 1,64 x 4,00= 6,56m2
 Diametro equivalente circular De
De= (Ax4/PI) 0,5
De= (6,56x4/3,1416) 0,5
 De= 2,89m
Por tentativas, fazemos L= 10,00m e obtemos L/De= 10/2,89=3,46
 Entrando no gráfico da Figura (19.11) com L/De=3,46 achamos V/Vo=
0,95.
 Vo= 1,74m/s= velocidade de saida do riprap em bacia
 V= 0,95 x 1,74= 1,64m/s
Diâmetro das pedras D50
D50= [0,692/ (S-1)] x (V2/2g)
S=2,65
D50= [0,692/ 1,65] x (1,642/2x9,81) =0,06m

7.36 Riprap após dissipador de energia
 O riprap é geralmente colocado na saida de uma tubulação de águas pluviais
em um sistema de microdrenagem ou na saida de um bueiro de seção circular ou
retangular e também é colocado riprap em pilares e bases de pontes. Desta
maneira o riprap age como um dissipador de energia.
 Quando já foi feito um dissipador de energia como uma escada hidráulica ou
uma bacia horizontal Tipo I do USBR ou um dissipador de impacto Tipo VI do USBR,
colocamos riprap de uma maneira diferente.
 O DAEE de São Paulo adota os seguintes valores da rugosidade de Manning
n que estão na Tabela (7.21) e velocidades limites que estão na Tabela (7.21).
Tabela 7.21- Valores recomendados para o coeficiente d erugosidade de Manning n
Tipo de superficie ou de revestimento n
Terra
0,035 Grama
Rachão
Gabião 0,028
Pedra argamassada 0,025
Aço corrugado 0,024
Concreto 0,018
Fonte: DAEE, Instrução DPO 002/2007
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-98



Tabela 7.22- Limites superiores para velocidade em canais
Revestimento Vmax (m/s)
Terra 1,5
Gabião 2,5
Pedra argamassada 3,0
Concreto 4,0
Fonte: DAEE, Guia Prático para Projeto de Pequenas Obras Hidráulicas, 2005



Critério do FHWA
 O critério usado pelo FHWA é o dimensionamento das pedras com a mesma
equação usada em pilares de pontes elaborado por Searcy, 1967 que é usado
somente após um DISSIPADOR DE ENERGIA.

D50= [0,692/ (S-1)] x (V2/2g)
Sendo:
D50= diametro medio da pedra (m)
S= gravidade específica da rocha. Adotamos S=2,65
V= velocidade na saida do dissipador de energia (m/s)
D50= [0,692/ (2,65-1)] x (V2/2g)= 0,021 V2
D50= 0,021 V2
 Observemos que o valor do diâmetro das pedras é menor que o diametro das
pedras obtido por Peterka.

Espessura do colchão de riprap: adotamos 2 x D50

Exemplo 7.30
Sendo: V= 2,47m/s. Achar D50 ?
D50= 0,021 x 2,472
D50= 0,13m
Espessura= 2 x D50= 2x0,13= 0,26m

 Não há uma regra fixa, mas conforme FHWA, 2006 o comprimento do riprap
deve ser proporcional a velocidade de saída do dissipador que é a velocidade
admitida máxima no terrreno. Se a velocidade que sai do dissipador é menor que a
velocidade admitida no solo, não precisa de riprap.
 O critério que vamos estabelecer é que o comprimento calculado La deve ser
multiplicado pelo fator X.
 Fator X= (Velocidade de entrada – velocidade máxima no terreno)/ Velocidade
de entrada sendo no máximo X=1.
 Conforme Aukland temos:
 F= V/ (g . y1) 0,5 F≤ 2,5

 La= D [ 8 + 17 x log (F)]
Sendo:
La=altura do trapézio (m)
D= diâmetro do tubo (m) sendo D≤ 2,5m. Considero a altura de água como D.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-99

F= número de Froude (adimensional).
L = K x La K≤1

Exemplo 7.31
Na saida do basin Tipo I do USBR temos:
 V= 2,47m/s F =1,4
 A velocidade admitida maxima no solo de terra conforme DAEE na Tabela
(7.21) é V= 1,50m/s e então conforme FHWA o comprimento do riprap é
proporcional a diferença.
 K=(2,47 – 1,50)/ 2,47= 0,39 (39%)
A altura do trapézio (avental) é denominada La sendo calculado da seguinte
maneira:
 La= D [ 8 + 17 x log (F)]
Sendo:
La=altura do trapézio (m)
D= diâmetro do tubo (m) sendo D≤ 2,5m
F= número de Froude (adimensional). F≤ 2,5

 La= D [ 8 + 17 x log (F)]
D=1,14m F= 1,4 < 2,5 OK
 La= 1,14 [ 8 + 17 x log (1,4]=12,00m

Portanto, adotamos como comprimento
 L = K x La =0,39 x 12,00= 4,7m
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-100


7.37 Escada hidráulica
 Vamos supor que temos um desnível de 3,00m e temos então que fazer um
dissipador de energia e para isto vamos usar uma escada hidráulica com
escoamento skimming flow com ressalto dentro do patamar para ser usada como
dissipador de energia no final do descarregador de fundo.
Dados:
Vazão de pico : Q = 4,56m3/s
Cota de fundo do descarregador = 753,4m
H= 3,00m
Aduela: 1,50m x 1,50m
Primeiro passo
 Adotamos que a largura da escada hidráulica seja maior ou igual a duas
vezes a largura do descarrregador de fundo:
 Largura da escada = B ≥ 2 x 1,50= 3,00m. Adotamos B=3,5m
Segundo passo
 Estimativa da altura do degrau (h) e comprimento do degrau (b)
 Primeiramente calculemos a profundidade crítica da água no inicio da escada
hidráulica.
 dc= [(Q2/ (g.B2)] (1/3)= [(4,56 2/ (9,81x3,52)] (1/3) = 0,56m
Terceiro passo: determinação da largura do patamar da escada b
 Conforme Chanson podemos classificar a escada pouco inclinada.
 Uma condição para o regime de escoamento seja skimming flow que estamos
impondo é que 1<dc/h < 3,2
Portanto:
h= dc = 0,56m
h= dc/3,2 =0,56/3,2= 0,18m
 A altura do degrau deverá estar entre 0,18m a 0,56m.
 Adotamos então h=0,20m e teremos 3,00/0,20= 15 degraus
 Largura do patamar b= 1,50m (adotado)
 tan (θ) = h/b= 0,20/1,50= 0,1333 θ=8,44º < 15 º
 Portanto, a declividade é menor de 15 º e temos a classificação SK1 de
Chanson para declividades fracas.
 Conforme Chanson, 2002 para regime de escoamento tipo skimming flow
SK2 deve ser obedecido as duas relações:
h/b < 0,3 a 0,5
h/b= 0,20/1,50=0,1333 < 0,3 a 0,5, portanto OK.

dc/ h > 1,2 -0,325 x h/b
 h=0,20m
 b= 1,5m
 A= dc/h= 0,56/0,20= 2,8
 B= 1,2- 0,325 x h/b= 1,2 -0,325 x 0,20 / 1,5= 1,16
 Como A>B, então teremos Skimming flow SK1 conforme Chanson, 2002 com
declividade fraca que é menor que 15⁰.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiroou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-101


Tabela 7.23- Condições de escoamento em escadas hidráulicas conforme
Chanson, 2002.

Escada hidráulica com Chanson, 2002
h= altura (espelho) L= l (ele minúsculo)= patamar=b (m)
dc= altura crítica (m)
39
Regime Descrição Condições de escoamento Observ.
NA1 Nappe flow com ressalto hidráulico
completo dc/h < 0,0916. (h/b)
-1,276
h=altura do espelho
b=patamar da
escada
NA2 Nappe flow com ressaldo hidráulico
parcial
dc/h > 0,0916. (h/b) -1,276
e
dc/h < 0,89-0,4. (h/b)
dc=altura crítica
NA3 Nappe flow sem ressalto hidráulico dc/h < 0,89-0,4. (h/b)
TRA Escoamento de transição 0,89-0,4. h/b < dc/h < 1,2-0,325. h/b Φ=ângulo da
escada
SK1 Skimming flow dc/h >1,2-0,325. (h/b)
e
h/b< 0,3 a 0,5
Φ <15 a 25
SK2 Skimming flow dc/h >1,2-0,325. (h/b)
e
h/b ≈ 0,3 a 0,5
15<Φ < 25
SK3 Skimming flow com
cavidade para recirculação
dc/h >1,2-0,325. (h/b)
e
h/b > 0,3 a 0,5
Φ >15 a 25






Quarto passo: altura da água +ar
 Número de Froude
F= (Q/B)/ (g x sen(θ) x h3) 0,5 = (4,56/3,5)/ (9,81x sen(8,44º) x 0,20 3) 0,5=12,8
 Altura da água d1= 0,4 x h x F 0,6
 d1= 0,4 x 0,2 x 12,0,6=0,37m

Quinto passo: velocidade na ponta dos degraus
 Q=4,56m3/s
 L= 3,00m
 d1= 0,37m
 Area transversal= A=d1 x L= 0,37 x 3,50= 1,295m2
 V= Q/A= 4,56 / 1,295= 3,52m/s < 4,0m/s concreto DAEE OK


Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-102

Sexto passo Altura da parede da escada hidráulica
 Fb= (K . d1) 0,5
 O valor de K varia de 0,8 a 1,4 para vazão de 0,5m3/s a 85m3/s
 Adotamos K=1
 Fb= (1 x 0,37) 0,5= 0,61m
 H1=d1 + Fb= 0,37+ 0,61= 0,98m
 Portanto, a parede da escada hidráulica terá altura de 0,98m de altura.


Sétimo passo - Dissipação de energia na escada hidráulica
 Vamos usar a equação de Ghare et al, 2002 citado por Khatsuria, 2005.
 ΔH/ Hmax = - 0,0209 LN(yc/h) + 0,9055
Sendo:
ΔH= variação de altura (m)
dc = altura crítica (m)
h= altura do espelho (m)

 ΔH/ Hmax = - 0,0209 LN(dc/h) + 0,9055
 ΔH/ Hmax = - 0,0209 LN(0,56/0,20) + 0,9055 =0,93
 Portanto, a perda de energia é de 93% o que é ótimo
Oitavo passo: dissipador de energia BasinTipo I do USBR
Número de Froude F1
 F1= V/ (g x y1) 0,5= 3,52/ (9,81 x 0,37) 0,5= 1,85
 y1=0,37m
y2/y1 = 0,5x [(1 + 8x F12) 0,5 -1]
y2/y1 = 0,5x [(1 + 8x 1,852) 0,5 -1]
y2/y1= 2,16
y2= 2,16 x y1= 2,16 x 0,37=0,8m
Subramanya, 2009 cita a equação de Elevatorski para o cálculo de L sem
usar o gráfico de Peterka.
 L= 6,9 x (y2 – y1)
 L= 6,9 x (y2-y1)= 6,9 (0,8-0,37) = 2,97m (em concreto)
Velocidade=4,56/ (3,50 x 0,8)= 1,63m/s
 Como a velocidade de saida 1,63m/s é maior que o máximo admitido no solo
de 1,5m/s (DAEE) temos que fazer um riprap avental depois de um dissipador de
energia.
Nono passo- Dimensionamento do riprap em avental
 A escada hidráulica e a Bacia plana Tipo I de Peterka são dissipadores de
energia.
 O critério usado pelo FHWA é o dimensionamento das pedras com a mesma
equação usada em pilares de pontes elaborado por Searcy, 1967 que é usado
somente após um DISSIPADOR DE ENERGIA.
D50= [0,692/ (S-1)] x (V2/2g)
Sendo:
D50= diâmetro médio da pedra (m)
S= gravidade específica da rocha. Adotamos S=2,65
V= velocidade na saída do dissipador de energia (m/s)
D50= [0,692/ (2,65-1)] x (V2/2g)= 0,021 V2
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-103

D50= 0,021 V2
V= 1,63m/s
D50= 0,021 x 1,632
D50= 0,06m
Espessura= 2 x D50= 2x0,06= 0,12m
 Na saida do basin Tipo I do USBR temos:
 V= 1,63 m/s
 A velocidade admitida máxima no solo (terra) é V= 1,50m/s DAEE e então
conforme FHWA o comprimento do riprap é proporcional a diferença.
 (1,63 – 1,50)/ 1,63= 0,08 (8%)
A altura do trapézio (avental) é denominada La sendo calculado da seguinte
maneira:
 La= D [ 8 + 17 x log (F)]
Sendo:
La=altura do trapézio (m)
D= diâmetro do tubo (m) sendo D≤ 2,5m
F= número de Froude (adimensional). F≤ 2,5
 La= D [ 8 + 17 x log (F)]
D=1,50m F= 1,33 < 2,5 OK
 La= 1,50 [ 8 + 17 x log (1,85)]=18,8m
 Portanto, adotamos como comprimento= 0,08 x 18,8= 1,50m
Décimo passo –Transição
 Vamos calcular o comprimento da transição que vai da saida do
descarregador de fundo até a escada hidráulica.
 Vamos achar o comprimento da transição L (m)
L= 3.Fo x (B-D)/2
B= 3,5m
D= 1,5m
Do calculo do bueiro (descarregador de fundo) temos:
Q=4,56m3/s
y= 1,6m
V= 2,51m/s
Fo= 0,63
L= 3.Fo x (B-D)/2
 L= 3x0,63 x (3,50-1,50)/2 = 1,89m

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-104

Escada hidráulica
(canal de transição, escada, bacia de dissipação, rip-rap)
Escada Hidráulica Bacia
Dissipação
Tipo I
Riprap
Tubulação
Canal de
transição
295

Transição
saída da tubulação e entrada na escada hidráulica
tan α = 1/3Fr
Fr= número de Froude = V/ (g.y) 0,5
α= ângulo da parede lateral com respeito ao eixo do canal
L
321

Figura 7.51
Décimo primeiro passo
Transiçao= 1,89m
Verificação: 15 degraus com 0,20m de altura
Como temos patamar de 1,5m então 1,5 x 15= 22,5m é a projeção da escada
hidráulica
Comprimento da faixa do dissipador Tipo I do USBR =2,97m
Faixa do riprap =1,50m
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-105

Comprimento total= transição+ projeção da escada hidráulica+ dissipador de fundo
plano+ riprap após o dissipador.
Comprimento total= 1,89+ 22,5+2,97 + 1,50= 25,47m
Portanto em projeção temos 25,47m

7.38- Routing de bueiro
 Quando queremos deter enchentes ou executar um reservatório para
irrigação ou água potável temos que fazer um barramento onde haverá retenção de
certo volume de água e que proporcionará que seja retirada água para diversos
usos. Neste barramento temos que elaborar descarga de fundo, vertedor de
emergência calculado para um determinado período de retorno.
 O que vamos tratar neste capitulo é uma travessia com bueiro onde vamos
fazer um armazenamento da água como se fosse um reservatório, de modo a
manter uma determinada vazão máxima no bueiro conforme Figura (7.48).
 É o que chamaremos de routing de bueiro.

7.38.1 Routing
 Temos que ter a curva cota-volume-área e fazer o routing conforme Figura
(7.49). Para isto precisamos do hidrograma de entrada obtido por um Método de
cálculo de vazão máxima, como o SCS, Método Santa Barbara, etc.
 As dimensões do bueiro são feitas por tentativas, devendo-se atingir um
máximo predeterminado e um nível de água de maneira que não haja um
overtopping.



Figura 7.52- Curvas de nivel a montante do bueiro
Fonte: FHWA, 2001


Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-106

,,,,
Figura 7.53- Curva cota volume
Fonte: FHWA, 2001

7.38.2 Período de retorno
 Geralmente o período de retorno é de 100 anos a não ser quando a jusante
existe habitações e o risco do rompimento do bueiro seja grande e então adotamos
Tr=500 anos.

7.38.3 Método Modificado de Pulz
No routing hidrológico, no caso de reservatórios de detenção, é indicadoo
método de armazenamento ou seja o método modificado de Pulz elaborado em
1928.
A equação de continuidade ou a equação de routing de armazenamento da
seguinte forma conforme (Akan,1993).

I – Q = dS/dt Equação 7.18


Sendo:
I= vazão de entrada
Q= vazão de saída
S= volume armazenado
t= tempo

Aproximadamente temos:






 dS S
 ------ ≈ ------------
 dt t

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-107

A Equação (7.18) pode ser rescrita da seguinte maneira:

I . t - Q . t = S

,Se os subscritos 1 e 2 são usados para o tempo t e t + t, respectivamente,
então teremos:

(I1 + I2) (Q1+ Q2)
--------- t - ------------- t = S2 – S1
 2 2


(I1 + I2) Q1 1
--------- t + S1 - ------------- t = S2 + -------- Q2 t
 2 2 2

Multiplicando os dois membros da equação por x 2 temos:


(I1 + I2) t + 2 S1 – Q1 t = 2 S2+ Q2 t

Dividindo por t temos:


 ( I1 + I2 ) + ( 2 S1 / t - Q1 ) = ( 2 S2 / t + Q2 )


Sendo:

I1 = vazão no início do período de tempo
I2= vazão no fim do período de tempo
Q1= vazão de saída no início do período de tempo
Q2= vazão de saída no fim do período de tempo
t = duração do período de tempo
S1 = volume no início do período de tempo
S2= volume no fim do período de tempo


Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-108


7.38.4 Dimensionamento do bueiro
 O bueiro deverá ser dimensionado pelo método do FHWA, 2001 que é
adotado pelo autor.
 Na prática é necessário para cada altura do nível de água, ou seja, a carga no
bueiro conforme Figura (7.51) teremos uma vazão e obteremos uma curva de
performance conforme Figura (7.50) e que terá diversas formas, conforme o
controle está na entrada ou na saída.



 Figura 7.54- Curva de performance do bueiro
Fonte: FHWA, 2001

,


Figura 7.55- Esquema de bueiro com routing
Fonte: FHWA, 2001

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-109


Flutuação do bueiro
 FHWA, 2012 mostra o perigo de flutuação de um bueiro em chapas de aço ou
PVC devendo o mesmo ser ancorado lateralmente para que o bueiro não suba e isto
acontece principalmente na saida do bueiro.

Colar de concreto contra infiltração
 Em um bueiro sob um aterro devemos colocar espaços colares de concreto
para evitar a infiltração linear conforme Figura (7.52).

Figura 7.56- Colar anti-infiltração. Fonte: Fema, 2005

7.38.5 Velocidades
 Deverá ser calculada a velocidade máxima no bueiro e se ultrapassar
determinado valor, deverá ser feito dissipador de energia na saida do bueiro.
 Existem dissipadores dentro do bueiro, porém não vamos utilizá-los.
 Um dissipador muito usado é um degrau uma escada hidráulica, tomando-se
cuidado com a erosão.


7.38.6 Considerações sobre routing de bueiros
1. Dimensionar a vazão de pico e o hidrograma por algum método hidrólógico.
2. Geralmente temos uma rua ou avenida por onde o curso de água deverá
passar. Deverá ser calculado de maneira que o nível máximo da água chegue
no máximo a 0,5m abaixo do topo mais baixo da estrada.
3. A jusante da travessia pode existir alguma obra já executada que exija uma
vazão máxima permitida e que geralmente é menor que a vazão de pico
calculada.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-110

4. O período de retorno normalmente adotado é de 100 anos. Alguns estados
americanos verificam para período de retorno de 500 anos, podendo ou não a
água ultrapassar a avenida.
5. A montante da avenida deverá ter área suficiente para armazenamento da
água, pois, iremos usar o método de Pulz modificado para o routing do
reservatório.
6. Deveremos ter a curva cota, área e volume da bacia a montante da travessia.
7. O comprimento do bueiro depende da altura do aterro e da largura da pista da
avenida ou rua, sendo usado para estimativa o talude 1:2 a montante e 1:3 a
jusante.
8. A declividade do bueiro depende também do talvegue e geralmente adotamos
declividade baixa.
9. Fazemos um pré-dimensionamento usando a equação da continuidade
supondo uma velocidade máxima. Caso seja aceita em aduelas de concreto
podemos usar Vmax ≤ 5 m/s ou outra que julgar conveniente.
10. O ideal é que a altura do bueiro seja no mínimo 1,5m para manutenção e
inspeção
11. Fazemos os cálculos do bueiro para ver a cota máxima e a velocidade dentro
do mesmo.
12. Depois fazemos o routing do reservatorio sendo que a altura deverá ser
aproximadamente igual.
13. Está resolvido o problema.
14. Não esqueça que o problema é resolvido com muitas tentativas até se achar a
solução ótima hidráulica e economica.
15. O objetivo é fazermos os cálculos usando planilha em Excel.

Exemplo 7.32
Seja uma bacia hidrográfica com 4,5085 km2 ; tc= 68,06min e vazão de pico de
43m3/s obtida conforme método de I-PAI-WU. É fornecido o hidrograma sintético do
efluente que tem vazão máxima de 43m3/s. Na região passa uma avenida e existe
um problema a ser resolvido de que a vazão máxima que pode passar pelo bueiro
seja de 30 m3/s devido às condições a jusante.
 É fornecida a curva cota- área-volume conforme Tabela (7.23) e (7.24)

Tabela 7.24- Cotas de metro em metro com áreas e volumes obtidas com as
curvas de níveis.
 Cota
(m)
Area
 (m2)
Volume
acum (m3)
0 559 500 0
1 560 7109 3805
2 561 11517 13118
3 562 16084 26918
4 563 24123 47022
5 564 36293 77230
6 565 53095 121924
7 566 66662 181802
8 567 82939 256603

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-111


Tabela 7.25- Cotas de 0,10m em 0,10m e volume acumulado obtido por
interpolação linear
Cota
(m)
Vol
acmulado
(m3)
559,0 0
559,1 381
559,2 761
559,3 1142
559,4 1522
559,5 1903
559,6 2283
559,7 2664
559,8 3044
559,9 3425
560,0 3805
560,1 4736
560,2 5668
560,3 6599
560,4 7530
560,5 8462
560,6 9393
560,7 10324
560,8 11255
560,9 12187
561,0 13118
561,1 14498
561,2 15878
561,3 17258
561,4 18638
561,5 20018
561,6 21398
561,7 22778
561,8 24158
561,9 25538
562,0 26918
562,1 28928
562,2 30939
562,3 32949
562,4 34960
562,5 36970
562,6 38980
562,7 40991
562,8 43001
562,9 45012
563,0 47022
563,1 50043
563,2 53064
563,3 56084
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-112

563,4 59105
563,5 62126
563,6 65147
563,7 68168
563,8 71188
563,9 74209
564,0 77230
564,1 81699
564,2 86169
564,3 90638
564,4 95108
564,5 99577
564,6 104046
564,7 108516
564,8 112985
564,9 117455
565,0 121924
565,1 127912
565,2 133900
565,3 139887565,4 145875
565,5 151863
565,6 157851
565,7 163839
565,8 169826
565,9 175814
566,0 181802
566,1 189282
566,2 196762
566,3 204242
566,4 211722
566,5 219203
566,6 226683
566,7 234163
566,8 241643
566,9 249123
567,0 256603

Método de I-PAI-WU
 Como a área da bacia é maior que 2km2 usamos o método de I-PAI-WU que é
aceito pelo DAEE-SP obtemos a vazão de pico 43m3/s e o hidrograma sintético
conforme Figura (7.53).

 Tabela 7.26- Método de I-PAI-WU aplicado
Tr (anos) 100
tc (min) 68,06
I (mm/h) 84,28
Qb (m3/s) 0,00
Talvegue(km) 3,63
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-113

Decl (m/m) 0,002825
Decl (m/km) 8,3300
Kirpich tc (min) 68,06
tc (horas) 1,13
A (km2) 4,5085
F 1,52
C1 0,60
C2 0,38
C 0,50
Abaco K 0,97
Q (m3/s0 43,0
Qp (m3/s) 43,03
VT(m3)= 205170,8418
f=C.C!/C2 ,795
V1= 81525,07541
tb (s) 9535,624312
tb (h) 2,6
t1= 2xV1/Qp= 3789,000835
t1 (horas)= 1,05




Figura 7.57- Hidrograma sintético obtido usando o método de I-PAI-WU

 Com o hidrograma sintético a vazão de pico está a 1,05h e tb= 2,6h conforme
Tabela (7.26) fazemos por interpolação linear a Tabela (7.5) com o tempo variando
de 5min em 5min obtemos o hidrograma .da Tabela (7.27)



Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-114

 Tabela 7.27- Dados do hidrograma tempo x vazão
Tempo
(h)
Vazão
(m3/s)
0 0
1,05 43,03
2,6 0

Tabela 7.28- Hidrograma com intervalo de 5min sendo as vazões obtidas pelo
método de I-PAI-WU
t1 I1
min m3/s
0 0,0
5,00 3,4
10,00 6,8
15,00 10,2
20,00 13,7
25,00 17,1
30,00 20,5
35,00 23,9
40,00 27,3
45,00 30,7
50,00 34,1
55,00 37,5
60,00 41,0
65,00 42,1
70,00 39,8
75,00 37,5
80,00 35,1
85,00 32,8
90,00 30,5
95,00 28,2
100,00 25,9
105,00 23,6
110,00 21,3
115,00 19,0
120,00 16,6
125,00 14,3
130,00 12,0
135,00 9,7
140,00 7,4
145,00 5,1
150,00 2,8
155,00 0,5
160,00 0,0
165,00 0,0


Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-115

 Vamos resolver fazendo dois cálculos básicos, um relativo a bueiro e outro ao
Routing onde deverá ser reservado um volume de água suficiente de maneira a não
transpor a avenida. Não se trata de uma barragem e sim de uma travessia através
de bueiro.
 Este tipo de cálculo é mostrado nos estudos do Federal Highway
Administration, mas pouco usado no Brasil.


 O cálculo como é comum em hidráulica é feito por tentativas.
 Com a equação da continuidade
 Q= A. V
 Para um pré-dimensionamento como velocidade máxima em um bueiro é
de 5m/s então a área será:
 A= Q/V = 30m3/s/ 5m/s = 6m2

 Adotamos então aduela de concreto de 2,5m x 2,5m = 6,25m2 >6m2 OK
Nota: quando se adotar as dimensões da aduela verificar as dimensões das aduelas
vendidas na região.


Bueiro
 Primeiramente vamos calcular o bueiro para ver a altura máxima que chegará.
 Usaremos o modelo usado pelo FHWA que se utiliza de verificação da seção
de controle se está na entrada ou na saida conforme Tabela (7.28).

 Tabela 7.29- Bueiro para vazão de 30m3/s
Unidades do Sistema Internacional (SI)
1) Vazão total (m3/s) para Tr=100anos= 30
Quantidade de bueiros= 1
Vazão para cada unidade em m3/s para Tr=100anos Q = 30,00

2) Seção do canal à jusante do bueiro
Não esquecer de dados da largura e altura da água na seção de jusante

3) Assumir uma configuração inicial do bueiro por tentativas

Largura do bueiro de seção retangular em m = 2,50
Altura do bueiro de seçao retangular em m =D= 2,50
Area da seçao retangular A em m2= 6,25
Declividade do bueiro em m/m S= 0,00107
Cota de fundo do bueiro em m= 559 Dado de entrada
Cota da estrada em m 567 Dado de entrada
Cota máxima que a água de enchente pode atingir em m= 566,7 Dado de entrada
Comprimento do bueiro em m =L= 41,9 Dado de entrada
Cota de fundo na saida do bueiro (m)= 558,96

4) Cálculo da carga supondo o controle na entrada
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-116

Primeiramente supomos que o controle do bueiro seja na entrada e fazemos todos
os cálculos necessarios
Cálculo da relação ( Q/ A . D ^0,5) = 3,04 Calculado
Verifiquemos se o valor da relação Q/ A D^0,5 é maior que 2,21 trata-se de um orificio
submerso e temos a equaçao 15.21 para resolver
Se a relação Q/AD^0,5 for menor ou igual que 1,93 trata-se de um vertedor e teremos outra
equação para resolver (equaçao 15.22)

4.1 ) Equaçao de orificio quando Q/AD^0,5 >=2,21
Neste caso a entrada é submersa. Trata-se de um orificio.

4.1.1) Cálculo da carga de entrada HWi do orificio submerso
Primeiramente devemos consultar as tabelas dos coeficientes c, Y
Para a seção retangular, concreto armado, entrada com muro de testa, e muro de
ala com 45graus temos os seguintes dados da tabela 15.5 do livro
Cálculos Hidrologicos e Hidráulicos

Valor de c= 0,0347 Dado de entrada
Valor de Y= 0,81 Dado de entrada
Valor de Z= -0,5 * S = -0,000535 Calculado
Valor de K= 0,0260 Dado de entrada
Valor de M= 1,0000 Dado de entrada

Hwi/ D = 1,86 Calculado
Portanto a carga na entrada do bueiro é Hwi (m) = 4,65 Calculado
A cota máxima da carga será= cota do fundo bueiro+ carga Hwi= m 563,65 Calculado
Verificação: comparar com cota máxima tolerada Tudo bem Comparaçao usando "SE

4.2 ) Equação de vertedor quando Q/AD^0,5 <=1,93
Como Q/AD^0,5 < 1,93 entao trata-se de vertedor
Usamos a equaçao 15.18 do livro do Mays Hydraulic Design Handbook
Da Tabela 15.5 Plinio temos:
valor de K= 0,0260
valor de M= 1,0000
Altura critica Hc (m)=
Profundidade crítica de um bueiro de seçao retangular é dc= (q2/g) ^1/3
sendo g aceleraçao da gravidade = 9,81m/s2 nas unidades si e
dc= 2,45 Calculado
Vc= Q/ A = Q/ (dc . Largura) = 4,91 Calculado
Vc^2/2g = 1,23 Calculado
Hc=dc + Vc^2/2g = 3,67 Calculado
Valor de Z= -0,5 * S = -0,000535 Calculado
HW/D = 1,61 Calculado
HW (m)= 4,03 Calculado
Cota do nivel de água= cota do fundo bueiro na entrada + carga HW (m)= 563,03 Calculado
Verificação: comparar com cota máxima tolerada Tudo bem Comparaçao com "SE"

5 ) Cálculo supondo o controle do bueiro na saida
O TW que é o tailwater pode ser fornecido ou não. Pode ser calculado usado back
water calcution ou calculo da profundidade normal usando a seçao de jusante
TW= tailwater em m = 0,67 Dado fornecido
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-117

Profundidade crítica de um bueiro de seçao retangular é dc= (q2/g) ^1/3
sendo g aceleraçao da gravidade = 9,81m/s2 nas unidades si e
q = Q/largura do bueiro = m3/s / m 12,00 Calculado
Profundidade critica = dc (m) = 2,45 Calculado
Média da profundidade critica dc com altura do bueiro D= m 2,47 Calculado
Valor de ho será o maior dos valores entre a média e o Tailwater Tw =ho= 2,47 Calculado
Perda de carga na para controle do bueiro na saida (ver tabela 15.8)Ke = 0,2 Dado fornecido
Area molhada da seçao plena suposta (m2)= 6,25 Calculado
Velocidade em m/s supondo seçao plena=V= 4,80 Calculado
Perimetro molhado em P (m)= 10 Calculado
Raio hidraulico em m R= 0,63 Calculado
Coeficiente n de Manning = 0,018 Dado fornecido
V2/ 2g= 1,17 Calculado
Parcela da perda de carga na saida= 1,17 Calculado
Parcela da perda de carga na entrada= 0,23 Calculado
Parcela da perda distribuida no comprimento L do bueiro= 0,60 Calculado
Valor da carga H em m = soma das perdas 2,00 Calculado
Carga considerando o controle na saida Hwout= H + ho -S L= (m) 4,43 Calculado
Cota de fundo + carga= 563,43
6) Conclusao de onde está o controle do bueiro. Na entrada ou na saida ?
Para saber se a seçao de controle está na entrada ou na saida do bueiro, compara-se
as cotas Hwi e Hwout. Se Hwi > Hwout então o controle estará na entrada e
caso contrario na saida

Verificação para saber onde está a seção de controle do bueiro Controle na
 entrada
funçao SE


 Com o cálculo do bueiro que está na Tabela (7.28) concluímos que
para a vazão do efluente de 30m3/s que queremos e usando a seção
quadrada de 2,5m x 2,5m da aduela em concreto, obtemos a cota
máxima de 563,13m, pois, a seção de controle está na entrada.
 Como o bueiro está sob pressão funcionando a seção plena com
carga de 4,13m a velocidade da água dentro do bueiro é obtida usando
a equação da continuidade e será de 4,80m/s < 5,0m/s OK.


Routing do reservatório
 Até a altura de 2,5m a aduela funcionará como um vertedor usando a
equação
 Q= 1,55 x L x H 3/2
Sendo:
Q= vazão (m3/s)
L= largura do bueiro= 2,5m
H= altura de água no bueiro (m)

 A partir de 2,5m de altura o bueiro funcionará como um orifício usando a
equação:
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-118

 Q= Cd .Ao (2.g.H) 0,5
Sendo:
Q= vazão do orifício (m3/s)
Cd= 0,62
Ao= area da seção transversal (2,5 x 2,5)
g= 9,81 m/s2
H= altura até o meio da seção (m)

 Na Tabela (7.30) está a base de dados para o método modificado de Pulz
para o routing do reservatório.

Tabela 7.30- Altura do bueiro, vazões, volume armazenado e 2S/∆t + Q .
Altura Bueiro Volume (m3) 2S/deltat +Q
m (m3/s) armazenado
559,0 0 0 0
559,1 0,12 381 2,66
559,2 0,35 761 5,42
559,3 0,64 1142 8,25
559,4 0,98 1522 11,13
559,5 1,37 1903 14,05
559,6 1,80 2283 17,02
559,7 2,27 2664 20,03
559,8 2,77 3044 23,07
559,9 3,31 3425 26,14
560,0 3,88 3805 29,24
560,1 4,47 4736 36,05
560,2 5,09 5668 42,88
560,3 5,74 6599 49,74
560,4 6,42 7530 56,62
560,5 7,12 8462 63,53
560,6 7,84 9393 70,46
560,7 8,59 10324 77,42
560,8 9,36 11255 84,39
560,9 10,15 12187 91,39
561,0 10,96 13118 98,41
561,1 11,79 14498 108,45
561,2 12,64 15878 118,50
561,3 13,52 17258 128,57
561,4 14,41 18638 138,66
561,5 15,32 20018 148,77
561,6 19,94 21398 162,60
561,7 20,67 22778 172,52
561,8 21,37 24158 182,42
561,9 22,05 25538 192,30
562,0 22,71 26918 202,16
562,1 23,35 28928 216,20
562,2 23,97 30939 230,23
562,3 24,58 32949 244,24
562,4 25,17 34960 258,23
562,5 25,75 36970 272,21
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-119

562,6 26,31 38980 286,18
562,7 26,87 40991 300,14
562,8 27,41 43001 314,08
562,9 27,94 45012 328,02
563,0 28,46 47022 341,94
563,1 28,98 50043 362,60
563,2 29,48 53064 383,24
563,3 29,98 56084 403,87
563,4 30,46 59105 424,50
563,5 30,94 62126 445,12
563,6 31,42 65147 465,73
563,7 31,88 68168 486,33
563,8 32,34 71188 506,93
563,9 32,79 74209 527,52
564,0 33,24 77230 548,10
564,1 33,68 81699 578,34
564,2 34,11 86169 608,57
564,3 34,54 90638 638,80
564,4 34,97 95108 669,02
564,5 35,38 99577 699,23
564,6 35,80 104046 729,44
564,7 36,21 108516 759,65
564,8 36,61 112985 789,85
564,9 37,01 117455 820,04
565,0 37,41 121924 850,23
565,1 37,80 127912 890,55
565,2 38,19 133900 930,85
565,3 38,57 139887 971,15
565,4 38,95 145875 1011,45
565,5 39,33 151863 1051,75
565,6 39,70 157851 1092,04
565,7 40,07 163839 1132,33
565,8 40,44 169826 1172,61
565,9 40,80 175814 1212,89
566,0 41,16 181802 1253,17
566,1 41,51 189282 1303,40
566,2 41,87 196762 1353,62
566,3 42,22 204242 1403,83
566,4 42,57 211722 1454,05
566,5 42,91 219203 1504,26
566,6 43,25 226683 1554,47
566,7 43,59 234163 1604,68
566,8 43,93 241643 1654,88
566,9 44,26 249123 1705,08
567,0 44,59 256603 1755,28

 O routing propriamente dito está na Tabela (7.30) onde aparece o tempo em
min e o hidrograma efluente na coluna 9.

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-120



 Tabela 7.31- Routing do reservatório supondo bueiro 2,5 x 2,5
1 2 3 4 5 6 7 8 9 10
Tempo t1 t2 I1 I2 I1+I2 [2S1/∆t - Q1] [2S2/∆t+Q2] Q2 2S2/∆t - Q2
 min min m3/s m3/s m3/s m3/s m3/s m3/s m3/s
1 0 5,00 0,0 3,4 3,41 0 3,41 0,18 3,05
2 5,00 10,00 3,4 6,8 10,24 3,05 13,28 1,27 10,75
3 10,00 15,00 6,8 10,2 17,06 10,75 27,81 3,61 20,58
4 15,00 20,00 10,2 13,7 23,89 20,58 44,47 5,24 33,98
5 20,00 25,00 13,7 17,1 30,71 33,98 64,70 7,24 50,22
6 25,00 30,00 17,1 20,5 37,54 50,22 87,76 9,74 68,28
7 30,00 35,00 20,5 23,9 44,37 68,28 112,65 12,15 88,35
8 35,00 40,00 23,9 27,3 51,19 88,35 139,54 14,49 110,57
9 40,00 45,00 27,3 30,7 58,02 110,57 168,58 20,38 127,82
10 45,00 50,00 30,7 34,1 64,84 127,82 192,66 22,07 148,52
11 50,00 55,00 34,1 37,5 71,67 148,52 220,19 23,52 173,14
12 55,00 60,00 37,5 41,0 78,49 173,14 251,63 24,89 201,86
13 60,00 65,00 41,0 42,1 83,03 201,86 284,88 26,26 232,36
14 65,00 70,00 42,1 39,8 81,84 232,36 314,20 27,41 259,38
15 70,00 75,00 39,8 37,5 77,22 259,38 336,59 28,26 280,07
16 75,00 80,00 37,5 35,1 72,59 280,07 352,66 28,73 295,20
17 80,00 85,00 35,1 32,8 67,97 295,20 363,17 28,99 305,19
18 85,00 90,00 32,8 30,5 63,34 305,19 368,53 29,12 310,29
19 90,00 95,00 30,5 28,2 58,72 310,29 369,01 29,13 310,74
20 95,00 100,00 28,2 25,9 54,10 310,74 364,84 29,03 306,78
21 100,00 105,00 25,9 23,6 49,47 306,78 356,25 28,82 298,61
22 105,00 110,00 23,6 21,3 44,85 298,61 343,46 28,50 286,46
23 110,00 115,00 21,3 19,0 40,23 286,46 326,68 27,89 270,90
24 115,00 120,00 19,0 16,6 35,60 270,90 306,51 27,11 252,28
25 120,00 125,00 16,6 14,3 30,98 252,28 283,26 26,19 230,87
26 125,00 130,00 14,3 12,0 26,35 230,87 257,22 25,12 206,97
27 130,00 135,00 12,0 9,7 21,73 206,97 228,71 23,90 180,90
28 135,00 140,00 9,7 7,4 17,11 180,90 198,01 22,43 153,15
29 140,00 145,00 7,4 5,1 12,48 153,15 165,64 20,17 125,31
30 145,00 150,00 5,1 2,8 7,86 125,31 133,17 13,92 105,32
31 150,00 155,00 2,8 0,5 3,24 105,32 108,56 11,80 84,96
32 155,00 160,00 0,5 0,0 0,46 84,96 85,42 9,47 66,47
33 160,00 165,00 0,0 0,0 0,00 66,47 66,47 7,43 51,62
34 165,00 170,00 0,0 0,0 0,00 51,62 51,62 5,93 39,76
35 170,00 175,00 0,0 0,0 0,00 39,76 39,76 4,81 30,14
36 175,00 180,00 0,0 0,0 0,00 30,14 30,14 3,95 22,24
37 180,00 185,00 0,0 0,0 0,00 22,24 22,24 2,64 16,96
38 185,00 190,00 0,0 0,0 0,00 16,96 16,96 1,79 13,38
39 190,00 195,00 0,0 0,0 0,00 13,38 13,38 1,28 10,82
40 195,00 200,00 0,0 0,0 0,00 10,82 10,82 0,94 8,93
41 200,00 205,00 0,0 0,0 0,00 8,93 8,93 0,72 7,49
42 205,00 210,00 0,0 0,0 0,00 7,49 7,49 0,56 6,38
43 210,00 215,00 0,0 0,0 0,00 6,38 6,38 0,44 5,49
44 215,00 220,00 0,0 0,0 0,00 5,495,49 0,35 4,78
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-121

45 220,00 225,00 0,0 0,0 0,00 4,78 4,78 0,29 4,19
46 225,00 230,00 0,0 0,0 0,00 4,19 4,19 0,25 3,70
47 230,00 235,00 0,0 0,0 0,00 3,70 3,70 0,21 3,28
48 235,00 240,00 0,0 0,0 0,00 3,28 3,28 0,17 2,94
49 240,00 245,00 0,0 0,0 0,00 2,94 2,94 0,15 2,65
50 245,00 250,00 0,0 0,0 0,00 2,65 2,65 0,12 2,40
51 250,00 255,00 0,0 0,0 0,00 2,40 2,40 0,11 2,18
52 255,00 260,00 0,0 0,0 0,00 2,18 2,18 0,10 1,98
53 260,00 265,00 0,0 0,0 0,00 1,98 1,98 0,09 1,80
54 265,00 270,00 0,0 0,0 0,00 1,80 1,80 0,08 1,63
55 270,00 275,00 0,0 0,0 0,00 1,63 1,63 0,08 1,48
56 275,00 280,00 0,0 0,0 0,00 1,48 1,48 0,07 1,35
57 280,00 285,00 0,0 0,0 0,00 1,35 1,35 0,06 1,22
58 285,00 290,00 0,0 0,0 0,00 1,22 1,22 0,06 1,11
59 290,00 295,00 0,0 0,0 0,00 1,11 1,11 0,05 1,01
60 295,00 300,00 0,0 0,0 0,00 1,01 1,01 0,05 0,91
61 300,00 305,00 0,0 0,0 0,00 0,91 0,91 0,04 0,83
62 305,00 310,00 0,0 0,0 0,00 0,83 0,83 0,04 0,75
63 310,00 315,00 0,0 0,0 0,00 0,75 0,75 0,03 0,68
64 315,00 320,00 0,0 0,0 0,00 0,68 0,68 0,03 0,62
65 320,00 325,00 0,0 0,0 0,00 0,62 0,62 0,03 0,56
66 325,00 330,00 0,0 0,0 0,00 0,56 0,56 0,03 0,51
67 330,00 335,00 0,0 0,0 0,00 0,51 0,51 0,02 0,46
68 335,00 340,00 0,0 0,0 0,00 0,46 0,46 0,02 0,42
69 340,00 345,00 0,0 0,0 0,00 0,42 0,42 0,02 0,38
70 345,00 350,00 0,0 0,0 0,00 0,38 0,38 0,02 0,35
71 350,00 355,00 0,0 0,0 0,00 0,35 0,35 0,02 0,32
72 355,00 360,00 0,0 0,0 0,00 0,32 0,32 0,01 0,29
73 360,00 365,00 0,0 0,0 0,00 0,29 0,29 0,01 0,26
74 365,00 370,00 0,0 0,0 0,00 0,26 0,26 0,01 0,24
75 370,00 375,00 0,0 0,0 0,00 0,24 0,24 0,01 0,21
76 375,00 380,00 0,0 0,0 0,00 0,21 0,21 0,01 0,19
77 380,00 385,00 0,0 0,0 0,00 0,19 0,19 0,01 0,18
78 385,00 390,00 0,0 0,0 0,00 0,18 0,18 0,01 0,16
79 390,00 395,00 0,0 0,0 0,00 0,16 0,16 0,01 0,15
80 395,00 400,00 0,0 0,0 0,00 0,15 0,15 0,01 0,13
81 400,00 405,00 0,0 0,0 0,00 0,13 0,13 0,01 0,12
82 405,00 410,00 0,0 0,0 0,00 0,12 0,12 0,01 0,11
83 410,00 415,00 0,0 0,0 0,00 0,11 0,11 0,01 0,10
84 415,00 420,00 0,0 0,0 0,00 0,10 0,10 0,00 0,09
 Obtemos então para o bueiro com 2,5mx2,5m a vazão de 29,13m3/s < 30m3/s
OK. Obtemos também o volume de 53.064m3 que estará na cota 563,03m que está
bem abaixo da cota máxima e portanto OK.
 Está portanto determinado o bueiro de 2,5 x 2,5m.
Dissipador de energia a jusante do bueiro
 Caso queiramos dar continuação deveríamos fazer o cálculo a jusante do
bueiro de um dissipador de energia que poderá ser um degrau ou degraus.
 Podemos também pensar em fazer um riprap em bacias.


Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-122

7.39- Torre de captação de água e descarregador de fundo de seção circular
Uma maneira usual na construção de pequenos barramentos é construir uma
tubulação de concreto que servirá de descarregador de fundo.
Servirá para conduzir a vazão base da bacia e servirá posteriormente para o
esvaziamento da barragem com torre de concreto e instalação de stop logs de
madeira que facilitam as operações.



Figura 7.58- Barramento de terra. Fonte: DAEE, 1985

Neste capitulo trataremos somente de descarregador de fundo de seção
circular e para cálculos mais elaborados sugerimos consultar o capitulo de Bueiros
elaborado por nós e baseado no FHWA.
A Figura (7.55) mostra o perfil de um barramento com o descarregador de
fundo e a torre de captação de água que terá acesso desde o topo da barragem até
o topo da torre de captação de água.
Trata-se do dimensionamento de bueiro, cujo diâmetro mínimo conforme DAEE
é de 0,80m para efeito de manutenção e inspeção.


Figura 7.55- Esquema do descarregador de fundo mostrando uma torre de captação com
acesso. Fonte: DAEE,2006

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-123


Figura 7.59- Esquema do descarregador de fundo mostrando uma torre de
captação com acesso. Fonte: Georgia


 Na Figura (81.3) notamos que o vertedor de emergência fica num dos lados da barragem e no
caso está no lado direito e o descarregador de fundo e a torre de captação de água fica mais ou
menos no meio da barragem.

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-124


Figura 7.60- Esquema do vertedor de emergência. Fonte: DAEE, 2006


7.39.1 Torre de captação de água e descarregador de fundo de seção
circular.
Na torre de captação de água ficam os stop logs para esvaziamento da represa
bem como orifícios para esvaziamento de volume temporário para melhoria da
qualidade das águas pluviais e volume de enchente para Tr=25anos, por exemplo. A
vazão devido a Tr=100anos ou Tr=1000anos será feita pelo vertedor de emergência
que é construído num lugar seguro a direita ou a esquerda do barramento.
A torre de captaçãop é construída em concreto armado e de forma retangular.
Nela existem orifícios e vertedores.
Há dois problemas para resolver: o dimensionamento da tubulação e devemos
saber se o bueiro tem controle na entrada ou se tem controle na saída.


Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-125




Figura 7.61 – Torre de captação de água em estrutura de concreto com seção retangular na barragem
para as varias entradas
Fonte: Geórgia; New York


Figura 7.58 - Exemplo de torre de captação de água em concreto com seção circular observando-se os
dispositivos para evitar o entupimento.
Fonte: Hall, 2001

Decidido isto, o dimensionamento da vazão de descarga servirá
como base para o exame do routing.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-126

Vamos apresentar de maneira simplificada, sem usar nomogramas, os métodos
de dimensionamento do bueiro para controle na entrada e controle na saída para
tubos de seção circular.


7.39.2 Controle na entrada
O Federal Highway Administration (FHWA) dos Estados Unidos, através de
Norman et al., elaborou em 1985 um método semi-empírico, que se baseia no
conceito de seção de controle na entrada e seção de controle na saída. Todas as
pesquisas foram feitas pelo National Bureau of Standards (NBS).
No controle da entrada o bueiro poderá trabalhar como orifício (submerso) ou
como vertedor (não submerso). O caso mais usual é trabalhar como bueiro
submerso, dada a Torre de captação de água que deverá ser construída.


7.37.3 Bueiro submerso
A equação do orifício (submerso), adaptado para as unidades do Sistema
Internacional (SI), é a seguinte:
(Hwi /D)= c . ( 1,811 . Q/ A . D 0,5 ) 2 + Y + Z para (Q/ A D 0,5)  2,21
Sendo:
Hwi = carga na entrada acima da geratriz inferior na entrada do bueiro (m)
D= altura do bueiro (m)
c= coeficiente fornecido pela Tabela (7.31) sendo por exemplo c= 0,0398
Y= valor fornecido pela Tabela (7.31) sendo Y= 0,67
S= declividade do bueiro (m/m), por exemplo, S= 0,005m/m
Z= termo para a declividade do bueiro sendo Z= 0,7 x S, para entrada
acompanhando a saia do aterro e Z= -0,7x S em outros casos
Q= vazão de pico da bacia hidrológica (m3/s)
A= área da seção transversal do bueiro (m2)
Tirando o valor de Q temos:Q= 0,43 x D 2,5 x [( Hw/D – Y - Z )/c] 0,5
 Q= 0,43 x D 2,5 x [( Hw/D – Y +0,7S )/c] 0,5 (Equação 7.19)
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-127


7.39.3 Bueiro não submerso
Quando o bueiro não está submerso, funciona como um vertedor e neste
pode ser aplicada a equação simplificada e fácil de ser aplicada:

(Hwi /D)= Hc/D + K . (1,811. Q/ A . D 0,5) M + Z
Tirando-se o valor de Q temos:

Q= (Hw/D – Hc/D +0,7x S) (1/M) x ( A. D 0,5)/ (1,811 x K (1/M) ) (Q/ A D 0,5)  1,93
(Equação 7.20)

Sendo:
Q= vazão (m3/s)
Hw= carga na entrada (m)
Hc=yc+ V2/2g
V=Q/(yc x B)
yc= altura crítica (m)
S= declividade da tubulação (m/m)
A= área da seção transversal da tubulação ou da seção retangular (m2)
D= altura da seção retangular ou diâmetro da tubulação (m)
K, M= coeficientes obtidos consultando a Tabela (7.31)

 Existe uma equação simplificada para o mesmo problema denominada
pela FHWA de (Form2) que não usaremos:

(Hwi /D)= K . (1,811. Q/ A . D 0,5) M para (Q/ A D 0,5)  1,93
Q= (Hw/D) (1/M) x A x D0,5/ (1,811 x K (1/M) )

Grizzard et al.,1996 in Water Resources Handbook, Mays, 1993 cita a Tabela
(7.32) com as formas e entrada de bueiros mais freqüentes.

Tabela 7.32 - Constantes para seção de controle na entrada em bueiros

Forma do bueiro ou material e descrição do tipo de entrada do bueiro

Não submerso

Submerso

K M c Y
Tubo de concreto
Entrada em ângulo reto com muros de ala de testa 0,0098 2,000 0,0398 0,670
Entrada em ranhura com muros de ala e de testa 0,0018 2,000 0,0292 0,740
Entrada projetante com ranhuras ou encaixe 0,0045 2,000 0,0317 0,690

Tubos de Chapas Metálicas
Entrada com muro de testa 0,0078 2,000 0,0379 0,690
Entrada alinhada com a declividade da estrada 0,0210 1,330 0,0463 0,750
Entrada projetante 0,0340 1,500 0,0553 0,540

Tubos em anéis circulares
Anéis com alargamento na entrada em ângulo de 45  0,0018 2,500 0,0300 0,740
Anéis com alargamento na entrada em ângulo de 33,7 0,0018 2,500 0,0243 0,830
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-128


Seção retangular
Com muros de ala alargado de 30 a 75 0,0260 1,000 0,0347 0,810
Com muros de ala alargado de 90 e 15 0,0610 0,750 0,0400 0,800
Com muros de alas de 0 0,0610 0,750 0,0423 0,820
 Fonte: Grizzard et al. in Urban Stormawater Management, cap. 26.13, Federal Highway Administration (FHWA,
1985)


Nota: para o valor (Q/ A D 0,5) existe uma faixa intermediaria não definida entre
1,93 e 2,21 e dentro desta faixa o bueiro poderá estar submerso ou não
submerso e será resolvido por tentativa, supondo um caso e outro. Akan,2006
sugere uma interpolação.



Equações semi-empiricas para estimativa da altura crítica yc
French in Mays, 1999 em seu livro Hydraulic Design Handbook capítulo 3.7-
Hydraulic of Open Channel Flow, mostra quatro equações semi-empíricas para a
estimativa da altura crítica yc extraídas de trabalho de Straub, 1982.
Primeiramente é definido um termo denominado
 = Q2 / g ( Equação 7.21)
sendo Q a vazão (m3/s) e g=9,81 m/s2.
.
Seção circular
 yc = (1,01 / D 0,26) .  0,25 (Equação 7.22)
sendo D o diâmetro da tubulação.

Altura crítica
A altura crítica da água no canal que chega a água para a escada hidráulica é
dada pela equação:
dc= [Q 2/ (g B2)](1/3)
dc= [q 2/ (g)](1/3)
Sendo:
dc= altura crítica do canal no início da escada hidráulica (m)
Q= vazão total (m3/s)
B= largura da escada hidráulica (m)
g= aceleração da gravidade = 9,81m/s2

Exercício 7.33
Calcular a altura crítica de um tubo de concreto de diâmetro de 1,5m para conduzir
uma vazão de 7,1m3/s.
Primeiramente calculamos 
 = Q2 / g = 7,12 / 9,81 = 5,14

 yc = (1,01 / D 0,26) .  0,25 = (1,01 / 1,50,26) x 5,14 0,25 = 1,37m

Portanto, a altura critica no tubo é de 1,37m

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-129


7.39.4 Controle na saída
A tubulação pode de seção plena no seu funcionamento e o fim da tubulação
não é submerso. Basicamente temos a equação abaixo, usada na Geórgia, 2001 e
New York, 2002 na seguinte forma:
Q = A [(2.g .h) / (1+ Km +Kp. L)]0,5 (Equação 7.23)

Sendo:
Q= capacidade da tubulação (m3/s);
A= área da seção transversal da tubulação (m2);
D= diâmetro da tubulação (m);
g= aceleração da gravidade (9,81m/s2);
h= diferença de nível da lâmina de água e do centro da tubulação de descarga
ou da altura de água a jusante, ou seja, o tailwater (m). Usualmente usa-se D/2.
L= comprimento da tubulação (m);
Km= coeficiente de perda de carga localizada, usualmente Km= 1.
n= coeficiente de rugosidade de Manning. Usualmente n= 0,015
Kp= perda localizada da tubulação= 125 x n2 / D (4/3)


Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-130



Figura 7.62- Esquema da torre de captação de água de concreto com o
descarregador de fundo da barragem.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-131



Figura 7.63- Esquema das diversas captações da Torre de captação de água:
volume temporario, enchentes e stop log para esvaziamento.


Exemplo 7.32 – Considerando a carga até o nível máximo ocupado por
Tr=100anos
Considerando o orificio com diâmetro de 0,30 e altura 2,78m da superficie para
Tr=100anos e considerando que o vertedor para Tr=25anos c om 1,45m de largura
por 1,42m de altura e distante média de 1,44 da superficie, teremos vazão do orificio
de 0,34m3/s do orificio retangular de 6,8m3/s totalizando 7,1m3/s.
Para o cálculo do tubo de descarga, que vai da tomada de água e passa por
baixo da barragem.
Supondo:
Km= 1
n= 0,013 concreto armado
Cota do nível de água máximo maximorum= 703,75m
Cota do fundo da torre= 700,25m
Cota do lançamento da tubulação= 700,00m
Diâmetro do tubo= 1,50m (diametro minimo de 0,80m conforme DAEE)
h= (703,75- (700 + D/2)= (703,75- 700,75)= 3,00m
Declividade S=0,005m/m
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-132

h= 3,00m (diferença entre o nível da entrada e a média do diâmetro médio da
tubulação no lançamento).
Comprimento da tubulação= 50m
Vamos ver se o controle está na saída ou na entrada.
Controle na entrada
Sendo usualmente os tubos em concreto e entrada em ângulo reto usamos os
coeficientes da Tabela (7.31).
Primeiramente calcuamos Q/A.D 0,5.
A= PI x D2/4= 1,767m2
Q/A.D 0,5 = 7,1/(1,767x1,5 0,5)= 3,2
Como (Q/ A D 0,5) ≥ 2,21 trata-se de bueiro submerso.

Q= 0,43 x D 2,5 x [( Hw/D – Y +0,7.S )/c] 0,5

Hw= cota do nível de água – cota do fundo da torre= 703,75m –700,25= 3,50m
Hw/D =3,50 / 1,50 = 2,33
 Y=0,67 da Tabela (81.2)
 c=0,0398
 Q= 0,43 x D 2,5 x [( Hw/D – Y +0,7S )/c] 0,5
 Q= 0,43 x 1,5 2,5 x [( 2,33 – 0,67 +0,7x0,005 )/0,0398] 0,5
 Q= 7,67m3/s
 Portanto, a vazão no controle da entrada para bueiro submerso é 7,67m3/s


Controle na saída
 Q= A [(2.g .h) / (1+ Km +Kp. L)]0,5
Sendo:
Q= capacidade da tubulação (m3/s);
A= área da seção transversal da tubulação (m2);
D= diâmetro da tubulação (m);
g= aceleração da gravidade (9,81m/s2);
h= diferença de nível da lâmina de água e do centro da tubulação de descarga
ou da altura de água a jusante, ou seja o tailwater (m). Usa-se D/2.
L= comprimento da tubulação (m);
Km= coeficiente de perda de carga localizada, usualmente Km= 1.
n= coeficiente de rugosidade de Manning. Usualmente n= 0,013
Kp= perda localizada da tubulação= 125 x n2 / D (4/3)
D= 1,50m L=50m
A=  D2/4= 1,767m2
Kp= 125 x n2 / D (4/3) = 125 x 0,0132 / 1,5 (4/3) = 0,0123
h= 703,75- (700 + 1,5/2)= (703,75- 700,75)= 3,00m

Q= A [(2.g .h) / (1+ Km +Kp. L)]0,5 =1,767 [(2 x 9,81 x 3,00) / (1+ 1 + 0,0123 x 50) ]0,5
 Q= 8,38m3/s

Conclusão:Como o controle na entrada é 7,67m3/s é menor que a vazão de controle
na saída de 8,38m3/s da seção, será o de menor vazão, isto é, o controle será na
entrada.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-133

Portanto, como 7,67m3/s >7,1m3/s o controle é na entrada e a tubulação com
diâmetro de 1,50m está bem dimensionada.

Exemplo 7.33 – Mesmos dados anteriores, mas com diametro D=0,80m
Vamos mostrar que se usássemos D=0,80m não atenderia o solicitado, pois a vazão
de controle seria de saida com 2,20m3/s que é bem menor que os 7,1m3/s
necessarios. Daí ser necessario aumentar o diâmetro. Isto foi feito até chegarmos ao
diâmetro de 1,50m citado no Exemplo (7.32).


Tabela 7.33- Usando dados do Exemplo (7.32), mas usando diametro D=0,80m
Tubo de concreto
Entrada de dados
Vazão (m3/s)= 7,10
Diametro (m)= 0,80
Declividadade S (m/m)= 0,005
Rugosidade de Manning n= 0,013
Comprimento da tubulação de descarga (m)= 50,00
Cota do nivel de água (m)= 703,75
Cota do fundo da torre (m)= 700,25
Cota da geratriz inferior da saida da tubulação de descarga (m)= 700,00

Controle na entrada
Bueiro submerso
Area A (m2)= 0,502656
Q/A.D^0,5= 15,79
Verificação se o bueiro está submerso= Bueiro Submerso
Hw= 3,50
Hw/D= 4,38
c= 0,03980
Y= 0,67
Vazão calculada para bueiro submerso (m3/s)= 2,38

Controle na saida
Km= 1
Kp=125n^2/D^(4/3)= 0,0284
h (m)= 3,350
Vazao de controle na saida (m3/s)= 2,20




Exemplo 7.34 – Considerando a carga até o nível máximo ocupado por
Tr=25anos
Considerando o orificio com diâmetro de 0,30 e altura 2,78m da superficie para
Tr=25anos e considerando que o vertedor para Tr=25anos com 1,45m de largura por
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-134

1,42m de altura e distante média de 1,44 da superficie, teremos vazão do orificio de
0,34m3/s do orificio retangular de 6,8m3/s totalizando 3,74m3/s.
Para o cálculo do tubo de descarga, que vai da tomada de água e passa por
baixo da barragem.
Supondo:
Km= 1
n= 0,013 concreto armado
Cota do nível de água máximo maximorum= 703,50m
Cota do fundo da torre= 700,25m
Cota do lançamento da tubulação= 700,00m
Diâmetro do tubo= 1,50m (diametro minimo de 0,80m conforme DAEE)
h= (703,50- (700 + D/2)= (703,75- 700,75)= 2,75m
Declividade S=0,005m/m
h= 2,750m (diferença entre o nível da entrada e a média do diâmetro médio da
tubulação no lançamento).
Comprimento da tubulação= 50m
amos ver se o controle está na saída ou na entrada.
Controle na entrada
Sendo usualmente os tubos em concreto e entrada em ângulo reto usamos os
coeficientes da Tabela (7.31).
Primeiramente calcuamos Q/A.D 0,5.
A= PI x D2/4= 1,767m2
Q/A.D 0,5 = 3,74/(1,767x1,5 0,5)= 1,73
(Q/ A D 0,5)  1,93

Q= (Hw/D – yc +0,7x S) (1/M) x ( A. D 0,5)/ (1,811 x K (1/M) )
Como (Q/ A D 0,5) ≥ 2,21 trata-se de bueiro submerso.

Hw= cota do nível de água – cota do fundo da torre= 703,50m –700,25= 3,25m
Hw/D = 3,25 / 1,50 = 2,17

 Q= (Hw/D – yc/D +0,7x S) (1/M) x ( A. D 0,5)/ (1,811 x K (1/M) )

Altura crítica yc
  = Q2 / g =3,74 2/9,81= 1,43
sendo Q a vazão (m3/s) e g=9,81 m/s2.
.
Seção circular
 yc = (1,01 / D 0,26) .  0,25
sendo D o diâmetro da tubulação.
 yc = (1,01 / 1,5 0,26) . 1,430,25
 yc=0,99m
Hw= 703,50- 700,25= 3,25m
S= 0,005m/m
K=0,0098
M=2

 Q= (Hw/D – yc/D +0,7x S) (1/M) x ( A. D 0,5)/ (1,811 x K (1/M) )
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-135

 Q= (2,17 – 0,99/1,5 +0,7x 0,005) (1/2) x ( 1,767 x 1,50,5)/ (1,811 x 0,0098 (1/2) )
 Q= 13,10m3/s
 Portanto, a vazão no controle da entrada para bueiro submerso é 13,10m3/s


Controle na saída
 Q= A [(2.g .h) / (1+ Km +Kp. L)]0,5
Sendo:
Q= capacidade da tubulação (m3/s);
A= área da seção transversal da tubulação (m2);
D= diâmetro da tubulação (m);
g= aceleração da gravidade (9,81m/s2);
h= diferença de nível da lâmina de água e do centro da tubulação de descarga
ou da altura de água a jusante, ou seja o tailwater (m). Usa-se D/2.
L= comprimento da tubulação (m);
Km= coeficiente de perda de carga localizada, usualmente Km= 1.
n= coeficiente de rugosidade de Manning. Usualmente n= 0,013
Kp= perda localizada da tubulação= 125 x n2 / D (4/3)
D= 1,50m L=50m
A=  D2/4= 1,767m2
Kp= 125 x n2 / D (4/3) = 125 x 0,0132 / 1,5 (4/3) = 0,0123
h= 703,50- (700 + 1,5/2)= (703,50- 700,75)= 2,75m

Q= A [(2.g .h) / (1+ Km +Kp. L)]0,5 =1,767 [(2 x 9,81 x 2,75) / (1+ 1 + 0,0123 x 50) ]0,5
 Q= 8,03m3/s

Conclusão:
Como o controle na entrada é 13,10m3/s é maior que a vazão de controle na
saída de 8,03m3/s da seção, será o de menor vazão, isto é, o controle será na
saida.
Portanto, como 8,03m3/s >3,74m3/s o controle é na saida e a tubulação com
diâmetro de 1,50m está bem dimensionada.



Exemplo 7.35 Considerando na máximo na cota 704,23m

 Tabela 7.34- Cálculo usando cota de nivel de água 704,23m
Tubo de concreto
Entrada de dados
Vazão (m3/s)= 7,10
Diametro (m)= 1,50
Declividadade S (m/m)= 0,005
Rugosidade de Manning n= 0,013
Comprimento da tubulação de descarga (m)= 50,00
Cota do nivel de água (m)= 704,23
Cota do fundo da torre (m)= 700,25
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-136

Cota da geratriz inferior da saida da tubulação de descarga (m)= 700,00

Controle na entrada
Bueiro submerso
Area A (m2)= 1,76715
Q/A.D 0,5= 3,28
Verificação se o bueiro está submerso= Bueiro Submerso
Hw= 3,98
Hw/D= 2,65

c=
0,03980
Y= 0,67
Vazão calculada para bueiro submerso (m3/s)= 8,37

Controle na entrada
Bueiro não submersoVerificação se o bueiro é não submerso=
K= 0,0098
M= 2
Altura crítica de seção circular
Phi= 5,14
yc= (m)= 1,37
 (completo) m3/s= 13,70


Controle na saida
Km= 1
Kp=125n 2/D (4/3) = 0,0123
h (m)= 3,480
Vazao de controle na saida (m3/s)= 9,03

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-137


Exemplo 7.35
Dado um barramento com os dados da Tabela (7.35) dimensionar o bueiro.


Tabela 7.35- Descarregador de fundo da Barragem 2
Santa Rosa barragem 2
Aduela de concreto armado com muros de ala 0º
Calculos preliminares- calculos das vazões nos orificios
Orificio retangular para Tr=25anos
Largura do vertedor (m)=L= 6,7
Cota da base do vertedor (m)= 770,90
Cota da parte mais alta do vertedor (m) 771,50
Vazão que passa no vertedor retangular (m3/s)= 11,54
Orificio circular
Diametro do orificio (m)= 0,25
Cota da base do orificio (m)= 770,1
Vazao no orificio (m3/s)= 0,19
Vazão total =vertedor retangular+orificio (m3/s)= 11,74
Altura da aduela (m)= 2,00
Declividadade S (m/m)= 0,005
Rugosidade de Manning n= 0,018
Comprimento da tubulação de descarga (m)= 30,00
Cota do nivel de água máxima do reservatório (m)= 772,30
Cota do fundo da torre (m)= 768,00
Cota da geratriz inferior da saida da tubulação de descarga a jusante (m)= 767,85

Controle na entrada
Bueiro submerso
Largura da aduela (m)=B= 2,00
Area A (m2)= 4,00
Q/A.D^0,5= 2,07
Verificação se o bueiro está submerso= Se Q/A.D^0,5 >2,21 bueiro submerso
Hw= 4,30
Hw/D= 2,15
C 0,03170
Y= 0,69
Vazão calculada para bueiro submerso (m3/s)= 16,53

Controle na entrada
Bueiro não submerso
Verificação se o bueiro é não submerso= Se Q/A.D^0,5 <1,93 bueiro não submerso
K= 0,0045
M= 2
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-138

Altura critica de seção retangular
yc= (m)= 1,52
Q (Form2) m3/s= 68,28
Velocidade critica Vc= 3,86
V^2/2g= 0,76
Hc=yc+v^2/2g 2,28
Numerador 10,27
Denominador 0,12
Q form 1 compelata (m3/s) 84,50
Q (Form2) m3/s= 68,28



Controle na saida 1
Km= 2,26
Dequeivalente (m)= 0,0137
Kp=125n^2/D^(4/3)= 3,450
h (m)= 21,20
Vazao de controle na saida (m3/s)=

A seção de controle será aquela que tem a menor vazão



Velocidade da agua dentro do bueiro para seçãod e controle na saida
Vazao maxima (m3/s)= 11,74
Altura critica (m)= dc= [(Q/B)^2 /g] ^(1/3)= 1,52
TW (m)= não tendo dados usar TW=D/2 1,00
(D+dc)/2 1,76
Maior entre TW e (D+dc)/2 1,76
y (m) 1,76
Area molhada (m2) 3,52
Perimetro molhado (m) 5,52
Raio hidraulico (m) 0,64
Declividade (m/m) do bueiro 0,005
Coeficiente de Manning= 0,018
V(m/s)= 3,33
Q(m3/s)= 11,74


Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-139


7.40 Dimensionamento da tubulação usando a equação de Manning para seção
circular
 O diâmetro a seção y/D=0,80 ou seção plena pode ser dada pela
equação abaixo.
D= [(Q. n) / ( K´. S 0,5)] (3/8)
Supondo:
n= 0,015 concreto.
S=declividade da tubulação (m/m)
D= diâmetro (m)
Q= vazão (m3/s)
K´=0,312 para seção plena
K´=0,305 para y/D=0,80

 Na Tabela (7.36) estão os valores de K´conforme Metcalf e Eddy em função
de y/D.


Tabela 7.36- Valores de K´conforme Metcalf &Eddy















Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-140



7.41 Esquema de barragem de terra
 Conforme Figura (7.65) temos:
 C= H/5 + 3,00
 Talude a montante: 1:3
 Talude a jusante: 1:2








Figura 7.64- Esquema de uma barragem de terra



 Estimativa do comprimento b= b1+b2 +c

Exemplo 7.36
Estimar o comprimento da tubulação de descarga sob a represa com altura de
4,23m

Altura H= 4,23m
Largura do topo da barragem c= 4,23/5 + 3,00= 0,85+3=3,84m Adoto c=4,00m
Projeção b1 a montante
 b1= H x 3= 4,23 x 3= 12,69m

Projeção b2 a jusante
 b2= Hx 2= 4,23 x 2= 8,46m

Total=b1 + c + b2 =12,69+4,00+8,46= 25,15m
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-141


7.42 Volume do prisma trapezoidal
Conforme Geórgia, 2001 ou Akan e Paine, 2001 o volume prismático
trapezoidal é dado pela Equação (7.24) e conforme Figura (7.66).

 V= L.W. D + (L+W) Z.D2 + 4/3 .Z2 . D3 (Equação 7.24)
Sendo:
V= volume do prisma trapezoidal (m3);
L= comprimento da base (m);
W= largura da base (m);
D= profundidade do reservatório (m) e
Z= razão horizontal/vertical. Normalmente 3H:1V

Exemplo 7.37
Dados: Largura= W= 20m, Comprimento= L=60m, Profundidade= D=3m e Z=3.
Achar o volume.
Conforme a Equação (7.24):
V= L.W. D + (L+W) Z.D2 + 4/3 . Z2 . D3
V= 20 x 60 x 3 + (20+60) x 3 x 32 + 4/3 x 32 x 33
V= 6.084m3


Figura 7.65 - Reservatório com seções transversais e longitudinais trapezoidal
 Fonte: Washington, 2001

Para calcular a area da superficie numa altura D fazemos:
L1= L + 2.Z.D
W1= W + 2.Z.D

Exemplo 7.37
D=4,00m L= 123m W=36m
L1= L + 2.Z.D = 123 + 2 x 3 x4= 147m
W1= W + 2.Z.D = 36 + 2 x 3 x 4= 60m
Area= L1 x W1= 147 x 60= 8820m2




Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-142


7.43 Caixas de ligação e tubos de ligação
O lançamento de águas pluviais diretamente na sarjeta é feito muitas vezes
em pequenas propriedades. Algumas cidades americanas adotam que quando o
volume for maior que 60L/s que é a capacidade de uma boca de lobo, o lançamento
tem que ser feito através de ligação de águas pluviais ligada diretamente a rede de
águas pluviais públicas. No Brasil não há critério definido e aceito por todos.
Os tubos de ligação das bocas de lobo à galeria deverão ser conectados em
um poço de visita. A declividade mínima destas tubulações deverá ser de 1% e seu
diâmetro mínimo depende do número de bocas de lobo em série conforme Tabela
(7.36).
Não existe critério para o dimensionamento do diâmetro da ligação de águas
pluvias, mas muitos consideram o tubo a seção plena com declividade mínima de
1%.
É comum não serem dimensionados os tubos de ligação e sim adotados pelo
órgão municipal. Alguns sugerem uma diferença de nível do fundo da caixa da boca
de lobo com o fundo da caixa de poço de visita de no mínimo 0,10m.
Muitas vezes os tubos de ligação levam a um poço de visita intermediário
através de uma tubulação também não dimensionada e geralmente de diâmetro
mínimo 0,60m. Deste poço de visita intermediário, as águas pluviais vão ao poço de
visita principal que está no eixo da rua.

Tabela 7.37-Número de bocas de lobo em série conforme diâmetros dos
tubos
Número de bocas de lobo em
série
Diâmetro dos
tubos
(m)
Vazão máxima (L/s)
conforme Wilken,
1978
1 0,40 100
2 0,50 200
3 0,60 300
4 0,60 300
 A tubulação de ligação da boca de lobo com a galeria de água pluvial é
calculada como se fosse um bueiro.
 Supomos então que o bueiro está afogado na entrada e na saída que é a
piorsituação e usemos McCuen,1997.

Caixas de ligação
São caixas que recebem os tubos de ligação onde estão as bocas de lobo.
São caixas mortas onde o poço de visita não é visitável conforme Figura (5.20).
Possuem uma tampa de concreto que pode ser retirada após o rompimento da
pavimentação e escavação.
O objetivo de se fazer as caixas de ligação é a economia no poço de visita,
mas a tendência da mesma é de não ser mais executada e sim um poço de visita.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-143



Figura 7.66- Caixa de ligação. Fonte: Poli
http://www.fcth.br/public/cursos/microdrenagem/microdrenagem.pdf

7.43.1 Conduto com entrada submersa e saída submersa
 Seja um conduto com diâmetro D, comprimento L e declividade S. A cota da
geratriz inferior do tubo na entrada é h1 e a cota da geratriz do tubo na saída é h2,
sendo a base de contagem na saída (McCuen,1997).
As perdas de carga são na entrada, na saída e da declividade do tubo
multiplicado pelo comprimento:
hL = perda na entrada + perda distribuída na tubulação + perda na saída
 hL = Ke . V2/2 g + S . L + Ks . V2/2 g (Equação 7.25)
 Para tubos de seção plena a fórmula de Manning é a seguinte:
Q= (0,312) . ( n-1 ) . D8/3 . S 1/2
 Separando o valor da declividade S teremos:
S ½ = Q / (0,312) . ( n-1 ) . D8/3
S = [Q / (0,312) . ( n-1 ) . D8/3 ] 2
S = Q2 . n2 / (0,312 2) . D16/3
S = Q2 . n2 / 0,093 . D16/3
Substituindo S na equação de hL teremos:
hL = Ke . V2/2 g + S . L + Ks . V2/2 g
hL = Ke . V2/2 g + [Q2 . n2 / 0,093 . D16/3 ] . L + Ks . V2/2 g
hL = V2/2 g (Ke + Ks) + [Q2 . n2 / 0,093 . D16/3 ] . L
Pela equação da continuidade Q= ( . D2 / 4 ) . V
onde
V= (4. Q) /  . D2
V2= (16 . Q2 ) / ( 2 . D4)
Substituindo V2 em hL teremos:
hL = [(16 . Q2 ) / ( 2 . D4 . 2 . g) ] . (Ke + Ks )+ [Q2 . n2 / 0,093 . D16/3 ] . L
sendo g=9,81 m/s2
hL = [(0,0826 Q2 ) / D4 ] . (Ke + Ks )+ [Q2 . n2 / 0,093 . D16/ 3 ] . L
mas
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-144

Ke = 0,5 (valor usualmente empregado)
Ks = 1,0 (valor usualmente empregado)
n=0,013
hL = (0,12 . Q2 ) / D4 + Q2 . L . 0,00182 /D16/3
Aplicando o teorema de Bernouilli na entrada e saída do conduto temos:
hL = h1 – h2 + S . L

Exercício 7.38 – entrada e saída do conduto estão submersas
São dados (McCuen,1998):
h1 = 1,00m (profundidade da boca de lobo)
h2= 1,00m (diâmetro da galeria no meio da rua)
Rugosidade de Manning n=0,013
Q= 0,120 m3/s (duas bocas de lobo)
S= 0,02 m/m= declividade da tubulação
L=6,00m=comprimento da tubulação da boca de lobo até o eixo da rua onde
está a galeria com D=1,00m.

Solução:
hL = h1 – h2 + S . L = 1,00 –1,00 + 0,02x 6 = 0,12m
mas hL é:
hL = (0,12 . Q2 ) / D4 + Q2 . L . 0,00182 /D16/3
hL = (0,12 . 0,122 ) / D4 + 0,122 . 6 . 0,00182 /D16/3
0,12 = (0,001728 ) / D4 + 0,0001572 /D16/3
Multiplicando por 1000
120 = 1,728 / D4 + 0,1572 /D16/3
Multiplicando por D5,33 temos:
120 D5,33 =1,728 D 1,33 + 0,1572
Resolvendo-se o problema por tentativas, achamos D=0,38m e adotamos
D=0,40m.

Tubo de ligação
O tubo de ligação pode ser calculado da maneira mostrada acima ou através
de torre de tomada de água com descarregador de fundo e o resultado é
praticamente o mesmo.
No exemplo acima a seção de controle será na entrada e a velocidade
V=1,69m/s < 5m/s OK para vazão Q=0,120m3/s e F=1,21.


Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-145


7.44 Vazões e tensões críticas
 Conforme Manual de Drenagem e Manejo de águas pluviais da Prefeitura
Municipal de São Paulo de dezembro de 2012. As velocidades e tensões trativa
criticas são em função do diâmetro da partícula. Normalmente é usado d50 e a
grande dificuldade nos projetos é que raramente temos esta informação.
 Tais estudos são válidos somente para tubulações de PVC conforme estudos
de Novak e Nalluri, 1984 citados pela PMSP, 2012.

Para canais circulares de PVC
Vc= 0,617 .d 0,16
Sendo:
Vc= velocidade crítica (m/s)
d= diâmetro da partícula (m)

τc = 2,72.d 0,40
Sendo:
τc = tensão crítica (N/m2)
d= diâmetro da particula (m)



Para canais retangulares de PVC ou vidro retangular
Vc= 1,143 .d 0,24
Sendo:
Vc= velocidade critica (m/s)
d= diametro da particula (m)
τc= 3,40.d 0,40
Sendo:
τc = tensão critica (N/m2)
d= diametro da particula (m)


Exemplo 7.39
Consideremos um bueiro retangular onde achamos d50=0,9mm
 d50= 0,9mm= 0,9/ 1000= 0,0009m
τc= 3,40.d 0,40
τc= 3,40x.0,0009 0,40 = 0,21 N/m2 =0,21 Pa
ou
Vc= 1,143 .d 0,24
Vc= 1,143 x0,00090,24 = 0,21 m/s


7.44 Critério de autolimpeza para concreto
Um critério usado em vários paises é usar tensão trativa minima de 2 Pa.
 τc ≥ 2 Pa


Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-146

7.45 Erosão a jusante do bueiro
 Conforme Novak, 2007 a erosão no rio ou córrego na saída
de um bueiro é estimada pela equação de Breusers e Raudkivi, 1991.




Figura 7.67 -Erosão devido a falta de proteção e dissipador inadequado.
Fonte: CIRIA,2002
Re*
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-147





Figura 7.68- Erosão na saida de um bueiro. Fonte: CIRIA, 2002

A fórmula é válida para:
 0,22mm < d(mm) < 7,3mm e
0,27 < Fr < 2,67 sendo Fr: número de Froude

 ys= 0,65.D (Uo/U*c) 1/3
Sendo:
ys= profundidade da erosão a jusante no córrego ou rio (m)
D= altura do bueiro (m)
Uo= velocidade na saída do bueiro (m/s
U*c= velocidade crítica de Shields (m/s)
 A velocidade critica de Shields pode ser calculada conforme
Chanson,2010 da seguinte maneira:

 U*= [g.Y.So)0,5
Sendo:
U*= V*= velocidade critica de Shields (m/s)
g= 9,81 m /s2= aceleração da gravidade
So= declividade do córrego (m/m)
Y= altura do nível de água no córrego (m). É o tailwater Tw


 A largura e o comprimento da erosão conforme Novak, 2007:
 Bs= 7,5 .D .F 2/3

Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-148

O comprimento da erosão:
 Ls= 15.D.F 2/3
Sendo:
D= altura do bueiro (m)
F= número de Froude
Ls= comprimento da erosão (m)
Bs= largur a da erosão (m)

Pedra britada:
ds= diâmetro da pedra britada (m)
ds= 0,25. D. Fr para Tw < D/2
ds= 0,15. D para Tw>D/2


Exemplo 7.1
Estimar a erosão em um bueiro com vazão de 30m3/s, altura de 2,00m
e 2,5m de largura, que será lançado em um córrego com declividade de
0,005 m/m feito em gabiões. O número de Froude no rio é F= 0,72 < 2,7
OK. O tailwater é 0,73m e velocidade de saída no bueiro é Uo= 3,89 m/s
e a velocidade no córrego a jusante é V= 1,89 m/s.
A velocidade critica de Shields pode ser calculada conforme
Chanson,2010 da seguinte maneira:

 U*= [g.Y.So)0,5
U*= [9,81.0,73.0,005)0,5
U*= 0,19 m /s

ys= 0,65.D (Uo/U*c) 1/3
ys= 0,65.2,00 (3,89/0,19) 1/3


Ys= 3,56m
 Portanto, senão
houvesse gabiões a erosão a
jusante do bueiro poderia chegar
até 3,56m.Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-149

Nota: a velocidade na saída do
bueiro é 3,89m/s. Poderiamos ver
novas dimensões do bueiro para
procurar diminuir a velocidade

Largura e comprimento da erosão


Bs= 7,5 .D .F 2/3
Bs= 7,5 .2,0 .0,72 2/3
Bs= 12,05m
 Ls= 15.D.F 2/3

Ls= 15.2,0.0,72 2/3

Ls= 24,10m


Caso fossemos colocar um riprap após o final do
bueiro as dimensões teriam que ser:

Comprimento: <= 5.D= 5 x 2= 10m
O diâmetro da pedra britada médfia ds depende
do tailwater Tw que no caso é 0,73m.
Como Tw <D/2 então:

ds= 0,25.D.Fr
ds= 0,25 x 2,00 x 0,72= 0,38mm


Tensao trativa


Tensão trativa no fund= 10000. So. Y =10000 x 0,005 x 0,73= 37 Pa

Senão houvesse os gaibões, a profundidade de erosão chegará a
3,32m e o tamanho da erosão será 12,05m x 24,10m.
Usamos gabião com espessura de 0,30m que tem como tensão
critica o valor de 200 Pa e temos 37 Pa como tensão trativa máxima.
Isto protegerá contra a erosão.


7.46 Fundação
Sempre que possível deverá ser consultado em engenheiro
geotécnico para a fundação do bueiro.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-150

As características do solo são importante para o projeto do bueiro
para a sua construção e para problemas de erosão do solo.


7.47 Dissipador de energia no final dos bueiros
No final de um bueiro podemos ter vários tipos de dissipadores de
energia:
Riprap em avental (trapézio) Nota: está neste capitulo
Riprap em bacia Nota: está neste capitulo
Degrau simplesmente
Escada hidráulica Nota: está neste capitulo
Dissipador de impacto tipo VI do USBR
Dissipador de impacto (escada dentada) tipo IX do USB
Dissipador de impacto do CSU


7.48 Transição
Existe a transição no inicio do bueiro e no fim.
77No fim do bueiro a transição depende do regime se é subcrítico
ou critico.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-151


7.49 Bibliografia e livros consultados

 -CHAUDHRY, M. HANIF. Open Channel Flow. New Jersey: Prentice Hall,
1993, ISBN 0-13-637141-8, 483 p.
-CHIN, DAVID A. Water-Resources Engineering. New Jersey: Prentice Hall,
2000,ISBN 0-201-35091-2, 750p.
-CIRIA C551. Manual on scour at bridges and other hydraulic
structures. Autores: May, Akers e Kirby. Londres, 2002, 225 páginas.
-CIRIA. Culverts design and operative guide. C689, London, ano 2010 com
382 páginas.
 -DENVER MANUAL. DRAINAGE CRITERIA MANUAL. revisto em abril de
2008
-DER (DEPARTAMENTO DE ESTRADAS DE RODAGEM DO ESTADO DE
SÃO PAULO). Instrução de projeto de fevereiro de 2006, 41 páginas, código IP-dE-
H00/002,
-DOUGLAS COUNTY STORM DRAINAGE DESIGN AND TECHNICAL
CRITERIA MANUAL. Chapter 11- Culverts and bridges.
-FEDERAL HIGHWAY ADMINISTRATION (FHWA). Hydraulics Design of
Highway Culverts, abril 2012, Publication FHWA HIF-12-026 U. S. Department of
Transportation, 323 p. Hydraulic Desig Series Number 5.
 -FEDERAL HIGHWAY ADMINISTRATION (FHWA). Introduction to Highway
Hydraulics, august 2001, Publication FHWA NHI 01-019, U. S. Department of
Transportation, 280 p.
-FHWA (FEDERAL HIGHWAY ADMINISTRATION). Hydraulic Design of Safe
Bridges. Publication FHWA-HIF-12-018 de abril de 2012, Hydraulic Desig Series
Number 7.;
-ILLINOIS TOLLWAY. Drainage design manual. Illinois State toll Higway
Authority. março 2013.
-IOWA. Development of sefl-cleaning box culverts designs. The Universtiy of
Iowa, Technical Report # 475, junho de 2009. 111 páginas.
 -MAYS, LARRY W. E TUNG, YEOU-KOUNG. Hydrosystems-Engineering &
Management. New York, McGRaw-Hill,1992, 530pp.
 -MAYS, LARRY W. Hydraulic Design Handbook. New York: McGraw-
Hill,1999, ISBN 0-07-041152-2
 -MAYS, LARRY W. Stormwater collection systems design Handbook.. New
York: McGraw-Hill, 2001, ISBN 0-07-135471-9
 -MAYS, LARRY W. Water Resources Engineering. New York: John Wiley &
Sons, 2001, 1a ed. ISBN 0-471-29783-6 761p.
-MELO PORTO, RODRIGO. Hidráulica básica. EESC USP, 1993, 519
páginas.
-MOHAVE COUNTY. Drainage design manual for Moahave County. 24 de
agosto de 2009.
-NOVAK, A.I.B. et al. Hydraulics structure. 4ª edição, 700 páginas. E&FN
SPON, 2010
 -ROAD DRAINAGE MANUAL- DEPARTAMETN OF TRANSPORT AND MAIN
ROADS. Chapter 9- Culvert Design. março de 2010.
Curso de Manejo de águas pluviais
Capitulo 07-Bueiro ou travessia
Engenheiro Plínio Tomaz 17 de janeiro de 2015 pliniotomaz@uol.com.br
 7-152

-SOLIMAN, MOSTAFA M. Engenharia hidrológica das regiões áridas e
semiáridas. Editora LTC, 358 páginas, ao 2013 ISBN: 978-1-4398-1555-7.
 -TEXAS DEPARTAMENT OF TRANSPORTATION. Hydraulic design manual.
Revisado em março de 2004.
-TOMAZ, PLINIO. Cálculos hidrológicos e hidráulicos para obras municipais.
Navegar, 2011.
