4ªListadeExercícios EnergiadeDeformação

Prévia do material em texto

400 N.m
30 mm
40 mm
1200 N.m
800 N.m
A
B
C
1.8 m
1.2 m
Lista de Exercícios n°1 – Energia de Deformação (Res. Mat. II)

1ª Questão:

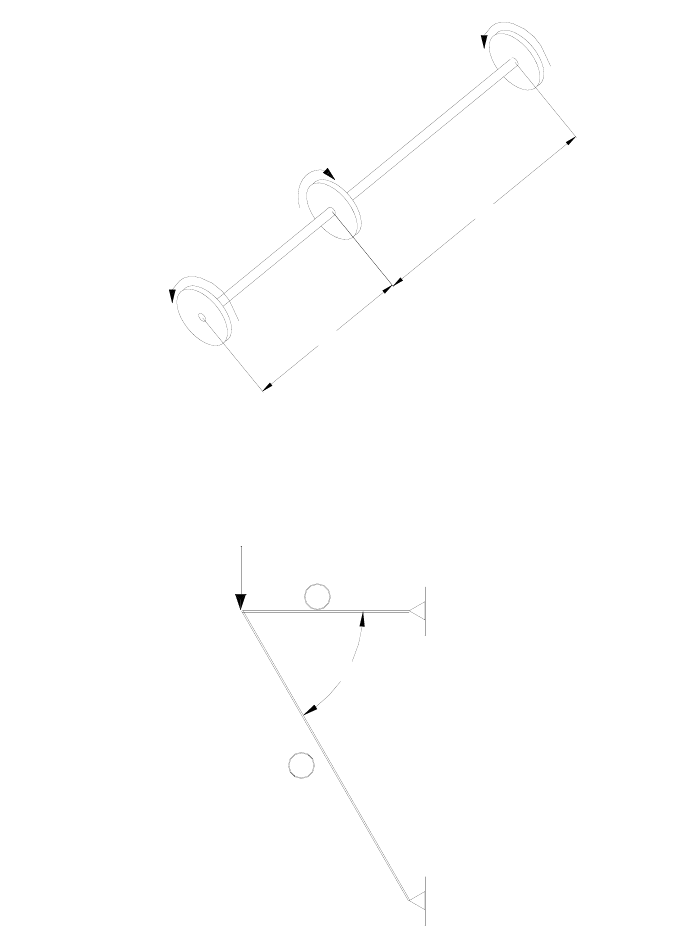

Os torques mostrados são exercidos nas polias A, B e C. Sabendo-se que ambos os eixos são
maciços e feitos de latão (G=39 Gpa), determinar a energia de deformação no a) eixo AB; b)
eixo BC.
Resp.: a) 30,9 J.
 b) 58,8 J.













2ª Questão:
Para a treliça e carregamento indicado no problema abaixo, determinar o deslocamento
vertical do ponto C.
Resp.: 3PL/EA











P
C B
D
A
A
60°
4.5 kN
D
E
CB
A
0.3 m
0.3 m
0.6 m 0.6 m
200 mm
100 mm
2
2
3ª Questão:
As barras AB e CD são feitas de aço e tem as áreas da seção transversal mostrada.
Considerando E = 200 Gpa, determinar a deflexão do ponto E. Seção transversal da barra BC
é 10 x 20 mm.
Resp.: 50 cm.





















4ª Questão:
Para a viga prismática mostrada, determinar a deflexão no ponto D.
Resp.: PL2.(L-A)/16EI.





















B
C 215 kN
355 kN
D
2580 mm2
3870 mm2
1935 mm2
0.
75
 m
0.
75
 m
1,8 m


5ª Questão:
Para a viga prismática mostrada, determinar : a) a declividade na extremidade B, b) a deflexão
no ponto médio C.
Resp.: a) M0L/6EI (Horário).
 b) M0L/16EI ↑

6ª Questão:
Cada um dos membros da treliça mostrada é feita de aço e tem área da seção transversal
indicada. Usando-se E = 200 Gpa, determinar a deflexão vertical do nó C.
Resp.: 3,26 mm ↓




























BA
C
w
L/2 L
7ª Questão:
Três barras, todas com a mesma rigidez flexional EI, são soldadas para formar a estrutura
ABCD. Para o carregamento indicado, determinar: a) a deflexão horizontal do ponto D, b) o
ângulo, em relação à vertical, formado pela estrutura, no ponto D.
Resp.: a) (5PL3)/6EI →
 b) (PL2)/6EI (Horário).
















8ª Questão:
Para a viga uniforme com carregamento indicado, determinar a reação em cada um dos
apoios.
Resp.: WL/2 para ambos os apoios.











9ª Questão:
Determinar, para a viga e o carregamento indicados, as reações nos apoios. Usar o teorema de
Castigliano.






Resp.: RA = WL/6 ↓
RB = 3WL/4 ↑
RC = 5WL/12 ↑

0,6 m
A
0,8 m0,8 m
1,5 m
40kN
B
DC
E
450 N
C
B
A
L
500 mm
10ª Questão:
As barras da treliça da figura são constituídas de tubos de alumínio com seção transversal de
área indicada. Adotando-se E = 71 GPa, calcular o deslocamento vertical do nó D. As barras
AB, AC, AD e CE têm área A = 500 mm2. As demais barras possuem A = 1000 mm2.

















Resposta: y = 3,71 mm



11ª Questão:
A barra de aço BC, de diâmetro 20 mm é presa à alavanca AB e ao apoio fixo C. A alavanca
uniforme de aço tem 10 mm de espessura e 30 mm de largura. Determinar o comprimento L
da barra BC, para que a deflexão do ponto A seja 40 mm. Usar E = 200 GPa e G = 77 GPa.
















Resposta: L = 385 mm




45°
B
C
R
P
E
D
B
A C
o
L/2 L
M
12ª Questão:
Três barras de mesma área de seção transversal e mesmo material são usadas para suportar a
força P. Determinar o esforço em cada barra.













Resposta: RC = 0,75 P (Tração)
 RD = 0,35 P (Tração)
 RE = 0,25 P (Compressão)


13ª Questão:
Determinar, para a viga e o carregamento indicados, as reações nos apoios.













Resposta: RB = 2 mo/L ; RA = 2 mo/3L ; RC = 4 mo/3L
