Universidade Federal do Rio de Janeiro
Escola de Engenharia
Departamento de Recursos Hídricos e Meio Ambiente
Disciplina: MECÂNICA DOS FLUIDOS
Turma: EC2
Professores: Susana Vinzon e Alessandra Monteiro
Lista de exercícios nº8

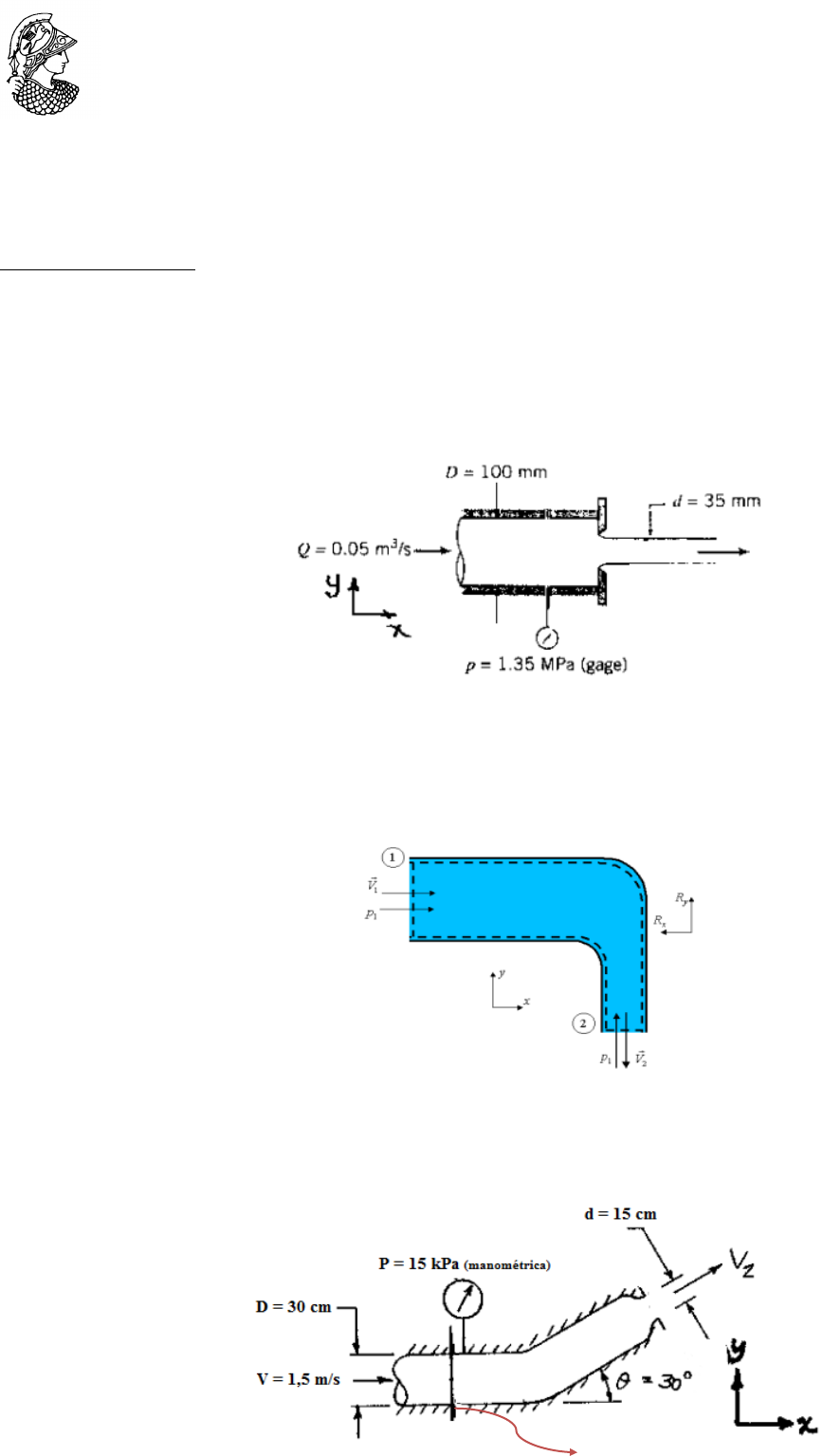

Uma placa plana com um orifício esta instalada na extremidade de um tubo de 100 mm de diâmetro interno. Água escoa através do tubo e do orificio a uma taxa de 0,05 m³/s. O diâmetro do jato a jusante do orificio é 35 mm. Calcule a força externa necessária para manter a placa de orifício no lugar. Despreze o atrito na parede do tubo. Considere escoamento incompressível, permanente e uniforme em cada seção. Para facilitar os calculos, use a pressão relativa.
Considere o escoamento de água através de um cotvelo de 90° em regime permanente. Na seção (1) da entrada o diâmetro é 120 mm, a velocidade é 4 m/s e a pressão relativa é 120 kPa. Na seção (2) da saída o diâmetro é 60 mm sendo o fluido descarregado a pressão atmosferica com velocidade igual a 16m/s. Determine a força resultante Rx e Ry.
Figura: Cotovelo redutor de 90°
Água escoa em regime permanente através do bocal mostrado, descarregando para a atmosfera. Calcule a componente horizontal da força na junta flangeada. Indique se a junta está sob tração ou compressão.
junta flangeada
