FACULDADE ASSIS GURGACZ
Avenida das Torres, 500 - Loteamento FAG - Cascavel/PR

MECÂNICA DOS SOLOS
ATIVIDADE 1 – 2 BIMESTRE


Prof. Me. Maycon André de Almeida
1

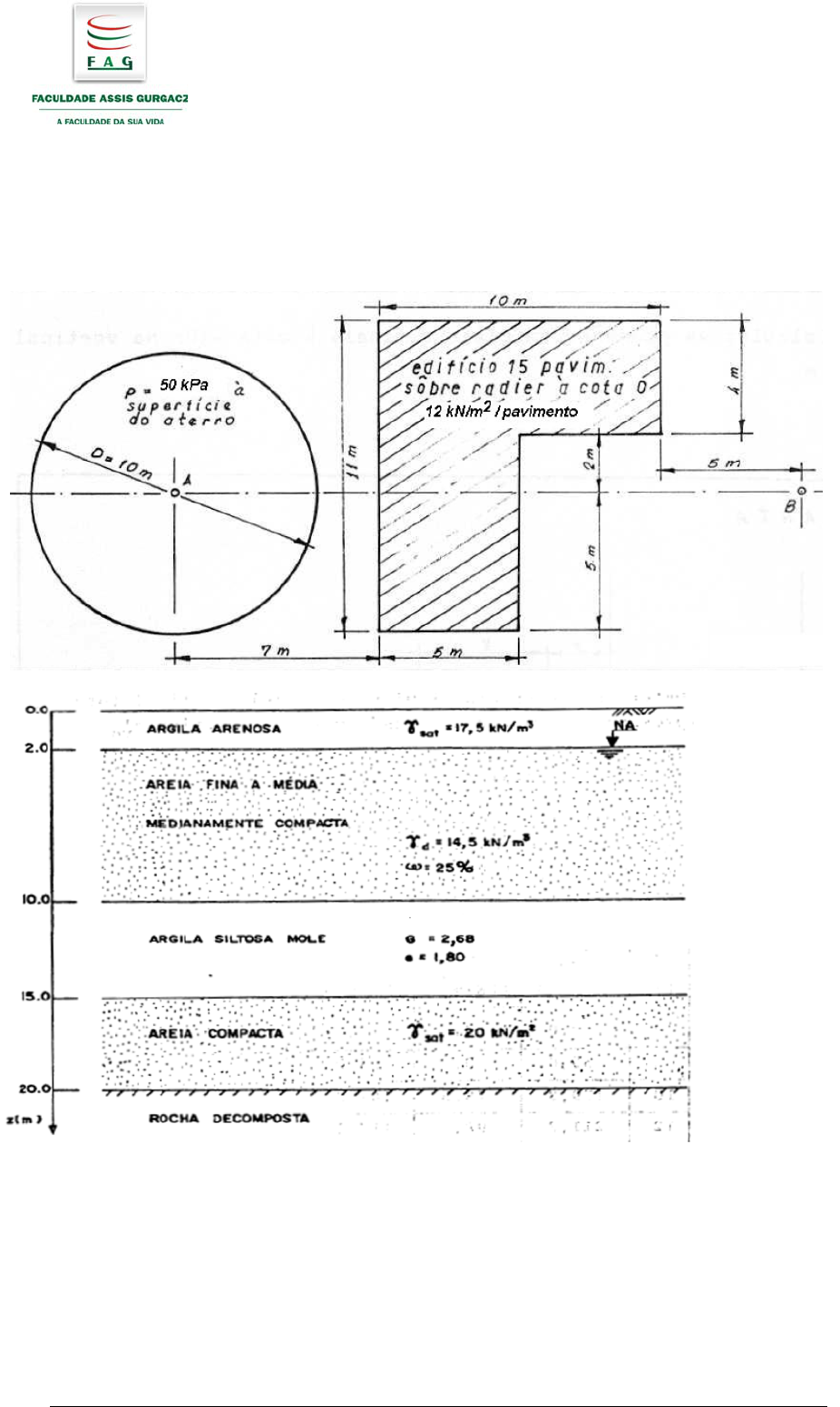

1) Calcular as tensões efetivas finais verticais nos pontos A e B do solo abaixo, considerando a
aplicação das cargas das estruturas abaixo, para a superfície do solo (cota 0m) e para o meio da
cama de argila siltosa mole (-12,5m), considerando que ocorre saturação da argila arenosa por
capilaridade.









 FACULDADE ASSIS GURGACZ
Avenida das Torres, 500 - Loteamento FAG - Cascavel/PR
MECÂNICA DOS SOLOS
ATIVIDADE 1 – 2 BIMESTRE
Prof. Me. Maycon André de Almeida
2
2) Qual o valor máximo da carga distribuída “p” (kPa) a ser aplicada pelo tanque, sabendo-se que
a laje superior da galeria de águas pluviais suporta uma tensão efetiva vertical máxima de 400 kPa
no ponto A. (Considerar γg = γs e γsub = γsat – γw).
3) Para a situação detalhada em 3D e planta abaixo, determinar as tensões finais atuantes em uma
vertical passando pelo centro do poste e a 6m abaixo da superfície do terreno. Considerar que o
poste transmite ao terreno uma força de 100 kN e que será realizada a escavação para a execução
de uma piscina, conforme desenho, e posterior preenchimento de água até a cota – 0,20 metros.
Desconsiderar o peso próprio da estrutural de fibra de vidro da mesma.
 FACULDADE ASSIS GURGACZ
Avenida das Torres, 500 - Loteamento FAG - Cascavel/PR
MECÂNICA DOS SOLOS
ATIVIDADE 1 – 2 BIMESTRE
Prof. Me. Maycon André de Almeida
3
4) Um terreno, cujo perfil do subsolo é apresentado abaixo (1 fase), serviu de área de empréstimo
à construção de uma pequena barragem, sendo escavado até a cota 575; simultaneamente, devido
à sua localização próxima à bacia de inundação, seu nível d’água subiu 5 m (2 fase). Após alguns
anos, devendo o local ser aproveitado para uma construção (apresentada abaixo), foi rebaixado o
nível d’água à cota 573 e feito simultaneamente sobre a superfície existente um aterro de 5m de
altura com os seguintes dados: γd = 16 kN/m³ e w = 25%. (3 fase). Determinar as tensões totais
e efetivas e a pressão neutra nas 3 fases para as cotas 572m, 565m e 559m.
γs = 27 kN/m³
 FACULDADE ASSIS GURGACZ
Avenida das Torres, 500 - Loteamento FAG - Cascavel/PR
MECÂNICA DOS SOLOS
ATIVIDADE 1 – 2 BIMESTRE
Prof. Me. Maycon André de Almeida
4
5) No perfil de terreno indicado abaixo irá se proceder a construção de um edifício de 20
pavimentos apoiado à cota –1 m, bem como de uma torre. Ao mesmo realizar-se-á uma escavação
retangular para a execução de um canal. Um fabrica também será construída sobre a cota 0,00 m.
Calcular as tensões totais e efetivas finais no meio da camada de argila siltosa mole, na vertical
que passa abaixo da torre.
CONSIDERAR A MASSA ESPECIFICA NATURAL DAS CAMADAS COMO MASSA ESP. SATURADA.
UTILIZAR O MESMO VALOR PARA NAT E SAT.
 FACULDADE ASSIS GURGACZ
Avenida das Torres, 500 - Loteamento FAG - Cascavel/PR

MECÂNICA DOS SOLOS
ATIVIDADE 1 – 2 BIMESTRE


Prof. Me. Maycon André de Almeida
5


6) A Figura abaixo ilustra um corte em um maciço terroso num local onde se pretende construir
uma auto-estrada. Na zona em causa ocorre a transição entre uma parte da plataforma assente em
aterro e outra em obra de arte. Como mostra a figura, as fundações da obra de arte serão por estacas
cuja ponta ficará alojada no estrato D.
O Quadro abaixo inclui características físicas e de identificação dos solos constituintes dos quatro
estratos da figura (não necessariamente indicados pela mesma ordem). Admita que todos os solos
se encontram saturados.


 wL = Limite de Liquidez / wP = limite de plasticidade

a) Descreva em linhas gerais características geotécnicas marcantes das quatro camadas de solo
apresentadas, sob ponto de vista da Engenharia Civil.
b) Estabeleça a correspondência entre os solos 1 a 4 do Quadro e os estratos A a D da Figura. Para
responder a esta questão considere a seguinte informação complementar: o solo em questão é
comprovadamente residual.
c) Que camada(s) pode(m) ocasionar mais dificuldades na altura da construção e nos primeiros
anos de exploração da obra? Caracterize essas dificuldades. Como podem ser evitadas?
 FACULDADE ASSIS GURGACZ
Avenida das Torres, 500 - Loteamento FAG - Cascavel/PR

MECÂNICA DOS SOLOS
ATIVIDADE 1 – 2 BIMESTRE


Prof. Me. Maycon André de Almeida
6


d) Falando agora do aterro propriamente dito e considerando que o mesmo seja executado para
servir como subleito de uma rodovia, que características geotécnicas são almejadas para ele e como
podem ser obtidas e controladas durante sua execução (cite ao menos 3)?

7) Ainda de acordo com a tabela apresentada no exercício acima, classifique o solo 3 e 4 de acordo
com o sistema unificado (SUCS) e pela plasticidade.
