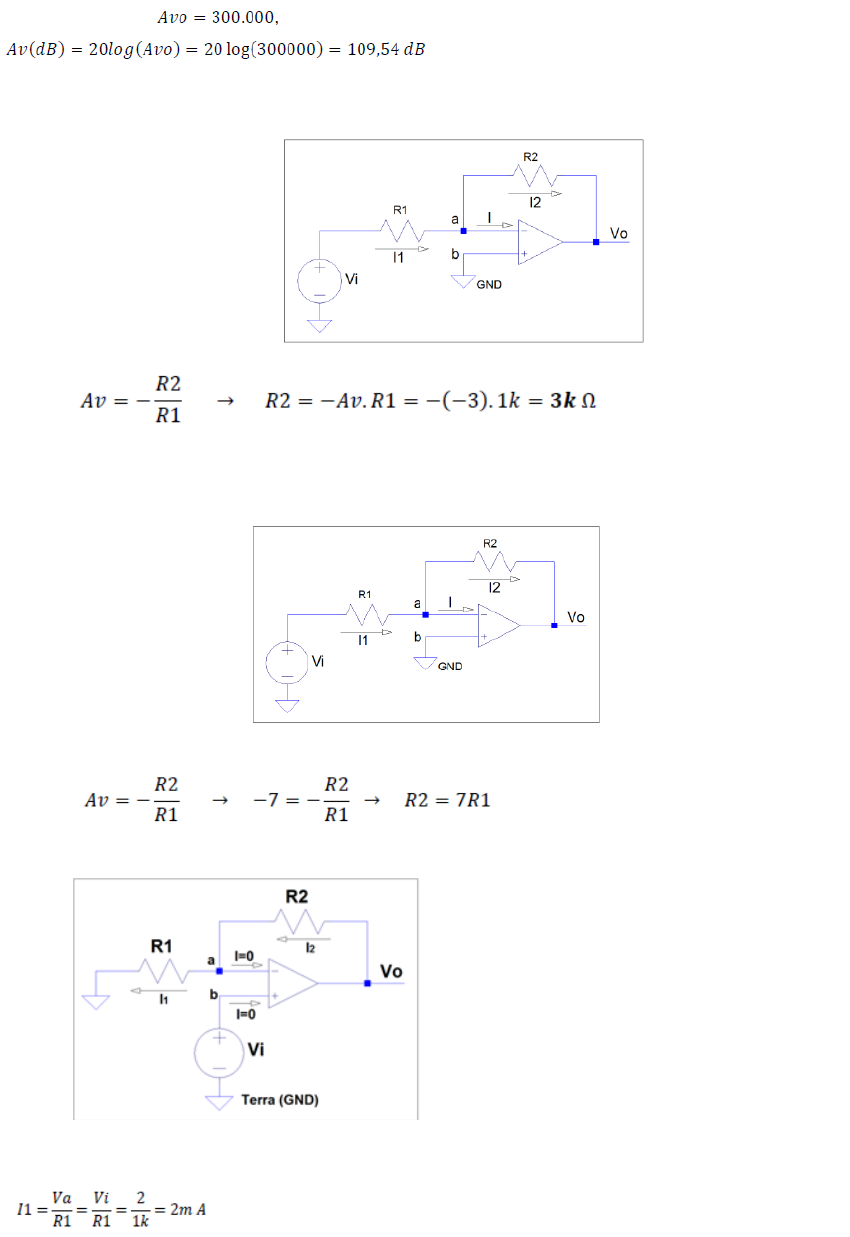

Prévia do material em texto

Sabendo que um amplificador operacional tem um ganho de tensão de  malha aberta igual a 300.000,
calcule o ganho de tensão em decibéis.
Calcular o valor de R2 para que o circuito amplificador inversor exibido na figura seguinte tenha um ganho de tensão igual a três (Av = -3).  Adotar R1=1k ?.
3. Qual a relação entre os resistores R1 e R2 para que o circuito amplificador inversor exibido na figura seguinte
tenha um ganho de tensão (Av = -7).

Considere: R1 = 1k ,  R2 = 1k ,  Vi = 2V.
Calcule a corrente no resistor R2.
Nota: 20.0
Considere: R1 = R2 = R3 = Rf = 10k,  V1 = 2V, V2 = 1V e V3 = 3 V.
Calcule a tensão de saída Vo.
Nota: 20.0
Encontrar a relação entre os resistores
para que a tensão de saída seja a média das tensões de entrada.
No: 20.0
Encontre a relação entre os resistores R2 e R1 do circuito exibido na figura seguinte
para que o ganho de tensão seja igual a 7 (Av=7).
Nota: 0.0
Considere: R1 = 10k , R2 = 5k ,  R3 = Rf = 1k ,  V1 = 10V, V2 = 5 V e V3 = 1 V.
Calcule a tensão de saída Vo.
Nota: 20.0
Considere que um sinal senoidal com ±2 V de pico é aplicado no circuito retificador de precisão ilustrado a seguir, e calcule a máxima tensão de saída (Vo) e a máxima tensão na carga (VL).
Considere que a queda de tensão nos diodos é de 0,6V quando em condução.
Nota: 20.0
Considere o circuito detector de nível de tensão não inversor, com histerese, seguinte e calcule o valor da constante n e o valor da tensão de referência (Vref).
Considere: Vsup = 10 V,  Vinf = 9 V e Vsat = ±15 V, R=10k ? .
Nota: 0.0
Encontre a relação entre os resistores R1 e R2 do circuito seguinte para que a tensão proveniente do sensor de temperatura seja amplificada 5 vezes.
Nota: 0.0
Considere o circuito detector de nível de tensão não inversor, com histerese, seguinte e calcule a tensão de histerese (VH) e a tensão média (Vméd).
Considere: Vsup = 10 V,  Vinf = 9 V e Vsat = ±15 V, R=10k ?
Nota: 0.0
Analisando o circuito seguinte podemos afirmar que a tensão de saída do comparador irá saturar em +Vcc quando a tensão de entrada Va for:
Obs.: considerar Vcc = 12 V.
Nota: 0.0
Calcule o valor de R relativo ao filtro passa-baixas da figura seguinte, considerando C = 15 nF  e uma frequência de corte de 500 Hz.
Nota: 20.0
Um determinado circuito amplifica o sinal aplicado em sua entrada cem vezes (Av=100). Qual o valor deste ganho em decibéis?
Nota: 20.0
Qual é a largura de faixa (BW) e a frequência de ressonância (f0) de um filtro passa-faixa com frequência de corte inferior de 3k Hz e frequência de corte superior de 5k Hz.
Nota: 20.0
Calcule a corrente na carga (IL) e a tensão na carga (VL).
Considere:  Va = 2V, Vcc = 12 V,  Rs = 250 ?,  RL = 100 ?.
Nota: 20.0
Calcular o fator de qualidade de um filtro de voz que tem uma largura de faixa de 2 kHz e uma frequência de ressonância de 2 kHz.

Mais conteúdos dessa disciplina
