PONTOS HIDRÁULICOS
A.JR PROJETOS E ORÇAMENTOS & SISPLO
Pontos Hidráulicos

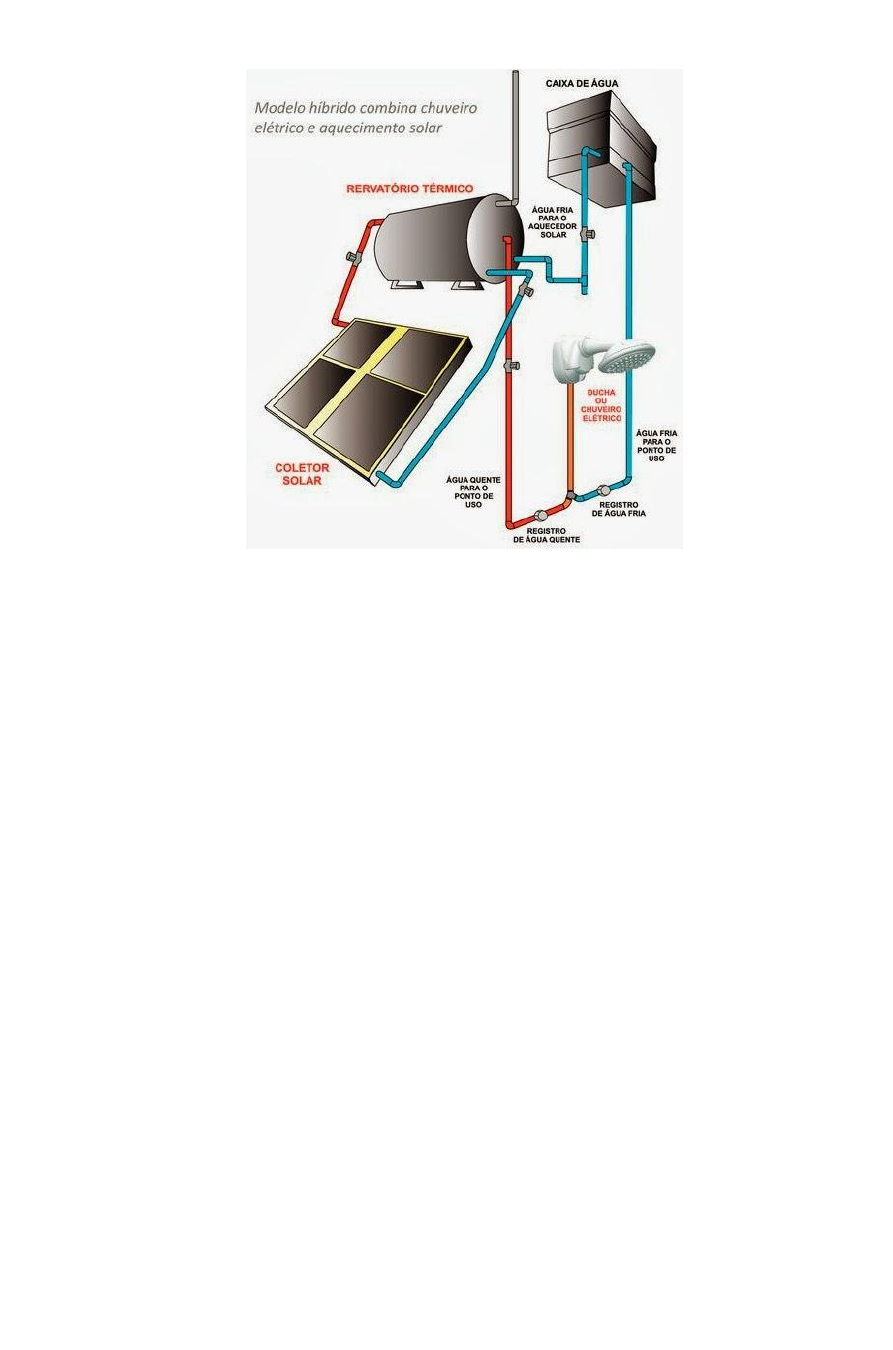

Devem existir pontos de água para a pia e para o chuveiro e caso seja utilizada ducha higiênica pode-se optar por um ponto exclusivo para esta. Deverá haver saída de esgoto para a pia e ralo para o chuveiro. Cada equipamento pode exigir medidas específicas de instalação e por isso o manual do produto deve ser analisado. Mesmo assim, indicamos abaixo alguns exemplos de medidas que podem ser tomadas como parâmetro:
o    Pia: ponto de água a 60 ou 65cm de altura em relação ao piso e esgoto a 50cm do piso;
o    Vaso sanitário: dependerá do modelo escolhido - pode variar bastante;
o    Chuveiro: aproximadamente a 2,10m do piso (se for mais alto do que esta medida poderá dificultar o acesso aos controles de temperatura no caso de chuveiros elétricos). Seu registro poderá estar a uma altura aproximada de 1,20m do piso;
o    Ducha sanitária: preste atenção ao modelo escolhido: alguns poderão utilizar o ponto de água da pia, não sendo necessário um ponto exclusivo para ela. A marca Fabrimar, por exemplo, indica para seus produtos que o ponto de água esteja de 50 a 55cm do piso e de 35 a 40cm do eixo do vaso, devendo o suporte de fixação da mangueira ser fixado entre 65 e 70cm de altura, como apresentamos abaixo:


Medidas gerais (aproximadas) de entradas e saídas da tubulação hidráulica !

Como a distribuição é feita por pressão, é fundamental que as saídas de alimentação de cada aparelho estejam de acordo com a pressão necessária ao bom funcionamento do mesmo.
Aqui estão as alturas das tubulações, (mais comuns) em relação ao piso:
Aparelho ………………………………………….. metro.
Banheira ………………………………………….. 0,50 m
Chuveiro …………………………………………… 2,30m

Atenção
Todas as medidas sugeridas, podem variar de acordo com a necessidade de pressão, altura, distancias, percurso, etc.
Por isto é importante se certificar junto a um profissional qualificado, quais são as especificações necessárias para que as tubulações funcionem bem.
Lembre-se que elas ficarão dentro das paredes…
Lavatório …………………………………………. 0,60m
Bidê ………………………………………………. 0,15 m
Vaso ………………………………………………. 0,30 m
Caixa descarga …………………………………. 2,20 m
Pia cozinha ……………………………………… 1,20m
Filtro ………………………………………………. 1,80m
Torneira (jardim )…………………………………. 0,75m
Chuveiro (registro) ………………………………. 1.30m
Banheira (registro) ………………………………. 0,75m
Banheiro:
Chuveiro: 2,10m, Mais tomada 2,20m com o cabo 6mm.
Ducha Higiênica: Lado esquerdo 40cm e 30cm do eixo do vaso, Suporte de fixação da mangueira 70cm de altura.
Pia: 90cm,Cifão 60cm, Engate 65cm,Torneira na parede 1,15cm, mais tomada 1,10m.
Registro Chuveiro: tipo pressão 3/4" ou 1", 1,10m do piso.
Registro Geral: tipo gaveta 3/4" ou 1", 2m do piso.
Vaso sanitário Acoplado: 32cm com reboco e 35cm sem reboco para a tubulação do esgoto, Engate Lado esquerdo 35cm e 25cm do eixo do vaso.
Vaso sanitário com caixa de Descarga: Caixa de descarga 2m, Engate Lado esquerdo 1,80m e 30cm do eixo da descarga.
Vaso sanitário com Válvula de Descarga: 32cm com reboco e 35cm sem reboco para a tubulação do esgoto, A válvula de descarga de embutir deve ficar a aproximadamente 1m do piso. Obs.: Certifique-se de que o tubo de espera do esgoto esteja acima do piso, no máximo 1cm de altura.)
Box: mede 0,80 a 1m de largura.
Cozinha:
Pia: 90cm, Sifão 60cm, Torneira 1.20m.



PONTO DE ÀGUA E ESGOTO PARA INSTALAÇÃO DE CUBA DE APOIO:
Pelo o que vimos as alturas para o ponto de água e de esgoto para cuba de apoio é o mesmo para todos os modelos da Incepa/Celite.  Para o ponto de água é: 60cm. Para o ponto de esgoto é: 50 cm. Então foram estas as medidas adotadas em nosso projeto.
BACIA SANITÁRIA: Caixa Acoplada
Se não fosse o manual do fabricante, ia achar que todos as bacias sanitárias possuem a mesma medida. Na prática não é bem assim e eu vi isso quando escolhi uma bacia com caixa acoplada (modelo Riviera/Celite) para colocar no lavabo. A posição que eu quero que fique a bacia, não vai caber. Ela tem 64 cm da extremidade da caixa (parede) até a extremidade do assento e ainda é preciso considerar a existência da porta, por exemplo. Então, fique atento não só ao tamanho da bacia sanitária, como ao modelo. A altura do ponto de água que vamos utilizar é 20 cm.
(fonte imagem: site Celite)
DUCHA HIGIÊNICA:
Posso dizer que todos os fabricantes possuem manual de instalação para a ducha higiênica, mas são raros os que indicam a altura correta para este item. Entre a Docol, Lorenzetti e Fabrimar, só o último sugere altura para o ponto de água e para o suporte. Para as mangueiras com extensão de 1,20 o ponto de água é entre 50 a 55 cm. E a altura para o suporte deve ficar entre 65 e 70 cm. Não existe certo ou errado para o ponto de alimentação de água: ele pode tanto ficar na direita quanto na esquerda, segundo o fabricante.
No nosso projeto colocamos, como sugerido em um site sobre casa segura, a altura do ponto de água 45 cm do chão. Acho que vamos alterar, para evitar que a mangueira fique arrastando ou tendo q ficar enrolando-a. Ah, já ia esquecendo... a distância que a ducha deve ficar da bacia sanitária (ou vice-versa). Olha o desenho:



Nos vasos sanitários será usada caixa acoplada ou válvula de descarga?
Esta definição deve ser feita antes do projeto hidros sanitário, já que os pontos de entrada de água e de saída de esgoto são diferentes para cada caso.
Para as bacias convencionais a altura da entrada de água é de 330 mm. Já para as caixas acopladas a altura é de 200 mm.
Para o esgoto, a distância da parede até o centro da saída do esgoto é de 250/260* mm para bacias convencionais e de 305 mm para bacias com caixa acoplada.
Projeto Hidráulico e as respectivas medidas

Pia do Banheiro
ponto de água é:   60cm.
ponto de esgoto é: 50 cm.

Vaso Sanitário
ponto de água é:   33cm
ponto de ducha higiênica é:    50cm
distancia da ducha ate o vaso: 35cm
