2ª Lista de exercícios

Questão 01

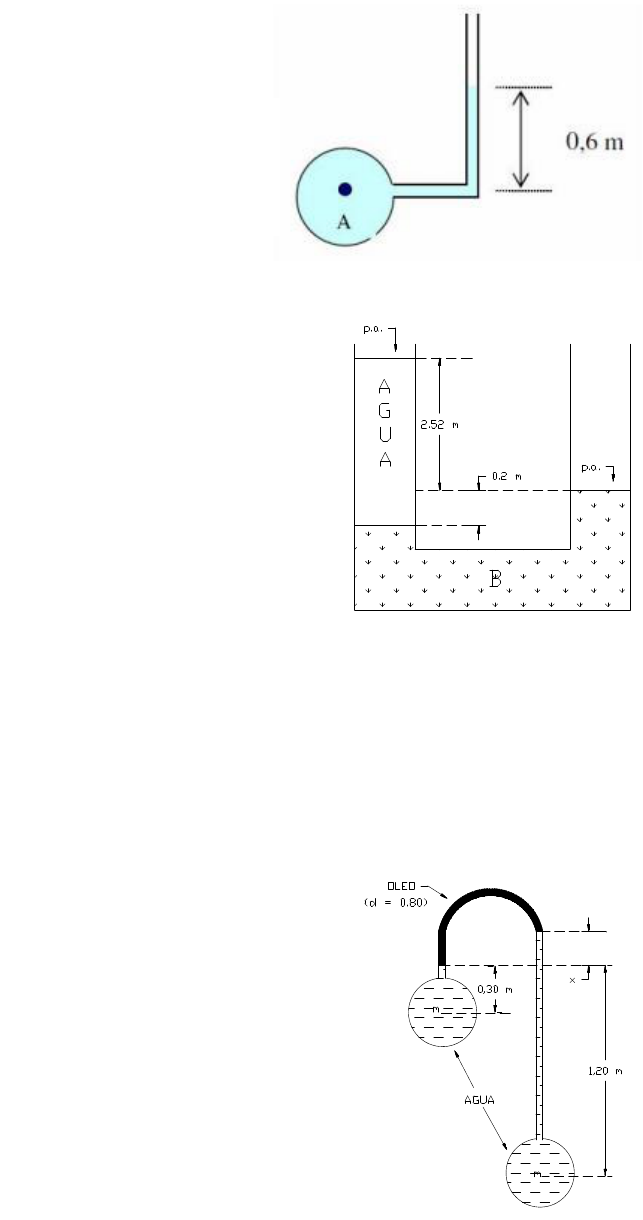

Sabendo-se que a leitura de um piezômetro é de 0,6 m e está preenchido com água,
calcule a pressão ( kgf/m2 e kPa ) no interior da tubulação a que ele está ligado.

Questão 02
Qual o peso específico do líquido (B) do esquema abaixo:


Questão 03
Dada a figura abaixo, pede-se:
a) Calcular a altura de carga diferencial, em m.c.a., entre “m”, “n”, quando “x”for 80
mm.
b) Calcular “x”, para a diferença de pressão entre “m” e “n”, de 0,1 Kgf/cm2 (Pn -Pm =
0,1 Kgf/cm
2
 )
c) Se a pressão no ponto “m” for de 1,5 Kgf/cm2 , qual a correspondente em “m”,
quando “x” = 0,200m?


Gabarito:
a) 0 , 916 m.c.a.
b) 50 cm
c) 15 940 Kgf/m2

Gabarito:
PA = 600 kgf/m2 =
6 kPa
Gabarito
13 600 kgf/m
3

Questão 04
Determinar a pressão manométrica em A, devido a deflexão do mercúrio do manômetro
em “U” da figura abaixo.


Questão 05
Água escoa no interior dos tubos A e B. Óleo lubrificante está na parte superior do tubo
em U invertido. Mercúrio está na parte inferior dos dois tubos em U. Determine a
diferença de pressão PA-PB em lbf/in²
Dados:

Questão 06
Na seção de um condutor a velocidade da água é de 3ft/s e o diâmetro 2ft. Este mesmo
escoamento passa pela secção 2 cujo diâmetro é 3ft. Determine a vazão volumétrica e a
velocidade na secção 2.






Questão 07
Um óleo cru de petróleo com uma massa específica de 892 kg/m
3
está escoando
por uma tubulação arranjada como mostrado na figura abaixo. A uma vazão total de
1,388 x 10
-3
m
3
/s entrando no tubo 1. O escoamento é divido igualmente em cada um
dos tubos 3.


a) Calcule a vazão mássica total no tubo 1 e 3.
Gabarito
PA = 10.280 kgf/m2
1
2
b) Calcule a velocidade média em 1 e 3.
c) Calcule o fluxo mássico em 1.

Questão 08
Um fluido incompressível escoa em regime permanente através do sistema circular com
duas saídas. Sabe-se que o perfil de velocidade na entrada é uniforme e nas saídas são
perfis parabólicos, tais como:





 (m/s);




 (m/s)
 Determine a velocidade de entrada.
D1=20cm; D2=40mm; D3=80mm


Questão 09
A água escoa através de um tubo circular de diâmetro igual a 8 cm com perfil de
velocidade dado pela equação:





 (cm/s)
Qual a velocidade media no tubo de 1,5 cm conectado ao anterior.

Questão 10
Um tubo poroso de 1,4 m de comprimento é intercalado entre dois tubos não porosos
deum chafariz. Os tubos possuem diâmetro interno de 0,055 m e externo de 0,061 m. A
água entrano sistema com velocidade média de 2,5 m/s. Parte dessa água atravessa a
parede do tubo poroso, formando um perfil simétrico de velocidade:





 (m/s)
Sendo L ocomprimento do tubo poroso em metros. Determine a vazão mássica da água
após o tubo poroso.
Dado: ρ=988 kg/m³,
dA=Rdxdθ (para tubo poroso).

Questão 11
Um tanque cilíndrico de 4 ft de altura e 3 ft de diâmetro está, inicialmente, cheio de
água.Agora, a tampa de descarga próxima a parte inferior do tanque é retirada e sai um
jato de águacuja velocidade média é , onde h é a altura de água no tanque,
medida a partir do centro do orifício de descarga. Sabendo que o diâmetro do orifício é
0,5 in, determine o tempo necessário para que o nível de água no tanque caia para 2 ft

Questão 12
Um tanque cilíndrico é alimentado pelos dutos A e B e esvaziado pelos dutos C e D. O
duto A fornece uma vazão mássica para encher sozinho o tanque em 4 horas. O duto B para encherem
5 horas. O duto C para esvaziar sozinho em 3 horas e o D em 6 horas. Com o nível do
tanque pela metade, as quatro válvulas são abertas simultaneamente.
a) O tanque está enchendo ou esvaziando?
b) Qual o tempo necessário para encher ou esvaziar o tanque?

Questão 13
Água (ρ=988 kg/m³) está escoando ao longo de uma tubulação com diâmetro uniforme. A pressão na
entrada é 68,9 kN/m². Esta tubulação se conecta a uma bomba que fornece 155,4 J/kg ao
escoamento do fluido na tubulação. A tubulação de saída da bomba tem a mesma
dimensão da entrada, no entanto, ela está 3,05 m acima da entrada. Sabe-se que a
pressão na saída é 137,8KPa. Calcule a energia perdida devido às forças de atrito.


Questão 14
Em uma usina hidroelétrica 100 m³/s de água escoam de uma elevação de 120 m até
uma turbina, onde energia elétrica é gerada. A perda de carga irreversível total no
sistema de tubulação, do ponto de entrada até a saída, é de 35 m. Se a eficiência da
turbina é de 80%, estime a saída de potência elétrica gerada. Dados:


 ; massa
específica de 998 kg/m
3


Questão 15
Em torno de um tubo de diâmetro de 5 cm, que conduz água a uma velocidade media de
5m/s, é colocado um aquecedor . forneça uma variação para a temperatura de saída da
água sabendo que a temperatura de entrada é 22ºC. a potencia elétrica fornecida é 145
kW. Despreze as perdas que ocorre no escoamento da água.
Dados: cp=4185J/kgºC; massa específica de 1000 kg/m
3


Questão 16
Um cotovelo redutor é usado para defletir de 30° o escoamento de água a uma taxa de
14 kg/s em um tubo horizontal ao mesmo tempo que o acelera. O cotovelo descarrega
água na atmosfera. A área da seção transversal do cotovelo é de 113 cm² na entrada e 7
cm² na saída. A diferença de elevação entre os centros da saída e entrada é de 30 cm. O
peso do cotovelo e da água nela contida são desprezíveis. Determine:
a) A pressão manométrica no centro da entrada do cotovelo;
b) A força de ancoragem necessária para manter o cotovelo no lugar.


Questão 17
Água é acelerada por um bocal e atinge uma placa vertical fixa, a uma taxa de 10 kg/s,
com uma velocidade de 20 m/s. Após o choque, a corrente de água se espalha em todas
as direções do plano da placa. Determine a força necessária para evitar que a placa se
movimente horizontalmente devido a força da corrente de água.

Questão 18
Supondo desprezíveis as forças de atrito, calcule a força necessária para segurar um
bocal convergente fixo a uma mangueira de incêndio horizontal que descarrega
800L/min de água.
Dados: Dmangueira=10cm
Dbocal=3cm
