Teoria dos Grafos – Módulo 3 – pág. 1
Teoria dos Grafos
Módulo 3
Grafos planares.
Matriz de adjacências de um grafo.

1. Grafos Planares

Grafo planar aquele que pode ser representado em um plano sem qualquer interseção
entre arestas e permite a representação no plano sem que as linhas se cruzem.

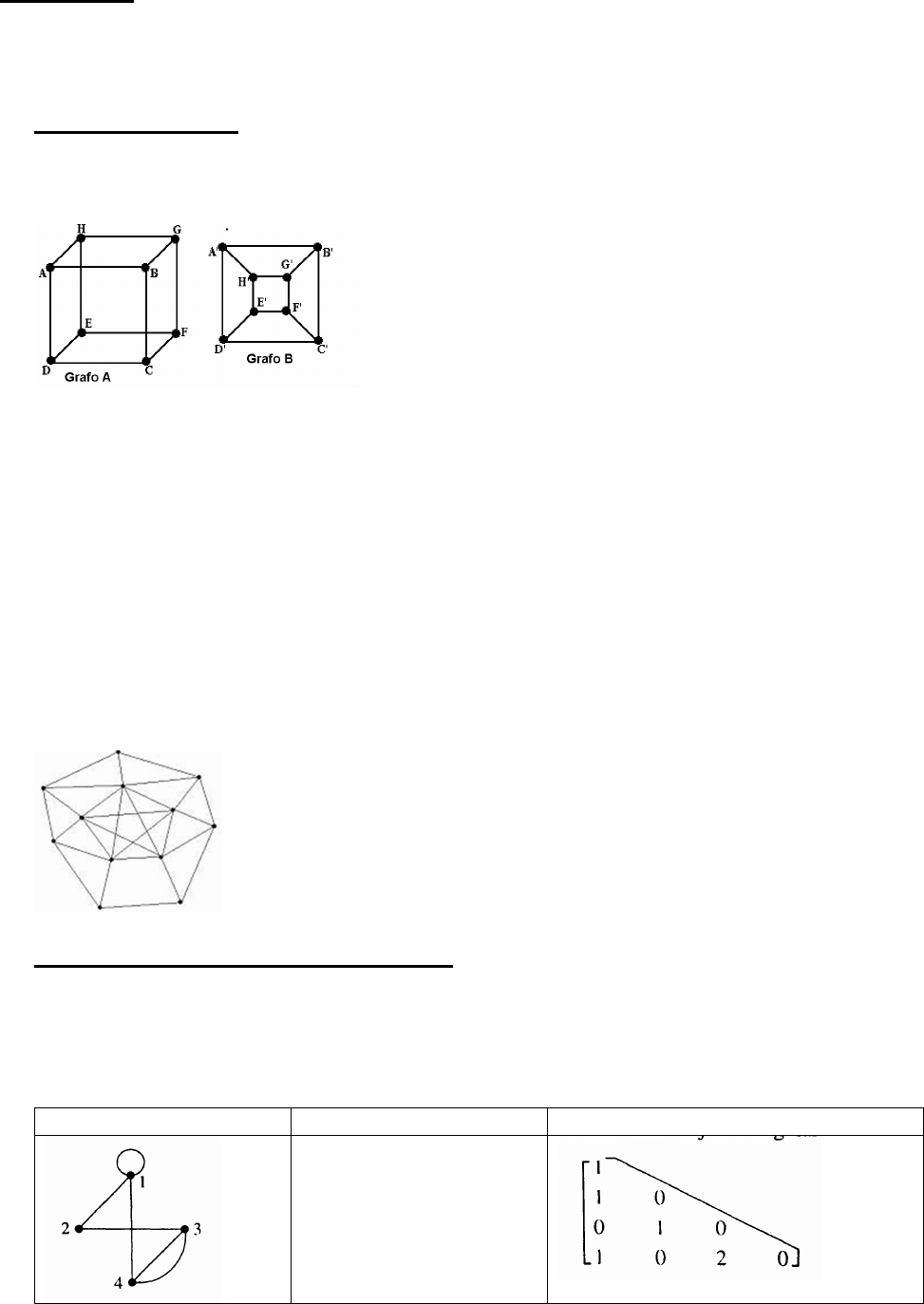

O grafo A da figura é planar, pois pode ser representado por seu isomorfo B

Propriedade matemáticas dos grafos planares.
 Todo grafo completo com um número de vértices maior que 5 (n > 5) não é planar.

 Indicado por n (número de vértices ou nós), a (número de arestas) e r (número de
regiões do plano que o grafo divide o plano) temos a seguintes relações:
 2 arn (chamada de fórmula Euler ( pronuncia-se “óiler”))
 Se n  3, então an  63
 Se n  3 e se não existem ciclos de comprimento 3, então an  42

Teorema de Kuratowski
Todo grafo que apresenta como subgrafo o grafo completo K5 ou grafo bipartido K3,3 não
é um grafo planar.
O grafo da figura abaixo apresenta como subgrafo o grafo K5, portanto podemos afirmar
com certeza que ele não é planar. Observe os 5 pontos centrais do grafo é um K5.



2. Matriz de adjacência de um grafo

Matriz de adjacência de um grafo é uma matriz que indica o número de arestas (ou
arcos) entre 2 vértices.
Cada elemento aij = p se existem p arcos entre os vértices i e j. Quando o grafo não é
direcionado a matriz é simétrica sendo possível uma matriz adjacência simplificada como
mostrado para os grafos abaixo.
Grafo não direcionado Matriz de adjacência Matriz de adjacência simplificada















0201
2010
0101
1011
A


Teoria dos Grafos – Módulo 3 – pág. 2
Grafo direcionado Matriz adjacência Matriz de adjacência simplificada















0100
0010
1100
0011
A



Não é possível por a matriz não
simétrica.



Exemplo 1 - módulo 3 – teoria dos grafos.
Como foi exposto acima os grafo A é planar, pois conseguimos fazer a sua representação
isomorfa que o grafo B. Verifique as propriedades matemáticas nestes grafos.

Solução: Fazendo a contagem temos: n = 8 vértices; r = 6 regiões (no grafo A como sua
representação é espacial as regiões são suas faces já na grafo B devemos contar as 5
regiões internas mais 1 região externas já que sua representação é planar) e a = 12
arestas. Aplicando as propriedades temos:
2 arn  21268  é verdade.
Se n  3, então an  63  8  3, então 2.8 – 6  8 é verdade
Se n  3 e ∄ comprimento 3, então an  42  2.8 – 4  8 é verdade
Logo as propriedades foram verificadas.

Exemplo 2 - módulo 3 – teoria dos grafos.
Decida se os grafos são isomorfos. Em caso afirmativo as funções que estabeleçam o
isomorfismo. Caso não sejam isomorfos explique.

Solução: As funções de isomorfismo são as equivalentes entre vértices e aresta de cada
grafo. Se todas a equivalência são verdadeiras os 2 grafos ao isomorfos.
Sendo f1 a função equivalência de vértices, temos:
f1: 1  a (o vértice 1 do grafo (a) equivale a vértice a no grafo (b)).
 2  b 3  c 4  d

Sendo f2 a função equivalência de arestas, temos:
F2: a1  e2 (a aresta a1 do grafo (a) equivale a aresta e2 a no grafo (b)).
 a2  e7 a3  e6 a4  e1
a5  e3 a6  e4 a7  e5
Teoria dos Grafos – Módulo 3 – pág. 3

Como foi verificado todas as equivalências podemos afirmar que os 2 grafos são
isomorfos.

Exemplo 3 - módulo 3 – teoria dos grafos.
Verifique se o grafo da figura é planar. Se não for justifique. Se for prove desenhando seu
isomorfo sem o cruzamento de aresta.

Solução: O grafo é planar porque possui o seguinte isomorfo planar:


Exemplo 4 - módulo 3 – teoria dos grafos.
Um grafo possui 7 aresta e 7 regiões. Determine o seu número de aresta para que o
mesmo seja planar. Desenhe o grafo
Solução: Usando a fórmula de Euler, temos:
2 arn
277 n  2n vértices.



Exemplo 5 - módulo 3 – teoria dos grafos.
Escreva a matriz de adjacências do grafo representada na figura abaixo:



Solução: como grafo possui 2 vértices, sua matriz de adjacências será de ordem 2 com
os seguintes elementos:
a11 = 0 (não existe laços no vértice 1 ou seja aresta partindo de 1 chegando em 1),
a12 = 5 (existem 5 arestas partindo do vértice 1 e chegando no vértice 2),
a21 = 5 (existem 5 arestas partindo no vértice 2 e chegando no vértice 1),
a22 = 0 (não existe laços no vértice 2 ou seja aresta partindo de 2 chegando em 2)
portanto a matriz de adjacências é:







05
50
A

Teoria dos Grafos – Módulo 3 – pág. 4
Exercícios propostos
1) Desenhe um grafo simples complementos com 4 vértices (K4). O K4 é planar? Justifique.
A sua justificativa pode graficamente ou em texto.

2) Escreva a matriz de adjacência de um grafo simples e completo de 5 vértices(K5)

3) O grafo abaixo é planar? Justifique. A sua justificativa pode graficamente ou em texto.


4) Escreva a matriz de adjacência do grafo abaixo que chamado grafo bipartido K3,3.


5) Usando o teorema de Kuratowski verifique e justifique se o grafo da figura é planar.
