Questões resolvidas

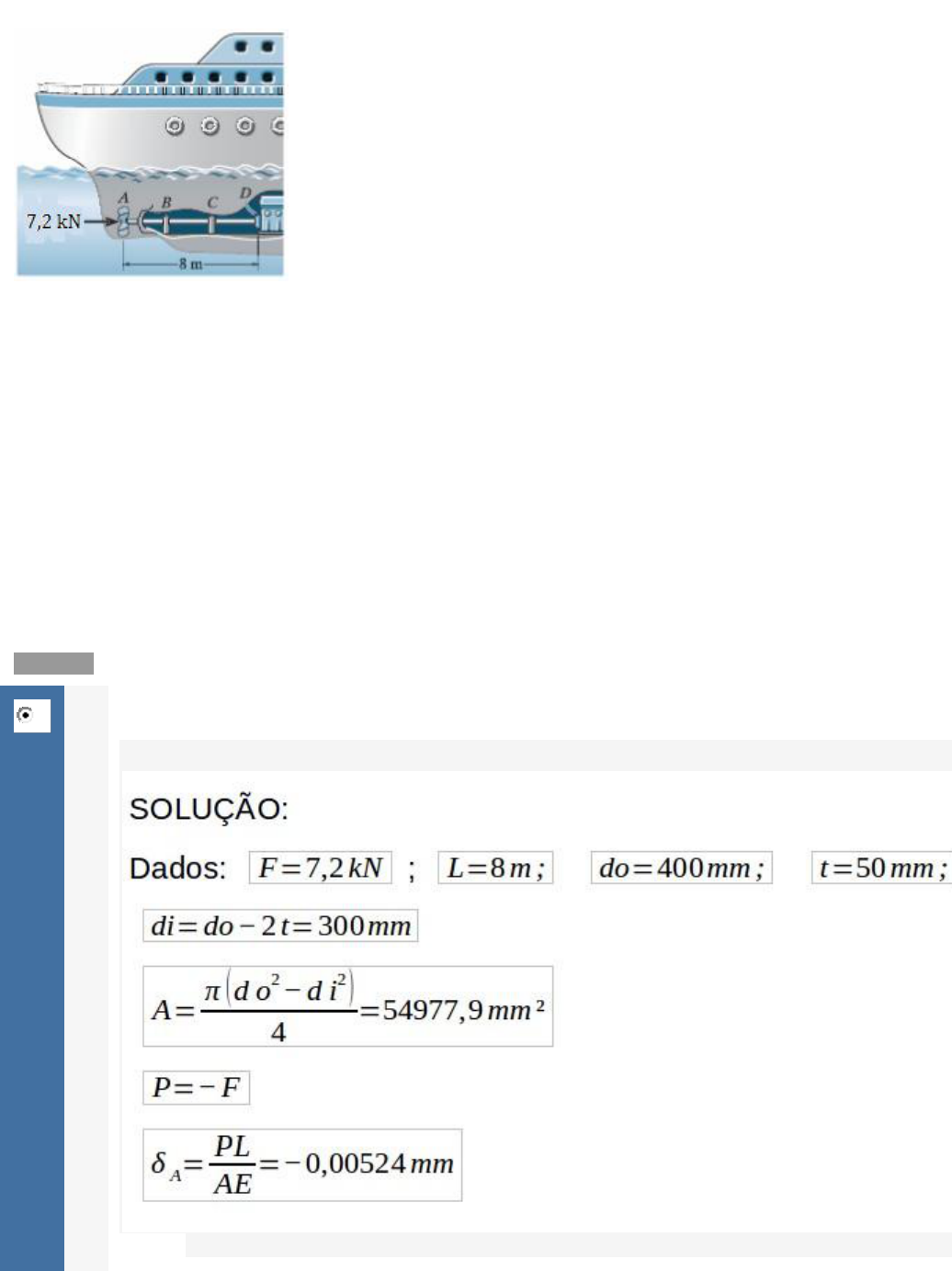

O navio é impulsionado na água pelo eixo de uma hélice de aço A-36 com 8 m de comprimento, medido desde a hélice até o mancal de encosto D no motor. Se o eixo tiver diâmetro externo de 400 mm e espessura de parede de 50 mm, determine a quantidade de contração axial do eixo quando a hélice exercer uma força de 7,2 kN sobre o eixo. Os apoios B e C são mancais de deslizamento. Dados: Eaço=200 GPa.
Determine a quantidade de contração axial do eixo quando a hélice exercer uma força de 7,2 kN sobre o eixo.
A -0,00524 mm
B -0,00364 mm
C 0,00524 mm
D 0,00364 mm

A coluna é construída de concreto de alta resistência e seis hastes de reforço de aço A-36. Se for submetida a uma força axial de 150 kN, determine o diâmetro exigido para cada haste, de modo que 0,25 da carga seja suportada pelo concreto e 0,75 pelo aço. Dados Eaço=200GPa e Econcreto=29GPa.
Determine o diâmetro exigido para cada haste.
A d=35mm
B d=45mm
C d=70mm
D d=90mm

Observe a figura, que mostra dois diagramas tensão-deformação para dois tipos de materiais. Analise as afirmacoes abaixo e assinale a alternativa correta.
Analise as afirmações abaixo e assinale a alternativa correta.
I – o diagrama da esquerda representa o comportamento de um material dúctil;
II – materiais frágeis são aqueles que apresentam pouco ou nenhum escoamento antes da falha, por exemplo, o ferro fundido cinzento;
III – materiais dúcteis são normalmente escolhidos para projetos estruturais pois, se ficarem sobrecarregados, exibirão grande deformação antes de falhar.
A Todas as afirmações ( I, II e III) estão corretas
B Apenas as afirmações I e III estão corretas
C Apenas as afirmações II e III estão corretas
D Apenas as afirmações I e II estão corretas
