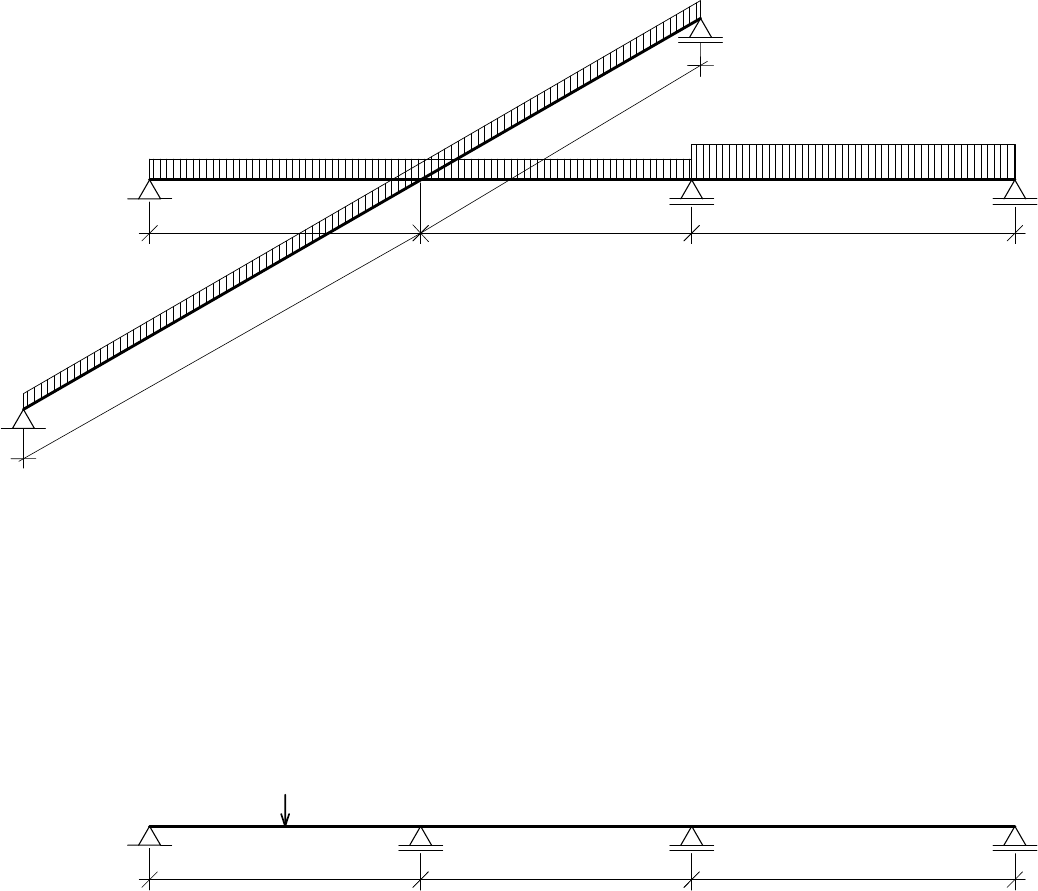

Viga cruzada ou Grelha hiperestatica

Prévia do material em texto

2,60m 3,10m2,60m
A
B C
D
F
E
4,4
0m
3,1
0m
EI = constante em todas as barras e as vigas estao perpendiculares entre si.
Carga distribuida:
- trecho AB = 1,66 tf/m
- trecho BC = 2,39 tf/m
- trecho DF = 1,55 tf/m
Exercicio 11) Traçar o diagrama de M e Q da viga abaixo usando o 5 método: a Equação dos 3 Momentos
Exercicio 12) Traçar o diagrama de M e Q da viga abaixo usando o 6 método, Propagação dos momentos
CURSO ESTABILIDADE DAS CONSTRUÇÕES - Prof. Mário T.Sumoto
2,60m 3,10m2,60m
A B C
Exercicio 13) traçar a linha de influência M e Q para a viga contínua abaixo, usando o método da
 propagação dos momentos .
P
D
Exercicio 10) Traçar o diagrama de M e Q da viga abaixo usando o 4 método: o Processo de Cross
Exercicio 14) traçar a linha de influência M e Q para a viga contínua abaixo, usando o Processo
de Cross.
Exercicio 09) Traçar o diagrama de M e Q da viga abaixo usando o 3 método: Analise de Mohr
