Instalações Elétricas
Data: 19/09/ 2019.
Aluno (a): Gabriel Nascimento
Avaliação Prática
NOTA:
INSTRUÇÕES:
Esta Avaliação contém 7 (sete) questões, totalizando 10 (dez) pontos;
Baixe o arquivo disponível com a Atividade de Pesquisa;
Você deve preencher dos dados no Cabeçalho para sua identificação:
Nome / Data de entrega.
As respostas devem ser digitadas abaixo de cada pergunta;
Ao terminar grave o arquivo com o nome Atividade Prática;
Envio o arquivo pelo sistema no local indicado;
Em caso de dúvidas consulte o seu Tutor.
LEVANTAMENTO DA INSTALAÇÃO ELÉTRICA RESIDENCIAL
Faça um levantamento em sua residência dos seguintes dados:

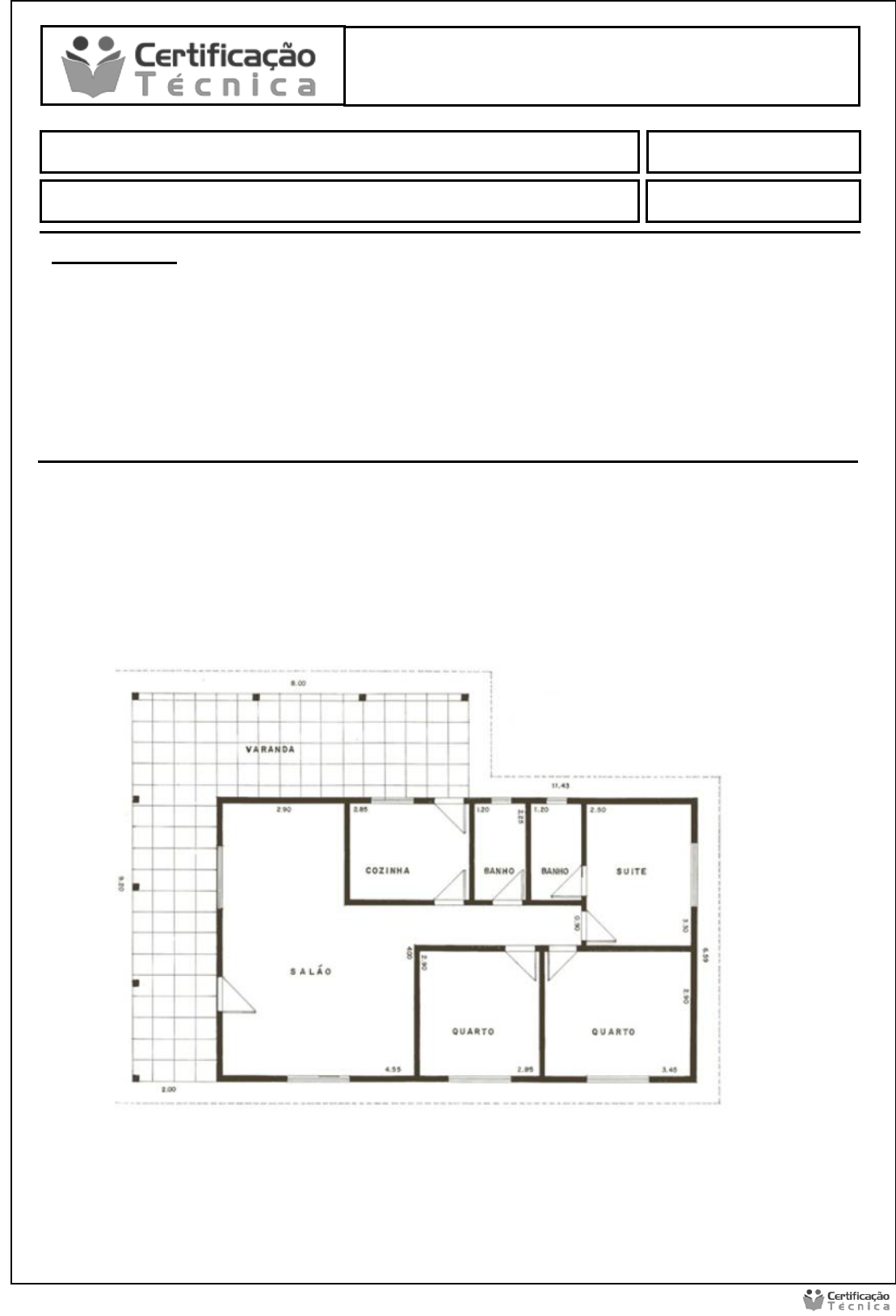

1) Existe uma Planta baixa de sua casa? Se sim tire foto e cole abaixo, caso contrário faça um esboço simples e cole abaixo.
R:
2) Tire uma foto do Quadro de distribuição geral de sua casa, cole abaixo e indique o que se pede
Quantos circuitos existem? 8 Circuitos
Qual o tipo de cada circuito? 2 Iluminação, 4 TUE’s e 2 TUG’s
R:
3) Qual a bitola dos condutores utilizados nos circuitos?
R: Iluminação: 2,5mm; TUG: 2,5mm; TUE: 10mm, 6mm
4) Utilizando a planta baixa ou o esboço mostrado na questão 1, mostre quais as possíveis trajetórias dos circuitos de sua casa.
R:
5) Baseado nestas informações, o projeto da instalação elétrica de sua residência está bem dimensionado segundo a norma NBR-5410-2004? No caso de erros de projeto, apresente as possíveis correções.
R: Colocação de Dispositivo de Proteção contra Surtos (DPS), Disjuntor Diferencial Residual (DDR) ou Interruptor Diferencial Residual (IDR), Colocação de condutor de proteção (PE) nos circuitos e aumentar o número de Disjuntor Termomagnéticos (DTM) e uma melhor distribuição dos circuitos nas fases em virtude existir uma entrada trifásica.
6) Qual é o passo a passo para o dimensionamento de eletrodutos? Quais os eletrodutos adequados para cada circuito de sua casa?
R: Para se determinar a medida dos eletrodutos e condutores deve-se medir diretamente na planta, os eletrodutos representados no plano horizontal e somar, quando for o caso, os eletrodutos que descem ou sobem até as caixas.
A medida do eletroduto no plano horizontal são feitas com o auxílio de uma régua, na própria planta residencial e após convertidas para o valor real, através da escala em que a planta foi desenhada. A escala indica qual é a proporção entre a medida representada e a real. A medida dos eletrodutos que descem até as caixas são determinados descontando da medida do pé direito mais a espessura da laje da residência a altura em que a caixa está instalada.
A medida dos eletrodutos que sobem até as caixas são determinados somando a medida da altura da caixa mais a espessura do contrapiso.
7) Realize um levantamento de material para o caso de precisar refazer toda a instalação elétrica de sua casa, em especial os seguintes itens:
a) Eletrodutos;
b) Fiação;
c) Caixas;
d) Tomadas;
e) Interruptores;
Montar uma tabela conforme demonstrado na página 118 do manual PROCOBRE.
	Material
	Quantidade
	Valor Un.
	Total
	Cabo Proteção 10mm
	11M
	R$3,40
	R$37,40
	Cabo Fase 10mm
	11M
	R$3,40
	R$37,40
	Cabo Neutro 10mm
	20M
	R$3,40
	R$37,40
	Cabo Proteção 6mm
	20M
	R$1,70
	R$34,00
	Cabo Fase 6mm
	20M
	R$1,70
	R$34,00
	Cabo Neutro 6mm
	52M
	R$1,70
	R$34,00
	Cabo Proteção 2,5mm
	76M
	R$0,70
	R$36,40
	Cabo Neutro 2,5mm
	69M
	R$0,70
	R$53,20
	Cabo Fase 2,5mm
	20M
	R$0,70
	R$48,30
	Cabo Retorno 2,5mm
	20M
	R$0,70
	R$14,00
	Eletroduto 20mm
	58,5M
	R$1,70
	R$99,45
	Eletroduto 25mm
	24M
	R$2,80
	R$67,20
	Caixa 4x2
	27
	R$0,80
	R$21,60
	Caixa Octogonal 4x4
	6
	R$3,60
	R$21,60
	Tomada
	18
	R$6,50
	R$117,00
	Interruptor Simples
	4
	R$6,00
	R$24,00
	Interruptor Duplo
	2
	R$7,80
	R$15,60
	TOTAL


	R$732,55
