DISCIPLINA: ELETROTECNICA
	SEM.:
	TURNO: noturno
	PROF(a).: Antonina Ferreira dos Santos Cruz
	CURSO: ENG

Exercício de Fixação
Questão 01
Seja uma Instalação Elétrica de um Estabelecimento Escolar, cuja carga instalada é de aproximadamente 50 kW, contendo equipamentos elétricos, em sua maioria, monofásicos: iluminação; TUG’s e TUE”s . Para cálculo do alimentador, considerar como fator de demanda global um valor de 0,69 e um fator de potência médio da instalação de 0,85. Relativo às questões de A a D, responda:
A- Tipo de fornecimento de energia deste consumidor?
B - Potência aparente e reativa será fornecida pela concessionária.
C – Demanda máxima deste consumidor
D- Se fator de potência controlado pelo consumidor está conforme padrão normativo ( RESOLUÇÃO N.º 414- ANEEL)? Justifique sua resposta
Nota: Considerar Padrões de Fornecimento de Energia Elétrica do supridor de energia, no caso, a Concessionária de Eletricidade COELBA - Companhia Energética da Bahia.
Questão 02
Calcule resistência elétrica, corrente elétrica e potência aparente de em um chuveiro elétrico de 4200W quando ligado a uma tensão de 220V. Quando a tensão de alimentação for 127V, quais os novos valores da resistência e da corrente elétrica do chuveiro? Comparado os resultados obtidos faça uma análise comparativa em relação as implicações técnicas e econômicas das duas ligações em uma determinada instalação elétrica.
Questão 03
Um eletricista instalou numa residência, com tensão de127V, dez lâmpadas iguais. Terminado o serviço, verificou que havia se enganado, colocando todas as lâmpadas em série. Ao medir a corrente no circuito, encontrou 5,0 . 10-2 A. Corrigindo o erro, ele colocou todas as lâmpadas em paralelo. Após a modificação, calcule as correntes parciais e total das lâmpadas acesas? Suponha que as resistências das lâmpadas não variam com a corrente
Questão 4

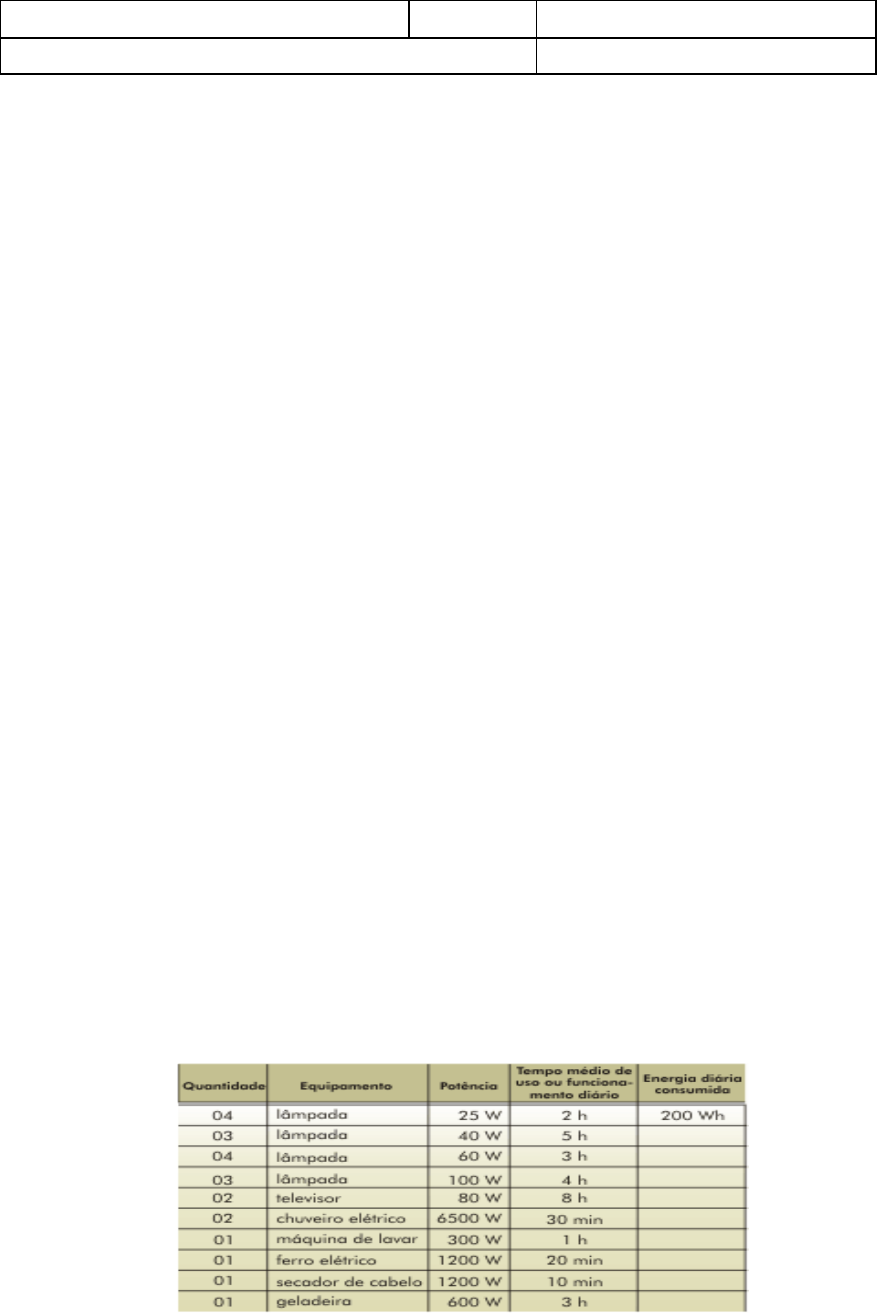

O quadro abaixo apresenta os equipamentos elétricos de maior utilização em uma certa residência e os respectivos tempos médios de uso/funcionamento diário, por unidade de equipamento. Todos os equipamentos estão ligados em uma única rede elétrica alimentada com a voltagem de 220 V. Para proteção da instalação elétrica da residência, ela está ligada a um disjuntor, isto é, uma chave que abre, interrompendo o circuito, quando a corrente ultrapassa um certo valor.
Com analise das proposições assinale a letra que apresenta as afirmações corretas :
I. Somente os dois chuveiros elétricos consomem 195 kWh em 30 dias
II. Considerando os equipamentos relacionados, o consumo total de energia elétrica em 30 dias é igual a 396 kWh.
III. É possível economizar 32,5 kWh em 30 dias diminuindo em 5 minutos o uso diário de cada chuveiro.
IV. Se os dois chuveiros forem usados simultaneamente, estando ligados em uma mesma rede e com um único disjuntor este teria que suportar correntes até 40 A.
V. Em 30 dias, se o kWh custa R$0,20, a despesa correspondente apenas ao consumo das lâmpadas é R$16,32.
VI. Em 30 dias, o consumo de energia da geladeira é menor do que o consumo total dos dois televisores.
VII. Em 30 dias, o consumo de energia das lâmpadas é menor do que o consumo da geladeira.
A) Somente a afirmativa I, II, III e V são verdadeiras
 B)Somente a afirmativa I , II, IV V , VI e VII são verdadeiras.
 C)Somente a afirmativa I , II , IV e VII são verdadeiras.
 D)Somente a afirmativa II , III e IV , são verdadeiras.
 E)Todas afirmativas são verdadeira
Questão 5
Um apartamento apresenta os equipamentos listados abaixo, determinar a potência total instalada nessa residência em watts [W] e [VA]
1. Forno de micro-ondas: 1.500,00 VA, Fator de Potencia FP = 0, 82;
2. Chuveiro elétrico: 6.000,00 W;
3. Ar-condicionado: 7.800,00 VA, FP = 0, 91;
4. Motor monofásico: 7.000,00 VA, FP = 0, 77;
5. Motor trifásico: 35.000,00 VA, FP = 0, 92;
6. Ferro de passar roupa: 1.000,00 W;
7. Torneira elétrica: 5.000,00 W;
8. Iluminação (lâmpadas fluorescentes): 3.000,00 VA, FP = 0, 90.
Questão 6
Utilizando o método do Fluxo Luminoso, determinar quantas lâmpadas e luminárias e a sua disposição para iluminar o ambiente descrito a seguir, de acordo com as normas. Calcule a iluminancia resultante abaixo da luminária (Ed) e a iluminancia final nos pontos intermediários entre as luminárias(Ei). Dados:
• O ambiente ´e um indústria de vestuário que possui os seguintes setores principais: corte, costura, passagem e guarnecimento. O ambiente ´e limpo com manutenção anual;
• Luminária: HDK 472 - ZDK 473 (facho fechado);
• Lâmpada: HPL-N 400W;
• Dimensões do ambiente: 30 m de comprimento por 25 m de largura;
• Altura do teto: 6 m;
• Altura das luminárias ao teto: 1,25 m;
• Refletâncias: teto (70%), paredes (50%) e piso (10%).
Questão 7
Deseja-se iluminar uma sala com dimensões 8 m x 10 m. Adotando-se um iluminamento de 500 lux, um fator de utilização de 0,64 e um fator de depreciação de 0,82, Qual é o fluxo luminoso necessário para iluminar adequadamente esta sala ?
Questão 8
A figura abaixo mostra um esquema de aterramento utilizado em instalações elétricas de baixa tensão, conforme a NBR 5410.
Na imagem acima, T é o secundário do transformador, L1, L2 e L3 são as fases e PEN é o condutor de proteção e neutro.
De acordo com essas informações, o esquema de aterramento da imagem é denominado
A) IT.
B) TT.
C) TN-C.
D) TN-CS.
Questão 9
Considere as afirmativas relacionadas ao dispositivo à corrente diferencial-residual (DR).
Marque a opção em que todas as afirmativas estão corretas.
A) I, II e III.
B) I, III e IV.
C) I, II e IV.
D) II, III e IV.
Questão 10
A NBR 5410 determina que o dispositivo destinado a proteger os condutores vivos de um circuito contra correntes de sobrecarga deve estar adequadamente coordenado com os condutores. Essa condição, considerando que IN é a corrente nominal do dispositivo de proteção, IB a corrente de projeto do circuito e IZ a capacidade de condução de corrente dos condutores, é expressa, em parte, através de
A) IB > IN.
B) IB ≤ IN ≤ IZ.
C) IN > IZ.
D) I2 > 1,45 IZ.
Questão 11
O uso de condutores de alumínio na baixa tensão em projetos de instalações industriais só será permitido se obedecidas as seguintes exigências:
I. A seção mínima dos condutores for 16mm².
II. A instalação seja alimentada a partir da rede de alta tensão da concessionária através de transformador ou subestação transformadora.
III. A instalação e a manutenção sejam realizadas apenas por pessoas qualificadas.
IV. A tensão máxima da instalação seja 380V.
A) Apenas a assertiva I está correta.
B) Apenas as assertivas I e II estão corretas.
C) Apenas as assertivas II e III estão corretas.
D) Apenas as assertivas I, II e III estão corretas.
E) Todas as assertivas estão corretas.
Questão 12
Para dimensionamento de condutores em uma instalação predial ou industrial de baixa tensão, um dos critérios mais importantes é o da queda de tensão. Em função disso, avalie as seguintes afirmações no que se refere a esse critério:
I. A queda de tensão deve ser verificada para garantir o correto funcionamento dos equipamentos.
II. O limite máximo estabelecido pela NBR5410 é de 4% de queda de tensão para os circuitos terminais (iluminação ou tomadas).
III. No caso de consumidores que possuam entrada de energia particular em MT (média tensão) o limite de queda de tensão máximo é de 7% entre os terminais secundários do transformador e o último ponto de utilização.
IV. São fatores que influenciam no cálculo de queda de tensão: o tipo do condutor, a seção do condutor, a maneira de instalar, a potência da carga e o seu fator de potência, a distância e a tensão da rede.
A) Apenas as assertivas I, II e III estão corretas.
B) Apenas as assertivas I e IV estão corretas.
C) Apenas as assertivas II e IV estão corretas.
D) Apenas as assertivas II e III estão corretas.
E) Todas as assertivas estão corretas.Questão 13
São premissas estabelecidas pela NBR5410 Instalações elétricas de baixa tensão:
I. No caso de identificação por cores, o condutor neutro de uma instalação deve possuir isolação na cor azul-clara, e o condutor de proteção deverá possuir isolação na cor verde ou verdeamarela.
II. No esquema TN-C a proteção contra choques utilizando dispositivo diferencial-residual é obrigatória.
III. Na versão de 2004 da NBR5410 a instalação de dispositivos de proteção contra surtos (DPS) tornou-se obrigatória sempre que as sobretensões possam resultar em risco direto ou indireto à segurança e à saúde das pessoas.
IV. O uso do condutor de proteção em instalações prediais e industriais é opcional; depende do critério do projetista.
A) Apenas as assertivas I e II estão corretas.
B) Apenas as assertivas I e III estão corretas.
C) Apenas as assertivas I, II e III estão corretas.
D) Apenas as assertivas II, III e IV estão corretas.
E) Todas as assertivas estão corretas.
Questão 14
Levando-se em conta o que estabelece a norma brasileira de baixa tensão no que tange aos esquemas de aterramento, avalie as afirmações:
I. O esquema IT é um sistema “isolado da terra”; portanto, não prevê nenhuma conexão das partes vivas ou das massas à malha de aterramento.
II. O esquema TN-C possui condutores de proteção e neutro independentes, sendo estes aterrados em um único ponto de aterramento.
III. O esquema TT possui condutores de proteção e neutro independentes, além de possuir dois pontos de aterramento eletricamente independentes, um para as massas e outro para alimentação.
IV. No esquema TN-C-S, a instalação possui uma parte em que os condutores de proteção e neutro são independentes, sendo unidos posteriormente em um único condutor (PEN).
A) Apenas as assertivas II e III estão corretas.
B) Apenas as assertivas I, III e IV estão corretas.
C) Apenas as assertivas III e IV estão corretas.
D) Apenas as assertivas II, III e IV estão corretas.
E) Todas as assertivas estão corretas.
Questão 15
A Figura abaixo mostra um esboço do projeto da instalação elétrica de um escritório.
De acordo com o observado no esboço, esse escritório terá.
(A) um interruptor de duas seções e um interruptor simples.
(B) um interruptor paralelo (three-way) e uma tomada a meia altura.
(C) um interruptor simples e uma tomada alta.
(D) um interruptor intermediário (four-way).
(E) duas tomadas baixas e uma tomada a meia altura.
Questão 16
Um circuito alimenta duas cargas, LP1 e LP2, através de uma fonte CA de 60 hz e 200 V eficazes. Portanto determine a corrente eficaz medida pelo amperímetro e o fator de potencia de cada carga .
De acordo com os resultados obtidos julgue se o valor do fator de potencia encontrado esta conforme valor normativo. Justifique sua resposta
