Questões resolvidas

Considere a seguinte linha desenhada no Autocad, com a utilização do comando LINE. O ponto P1 foi marcado em uma coordenada qualquer na área de desenho. Para traçar a linha até o ponto P2 com as distâncias marcadas no desenho, qual dos comandos foi utilizado?
(A) @30,15
(B) @15,30
(C) &30,15
(D) &15,30
(E) (15,30)

Com relação à padronização do desenho e às normas técnicas vigentes no que diz respeito a tipos, formatos, dimensões e dobradura de papel, e linhas utilizadas no desenho técnico, assinale a opção correta.
A A linha usada para indicar a posição dos planos de corte na planta baixa é a linha traço e ponto estreita, larga nas extremidades e na mudança de direção
B O formato final do dobramento de folhas de desenho maiores do que A0 e formatos especiais é variável e depende das dimensões da folha, devendo as dobras obedecer as medidas estabelecidas para o formatos A0.
C Entre as linhas utilizadas em desenho técnico, a linha pontilhada é usada para representar arestas e contornos não visíveis.
D O formato básico para desenhos técnicos é designado por A1 e corresponde a um retângulo de área igual a 1 m².
E A dimensão da margem esquerda da folha de desenho, para as folhas de formato A0, A1, A2, A3 e A4, é objeto de normatização e depende do formato utilizado.

Tendo em vista as normas técnicas para desenho de planta de situação, planta baixa, cortes, fachadas e planta de cobertura, assinale a opção correta.
a) Os desenhos de cortes devem apresentar a altura e largura das janelas, bem como a altura de seu respectivo peitoril.
b) As cotas de nível são apresentadas tanto nos cortes quanto na planta baixa de uma edificação.
c) A indicativa do norte nos cortes e elevações serve para auxiliar os estudos de implantação e localização.
d) Os cortes que passem por áreas molhadas devem conter o esquema hidráulico pertinente.
e) No anteprojeto de uma edificação, a planta de cobertura deve conter os eixos do projeto e a distribuição e denominação dos compartimentos.

O AutoCAD 14, um software do tipo CAD (Computer Aided Design), é utilizado principalmente pelas áreas de arquitetura e engenharia para a realização do desenho técnico em duas dimensões e para a criação de modelos tridimensionais. Nesse software, ao utilizar coordenadas cilíndricas 3D, a coordenada absoluta 5<40,6 indica
A um ponto sobre o plano XY a 5 unidades da origem do UCS ativo e 40,6 a partir do eixo X, no sentido anti-horário.
B um ponto sobre o plano XY a 5 unidades da origem do UCS ativo e 40,6 a partir do eixo X, no sentido horário.
C um ponto cuja projeção sobre o plano XY está a 5 unidades da origem do UCS ativo e 40 a partir do eixo X e 6 unidades sobre o eixo Z.
D todos os pontos inseridos em um cilindro com raio de 40,6 unidades e 5 unidades de altura.
E um ponto cuja projeção sobre o plano XY está a 40 unidades da origem do UCS ativo e 5o a partir do eixo X e 6 unidades sobre o eixo Z.

Um projetista buscou nos arquivos da empresa um projeto muito antigo e verificou que estava faltando a escala. Entretanto, apresentava os desenhos e as medidas reais perfeitamente legíveis. Verificou em um dos desenhos que este apresentava na sua representação gráfica 6 cm sendo sua cota de 7,5m. A escala utilizada no projeto era de:
A 1: 25
B 1:125
C 1: 250
D 1:1,25
E 1:50

A planta que contém o projeto como um todo incluindo, além do projeto de arquitetura, também as informações necessárias dos projetos complementares denomina-se:
a) Planta de situação
b) Planta de locação
c) Planta de edificação
d) Planta de cobertura

Material
páginas com resultados encontrados.
páginas com resultados encontrados.
left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Questões resolvidas

Considere a seguinte linha desenhada no Autocad, com a utilização do comando LINE. O ponto P1 foi marcado em uma coordenada qualquer na área de desenho. Para traçar a linha até o ponto P2 com as distâncias marcadas no desenho, qual dos comandos foi utilizado?
(A) @30,15
(B) @15,30
(C) &30,15
(D) &15,30
(E) (15,30)

Com relação à padronização do desenho e às normas técnicas vigentes no que diz respeito a tipos, formatos, dimensões e dobradura de papel, e linhas utilizadas no desenho técnico, assinale a opção correta.
A A linha usada para indicar a posição dos planos de corte na planta baixa é a linha traço e ponto estreita, larga nas extremidades e na mudança de direção
B O formato final do dobramento de folhas de desenho maiores do que A0 e formatos especiais é variável e depende das dimensões da folha, devendo as dobras obedecer as medidas estabelecidas para o formatos A0.
C Entre as linhas utilizadas em desenho técnico, a linha pontilhada é usada para representar arestas e contornos não visíveis.
D O formato básico para desenhos técnicos é designado por A1 e corresponde a um retângulo de área igual a 1 m².
E A dimensão da margem esquerda da folha de desenho, para as folhas de formato A0, A1, A2, A3 e A4, é objeto de normatização e depende do formato utilizado.

Tendo em vista as normas técnicas para desenho de planta de situação, planta baixa, cortes, fachadas e planta de cobertura, assinale a opção correta.
a) Os desenhos de cortes devem apresentar a altura e largura das janelas, bem como a altura de seu respectivo peitoril.
b) As cotas de nível são apresentadas tanto nos cortes quanto na planta baixa de uma edificação.
c) A indicativa do norte nos cortes e elevações serve para auxiliar os estudos de implantação e localização.
d) Os cortes que passem por áreas molhadas devem conter o esquema hidráulico pertinente.
e) No anteprojeto de uma edificação, a planta de cobertura deve conter os eixos do projeto e a distribuição e denominação dos compartimentos.

O AutoCAD 14, um software do tipo CAD (Computer Aided Design), é utilizado principalmente pelas áreas de arquitetura e engenharia para a realização do desenho técnico em duas dimensões e para a criação de modelos tridimensionais. Nesse software, ao utilizar coordenadas cilíndricas 3D, a coordenada absoluta 5<40,6 indica
A um ponto sobre o plano XY a 5 unidades da origem do UCS ativo e 40,6 a partir do eixo X, no sentido anti-horário.
B um ponto sobre o plano XY a 5 unidades da origem do UCS ativo e 40,6 a partir do eixo X, no sentido horário.
C um ponto cuja projeção sobre o plano XY está a 5 unidades da origem do UCS ativo e 40 a partir do eixo X e 6 unidades sobre o eixo Z.
D todos os pontos inseridos em um cilindro com raio de 40,6 unidades e 5 unidades de altura.
E um ponto cuja projeção sobre o plano XY está a 40 unidades da origem do UCS ativo e 5o a partir do eixo X e 6 unidades sobre o eixo Z.

Um projetista buscou nos arquivos da empresa um projeto muito antigo e verificou que estava faltando a escala. Entretanto, apresentava os desenhos e as medidas reais perfeitamente legíveis. Verificou em um dos desenhos que este apresentava na sua representação gráfica 6 cm sendo sua cota de 7,5m. A escala utilizada no projeto era de:
A 1: 25
B 1:125
C 1: 250
D 1:1,25
E 1:50

A planta que contém o projeto como um todo incluindo, além do projeto de arquitetura, também as informações necessárias dos projetos complementares denomina-se:
a) Planta de situação
b) Planta de locação
c) Planta de edificação
d) Planta de cobertura

Prévia do material em texto

www.qconcursos.com
Ano: 2011 Banca: CESGRANRIO Órgão: Petrobras
Sem considerar perdas, qual o comprimento reti�cado de meio-�o, em metros, para esse trecho?
A 65,7
B 81,4
C 115,8
D 128,5
E 137,8
Ano: 2011 Banca: CESGRANRIO Órgão: Petrobras

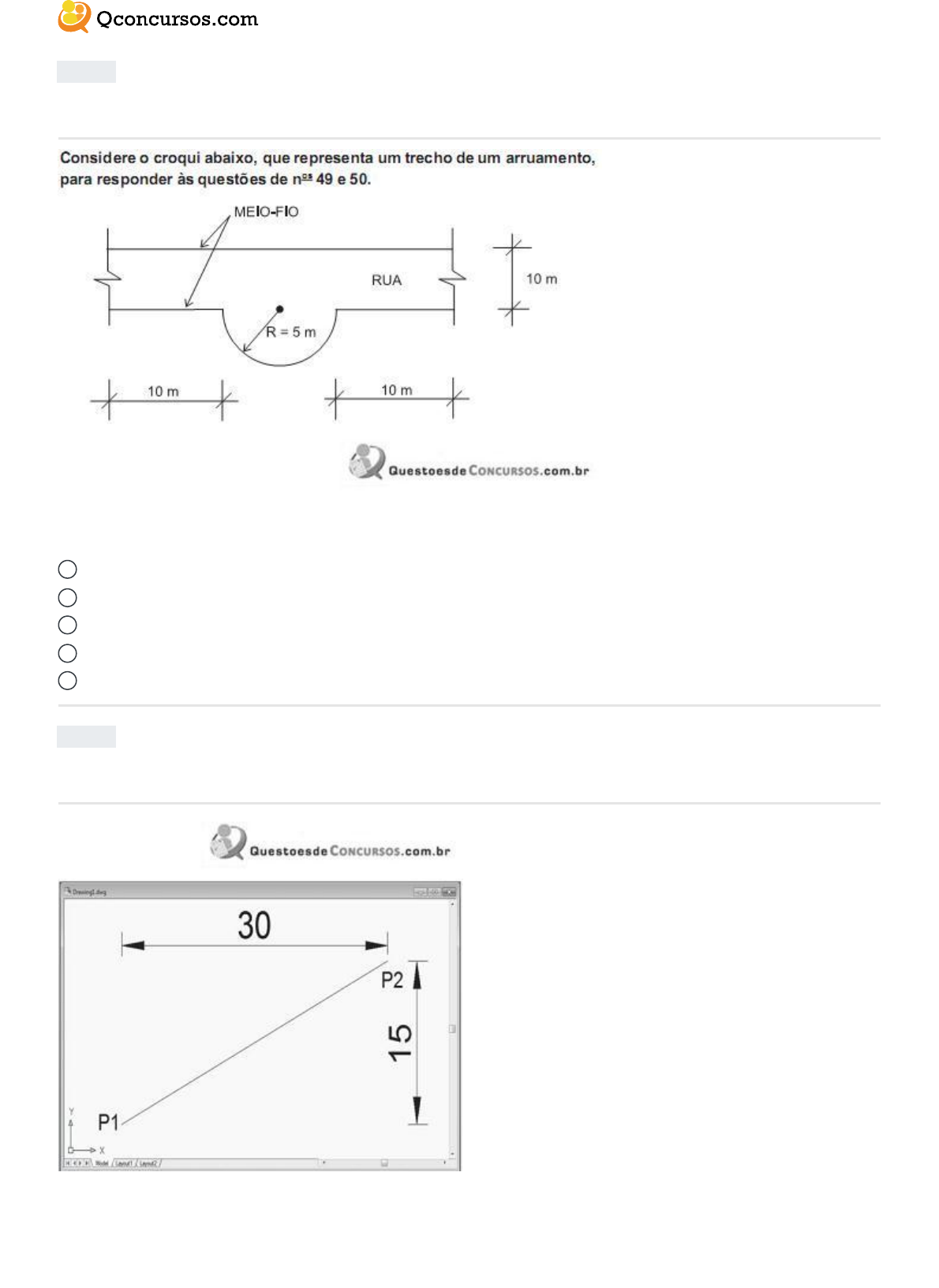

Considere a seguinte linha desenhada no Autocad, com a utilização do comando LINE. O ponto P1 foi marcado em uma
