Topografia para arquitetos
Modelagem e interpretação na prática


COMO INTERPRETAR UM PROJETO
TOPOGRÁFICO
➢ Curvas de nível
• Atentar onde estar a curva mais baixa
• Identificar se está crescendo ou caindo
em relação ao nível da rua
• Identificar a distância das curvas (altura)
➢ Pontos
• Identificar altura das arvores (eixo)
➢ Identificar medidas do terreno
➢ Planta de situação para identificar o entorno
➢ Meio- fio e calçadas o offset é para fora
(analisar)
➢ Recuos obrigatórios offset para dentro do lote

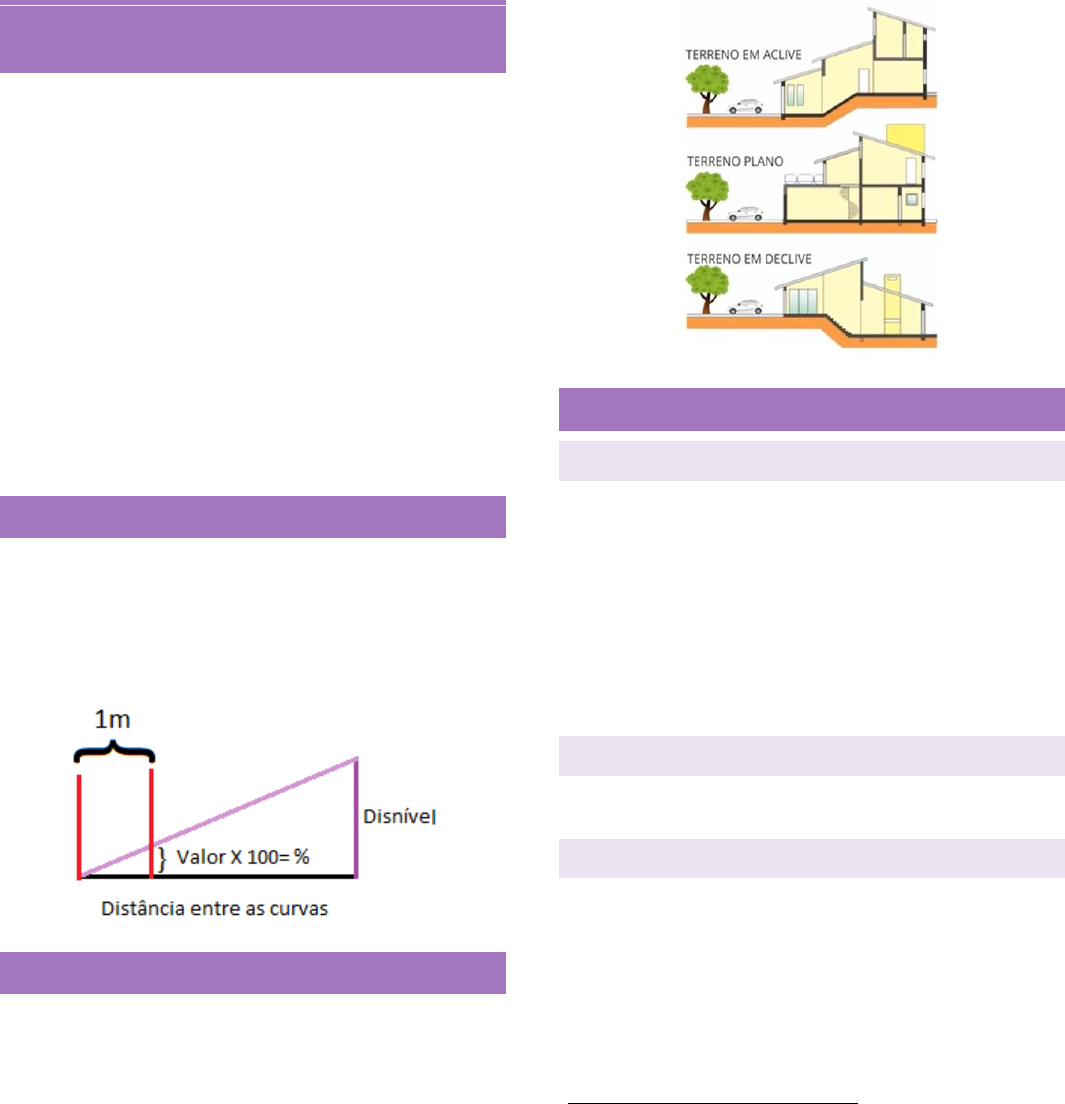

INCLINAÇÃO DO TERRENO
Distância das curvas de nível
Varia muito de terreno para terreno
Quantos mais curvas, mais inclinado o terreno

TIPOS DE DECLIVIDADE
➢ Terreno em aclive- terreno sobe em relação
ao nível da rua
➢ Terreno plano
➢ Terreno em declive- terreno desce em
relação ao nível da rua




COMO FAZER MODIFICAÇÕES NA TOPOGRAFIA
PLATÔ
➢ É uma laje estrutural
➢ Laje que recebe o peso do elemento
construtivo e distribuir no terreno
➢ Evita ter degraus dentro da casa
➢ Pode ter mais de um no terreno em níveis
diferentes
➢ Altera a topografia natural do terreno
DEGRAUS/ RAMPAS
Usado para vencer o desnível sem mexer no terreno
ATERRO/ DESATERRO
Aterro- colocar terra
Desterro- tirar terra
Olhar a norma que diz a quantidade permitida de aterro
e desaterro
Mostrar a linha natural do terreno

MURO DE ARRIMO
➢ Utilizado quando houver necessidade de aterrar
ou desaterrar uma parte do terreno, garantir
que a terra do terreno vizinho não desça
➢ Tem uma grande estrutura
➢ Cotar o muro
➢ O murro não precisa ser todo de arrimo pode
ser so a parte que precisa
➢ Representar o murro nos cortes
