3° TRABALHO DE RESISTÊNCIA DOS MATERIAIS

Propriedades Mecânicas dos Materiais / Carga Axial
Aluno(a):
Professor(a): Douglas Delazari Martins Data: 07/05/2020
Turma: 5° Período Valor: 15 Pontos Nota:

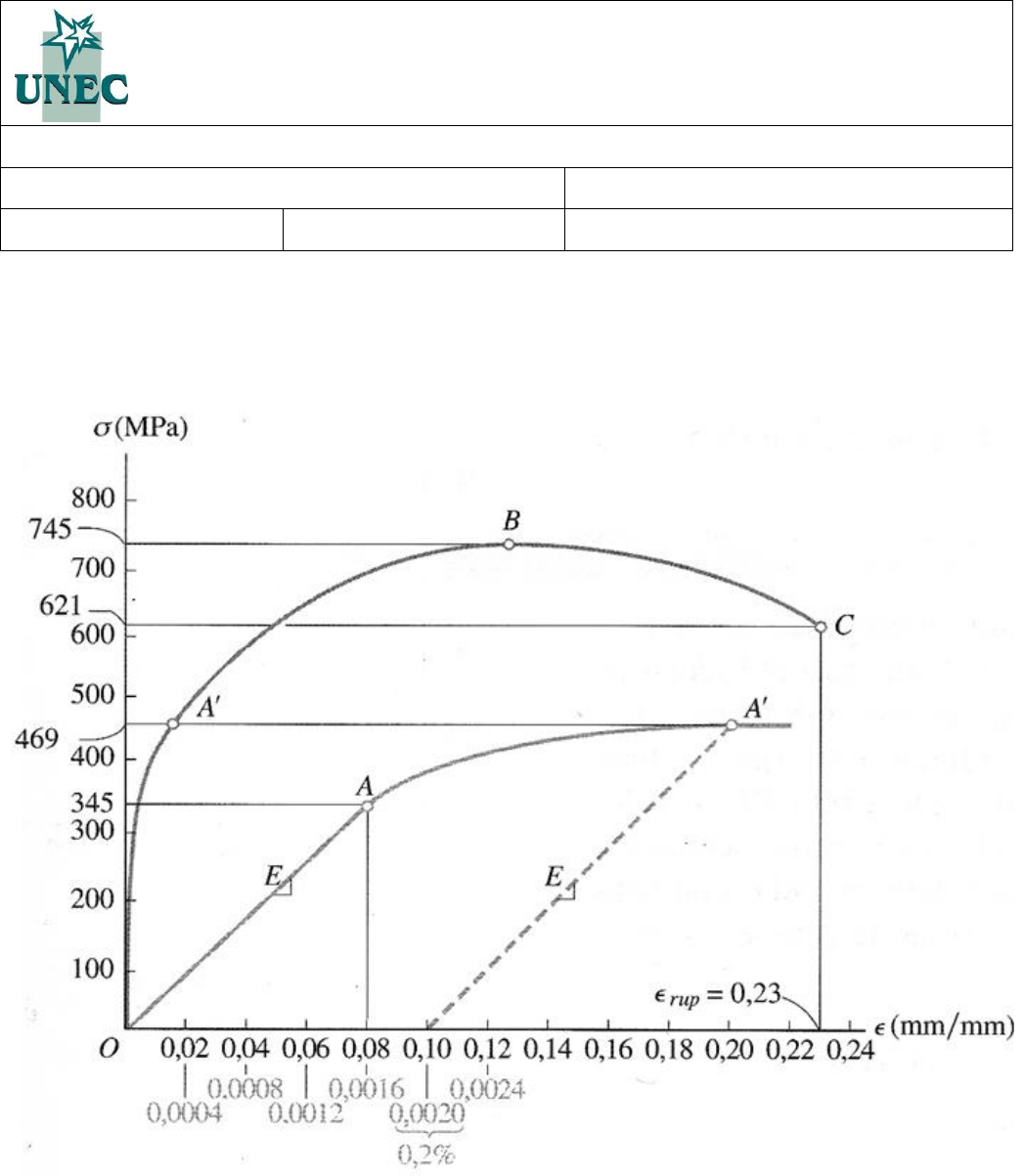

1. (5pts) Um ensaio de tração para uma liga de aço resultou no diagrama tensão-deformação
mostrado na Figura abaixo. Calcule o módulo de elasticidade e o limite de escoamento com base
em uma deformação residual de 0,2%. Identifique no gráfico o limite de resistência e a tensão de
ruptura.

a) E = 215,6GPa; σe = 469MPa; σmáx = 745MPa; σrup = 621MPa
b) E = 190,0GPa; σe = 745MPa; σmáx = 469MPa; σrup = 621MPa
c) E = 267,0GPa; σe = 469MPa; σmáx = 621MPa; σrup = 745MPa
d) E = 200,0GPa; σe = 469MPa; σmáx = 621MPa; σrup = 745MPa




2. (5pts) O sistema articulado é feito com três elementos de aço A-36 (E = 200GPa), com 500mm²
de área na seção transversal, acoplados por pinos. Supondo que seja aplicada uma força vertical
P = 250kN na extremidade B do membro AB, determinar o deslocamento horizontal do ponto B.




a) δB = 20,76 mm
b) δB = 16,90 mm
c) δB = 29,54 mm
d) δB = 12,38 mm














3. A carga é sustentada pelos quatro cabos de aço inoxidável 304 (E=193GPa) conectados aos
elementos rígidos AB e DC. A posição original dos elementos era horizontal e cada cabo tem área
de seção transversal de 16mm².
(3pts) Determine o deslocamento vertical da carga de 2,5kN.
a) δ = - 23,767 mm
b) δ = 0,734 mm
c) δ = 16,391 mm
d) δ = 30,601 mm

(2pts) Determine o ângulo de inclinação de cada elemento após a aplicação da carga de 2,5kN.
a) ϴAB = 30°; ϴCD = 40°
b) ϴAB = 1,245°; ϴCD = 9,0x10^(-3)°
c) ϴAB = 0,0334°; ϴCD = 3,883x10^(-3)°
d) ϴAB = 12,4°; ϴCD = 34,6°
