Avaliação On-Line 4 (AOL 4) - Questionário
Paulo Renato Castro da Gama
Pergunta 1 -- /1

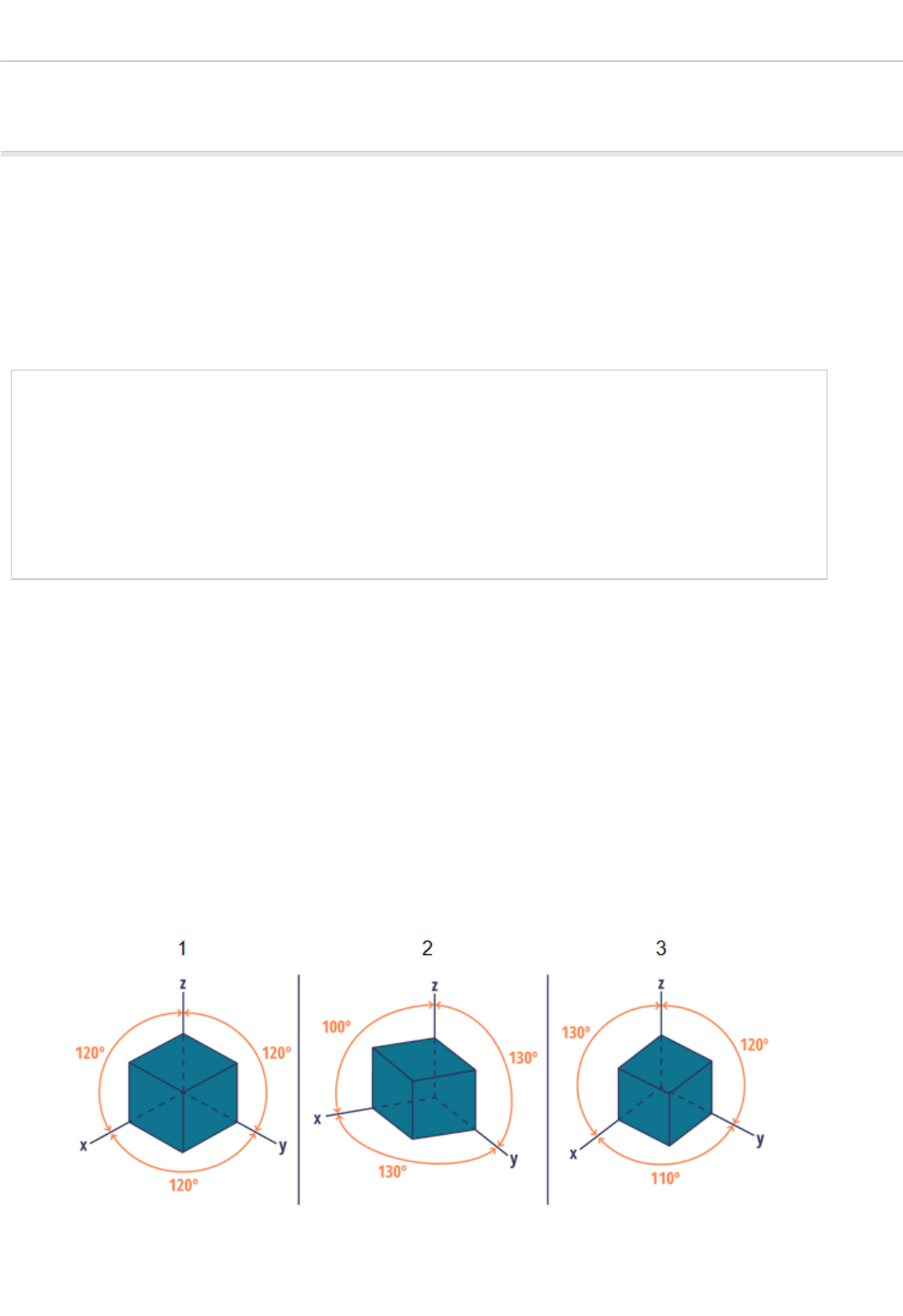

A projeção axonométrica é uma projeção ortogonal que representa um objeto tridimensional em um
único plano.
A classificação das perspectivas axonométricas é definida pela inclinação dos eixos objetivos em
relação ao quadro e pelos ângulos que está entre os eixos axonométricos.
Com base no texto e na figura acima, analise e relacione a nomenclatura abaixo com a figura acima.
(  ) Trimétrica.
DESENHO TEC UNID 3 QUEST 10.PNG
10/10
Nota final
Enviado: 28/05/20 17:53 (BRT)
Correta
Ocultar outras opções
Correta
Ocultar outras opções
(  ) Dimétrica.
(  ) Isométrica.
Agora, assinale a alternativa que apresenta a sequência correta:
2, 3, 1.
3, 2, 1.
1, 2, 3.
3, 1, 2.
2, 1, 3.
Pergunta 2 -- /1
A classificação das projeções axonométricas ocorre de acordo com a orientação do plano de projeção,
ou seja, dependem dos ângulos entre o plano de projeção e os eixos de coordenadas. Um dos tipos
de perspectiva utilizados em desenho técnico é baseado num sistema de três semirretas que têm o
mesmo ponto de origem e formam entre si três ângulos iguais entre si.
Considerando essas informações e o conteúdo estudado sobre perspectiva, podemos afirmar que:
a perspectiva que possui ângulos iguais entre os eixos é a perspectiva isométrica.
a perspectiva que possui ângulos iguais entre os eixos é a perspectiva cavaleira.
a perspectiva que possui ângulos iguais entre os eixos é a perspectiva bimétrica.
Correta
Ocultar outras opções
a perspectiva que possui ângulos iguais entre os eixos é a perspectiva oblíqua.
a perspectiva que possui ângulos iguais entre os eixos é a perspectiva trimétrica.
Pergunta 3 -- /1
A representação gráfica que ilustra objetos tridimensionais é a perspectiva, ela é capaz de representar
os objetos o mais próximo da realidade, dessa maneira, é possível realizar um representação
tridimensional na forma de estudo através de um único desenho.
Um dos tipos de perspectiva, utilizados em desenho técnico, é baseado num sistema de três
semirretas que têm o mesmo ponto de origem e formam entre si três ângulos de 120°. Essa
perspectiva é chamada de:
perspectiva cavaleira.
perspectiva isométrica.
perspectiva cônica.
perspectiva bimétrica.
perspectiva trimétrica.
Pergunta 4 -- /1
Observe a figura a seguir, a representação de um conjunto de 3 vistas e 4 perspectivas:
DESENHO TEC UNID 3 QUEST1.PNG
Correta
Ocultar outras opções
Considerando essas informações, o conteúdo estudado sobre perspectiva axonométrica ortogonal e
que as vistas da figura apresentada estão desenhadas no 1º diedro, analise as afirmativas a seguir.
I. A vista 3 pode ser representada pelas perspectivas A e B.
II. A perspectiva da figura “B” representa o conjunto de vistas das figuras 1, 2 e 3
III. A perspectiva da figura “D” representa o conjunto de vistas das figuras 1, 2 e 3, porém no 3º diedro.
IV. As vistas das figuras 1, 2 e 3 representam, respectivamente: vista frontal, vista lateral esquerda e
vista superior no 1º diedro.
Está correto apenas o que se afirma em:
II e III.
III e IV.
I, II e IV.
I, II e III.
I e IV.
Pergunta 5 -- /1
A perspectiva isométrica é uma forma de representar por meio da linguagem gráfica objetos
tridimensionais em um plano de projeção, ou seja, bidimensional, transmitindo suas características
com precisão e representando em verdadeira grandeza.
Correta
Ocultar outras opções
Correta
Ocultar outras opções
Para entender a perspectiva isométrica, é necessário saber que ela é composta elementos chamados
de:
modelo, observador e plano de projeção.
medidas, modelo e plano.
medidas, figura geométrica e observador.
modelo, semiplano e medidas.
plano de projeção, medidas e localização.
Pergunta 6 -- /1
Os objetos em perspectiva isométrica podem ser representados em tamanho real ou podemos o
reduzir o tamanho do objeto. O método é chamado de perspectiva real ou exata.
Nessa perspectiva, o objeto é representado com uma redução nos três eixos, através do uso de um
fator de redução.
Com base no texto e no conteúdo estudado, podemos afirmar que a redução na perspectiva
isométrica ocorre quando:
é aplicado o fator de redução de 0,451 em todos os eixos que possuem ângulos iguais entre si.
é aplicado o fator de redução de 0,275 em todos os eixos que possuem ângulos iguais entre si.
é aplicado o fator de redução de 0,816 em apenas dois eixos que possuem ângulos iguais entre si.
Correta
Mostrar outras opções
é aplicado o fator de redução de 0,60 em todos os eixos.
é aplicado o fator de redução de 0,816 em todos os eixos que possuem ângulos iguais entre si.
Pergunta 7 -- /1
Observe a figura a seguir:
Com base na figura e no conteúdo estudado, analise as perspectivas que representam as vistas e
assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. (  ) A vista 3 pode ser representada pelas perspectiva a e b.
II. (  ) A vista 2 pode ser representada pelas perspectiva a e b.
III. (  ) A vista 1 pode ser representada pelas perspectivas b e d.
IV. (  ) Toda as vistas podem ser representada pelas perspectiva d.
Agora, assinale a alternativa que apresenta a sequência correta:
DESENHO TEC UNID 3 QUEST 19.PNG
Correta
Ocultar outras opções
Pergunta 8 --
A perspectiva isométrica é uma forma de representar por meio da linguagem gráfica objetos
tridimensionais em um plano de projeção, ou seja, bidimensional, transmitindo suas características
com precisão e representando em verdadeira grandeza.
Para entender a perspectiva isométrica, é necessário saber que ela é composta elementos chamados
de:
plano de projeção, medidas e localização.
medidas, figura geométrica e observador.
modelo, observador e plano de projeção.
medidas, modelo e plano.
modelo, semiplano e medidas.
Pergunta 9 -- /1
Observe a figura a seguir:
DESENHO TEC UNID 3 QUEST 15.PNG
Correta
Ocultar outras opções
Com relação ao objeto representado em perspectiva através do desenho acima e do conteúdo
estudado, podemos afirmar que objeto está representado na perspectiva do tipo:
isométrica, pois observa-se que os ângulos dos eixos até a linha de base são iguais.
trimétrica, pois observa-se que os ângulos dos eixos até a linha de base são iguais.
dimétrica, pois observa-se que os ângulos dos eixos até a linha de base são iguais.
dimétrica, pois observa-se que os ângulos dos eixos até a linha de base são diferentes.
isométrica, pois observa-se que os ângulos dos eixos até a linha de base são diferentes.
Pergunta 10 -- /1
Observe a figura a seguir:
Correta
Ocultar outras opções
Considerando a figura apresentada e o conteúdo estudado sobre as os cortes, podemos afirmar que
essa representação em perspectiva e vista possui:
DESENHO TEC UNID 3 QUEST3.PNG
dois cortes, um corte longitudinal e um corte transversal.
dois cortes, um corte em desvio e um corte total.
dois cortes, um corte identificado como corte AA e outro como corte BB.
dois cortes, em que um é meio corte e outro corte total.
dois cortes, entretanto, somente um corte seria necessário para transmitir os detalhes internos da
peça
