Habitação coletiva é uma das soluções para o essencial adensamento das grandes
cidades. Por isso, é fundamental pensar os conjuntos habitacionais no que diz respeito
à inserção no tecido urbano, assim como a contribuição para o seu crescimento e
desenvolvimento. Integram essas questões a implantação e sua relação com o entor-
no, as relações entre espaços comuns e interiores das unidades, a incorporação das
demandas e necessidades dos moradores, entre outras. Nos antecedentes deste
estudo, a equipe buscou adotar as considerações aqui colocadas como partido para
dar forma ao objeto do concurso, que consiste em um módulo em “L” correspondente
a dois conjuntos e uma área intersticial na quadra 105 de Sol Nascente, em Ceilân-
dia/DF, cujo projeto deverá ser replicado para outros cinco módulos em “L”.
O território de intervenção se encontra em franco desenvolvimento e ainda está
pouco consolidado. Buscamos qualidade arquitetônica e espacial a essa proposta
de habitação coletiva, de maneira que o conjunto funcione como catalisador do teci-
do urbano que está surgindo. Afinal, construir conjuntos habitacionais também signi-
fica construir cidade. A proposta aqui apresentada garante autonomia no que diz
respeito à forma e funcionalidade, de modo que as diferentes inserções das lâminas
residenciais não afetem especificidades de insolação e de ventos. Para isso, foi pensa-
da uma planta com adaptabilidade para diferentes lotes de implantação.
A simplicidade do projeto ao propor duas lâminas similares que respondem a materia-
lização do módulo em “L” possibilita sua replicação e garante otimização da infraes-
trutura ao priorizar economia e racionalidade na construção. A escala do conjunto e as
relações visuais que são criadas pela proposta aqui colocada garantem qualidade de
vida para as famílias ao propor uma geometria que define e conforma a paisagem
urbana local enquanto configura espaços de sociabilidade tanto próximos quanto
internos aos prédios.
Considerando as normas vigentes e os índices urbanísticos locais, a aplicação de alto
potencial construtivo garantiu a densidade demográfica, sem comprometer a quali-
dade das moradias, resultando num programa locado em duas lâminas que juntas
totalizam 128 unidades habitacionais de dois e três dormitórios, além das unidades
comerciais no térreo. Esta prerrogativa do projeto está de acordo com o compromisso
da Codhab de erradicar o déficit habitacional no Distrito Federal. A implantação do
módulo foi pensada a partir de um eixo central que associa todas as unidades habita-
cionais e cria um gradiente de espaços que vai do público ao semi-público, criando
um interstício de convivência entre os apartamentos, configurado pelos pátios. É a
partir desse passeio central que se dão os acessos sociais às edificações, sendo criada
uma oportunidade para as relações de vizinhança, o que promove convívio social
entre os moradores. Sendo assim, a proposta se apresenta não somente compacta e
inclusiva, mas também humana, contemplando o necessário para o conceito de uma
habitação coletiva que além de abrigar, contribui para a constituição de uma urbani-
dade mais justa.
1
2
3
4

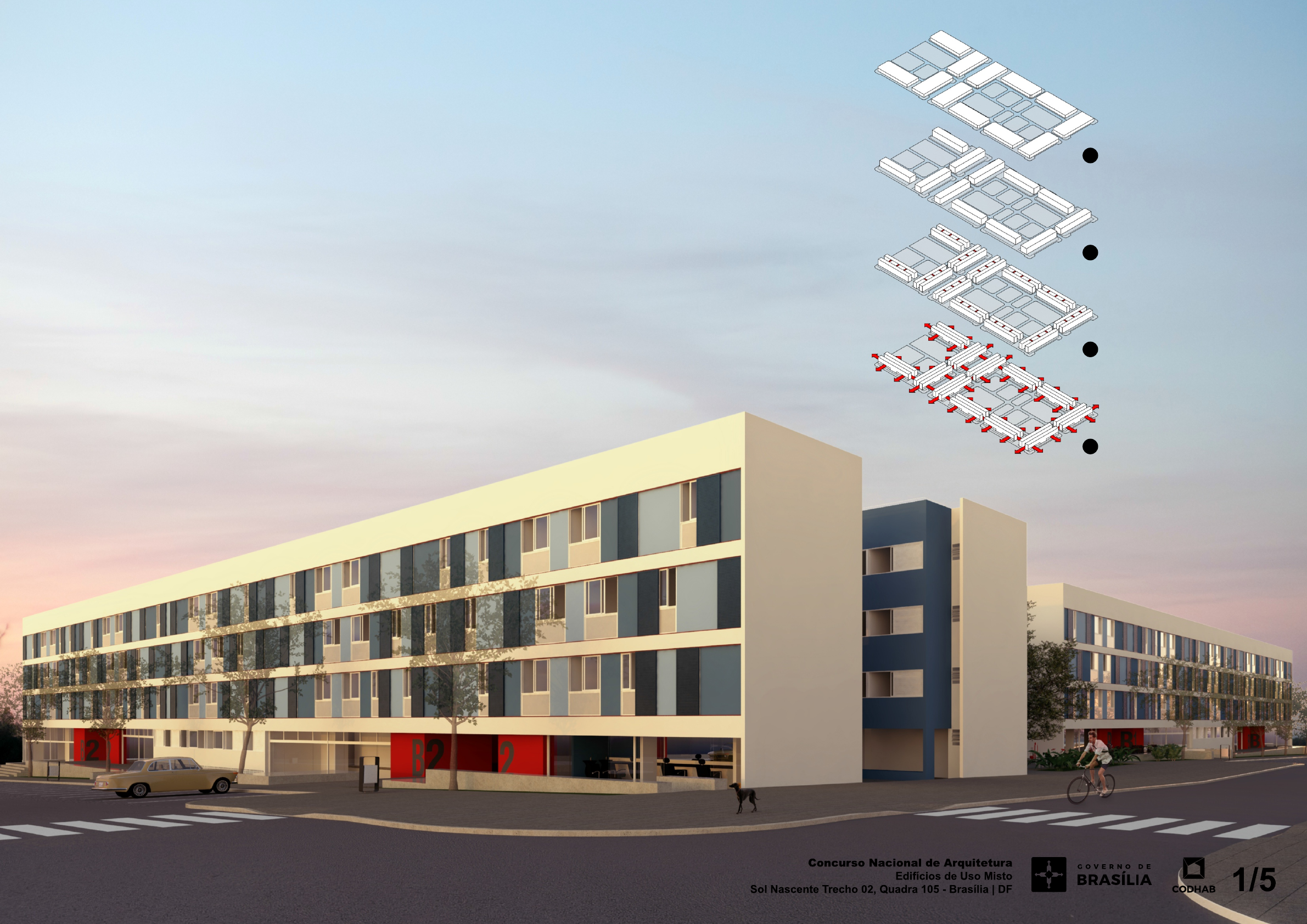

Perspectiva geral do conjunto desde o leste.
Com a possibilidade da verticalização,
a reestruturação da massa permite a
manutenção de um alto Coeficiente de
Aproveitamento com menos ocupa-
ção de solo. Com isso, as calçadas
públicas ganham respiro e os blocos
paralelos se afastam.
A fim de prover generosas ventilação
e iluminação às unidades habitaciona-
is, a massa é repartida longitudinal-
mente. O resultado é um interstício
onde acontece a circulação vertical e
ocorrem pátios reservados, potenciais
áreas de convívio.
Aberturas transversais realizadas no
pavimento térreo das edificações,
onde se fará o ajuste à topografia
específica, unem os diversos interstíci-
os. Deste modo os blocos se conectam
fisicamente através dos fluxos
gerados e visualmente a partir da
linearidade das fachadas.
Partimos da ideia de um edifício que
não se desenvolve de forma isolada,
mas como um sistema urbano. Por
isso, olhamos para o conjunto como
um todo. Entendemos a necessidade
da melhor utilização possível do lote,
então define-se como parâmetro a
aproximação ao máximo Coeficiente
de Aproveitamento possível.
As unidades comerciais, locadas no térreo,
apresentam alturas de pé-direito diferen-
tes, o que possibilita a adaptabilidade da
proposta ao terreno. Suas entradas estão
voltadas para as vias de circulação e tem
relação direta com as vagas públicas já
previstas. Os eixos centrais do módulo em
“L”, assim como a praça, estão na mesma
cota, o que garante acesso e livre circulação
de pessoas de mobilidade reduzida, assim
como facilita o acesso às unidades adapta-
das (PcD) também locadas no térreo. Os
pátios intersticiais se somam à praça
articuladora do eixo de implantação, que
abriga equipamentos infantis e de exercíci-
os ao ar livre.
Vista aérea da praça e dos terraços. Vista dos pátios internos e do sistema de circulação vertical.
1. Unidades comerciais
2. Apartamentos adaptados (PcD)
3. Bicicletários e paraciclos
4. Acesso de veículos ao subsolo
6
7
1 11
1 1
11
1 1
1
11
1
1
11
1
2 2
2 2
2
2
2
2
3
3
3
3
3
3
3
3
3 3
3 3
3 3
3 3
3
3
3
3
3
3 3
3
4
4
5
5
5. Vagas PcD
6. Parquinho
7. Academia ao ar livre
Planta do Pavimento Térreo
Esc. 1/5
Vista geral do conjunto
O estacionamento no subsolo foi resolvido como um anel de circula-
ção que preserva uma porção de terra no seu centro, possibilitando a
permeabilidade dos pátios internos, o que contribui para o conforto
térmico e para a qualidade estética da proposta. Para garantir a livre
circulação de veículos no subsolo, optou-se pela estrutura de concreto
moldado in loco e vedação em blocos cerâmicos revestidos para toda a
edificação. Essa opção possibilitou também espaços livres e amplos
nas unidades comerciais. A entrada do estacionamento pela cota mais
baixa reduz o volume de escavação e economiza na dimensão das
rampas.
O morador tem acesso à parte da cobertura do prédio, onde é possível
utilizar uma área de terraços para secagem de roupas ou lazer. Para
romper a monotonia que é criada por muitos projetos de interesse
social, as esquadrias assumem diferentes posições em cada pavimen-
to. Para intensificar esse dinamismo, venezianas que correm externa-
mente às esquadrias compõem a fachada aleatoriamente, sendo cons-
tantemente reorganizadas pelo uso cotidiano do edifício.
Vista dos pátios internos desde a circulação entre as unidades.
3.106,00B1
Lote AL (m²) AC (m²) AP (m²)* CA TO TP*
7.547,75 530,76 1,86 0,59 0,17
3.106,00B2
* Somam-se a estas a captação e retenção de águas pluviais como
medidas de compensação (Decreto nº 35.363 de 24/04/2014).
Coeficientes Urbanísticos
7.547,75 466,61 1,86 0,59 0,15
Planta de Cobertura
Esc. 1/2
Planta de Subsolo
Esc. 1/2
Planta de Pavimento Tipo
Esc. 1/5
Corte (indicado)
Esc. 1/5
As vistas dos ambientes de longa permanência são voltadas para as vias públicas e podem usufruir, além da vista ampla, de boa
iluminação e ventilação naturais. Pensando no clima quente e seco da região, os outros ambientes também desfrutam de conforto
térmico adequado, já que cada bloco utiliza a circulação vertical como acesso direto às unidades, em contraposição a corredores
que confinam a circulação horizontal e prejudicam a iluminação natural dos apartamentos. O sistema de escadas pré-moldadas
aqui posposto funciona como elemento referencial e de apoio à construção do conjunto, facilitando o trabalho no canteiro de
obras por configurar uma forma segura de circulação de pessoas e transporte de materiais durante a construção. Os pátios inters-
ticiais, livres de corredores longitudinais, possibilitam ao morador observar e participar da dinâmica que essa decisão projetual
provoca ao intercalar cheios e vazios no módulo proposto. O encadeamento de fluxos, tanto de passagemquanto visuais, dentro
do gradiente de espaços, traz unidade ao conjunto e possibilita o sentimento de pertencimento dessa comunidade a esse lugar.
Planta Tipo A
Esc. 1/1
61,25m² . 36 unid./bloco
Planta Tipo B
Esc. 1/1
66,55m² . 24 unid./bloco
Planta Tipo C (PcD)
Esc. 1/1
61,25m² . 4 unid./bloco (5%)
10+
8
6
4
2
0
Os estudos realizados durante o processo de projeto garantiram
que os ambientes das unidades habitacionais usufruam de
iluminação natural adequada tanto nos ambientes de longa
permanência quanto nos de menor permanência. Com isso,
possibilitamos economia e qualidade de vida aos moradores.
FLD(%)
Cozinha e lavanderia de unidade Tipo A. Estar e jantar de unidade Tipo A.
Com relação ao interior das habitações, todos os ambientes atendem
as exigências mínimas do Programa Minha Casa Minha Vida, da Norma
de Desempenho (NBR 15175) e da Norma de Acessibilidade atualizada
(NBR 9050). Os blocos são formados por duas lâminas de apartamentos
e abrigam 128 unidades habitacionais. As dimensões das unidades
resultam da modulação baseada no sistema construtivo adotado, o
que garante viabilidade econômica, otimiza o processo de construção
e assegura a uniformidade do conjunto.
A circulação interna das moradias colabora para o cotidiano doméstico
ao facilitar o fluxo de passagem. A sala, por sua vez, ocupa um ambiente
próprio dentro da hierarquia espacial, o que traz privacidade e confor-
to para uma habitação de dimensões mínimas. A vista da cozinha para
os pátios internos e a presença de jardineiras na janelas de parte das
unidades, onde o morador pode plantar um jardim ou cultivar uma
pequena horta, contribui para a qualidade de vida. A planta proposta
facilita ventilação cruzada e iluminação natural a praticamente todos os
ambientes, favorecendo o aspecto sustentável da edificação. Além
disso, as áreas molhadas dos apartamentos são concentradas, o que
significa racionalidade e economia na construção.
Painéis solares para
aquecimento de água
Telha metálica
termoacústica
Jardineiras em
concreto
Guarda-corpos em
gradil modulado
eletrofundido
Vedações em bloco
cerâmico modular
Esquadrias em alumínio, vidro
transparente e vidro aramado
(bandeira inferior).
Laje em painel treliçado
revestido
Sistema pilar-viga de
concreto moldado
in loco
Venezianas corrediças
em alumínio com
pintura eletrostática
Paraciclos
Papeleira
Calçadas em placas
de concreto pré-
fabricado
Janelas basculantes
com vidro translúcido
Laje de concreto
impermeabilizada
moldada in loco
Reservatórios inferiores
para águas pluviais e
públicas
Exaustão do sistema de
ventilação do
estacionamento
Parede de contenção
em concreto armado
Sistema de circulação
vertical em concreto
pré-moldado
Identificação do
bloco
Elemento vazado em
concreto
Reservatórios de água
fria em polietileno
Energia. O uso de painéis solares para aquecimen-
to de água, assim como a preparação para a
instalação de fotovoltáicas e a utilização predomi-
nante de iluminação natural nas unidades são
soluções que reduzem o consumo energético da
edificação. Também são previstas a iluminação com
LED das áreas comuns, instalação de sensores e
temporizadores e medição de consumo energético
individualizada.
Materiais. A utilização de sistemas modulares e
pré-fabricados otimiza o processo construtivo,
diminui o desperdício e, consequentemente, os
custos da obra. Contribui também para a diminui-
ção de resíduos, facilitando sua gestão. Aconselha-
se a utilização de materiais de produção local, o que
reduz deslocamentos e diminui a pegada de
carbono da edificação, além de valorizar a indústria
regional.
Social. O eixo central congrega interstícios que
funcionam como espaços de lazer e integração ao
longo do conjunto, estimulando as relações de
vizinhança e contribuindo para a construção do
sentimento de pertencimento dos moradores. A
presença dos bicicletários e paraciclos incentiva a
utilização de transporte alternativo, o que também
contribui para o aspecto sustentável da proposta.
Ventilação. A opção pelo sistema de circulação
pontual, em oposição aos corredores longitudinais,
confinados ou não, garante maior iluminação e
ventilação naturais a praticamente todos os
ambientes das unidades habitacionais, sem perda
de privacidade. Todas as unidades são dotadas de
ventilação cruzada, potencializada pela presença
do interstício central do bloco.
Água. A utilização de água pluvial coletada e
armazenada em cisternas garante o abastecimento
das áreas comuns do conjunto e a irrigação das
áreas vegetadas. A medição individualizada auxilia
na redução do consumo pelas unidades e a
retenção de parte da água em poços de infiltração
auxilia na prevenção de enchentes e recarga de
lençóis freáticos.
Corte Perspectivado
Sem escala
