FUNDAÇÕES

Prévia do material em texto

Página 1 de 6


QUESTÃO 1
Dimensione e desenhe em planta e perfil as sapatas isoladas para os pilares P4
e P9. Sendo a tesão do solo de 360KPa: Justifique os resultados.
P4 = 1200 KN e a=0,3m b=0,3
P9= 3300 KN e a=0,6m e b=0,3m

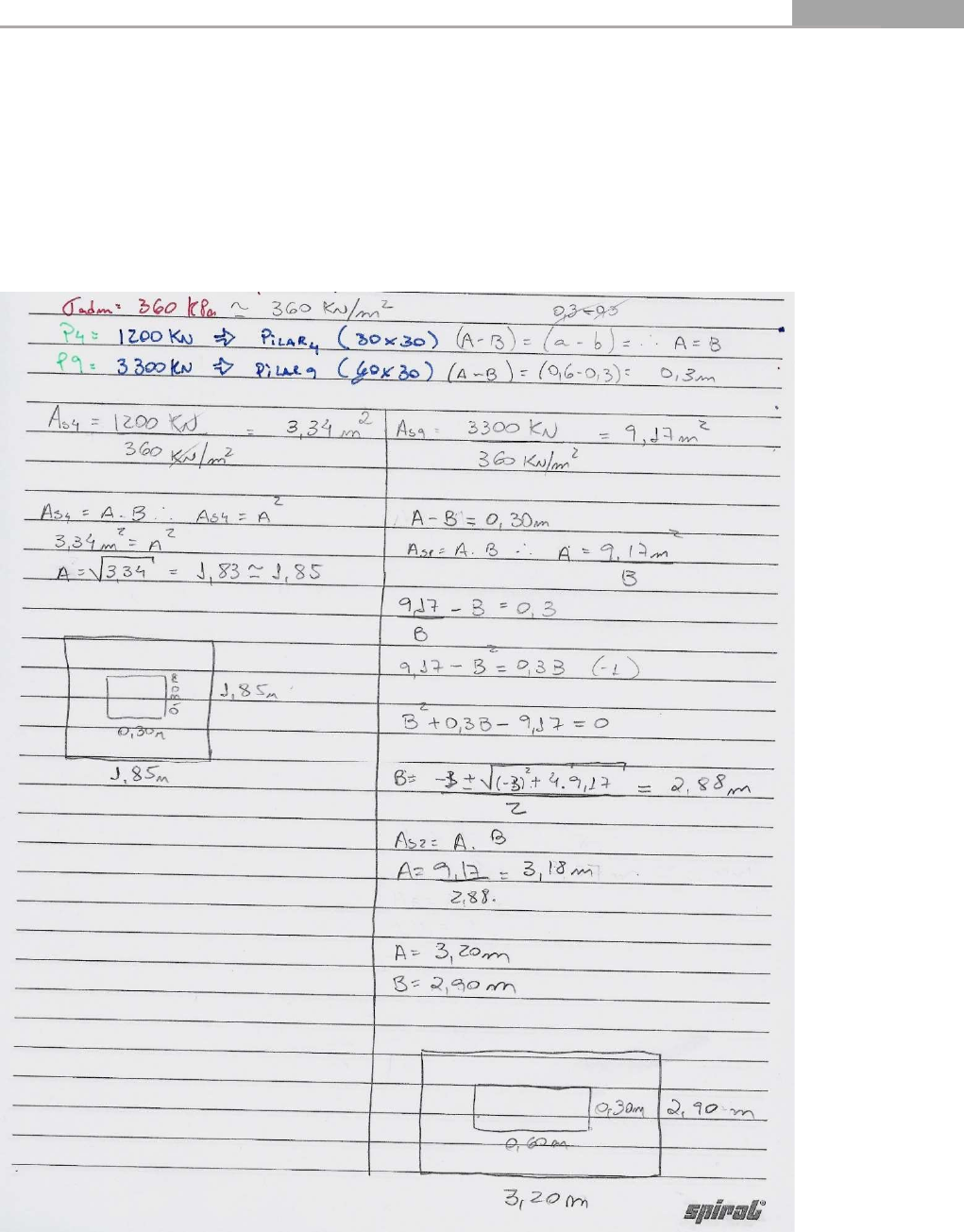

RESPOSTA DA QUESTÃO 1


Sapata para o Pilar 4 = 1,85mx1,85m

Sapata para o Pilar 9 = 3,20mx2,90m


Página 2 de 6


QUESTÃO 2
Quando são utilizadas sapatas associadas e alavancadas?
Exemplifique a sua utilização em uma provável obra.

RESPOSTA DA QUESTÃO 2

Sapata associada: É uma sapata comum a vários outros pilares, implementadas quando a
posição de duas ou mais sapatas isoladas ficam muito próximas umas das outras por falta de
espaço ou opção estrutural. Portanto, as bases das sapatas poderiam ficar sobrepostas e
influenciar uma na outra estruturalmente, fazendo com que o uso de uma única sapata
associada recebesse as cargas de dois ou mais pilares próximos.

Sapata alavancada: Conhecida como viga de equilíbrio, empregada quando a base da sapata
não coincidir com o centro de gravidade do pilar e por estar próximo a alguma outra divisa ou
obstáculo. Dessa maneira, cria-se uma viga entre duas sapatas de modo a suportar o momento
fletor gerado pela excentricidade.




Página 3 de 6



QUESTÃO 3

Dimensionar o bloco de fundação, o concreto utilizado foi fck=15MN/m², o bloco
suportará uma carga de 3400KN aplicada. As dimensões do pilar é de 35x60 cm
e a tensão do solo de 0,5 MN/m². Despreze o peso próprio.


RESPOSTA DA QUESTÃO 3



A= 3.400 = 6,8m² = √6,8m² = 2,61m = 2,70m
 500

Bloco;

бt = Fck = 15 = 0,60MPa
 25 25

бl= 0,60MPa
бs= 0,50MPa

Logo: α= 63º

a= 2,70m = ao= 0,60m
b= 2,60m = bo= 0,35m

h= [(2,70m-0,60m)/2]*tg63º= 2,06m
h= [(2,60m-0,35m)/2]*tg63º= 2,20m

Portanto adotamos h= 2,20m









Página 4 de 6


QUESTÃO 4
Dimensione a fundação por tubulão para um pilar com carga de 7500 kN e
dimensões de 50 x 40 cm, admitindo que não exista restrição de espaço em
planta. Desenhe a solução em planta e perfil. 3,
Admitir a σconc = 6000 kN/m2.




RESPOSTA DA QUESTÃO 4

Carga= 7.500kN
Dimensões= 50cmx40cm
σa= 1,28Mpa
σconc = 6000 kN/m2

A= 7.500kN = 5,86cm²
 1280

Dbase= √4p___ = 2,80m
 Π. σa

Área do fuste= 1,5 = 1,25m²
 σa

Diâmetro do fuste= √4*A= 1,30m²
 Π

H= (D-df)*tg60º = 1,50m
 2



Página 5 de 6



O processo de construção de um tubulão inicia-se pela escavação do fuste. Tal escavação deve
ser feita tanto manualmente ou quanto mecanicamente.
Optando por manualmente, os procedimentos de segurança obrigatoriamente devem ser
adotados para que não haja nenhum tipo de acidente.

Durante a escavação é de suma importância que as paredes do fuste sejam observadas, com
intuito de identificar possíveis processos de desmoronamentos. Podendo ser utilizados
revestimentos metálicos ou de concreto para impedir este desmoronamento.
Passamos para a escavação do fuste com a descida de um profissional até o fundo do fuste e
faz o alargamento da base, sempre de forma manual.
Concluída a escavação da base, desce o responsável técnico para verificação se o serviço
executado está conforme o indicado em projeto e autorizar a continuidade da execução.
A seguir, procedemos com o posicionamento das armaduras do tubulão. Devemos utilizar
espaçadores a fim da armadura não tenha contato direto com o solo da parede do fuste.
Enfim, o momento crucial de concretagem do tubulão, devendo estar em conformidade com
indicação e cálculo de projeto, sendo o Fck mínimo indicado para 20 MPa.
Lembrando ser muito importante o cuidado ao lançar o concreto, pois não podendo ter
lançamento de grandes alturas, gerando desagregação dos materiais, utilizando-se de uma
bomba de lançamento.


Página 6 de 6


QUESTÃO 5

Considere a seguinte figura:




No dimensionamento da fundação direta para o pilar P2 de dimensões 30 cm × 30 cm,
com carga de 2000 kN, a sapata mais indicada, distanciada de 2,5 cm da divisa.


RESPOSTA DA QUESTÃO 5

Rs= 1.000Kn_______ = 0,05Kn/cm²
 (100cm*200cm)

Rs razoável= 0,015 a 0,020

P2= 50cm-2,5cm
P2= 47,50cm

47,50cm+47,50cm+30cm= 125cm

2.000Kn= 40.000cm²
0,05Kn/cm²

Comprimento= 40.000cm² = 320c
 125cm

Logo: Retangular= 125cm e 230cm
