12. Apresentação da VBTP MR 6X6 Guarani

Prévia do material em texto

NÃO ESPERE, FAÇA!
C Op VB GUARANI

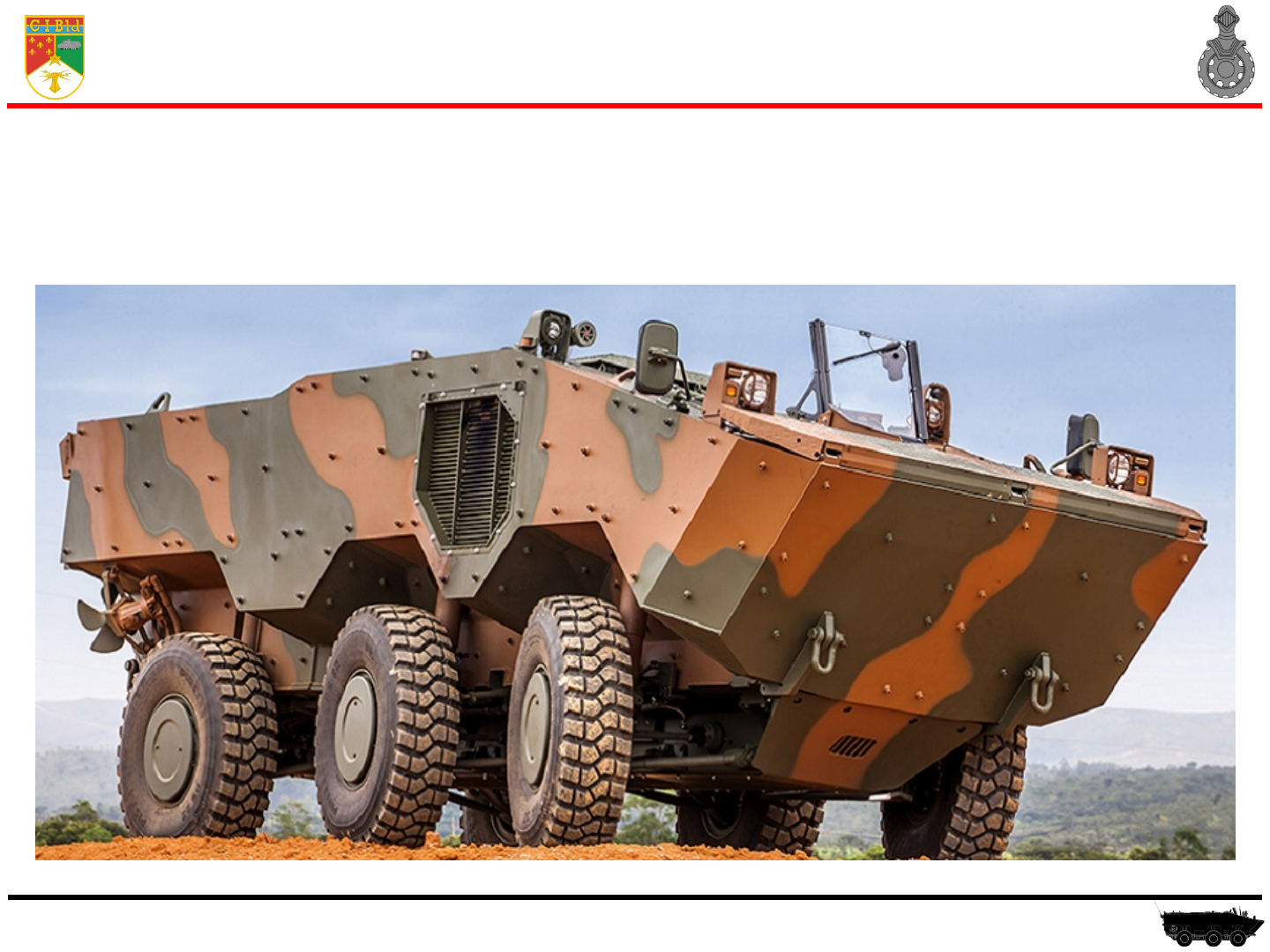

Apresentação VBTP MSR Guarani
NÃO ESPERE, FAÇA!
C Op VB GUARANI
OBJETIVOS
- Apresentar o histórico da VBTP. (FACTUAL)
- Identificar as características, possibilidades e limitações da
VBTP. (FACTUAL)
NÃO ESPERE, FAÇA!
C Op VB GUARANI
SUMÁRIO
I. Introdução
II. Desenvolvimento
1) Histórico
 2) Descrever a VBTP-MR 6x6 “GUARANI”. (FACTUAL)
 3) Citar as Características e Especificações Técnicas da
VBTP-MR 6x6 “GUARANI”. (FACTUAL)
III. Conclusão
NÃO ESPERE, FAÇA!
C Op VB GUARANI
Histórico do Projeto da VBTP-MR 6X6 Guarani
NÃO ESPERE, FAÇA!
C Op VB GUARANI
HISTÓRICO
1998 – Estudos NFB – IPD
2000 – Condicionantes Doutrinárias e Operacionais
(CONDOP) NFBR – EME
2001 – Revitalização Urutu AGSP
2005 – Simpósio Tropas Mec ESAO
2005 – Emprego do Urutu no Haiti
2006 – 1ª Reunião Projeto NFBR
2014 – CONDOP NFBR – EME
NÃO ESPERE, FAÇA!
C Op VB GUARANI
MOTIVAÇÃO DO
PROJETO
• Necessidade de complementar e substituir a frota de Blindados
Médios de Rodas – (VBTP e VBR).
• Incrementar a capacidade dos Blindados Médios de Rodas
decorrente do surgimento de novas ameaças (IED, maior proteção
balística, proteção anti-minas, etc).
• Otimizar o desempenho operacional por meio da utilização de
novas tecnologias (visão noturna, estabilização, “tracking”, telêmetro
laser, computador balístico, “hunter killer”, etc).
NÃO ESPERE, FAÇA!
C Op VB GUARANI
ORIENTAÇÃO
ESTRATÉGICA
 Ressurgimento de uma empresa integradora de viaturas
blindadas
 Formação de ampla cadeia de empresas fornecedoras
 Tecnologias Duais (aplicáveis em áreas diversas)
 Inovações Tecnológicas (novos materiais, sistemas
automatizados, eletro-eletrônica embarcada ...)
NÃO ESPERE, FAÇA!
C Op VB GUARANI
ORIENTAÇÃO
ESTRATÉGICA
 Ressurgimento de uma empresa integradora de viaturas
blindadas
 Formação de ampla cadeia de empresas fornecedoras
 Tecnologias Duais (aplicáveis em áreas diversas)
 Inovações Tecnológicas (novos materiais, sistemas
automatizados, eletro-eletrônica embarcada ...)
PO
DE
R
DI
SS
UA
SÓ
RI
O
BASE INDUSTRIAL DE DEFESA
NÃO ESPERE, FAÇA!
C Op VB GUARANI
PREMISSAS
 Menor custo: aquisição, operação e logística;
 Foco na possibilidade de exportação;
 Desempenho superior à VBTP Urutu;
 Posse do Pacote de Dados Técnicos;
 Propriedade intelectual gerada EB;
 Múltiplas aplicações (Op Amplo Espectro);
 Maior índice de nacionalização 60%;
 Máximo de peças comuns nas 9 versões;
 Peças de mercado e tecnologias duais;
 Adotar 6x6, com esterçamento em dois eixos, facilitando a
migração para 8x8.
NÃO ESPERE, FAÇA!
C Op VB GUARANI
SELEÇÃO DAS EMPRESAS E
PARCERIAS
- Início da 1ª fase Dez 06
- Assinatura do contrato 21 Dez 07

NÃO ESPERE, FAÇA!
C Op VB GUARANI
NÃO ESPERE, FAÇA!
C Op VB GUARANI
PRINCIPAIS
CARACTERÍSTICAS
 Alto índice de nacionalização
 Simplicidade e robustez;
 Elevada mobilidade – tática e estratégica;
 Aerotransportável em C–130 / KC–390;
 Anfíbio (capacidade anfíbia);
 Ergonomia (Antropometria padrão internacional);
 Relativa proteção – balística e antiminas;
 Baixas assinaturas – visual, radar e térmica;
 Aplicação de tecnologias no estado da arte.
NÃO ESPERE, FAÇA!
C Op VB GUARANI
REQUISITOS OPERACIONAIS BÁSICOS (ROB)
 - A definição dos ROB foi a linha mestre do
desenvolvimento do projeto da NFBR MR 6x6 GUARANI;
 - OS Requisitos Operacionais Básicos nº 01/11 - Viatura
Blindada Transporte de Pessoal Média, de Rodas (VBTP –
MR)- Portaria Nº 004-EME de 20 de janeiro de 2011.
(Revogando Port Nº 023-EME de 13 de maio de 1999)
NÃO ESPERE, FAÇA!
C Op VB GUARANI
Transpor, com carga máxima, rampa lateral com
inclinação mínima de 30%, rampa frontal de 60 %.
Munição, Mat Individual, Mat coletivo, etc
NÃO ESPERE, FAÇA!
C Op VB GUARANI
Sistema de Comunicações
* Posição das antenas do equipamento rádio e GPS:
* Posição do equipamento rádio no interior do veículo e responsáveis por sua
operação (embarcado e desembarcado)
* Sistema de intercomunicação (Quantos e quais usuários?)
* Ponto de comunicação externo à viatura (Onde deverá ser acoplado?)
NÃO ESPERE, FAÇA!
C Op VB GUARANI
* Ser pintada nas cores e padrão estabelecidos pelo EB
(NORCRIVE)
 * Atender aos preceitos regulamentares dos órgãos
oficiais nacionais de trânsito nos aspectos relacionados
 à iluminação e sinalização. (CONTRAN)
NÃO ESPERE, FAÇA!
C Op VB GUARANI
* Possuir ampla porta traseira, que permita o embarque e
desembarque da carga transportada e o rápido embarque e
desembarque da tropa.
* Possuir, o compartimento de combate, porta de acesso ao
compartimento do motor ou painel removível, que permita a
realização de trabalhos de manutenção sem sair da viatura e sem a
necessidade da abertura da tampa externa do compartimento do motor.
NÃO ESPERE, FAÇA!
C Op VB GUARANI
PROTEÇÃO BALÍSTICA (STANAG 4569)
SEM BLINDAGEM ADICIONAL ( ADD-ON)
- Aço balístico homogêneo (Mun de energia cinética)
- Blindagem nível 3 (7,62mmX51 Pf / 30m)
- Contra estilhaços de artilharia
- Proteção nível 2 (155mm / 80m)
COM BLINDAGEM ADICIONAL ( ADD-ON)
- Placas balísticas externas (Mun de enegia cinética)
- Bld acima do nível 3 e abaixo do nível 4 (12,7mmX99 Pf / 100m)
- Contra estilhaços de artilharia
- Proteção acima do nível 3 e abaixo do nível 4 (155mm / - 80m)
- Revestimento interno com material Spall Liner
NÃO ESPERE, FAÇA!
C Op VB GUARANI
PROTEÇÃO ANTIMINAS (STANAG 4569)
- Nível 2a - 6 Kg de explosivo sob qualquer das rodas.
- Bancos antiminas - Nível 2, com cintos de 5 pontas presos no teto.
- Maior altura do compartimento de combate.
SISTEMA DE COMBATE A INCÊNDIO
AUTOMATIZADO (AFSS)
NÃO ESPERE, FAÇA!
C Op VB GUARANI
ASSINATURAS TÉRMICA E RADAR
 CTEx e CTA
 Simulações no protótipo virtual
 Materiais isolantes térmicos
 Materiais absorvedores de radiação eletromagnética
 NORMAS RESTRITAS: STANAG 4316 (radar) e STANAG 4319
(térmica)
NÃO ESPERE, FAÇA!
C Op VB GUARANI
M
O
B
IL
ID
A
D
E
M
O
B
IL
ID
A
D
E
Capacidade anfíbia
Motor FPT Cursor 9, 383 cv
Tração 6x6
Transmissão automática
Freio a disco com ABS
Enchimento remoto de pneus (CTIS)
CAN BUS (Gerenciamento Eletrônico do Carro)
NÃO ESPERE, FAÇA!
C Op VB GUARANI
Torre UT-30BR
Torre REMAX
Torre Platt
NÃO ESPERE, FAÇA!
C Op VB GUARANI
GCB
Ainda em desenvolvimento - Fase
Final
Rádio e Intercomunicador
C
O
M
A
N
D
O
 E
 C
O
N
T
R
O
L
E
NÃO ESPERE, FAÇA!
C Op VB GUARANI
GUARANI Vs URUTU
383 cv (FPT 9 Cursor) POTÊNCIA 156 cv (OM 352A)
Max Mnt Cpcd Anfi 17,5t PESO Ordem de marcha 13t
22cv/t POTÊNCIA/PESO 12cv/t
6x6 TRAÇÃO 6X6
Automática TRANSMISSÃO Manual
600Km AUTONOMIA 850Km
DISCO COM ABS FREIO TAMBOR
NÃO ESPERE, FAÇA!
C Op VB GUARANI
GUARANI Vs URUTU
CTIS (Remoto) ENCHIMENTO PNEUS Manual
14R20 DIMENSÕES PNEUS 12R20
Sim (Toróide) RUN FLAT TIRES Sim (Alveolar)
? PRESSÃO SOBRE O SOLO 4,09 kgf/cm2
Anfíbio VAU Anfíbio
0,5m OBSTÁCULO VERTICAL 0,6m
1,3m TRINCHEIRA ?0,0m
NÃO ESPERE, FAÇA!
C Op VB GUARANI
GUARANI Vs URUTU
7,62mm pfr / .50 pfr com ADDON BALÍSTICA CINÉTICA ?
Nível 2 BALÍSTICA ARTILHARIA ?
Preparada para receber BLD ADICIONAL Não preparada para receber
Nível 2a ANTIMINAS ?
Antiminas com cinto 5 pontas BANCOS
Sem proteção antiminas e
cintos
Automática (6 extintores) EXTINÇÃO INCÊNDIO Manual
Sistemas armas remotos EXPOSIÇÃO Cmt/Atdr Torre manual
NÃO ESPERE, FAÇA!
C Op VB GUARANI
GUARANI UT-30BR Vs URUTU
Can 30mm MK 44 Bushmaster ARMAMENTO Pcp Mtr .50 ou MAG 7,62mm
MAG 7,62mm ARMAMENTO Scd Não há
2 Termal/diurno (Cmt e Atdr)
SISTEMAS
OBSERVAÇÃO
Olho nu e binóculos
2000 a 3000 (1500 m) ALCANCE 800 a 900m (Eficácia ?)
 2 Eixos (Armt - termal/diurno) ESTABILIZAÇÃO Não há
Auto tracking, Hunter Killer DESIGNAÇÃO ALVOS Não há
Operação remota PROTEÇÃO Não há
NÃO ESPERE, FAÇA!
C Op VB GUARANI
GUARANI REMAX Vs URUTUMtr .50 ou MAG 7,62mm ARMAMENTO Pcp Mtr .50 ou MAG 7,62mm
Não há ARMAMENTO Scd Não há
Termal/Diurno
SISTEMAS
OBSERVAÇÃO
Olho nu e binóculos
800 a 900m (com eficácia) ALCANCE 800 a 900m (Eficácia ?)
Sim (eixos) ESTABILIZAÇÃO Não há
Não há DESIGNAÇÃO ALVOS Não há
Operação remota PROTEÇÃO Não há
NÃO ESPERE, FAÇA!
C Op VB GUARANI
GUARANI PLATTMOUT Vs URUTU
Mtr .50 ou MAG 7,62mm ARMAMENTO Pcp Mtr .50 Browning M2
Não há ARMAMENTO Scd Não há
Olho nu e binóculos
SISTEMAS
OBSERVAÇÃO
Olho nu e binóculos
800m, 900m (Eficácia ?) ALCANCE 800m, 900m (Eficácia ?)
Não há ESTABILIZAÇÃO Não há
Não há DESIGNAÇÃO ALVOS Não há
Parcial PROTEÇÃO Não há
NÃO ESPERE, FAÇA!
C Op VB GUARANI
GUARANI Vs URUTU
Falcon III RÁDIO ERC 201, 202, 203 ou 204
Sim TRANSEC Não
Sim COMSEC Não
19200 bps DADOS Não
Sim INTERCOM Sim
Sim GCB Não
Sim GPS Não
NÃO ESPERE, FAÇA!
C Op VB GUARANI
VB Guarani Urutu Piranha III Stryker Freccia BTR 80
VBCI
GIAT
País Brasil Brasil Suíça EUA Itália Rússia França
Missão VBTP VBTP VBTP VBTP VBC Fuz VBC Fuz VBC Fuz
Peso 15,7 t 14,0 t 16,95 t 16,4 t 26 t 20,9 t 25,6 t
Altura 2,60 m 2,125 m 2,69 m 2,64 m 3,00 m 2,98 m 2,2 m
Blindagem 7,62mmPrf* 7,62mm 7,62Prfmm* 7,62mm Prf* 25 a 30mm 20mm 20mm
Armt Pcp Mtr Cal .50** Mtr Cal .50 Mtr Cal .50** Mtr Cal .50** Can 25mm Can 30mm Can 25mm
Guarnição 2+9 2+9 3+11 2+9 3+7 3+7 2+9
* Modular ** Possui também outros calibres
NÃO ESPERE, FAÇA!
C Op VB GUARANI
CAPACIDADE DE
SOBREVIVÊNCIA
NÃO SER DETECTADO
SE DETECTADO
NÃO SER ATINGIDO
 SE ATINGIDO
NÃO SER PERFURADO
SE
PERFURADO
SOBREVIVER
NÃO ESPERE, FAÇA!
C Op VB GUARANI
ESPECIFICAÇÕES TÉCNICAS DA VIATURA
DIMENSÕES
NÃO ESPERE, FAÇA!
C Op VB GUARANI
ESPECIFICAÇÕES TÉCNICAS DA VIATURA
NÃO ESPERE, FAÇA!
C Op VB GUARANI
ESPECIFICAÇÕES TÉCNICAS DA VIATURA
NÃO ESPERE, FAÇA!
C Op VB GUARANI
ESPECIFICAÇÕES TÉCNICAS DA VIATURA
NÃO ESPERE, FAÇA!
C Op VB GUARANI
ESPECIFICAÇÕES TÉCNICAS DA VIATURA
NÃO ESPERE, FAÇA!
C Op VB GUARANI
ESPECIFICAÇÕES TÉCNICAS DA VIATURA
NÃO ESPERE, FAÇA!
C Op VB GUARANI
ESPECIFICAÇÕES TÉCNICAS DA VIATURA
NÃO ESPERE, FAÇA!
C Op VB GUARANI
ESPECIFICAÇÕES TÉCNICAS DA VIATURA
NÃO ESPERE, FAÇA!
C Op VB GUARANI
ESPECIFICAÇÕES TÉCNICAS DA VIATURA
NÃO ESPERE, FAÇA!
C Op VB GUARANI
ESPECIFICAÇÕES TÉCNICAS DA VIATURA
NÃO ESPERE, FAÇA!
C Op VB GUARANI
ESPECIFICAÇÕES TÉCNICAS DA VIATURA
NÃO ESPERE, FAÇA!
C Op VB GUARANI
CONCLUSÃO
LEIA O MANUAL MT 2355-005-12DESCRIÇÃO E OPERAÇÃO
Características e Especificações Técnicas
 páginas 26 a 35
 Bons estudos!
	Slide 1
	Slide 2
	Slide 3
	Slide 4
	Slide 5
	Slide 6
	Slide 7
	Slide 8
	Slide 9
	Slide 10
	Slide 11
	Slide 12
	Slide 13
	Slide 14
	Slide 15
	Slide 16
	Slide 17
	Slide 18
	Slide 19
	Slide 20
	Slide 21
	Slide 22
	Slide 23
	Slide 24
	Slide 25
	Slide 26
	Slide 27
	Slide 28
	Slide 29
	Slide 30
	Slide 31
	Slide 32
	Slide 33
	Slide 34
	Slide 35
	Slide 36
	Slide 37
	Slide 38
	Slide 39
	Slide 40
	Slide 41
	Slide 42
	Slide 43
	Slide 44
