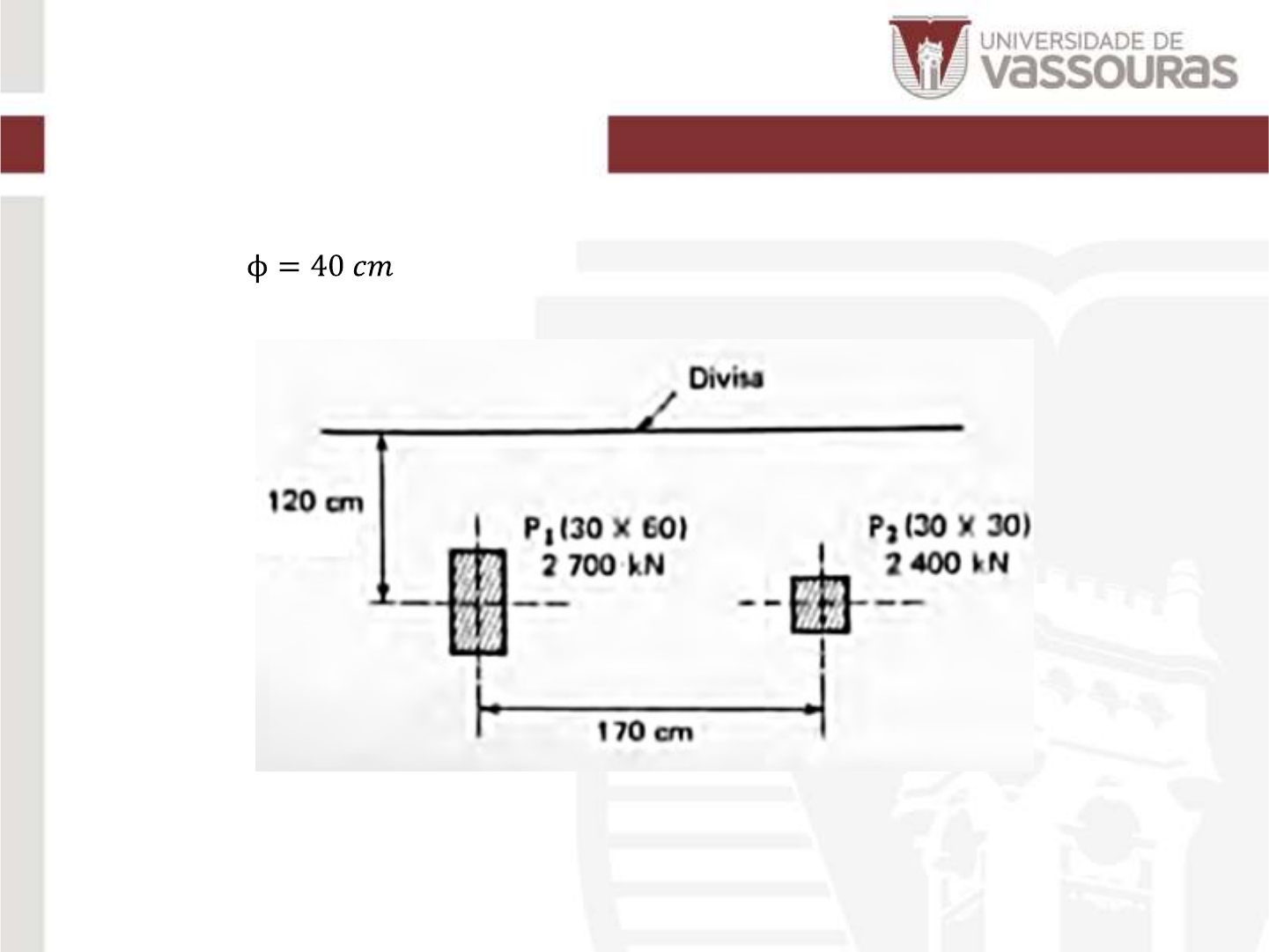

DIMENSIONAMENTO FUNDAÇÕES FUNDAÇÕES PROFUNDAS 15 Exemplo 1: Para os pilares indicados abaixo, projetar a fundação em estacas pré- moldadas de e carga admissível de 700 kN. Exemplos de Aplicação: DIMENSIONAMENTO FUNDAÇÕES FUNDAÇÕES PROFUNDAS 16 Exemplo 1: Exemplos de Aplicação: DIMENSIONAMENTO FUNDAÇÕES FUNDAÇÕES PROFUNDAS 17 Exemplo 2: Para os pilares indicados abaixo, projetar a fundação em estacas pré- moldadas de e carga admissível de 700 kN. Exemplos de Aplicação: DIMENSIONAMENTO FUNDAÇÕES FUNDAÇÕES PROFUNDAS 18 Exemplo 2: Exemplos de Aplicação: ESTACAS ISOLADAS x GRUPOS DE ESTACAS FUNDAÇÕES PROFUNDAS 19 ESTACAS ISOLADAS x GRUPOS DE ESTACAS FUNDAÇÕES PROFUNDAS 20 O comportamento de um grupo de estacas difere sensivelmente do comportamento de uma única estaca, em razão da soma dos efeitos dos bulbos de tensão. A carga de ruptura de um grupo n de estacas não é igual a n vezes a carga de ruptura de uma estaca isolada. Existem fórmulas empíricas que calculam a “eficiência” do grupo de estacas. ( ) 𝒆𝒔𝒕𝒂𝒄𝒂𝒔 𝒊 𝒂𝒅𝒎 ESTACAS ISOLADAS x GRUPOS DE ESTACAS FUNDAÇÕES PROFUNDAS 21 1) Fórmula das Filas e Colunas Será considerado um grupo de estacas de um mesmo bloco, constituído por M filas e N colunas, como esquematizado na figura, em que ‘s’ é o espaçamento mínimo entre duas estacas vizinhas e ‘ ’ é a dimensão representativa da seção transversal da estaca. M filas N colunas ESTACAS ISOLADAS x GRUPOS DE ESTACAS FUNDAÇÕES PROFUNDAS 22 1) Fórmula das Filas e Colunas A eficiência será calculada considerando que as estacas formam um conjunto de perímetro igual ao perímetro do grupo de estacas trabalhando conjuntamente. Sendo assim, a eficiência pode ser representada por 𝑈 = 𝑝𝑒𝑟í𝑚𝑒𝑡𝑟𝑜 𝑑𝑎 𝑠𝑒çã𝑜 𝑡𝑟𝑎𝑛𝑠𝑣𝑒𝑟𝑠𝑎𝑙 𝑑𝑒1 𝑢𝑚𝑎 𝑒𝑠𝑡𝑎𝑐𝑎; 𝑠 = 𝑒𝑠𝑝𝑎ç𝑎𝑚𝑒𝑛𝑡𝑜 𝑒𝑛𝑡𝑟𝑒 𝑒𝑠𝑡𝑎𝑐𝑎𝑠; 𝜙 = 𝑑𝑖â𝑚𝑒𝑡𝑟𝑜 𝑑𝑎 𝑒𝑠𝑡𝑎𝑐𝑎; 𝑚 = 𝑞𝑢𝑎𝑛𝑡𝑖𝑑𝑎𝑑𝑒 𝑑𝑒 "filas" de estacas 𝑛𝑜 𝑏𝑙𝑜𝑐𝑜 𝑑𝑒 𝑐𝑜𝑟𝑜𝑎𝑚𝑒𝑛𝑡𝑜; 𝑛 = 𝑞𝑢𝑎𝑛𝑡𝑖𝑑𝑎𝑑𝑒 𝑑𝑒 colunas𝑑𝑒 𝑒𝑠𝑡𝑎𝑐𝑎𝑠 𝑛𝑜 𝑏𝑙𝑜𝑐𝑜 𝑑𝑒 𝑐𝑜𝑟𝑜𝑎𝑚𝑒𝑛𝑡𝑜 ESTACAS ISOLADAS x GRUPOS DE ESTACAS FUNDAÇÕES PROFUNDAS 23 2) Fórmula de Converse-Labarre Válida para o mesmo grupo de m × n estacas já consideradas para a fórmula das filas e colunas. ESTACAS ISOLADAS x GRUPOS DE ESTACAS FUNDAÇÕES PROFUNDAS 24 3) Método de Feld Consiste em descontar 1/16 de cada estaca do grupo, para cada estaca vizinha a ela. A eficiência trata-se de uma média ponderada entre a interação das estacas. Considera-se que um bloco com uma única estaca tem eficiência de 100 %. ESTACAS ISOLADAS x GRUPOS DE ESTACAS FUNDAÇÕES PROFUNDAS 25 3) Método de Feld DIMENSIONAMENTO FUNDAÇÕES FUNDAÇÕES PROFUNDAS 26 Exemplo 3: Para um grupo de estacas (obedecendo a todas as especificações de espaçamento mínimo etc.), dispostas em um bloco de 4 × 5 (estacas) apresentado a seguir, determinar a eficiência pelas fórmulas das filas e colunas, Converse-Labarre e Feld. Fazer o cálculo para estacas pré-moldadas e moldadas in loco, com diâmetro de 0,40 m. Exemplos de Aplicação: DIMENSIONAMENTO FUNDAÇÕES FUNDAÇÕES PROFUNDAS 27 Para os pilares indicados abaixo e com o boletim de sondagem anexo no AVA, projetar o estaqueamento e as dimensões do bloco de coroamento da fundação em estacas hélice contínua, . De acordo com o boletim de sondagem, determine o comprimento necessário que a estaca deverá ter. Exercício valendo 1 ponto extra SPT-04
