Máquinas Elétricas
Questão 1/12 - Máquinas Elétricas
Em um determinado tipo de motor trifásico, onde os enrolamentos do estator são conectados a uma fonte
trifásica equilibrada e os enrolamentos do rotor são curto-circuitados internamente, afirma-se que:
I. para que o rotor desse motor desenvolva torque positivo, é necessário que ele gire mais lentamente que o
campo magnético girante.
II. esse motor é denominado de Motor de Indução.
III. sem torque de carga, este motor opera com elevado deslizamento.

Assinale:
Nota: 10.0
 A se somente a afirmativa I estiver correta.
 B se somente a afirmativa II estiver correta.
 C se somente a afirmativa III estiver correta.
 D
se somente as afirmativas I e II estiverem corretas.
Você acertou!
 E se somente as afirmativas II e III estiverem corretas.

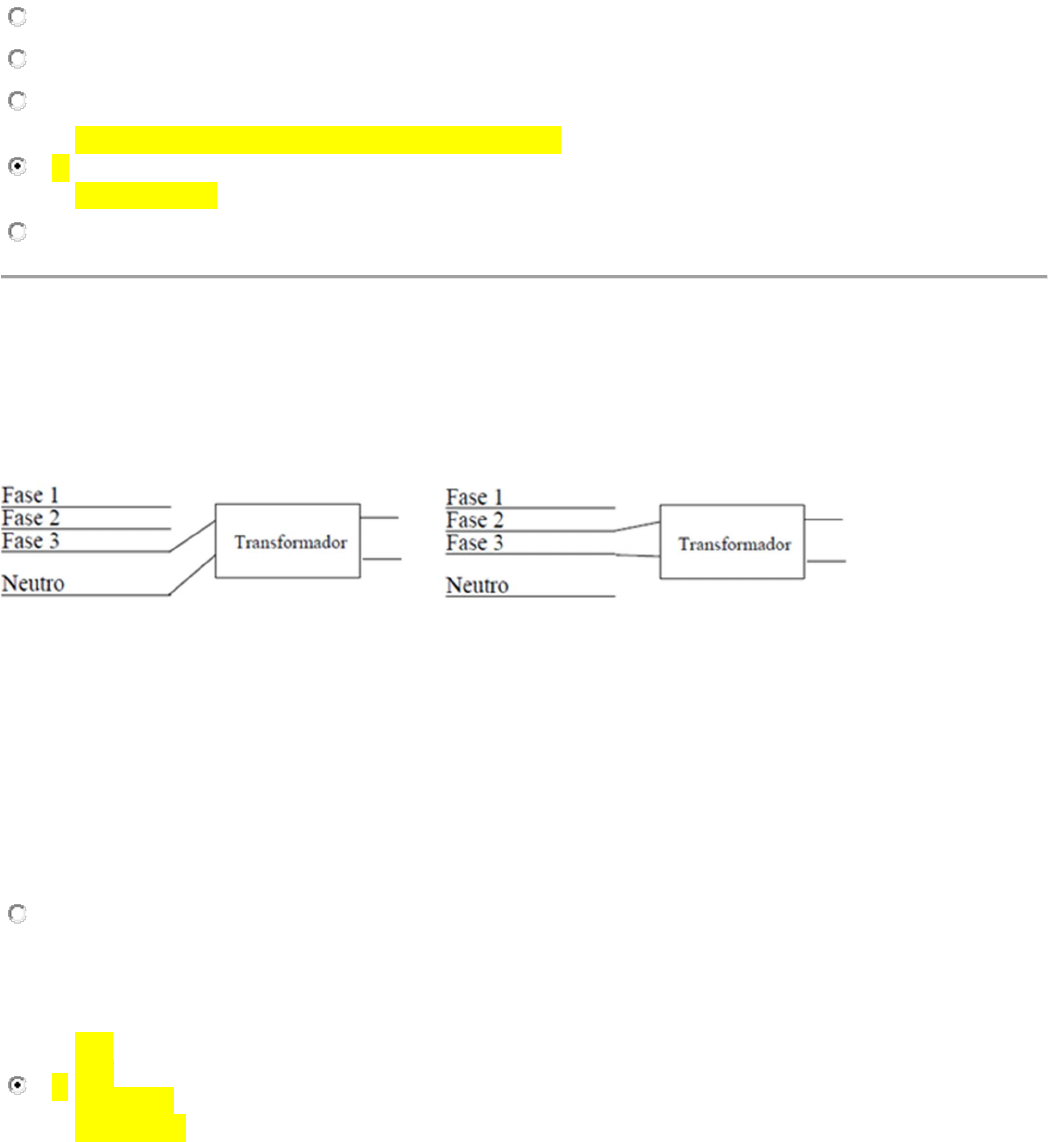

Questão 2/12 - Máquinas Elétricas
Uma caldeira elétrica monofásica apresenta uma potência de 3 kW e tem uma tensão eficaz de alimentação de 115 V. É necessário
dimensionar um transformador monofásico, uma vez que a rede elétrica nacional, 230/400 V, 60 Hz, é a única fonte de
alimentação disponível.

Considerando como ideal o transformador necessário, determine a sua relação de transformação e as correntes eficazes do
primário e secundário, para a ligação fase-neutro e para a ligação fase-fase;




Nota: 10.0
 A
K=3
F-N
I2=20 A
I1=15 A
F-F
k=4
I2=20 A
I1=9 A
 B
k=2
F-N
I2=26,1 A
I1=13,04 A
F-F
K=3,46
I2=26,1 A
I1=7,54 A
Você acertou!
Ligação Fase-Neutro
V1=230 V e V2=115 V.
k=V1/V2=230/115=2

V2*I2=3K
I2=3k/115=26,1 A

K=I2/I1-->2=26,1A/I1-->I1=13,04 A

Ligação Fase-Fase

V1=1,73*230 = 400 V
V2=115 V
k=400/115=3,46
I2=26,1 A
I1=26,1/3,46=7,54 A
 C
k=4
F-N
I2=23 A
I1=15 A
F-F
K=3
I2=23 A
I1=7,54 A
 D
k=5
F-N
I2=20 A
I1=10,04 A
F-F
K=4
I2=20 A
I1=9 A
 E
k=2
F-N
I2=24 A
I1=12,6 A
F-F
K=3
I2=24 A
I1=6,5 A
Questão 3/12 - Máquinas Elétricas
Um motor trifásico com rotor gaiola de 6 polos e 60 Hz opera à plena carga com velocidade de 1164 rpm. O
seu escorregamento é de
Nota: 10.0
 A 1%
 B
3%
Você acertou!
s=1200-1164/1200
s=0,03
s=3%
 C 5%
 D 7%
 E 9%
Questão 4/12 - Máquinas Elétricas
Um motor trifásico possui as seguintes especificações:
P = 2 CV
p = 4 polos
n = 1730 RPM (plena carga)
ηη = 75%
cos f = 0,80
VΔΔ = 220 V
VY = 380 V
A corrente nominal do motor na configuração triângulo é, aproximadamente,
Nota: 10.0
 A 25% maior que na configuração estrela.
 B 50% maior que na configuração estrela.
 C
75% maior que na configuração estrela.
Você acertou!
 D 25% menor que na configuração estrela.
 E 75% menor que na configuração estrela
Questão 5/12 - Máquinas Elétricas
Seja considerado um transformador monofásico, cuja potência seja 1000VA, tensão do seu circuito primário
de 500Volts e a do seu circuito secundário de 100Volts,
determine:
I)Sua relação de transformação;
II)Considerando-o com rendimento igual a 0.80, quais os valores das correntes do seu circuito primário e
secundário, respectivamente?
Nota: 10.0
 A
a) Vp/Vs=5
b) Is=0.08A
Você acertou!
I) Vp/Vs=500/100=5
II) 0.8=Ss/Sp > Vs.Is=0.8.Vp.Ip
1000=0,8.500.Ip > 1000=40000.Ip > Ip=1000/400=2.5A
Vs.Is=0,8.1000 > Vs.Is=8 > 100.Is=8 > Is=8/100 > Is=0.08A
 B
a) Vp/Vs=6
b) Is=0.1A
 C
a) Vp/Vs=8
b) Is=0.2A
 D
a) Vp/Vs=5
b) Is=0.0005A
 E
a) Vp/Vs=9
b) Is=0.5A
Questão 6/12 - Máquinas Elétricas
Seja considerado um transformador monofásico, ideal, cuja potência seja de 1000VA, tensão do seu circuito
primário de 220Volts e a do seus circuito secundário de 110Volts, determine:
I)Sua relação de transformação;
II)Considerando-o com o redimento igual a um, quais os valores das correntes do seu circuito primário e
secundário, respectivamente?
III)Este transformador é elevador, abaixador ou isolador?
IV)Se o número de espiras do seu secundário Ns for de 400 espiras, qual será o número de espiras do seu
circuito primário Np?
Nota: 10.0
 A
I) VP/VS=2
II) Ip=9A
III) Transformador Abaixador
IV) Np=800
Você acertou!
a)VP/VS=220/110=2
b)n=Ss/Sp Ss=Sp > 1000=110xIp > Ip> Ip=9A
c)Transformador Abaixador
d) Vp/Vs=Np/Ns > 220/110=Np/400 > 22/11=Np/400 > 11.Np=8800 > Np=800
 B
I) VP/VS=2
II) Ip=11A
III) Transformador Abaixador
IV) Np=400
 C
I) VP/VS=4
II) Ip=18A
III) Transformador Abaixador
IV) Np=1600
 D
I) VP/VS=6
II) Ip=21A
III) Transformador Elevador
IV) Np=800
 E
I) VP/VS=5
II) Ip=9A
III) Transformador Elevador
IV) Np=800
Questão 7/12 - Máquinas Elétricas
A respeito de um transformador considerado ideal, afirma-se que
Nota: 10.0
 A a corrente de Foucault mantém-se constante em rela- ção à variação do número de espiras.
 B a relutância do núcleo é infinita
 C o fluxo de dispersão é grande.
 D
o núcleo tem permeabilidade infinita.
Você acertou!
 E as correntes elétricas são iguais nos lados primário e secundário.
Questão 8/12 - Máquinas Elétricas
Considerando as categorias N, D e H, para motores de indução, assinale a alternativa correta.

Nota: 10.0
 A A categoria N é a que apresenta o maior torque inicial.
 B A categoria H é a que apresenta o maior torque inicial.
 C
A categoria D é a que apresenta o maior torque inicial.
Você acertou!
 D
Na categoria D, o torque torna-se máximo quando a velocidade do eixo está próxima da
velocidade nominal.
 E Na categoria N, o circuito rotórico apresenta alta resistência elétrica.
Questão 9/12 - Máquinas Elétricas
Corrigir o fator de potência de uma instalação elétrica cuja carga instalada é de 70kW. Possui um fator de
potência atual de 0,86 e deseja corrigi-lo para 0,92.
Nota: 10.0
 A 12kVAr
 B 15,230kVAr
 C 13,560kVAr
 D
11,715kVAR
Você acertou!
acos 0,86=30,68
acos0,92=23,08
Q=P*(tgθθ2 - tgθθ1)
Q=7000*(30.68-23,08)
Q=11,715kVAR
 E 18,560kVAR
Questão 10/12 - Máquinas Elétricas
Um motor à gaiola, com 4 polos, é alimentado em tensão alternada trifásica na frequência de 60 Hz. Para um
escorregamento de 4%. A velocidade do rotor, em rotações por minuto, e a frequência, em Hz, das correntes
induzidas no rotor são, respectivamente:
Nota: 10.0
 A 1750 e 2,4;
 B 1738 e 57,6;
 C 1700 e 62,4;
 D 1800 e 0;
 E
1728 e 2,4.
Você acertou!
Ns=120*60/4=1800
Nr=1800*0,96=1728
Fr=0,04*60=2,4
Questão 11/12 - Máquinas Elétricas (questão opcional)
Um gerador elétrico produz 5kJ de energia elétrica a partir de 7kJ de energia mecânica, utilizada para girar o
seu eixo. A eficiência desse gerador elétrico é de
Nota: 10.0
 A
71,4%.
5/7=0,714*100=71,4
 B 82,6%.
 C 85,4%
 D 91,2%.
 E 78,5%.
Questão 12/12 - Máquinas Elétricas (questão opcional)
A oposição à passagem do fluxo magnético é uma característica do material. Tal característica denomina-se
Nota: 10.0
 A reatância.
 B histerese.
 C remanescência.
 D relutância.
 E permeabilidade.
