Av2 - Hidráulica e Hidrometria
  
(/notific
Avaliar
Informações Adicionais
Período: 13/05/2019 00:00 à 10/06/2019 23:59
Situação: Cadastrado
Pontuação: 750
Protocolo: 401982616
a)
b)
c)
d)
1)
2)
O uso do laboratório nas práticas de ensino em engenharias é muito importante, pois ele proporciona
uma aprendizagem mais dinâmica e investigativa que estimula competências e habilidades cognitivas e

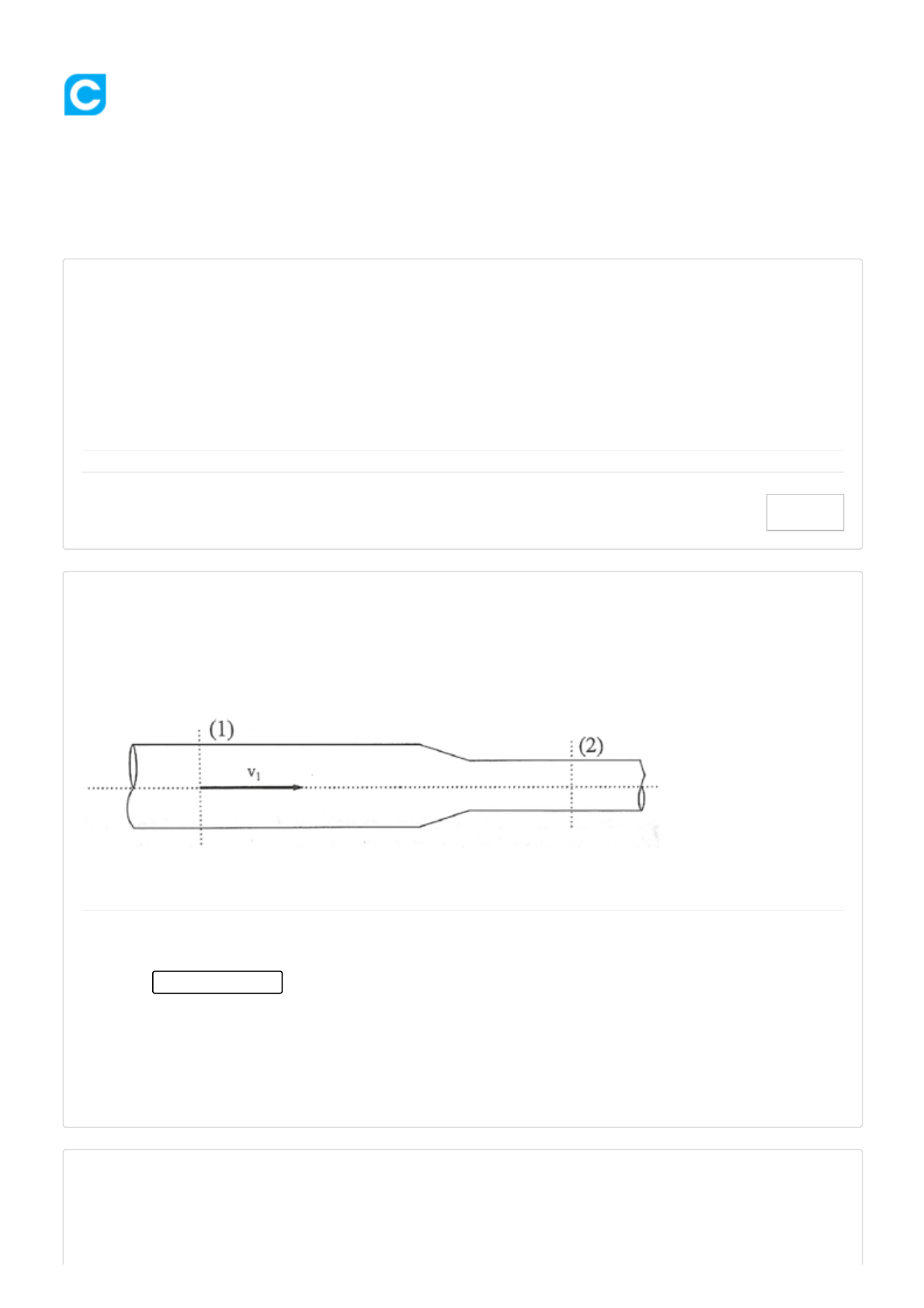

motoras dos estudantes. Considere o tubo de Venturi da Figura abaixo, escoa água em regime permanente.
A seção (1) possui uma área de 12 cm , enquanto, na seção (2), a área é menor e vale 6 cm . Sabe-se ainda
que a velocidade média do escoamento é de 2 m/s na seção (1).
A velocidade média do escoamento na seção (2) é:
Alternativas:
4 m/s. Alternativa assinalada
1 m/s.
2 m/s.
4 m/s.
O medidor Parshall foi idealizado tendo como objetivo principal atender as necessidades da área de
irrigação; os menores tamanhos para regular a descarga de água distribuída às propriedades agrícolas, e os
maiores, para serem aplicados aos grandes canais de rega (AZEVEDO NETTO et al. 1998, p.455).
2 2
https://www.colaboraread.com.br/aluno/timeline/index/2144548202?ofertaDisciplinaId=665177
https://www.colaboraread.com.br/notificacao/index
06/06/2019 Colaborar - Av2 - Hidráulica e Hidrometria
https://www.colaboraread.com.br/aluno/avaliacao/index/2144548202?atividadeDisciplinaId=7606748 2/3
a)
b)
c)
d)
e)
a)
b)
c)
d)
e)
3)
4)
Com base na equação geral criada para medidores Parshall e nos dados fornecidos, determine a vazão
escoamento.
Equação geral: ;
Dados do canal:  : e  ;
Altura da lâmina d'água: 25 cm.
Calculada a vazão, marque a alternativa que apresenta o valor obtido.
Alternativas:
0,143 m³/s.
1,426 m³/s.
0,166 m³/s. Alternativa assinalada
0,27 m³/s.
0,38 m³/s.
A caracterização dos regimes de escoamento quanto à energia é efetuada através de um número
adimensional obtido a partir da equação de energia específica, o número de Froude. Este é um
adimensional extremamente importante em hidráulica, representando a razão entre as forças inerciais e
gravitacionais ((BAPTISTA & COELHO, 2010).
Tomando a teoria do número de Froude como referência, analise as seguintes sentenças:
I – A unidade do número de Froude é m/m, que significa quanto de energia se perde por metro linear de
canal;
II – O número de Froude é o parâmetro utilizado para classificar o regime de escoamento em laminar,
transição ou turbulento;
III – A predominância das formas inerciais classifica o escoamento em supercrítico;
IV – O equilíbrio das forças inerciais e gravitacionais resulta em escoamento crítico;
V –. Esse número inter-relaciona as forças gravitacionais e cinéticas (ou inerciais).
Analisadas as sentenças supracitadas, marque, dentre as alternativas a seguir, aquela que apresenta
somente as afirmações verdadeiras.
Alternativas:
I, II e III, apenas.
I, III, IV e V, apenas.
III, IV e V, apenas. Alternativa assinalada
II, III, IV e V, apenas.
I, II, III, IV e V.
06/06/2019 Colaborar - Av2 - Hidráulica e Hidrometria
https://www.colaboraread.com.br/aluno/avaliacao/index/2144548202?atividadeDisciplinaId=7606748 3/3
a)
b)
c)
d)
e)
a)
b)
c)
d)
e)
5)
Os escoamentos em condutos livres não se resumem a canais, qualquer escoamento que ocorra à pressão
atmosférica, ou seja, que tenha conexão com a atmosfera e não trabalhe em seção completamente cheia,
são incluídos nessa categoria. As redes coletoras de esgoto e as galerias de águas pluviais também são
regidas pelas leis dos escoamentos livres.
Um trecho da rede coletora de esgotos de uma determinada cidade é construída em concreto (n=0,013),
diâmetro de 80 cm e declividade de fundo = 0,0035 m/m. A vazão escoada por este trecho é de 500 l/s
(considere regime permanente e uniforme). Determine a altura da lâmina d’água.
Dado auxiliar: para K = 0,546, y/D = 0,58.
Alternativas:
0,93 m.
0,351 m.
0,464 m. Alternativa assinalada
0,8 m.
0,58 m.
O escoamento em condutos livres são condicionados por um número maior de fatores que o
escoamento forçado. Em função da geometria da seção e da profundidade de escoamento, pode-se definir
certo número de parâmetros, que têm grande importância e são largamente utilizados nos cálculos
hidráulicos (BAPTISTA & COELHO, 2010).
Sabendo da importância dos elementos geométricos para o estudo dos escoamentos livres, marque a
alternativa que apresenta somente elementos geométricos presentes nas seções circulares.
Alternativas:
Altura d’água (y) e diâmetro (D).
Altura relativa (y/D) e diâmetro (D). Alternativa assinalada
Diâmetro (D); área molhada (A).
Altura d’água (y) e perímetro molhado (P).
Raio hidráulico (Rh) e altura relativa (y/D).
