Unidade 2.1 - Paquímetro – História e Utilização

HISTÓRIA

O paquímetro é uma régua graduada em milímetros ou centímetros (ABNT) e
polegadas, que possuem uma régua móvel acoplada conhecida como Nônio ou
Vernier. Na França o nônio foi inserido na régua por Pierre Vernier em 1961, para a
construção de instrumento de metrologia como o próprio paquímetro. O Nônio pode
ser definido como um par de escalas graduadas que deslizam uma sobre a outra. Na
régua menor (que o Nônio propriamente dito) é possível ler uma fração da régua
maior, sendo esta dividida em 0,02 mm (dois centésimos de milímetro) ou 0,05 mm
(cinco centésimos de milímetros).

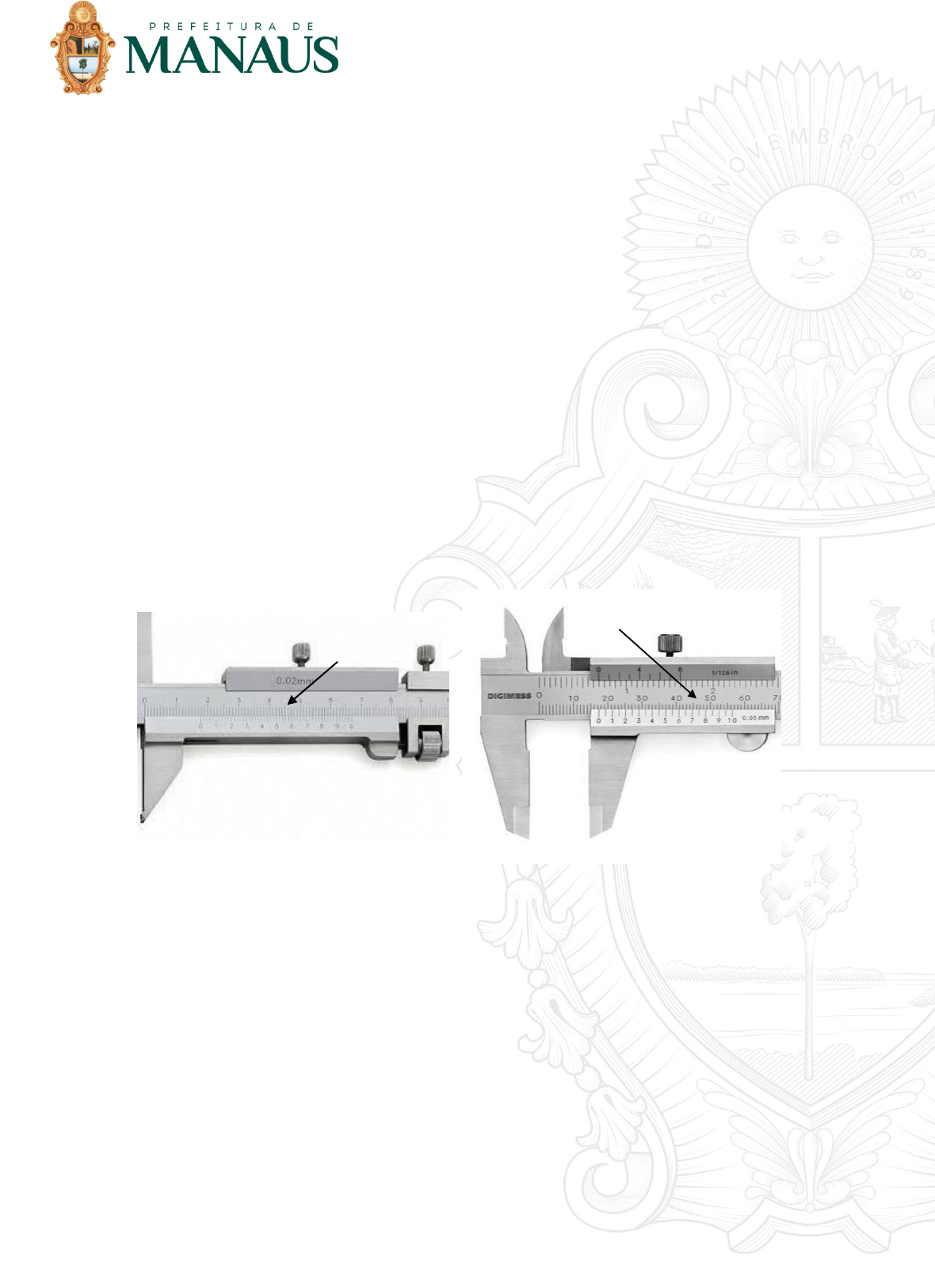

Veja os exemplos abaixo.
Na figura acima temos os dois exemplos de instrumentos.

Primeiro paquímetro apresenta o Nônio graduado em 0,02 mm, enquanto sua
escala principal é dividida em centímetros.

Já o segundo exemplo apresenta o Nônio graduado em 0,05 mm e sua escala
principal esta representada em milímetros.

No caso do primeiro, a escala principal apresenta-se em centímetros e isto
pode criar uma certa dificuldade na hora da leitura. Para evitar este problema basta
Escala principal [cm]
Escala principal
[mm]


2

multiplicar o valor da escala por 10, que você já faz a transformação de cm para mm.

No caso da escala do Nônio não existe transformação, ou seja, o primeiro
paquímetro (0,02mm) possui uma precisão maior do que a do segundo (0,05mm).

Utilização do Paquimentro
O paquímetro é um instrumento usado para medir dimensões lineares internas,
externas e de profundidade de uma peça. Consiste em uma régua graduada, com
encosto fixo, sobre a qual desliza um cursor.

Antes de aprendermos a fazer leituras em paquímetros, vamos conhecê-lo
melhor. Veja a figura abaixo e repare suas principais partes.


O paquímetro é um instrumento bastante versátil, podemos ser útil em muitas
inspeções, porem não é o instrumento de maior precisão, pois sua escala móvel
(Nônio ou Vernier) é dividida em 0,02 mm ou 0,05 mm, disponibilizando apenas dois
tipos de aparelhos.

Abaixo temos exemplos de todas as suas aplicações:

O paquímetro é utilizado em medições internas (A), medições de ressalto (B),
medições externas (C) e medições de profundidade (D).


3


Exemplos Práticos de Aplicação:

Medição do comprimento da mola de válvula e verificação do
desgaste da pastilha de freio:


Medição do diâmetro interno do tambor de freio:







4

Recomendações Especiais
Posicione os
bicos principais na
medição externa,
aproximando a peça
da escala graduada.
Isso evitará erros por
folga no cursor ou
desgaste prematuro
das pontas onde a
área de contato é
menor. Verifique apoio
das faces de medição
como mostra a figura.

Posicione corretamente as orelhas para medição interna. Procure introduzir o
Maximo possível as orelhas no furo ou ranhura mantendo o paquímetro sempre
paralelo a peça que esta sendo medida.





Verifique que as superfícies de medição das orelhas coincidam com a linha de
centro do furo.



5

Posicione corretamente a vareta de profundidade.


Posicione corretamente as faces para medição de ressaltos. Apóie
primeiramente a face da escala principal e depois encoste suavemente a
face do cursor. Faça a leitura sentindo as faces encostadas. Sempre que
possível utilize este recurso em lugar da vareta de profundidade.




Erro de paralaxe

Evite o erro de
paralaxe a fazer a leitura.
Posicione sua vista em
direção perpendicular a
escala e ao nônio, isso
evitara erros
consideráveis de leitura.




6

Cuidados Especiais

Não aplicar o
paquímetro a esforços
excessivos. Tome
providencias para que o
instrumento não sofra
quedas ou seja usado no
lugar do martelo.


Evite danos nas
pontas de medição. Nunca
utilize as orelhas de
medição como compasso.
Nem as outras pontas.




Limpe cuidadosamente
após o uso. Utilize um pano
seco para retirar partículas de
pó e sujeira, bem como as
marcas de dedos deixados
pelo manuseio. Proteja o
paquímetro ao guardar por
longo período. Usando um
pano macio embebido em óleo
fino anti- ferrugem, aplique
suavemente em todas as faces
do instrumento uma camada
bem fina e uniforme.


7

Observe os seguintes itens ao guardar o paquímetro:

- Não exponha o paquímetro diretamente a luz do sol.
- Guarde em ambiente de baixa umidade, com boa ventilação e livre de
poeira.
- Nunca deixe o paquímetro direto no chão.
- Deixe as faces de medição ligeiramente separadas de 0,02 a 2 mm.
- Não deixe o cursor travado.
- Guarde sempre o paquímetro em sua capa ou estojo adequado.
