Configuração LAN to LAN

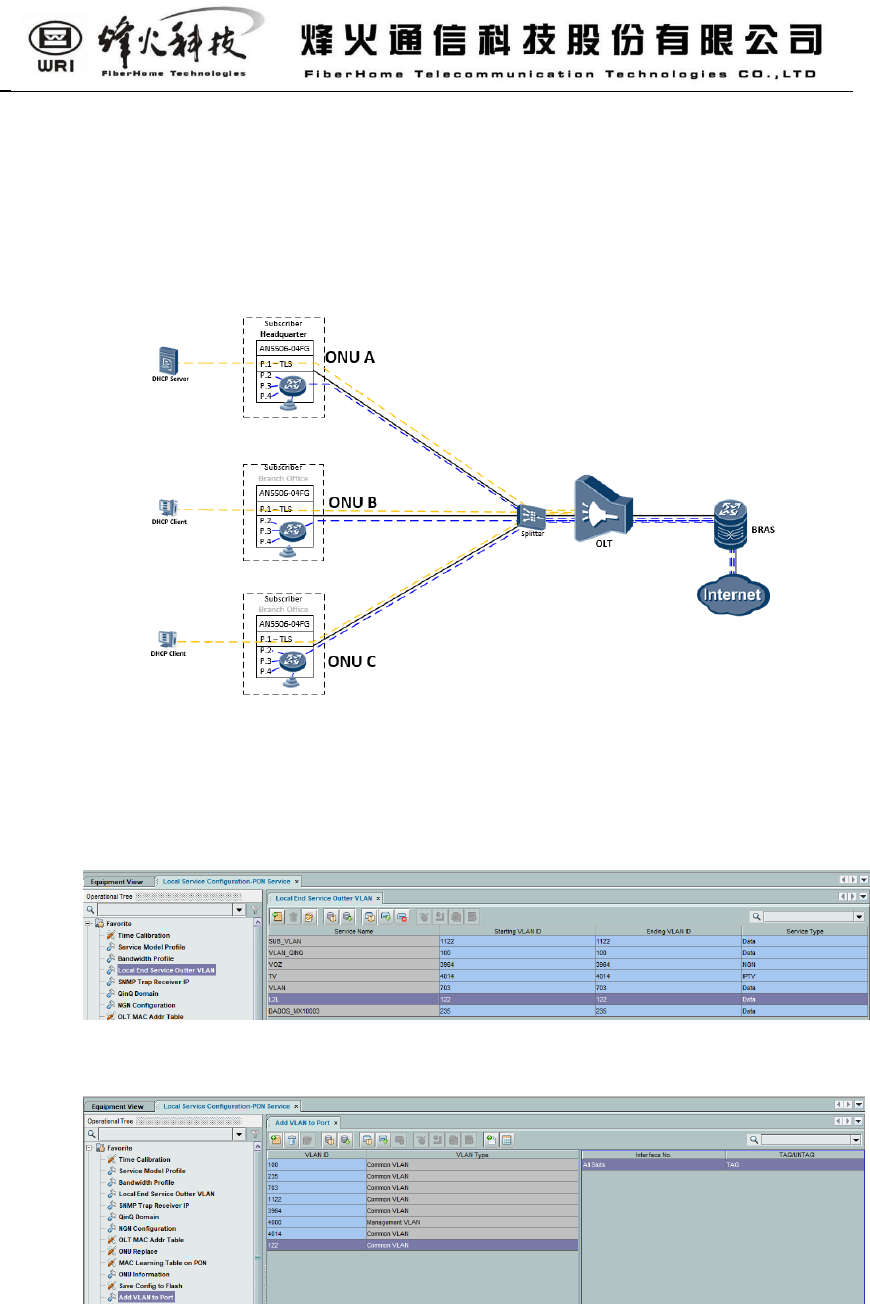

A configuração LAN to LAN é utilizada para que diferentes ONUs conectadas na mesma OLT
possam se comunicar. Isso significa que a ONU pode se comunicar sem roteadores e switches.

1. Configuração no UNM
a. Criar VLAN que será utilizada no serviço
Configuration – Local Service Configuration – PON Service – Local End Service
Outter VLAN

b. Adicionar a VLAN ao slot
Add VLAN to Port – Adicionar para todos os slots em TAG

c. Configurar a porta da ONU
ONU List – Selecionar ONU – Port Service Config – Data Port – LAN1/2 – Service
Configuration – Add – Preencher os campos assinalados em vermelho – Clicar em OK
– Create on Device




2. Configuração da OLT
A configuração do LAN to LAN na OLT pode ser de três maneiras distintas.
a. ONUs conectadas no mesmo slot e na mesma porta PON
Conecte na OLT via Telnet e execute os comandos abaixo:
Admin# cd card
Admin\card# set in_olt_interflow slot 1 index 1 pon 1 vlan 122 interflow_mode in_card
Admin\card# apply in_olt_interflow slot 1
b. ONUs conectadas no mesmo slot e em PONs distintas
Conecte na OLT via Telnet e execute os comandos abaixo:
Admin# cd card
Admin\card# set in_olt_interflow slot 1 index 1 pon 1 vlan 122 interflow_mode in_card
Admin\card# set in_olt_interflow slot 1 index 2 pon 2 vlan 122 interflow_mode in_card
Admin\card# apply in_olt_interflow slot 1
c. ONUs conectadas em slots diferentes
Conecte na OLT via Telnet e execute os comandos abaixo:
Admin# cd card


Admin\card# set in_olt_interflow slot 1 index 1 pon 1 vlan 122 interflow_mode in_card
Admin\card# set in_olt_interflow slot 2 index 1 pon 1 vlan 122 interflow_mode
between_card
Admin\card# apply in_olt_interflow slot 1
Admin\card# apply in_olt_interflow slot 2
Admin\card# apply in_olt_interflow core_card

Observação: Jamais aplique o comando para todos os slots, pois pode causar um excesso
de sobrecarga na OLT e perder a conexão Telnet.

3. Teste
Para testar se a configuração de LAN to LAN está correta, conecte um computador na
porta LAN de cada ONU e configure um IP estático para cada dispositivo. Execute o cmd e
teste o ping entre os dois computadores, se houver comunicação o serviço está pronto para uso.
Observação: O firewall do Windows pode bloquear a comunicação entre os dois
computadores, portanto certifique-se de que o mesmo estará desabilitado durante o teste.
























Configuração LAN to LAN com QinQ habilitado
O QinQ pode ser utilizado em conjunto com o LAN to LAN para trazer transparência de
VLAN no circuito, ou seja, qualquer VLAN utilizada pelo cliente será enxergada pela OLT.
1. Configuração no UNM
a. Criar VLAN que será utilizada no serviço
Configuration – Local Service Configuration – PON Service – Local End Service
Outter VLAN

b. Adicionar a VLAN ao slot
Add VLAN to Port – Adicionar para todos os slots e Trunk 1 em TAG

c. Criar o QinQ Profile
QinQ Profile – Add (Criar a regra baseado em VLAN ID com o range entre 0 e 4000)
– OK – Create on Device.

d. Configurar a porta da ONU


ONU list – Selecionar ONU – Port Service Config – Data Port – LAN1/2 – Service
Configuration – Add – Preencher os campos assinalados em vermelho – Clicar em OK

2. Configuração da OLT
Com a utilização do QinQ será configurada a mesma VLAN para habilitar o LAN to LAN.
A configuração do LAN to LAN na OLT pode ser de três maneiras distintas.
a. ONUs conectadas no mesmo slot e na mesma porta PON
Conecte na OLT via Telnet e execute os comandos abaixo:
Admin# cd card
Admin\card# set in_olt_interflow slot 1 index 1 pon 1 vlan 100 interflow_mode in_card
Admin\card# apply in_olt_interflow slot 1
b. ONUs conectadas no mesmo slot e em PONs distintas
Conecte na OLT via Telnet e execute os comandos abaixo:
Admin# cd card
Admin\card# set in_olt_interflow slot 1 index 1 pon 1 vlan 100 interflow_mode in_card
Admin\card# set in_olt_interflow slot 1 index 2 pon 2 vlan 100 interflow_mode in_card
Admin\card# apply in_olt_interflow slot 1
c. ONUs conectadas em slots diferentes
Conecte na OLT via Telnet e execute os comandos abaixo:
Admin# cd card
Admin\card# set in_olt_interflow slot 1 index 1 pon 1 vlan 100 interflow_mode in_card
Admin\card# set in_olt_interflow slot 2 index 1 pon 1 vlan 100 interflow_mode
between_card
Admin\card# apply in_olt_interflow slot 1
Admin\card# apply in_olt_interflow slot 2
Admin\card# apply in_olt_interflow core_card



Observação: Jamais aplique o comando para todos os slots, pois pode causar um excesso
de sobrecarga na OLT e perder a conexão Telnet.

3. Teste
Para testar se a configuração de LAN to LAN está correta, conecte um computador na
porta LAN de cada ONU e configure um IP estático para cada dispositivo. Execute o cmd e
teste o ping entre os dois computadores, se houver comunicação o serviço está pronto para uso.
Observação: O firewall do Windows pode bloquear a comunicação entre os dois computadores,
portanto certifique-se de que o mesmo estará desabilitado durante o teste.
