UNIVERSIDADE FEDERAL DE SÃO CARLOS
CENTRO DE CIÊNCIAS EXATAS E TECNOLOGIA
DEPARTAMENTO DE ENGENHARIA QUÍMICA

102091-ENPE C - Fenômenos de Transporte 2 (turmas A e B)
Prof. Maria do Carmo Ferreira


Lista 3 –Condução Unidimensional em Regime Permanente –
Sistemas com Paredes Compostas

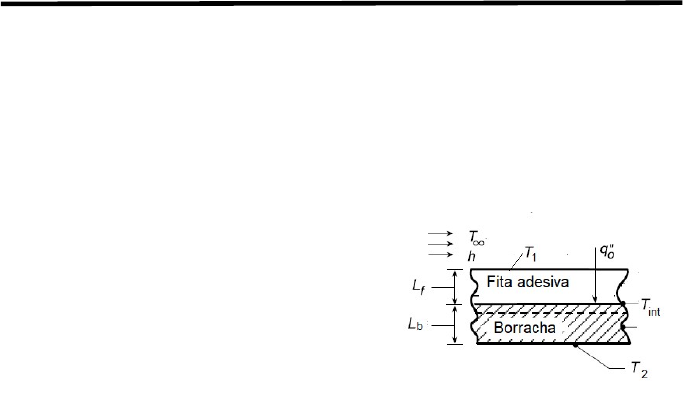

1- Uma indústria está testando um novo adesivo polimérico no formato
de uma fita fina e transparente com espessura Lf=500 μm e
condutividade térmica igual a
0,03 W/(m2.K).. No processo de
fabricação, o adesivo passa por
uma etapa de cura, que consiste
em colocar a fita em contato
com uma superfície de borracha
rígida de espessura Lb=2,0 mm
(kb= 0,16 W/(m.K)), mantendo
uma temperatura de 70oC na interface fita adesiva-borracha pelo
fornecimento de calor proveniente de uma lâmpada de infra-
vermelho (IV). A lâmpada emite um fluxo de radiação q”0 (W/m2)
sobre a superfície da fita adesiva, que é transparente e não absorve a
radiação, de modo que esta é absorvida na interface fita adesiva-
borracha (ver figura). A superfície inferior da borracha é mantida a
T2=40oC e a superfície superior da fita adesiva é exposta a uma
corrente de ar com temperatura de 30oC e h=65 W/(m2.K). O
processo de cura é longo o suficiente para que se assuma condições
de regime estacionário para a transferência de calor. Você é
estagiário da fábrica e seu supervisor solicita um relatório técnico
com as seguintes informações:
(a) a potência da lâmpada requerida por unidade de área para garantir que
a temperatura na interface fita adesiva-borracha se mantenha no valor
especificado;
(b) caso ocorram oscilações na espessura da fita decorrentes do processo de
fabricação, será possível ajustar a potência da lâmpada de forma a
manter a temperatura da interface no valor especificado? Se for o caso,
indique como a potência deve variar em função da espessura.
Resposta: (a) 3648 W/m2

2- A porta frontal de um forno é composta por paredes constituídas pelos
materiais A, B e C, justapostos. As paredes que compõem a porta
possuem condutividades térmicas, kA= 20 W/(m.K), kB= 0,027 W/(m.K) e
kC= 50 W/(m.K) e espessuras conhecidas LA=0,30 m e LC=0,15 m. Na
operação em regime estacionário, medições indicam que as
temperaturas do ar no interior do forno e de suas paredes internas são
iguais a 600 oC (a temperatura da superfície interna da porta não é
conhecida). O coeficiente convectivo do ar (interno e externo ao forno) é
25 W/(m2.K) e o coeficiente de radiação é hr=25 W/m2K. Do lado externo
o ar está a 25oC. Com base nessas informações:
(a) esquematize o circuito térmico para o sistema;
(b) estime a espessura mínima da parede B para garantir que a
temperatura da superfície externa da porta (exposta ao ar ambiente)
seja ≤40oC de forma a garantir a segurança dos operadores;
(c) estime a temperatura da superfície da parede interna do forno.
Resposta: (b) 40 mm; (c) 592,5oC







2
3- Uma casa localizada no sul do país foi construída utilizando janelas
duplas para reduzir a perda de calor para o ambiente externo em dias
muito frios. Considere que a casa possui 6 janelas com 80 cm de altura e
1,2 m de largura, cada uma constituída por 2 camadas de vidro (kv=1,4
W/(m.oC) com 4 mm de espessura, separadas entre si por um
espaçamento de 10 mm preenchido com ar estagnado (ka=0,024
W/(m.K), desconsideramos efeitos de convecção natural). Em um dia
em que o interior da casa é mantido a 22oC, com h=10 W/(m2.K)
enquanto o ambiente externo está a 5oC com h=50 W/(m2.K), pede-se:
(a) Qual a taxa de dissipação de calor através das janelas?
(b) Quais as temperaturas nas superfícies dos vidros no interior e no
exterior da casa?
(c) Qual das resistências é a limitante no processo de dissipação de
calor?
(d) Estime o aumento na taxa de dissipação se considerarmos que a
convecção natural do ar no espaço entre as janelas é caracterizada
por um coeficiente convectivo h=5 W/(m.K).
(e) Como o valor obtido no item (d) poderia ser reduzido?
Respostas: (a) 180,5 W; (b) 18,9oC e 5,6oC; (d) aumenta em cerca de
66%.

4- Um tubo de aço inoxidável (AISI 304) com 36 mm de diâmetro interno e
espessura de parede de 2 mm é usado para o transporte de um fluido
refrigerado. O fluido é mantido a 6oC e o ar ambiente encontra-se a
23oC, sendo os coeficientes convectivos dos lados interno e externo
iguais a 100 W/(m2 oC) e 50 W/(m2 oC), respectivamente. Pede-se:
(a) Estime o coeficiente global de transferência de calor para este
processo e identifique a resistência limitante entre as resistências
envolvidas;
(b) Qual o ganho de calor por unidade de comprimento do tubo?
(c) Qual a temperatura na superfície do tubo exposta ao ar?
(d) Se for inserida uma camada de isolante de 10 mm na superfície
exposta da tubulação (kiso=0,050 W/(m.K)), qual será o ganho de calor
por unidade de comprimento do tubo e a nova temperatura da
superfície exposta?
Respostas: (a) Ui =35,6 W/m2.K (b) -68,4 W/m; (c) 12,1oC; (d) -11,4 W/m
e 21,8oC.

5- Um chip de silício é encapsulado de modo que, sob condições de regime
estacionário, toda a
potência dissipada
por ele é transferida
por convecção para
uma corrente de
fluido com h=1000
W/(m2.K) e Tꚙ=25oC.
Na superfície do chip é colocada uma placa de alumínio (k=237 W/(m.K)),
com 2 mm de espessura, sendo que a resistência de contato na interface
chip/alumínio é 0,5x10-4 (m2.K)/W. Se a área do chip é 100 mm2 e a
temperatura máxima permitida é 85 oC, qual é a máxima dissipação de
potência permitida no chip?
Resposta: 5,7 W
