Questão sobre Instalações Hidrossanitárias - FCC – Companhia do
Metropolitano de São Paulo – 2012

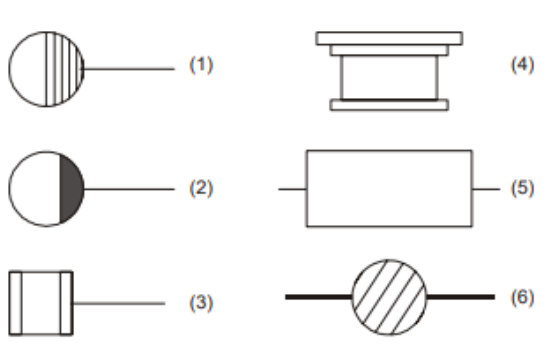

Considere a ilustração abaixo:

Tendo em vista a norma vigente sobre instalações hidráulicas, a
simbologia da ilustração está interpretada corretamente em:
a) (1) ralo sifonado, (2) caixa sifonada, (3) ralo seco, (4) válvula de
admissão de ar, (5) caixa retentora e (6) caixa de inspeção.
b) (1) caixa retentora de gordura, (2) caixa sifonada, (3) caixa de inspeção,
(4) caixa retentora, (5) válvula de admissão de ar e (6) ralo seco.
c) (1) caixa sifonada, (2) caixa retentora de gordura, (3) ralo seco, (4) caixa
retentora, (5) válvula de admissão de ar e (6) caixa de inspeção.
d) (1) ralo sifonado, (2) caixa retentora de gordura, (3) ralo seco, (4) caixa
retentora, (5) válvula de admissão de ar e (6) caixa de inspeção.
e) (1) ralo sifonado, (2) caixa sifonada, (3) ralo seco, (4) caixa retentora, (5)
válvula de admissão de ar e (6) caixa de inspeção.



2

Resposta
A NBR 8160 (Sistemas prediais de esgoto sanitário - Projeto e execução)
nos fornece, em seu Anexo A, algumas simbologias utilizadas em um projeto de
Sistemas Prediais de Esgoto Sanitário. Dentre eles, tem-se:
Observação: Aqueles apresentados com uma seta verde ao lado estão
assinalados na questão proposta.
I. Ralo Sifonado (RS):

II. Caixa de Inspeção (CI):


III. Caixa Retentora (Especificar o tipo de caixa):

IV. VAA (Válvula de Admissão de Ar):

3



V. Ralo Seco (R):

VI. Caixa Sifonada (CS):

VII. Caixa Retentora de Gordura (Simples) (CGS):

VIII. Caixa Retentora de Gordura (Dupla) (CGD):

IX. Tanque Séptico:


4

X. Caixa de Passagem (CPs):

XI. Válvula de Retenção (VR):


Resposta: Letra A.
