Exercícios retirados de Boylestad, Robert L.
2014.

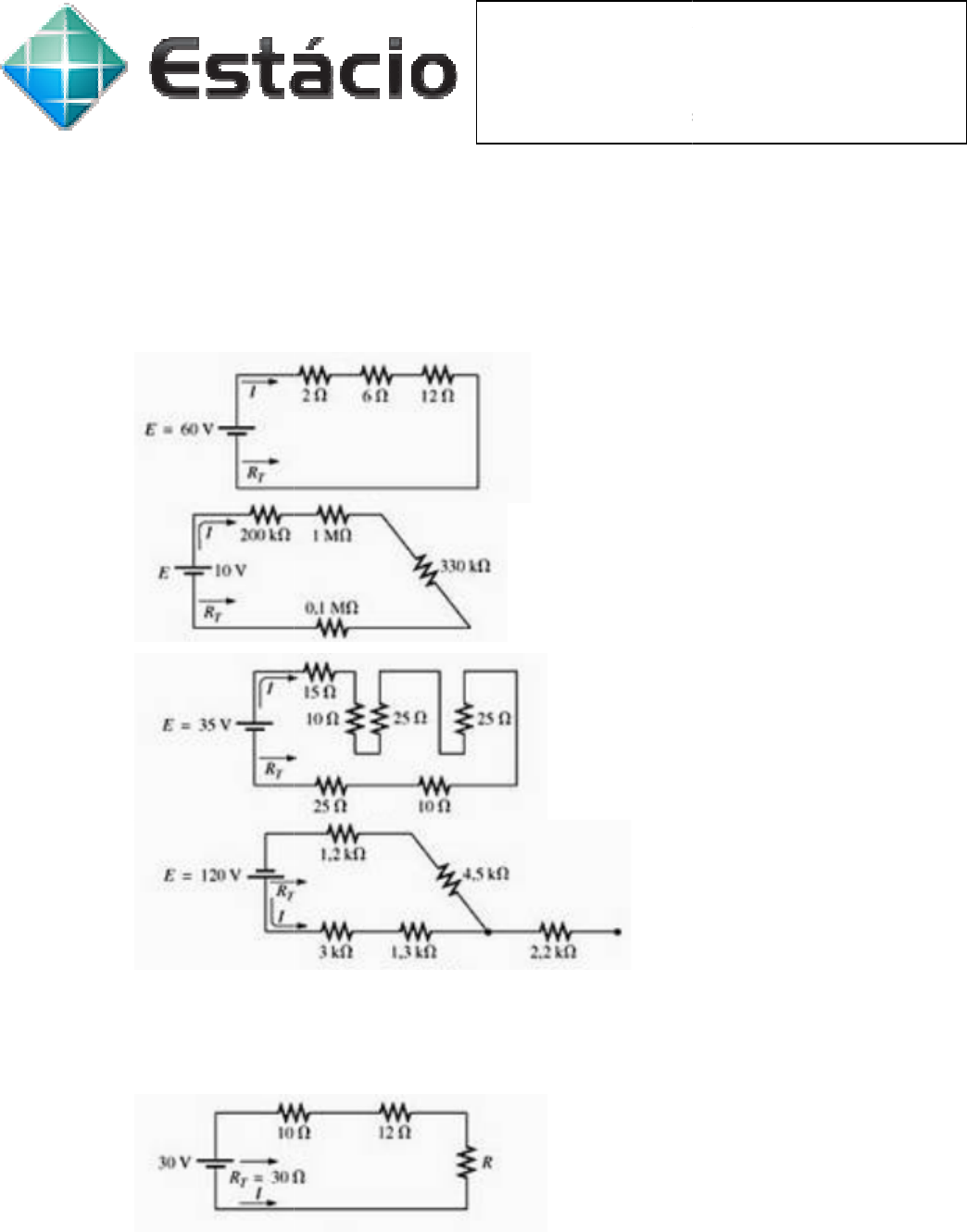

1) Determine a resistência total e a corrente

2) Nos circuitos abaixo, a resistência total é especificada. Determine as resistências de valores
desconhecidos e a correntr

Boylestad, Robert L. Introdução a Análise de Circuitos. São Paulo, . 10ª Ed. LTC,
Lista de Exercícios
Determine a resistência total e a corrente I para cada circuito mostrado abaixo:


Nos circuitos abaixo, a resistência total é especificada. Determine as resistências de valores
desconhecidos e a correntr I para cada circuito.

DISCIPLINA: ELETRICIDADE APLICADA
PROFESSOR: HÉLIO FERREIRA
AULA 03: Circuitos séries
. São Paulo, . 10ª Ed. LTC,
para cada circuito mostrado abaixo:
Nos circuitos abaixo, a resistência total é especificada. Determine as resistências de valores
ELETRICIDADE APLICADA
HÉLIO FERREIRA
Circuitos séries



3) Determine a tensão E aplicada necessária para desenvolver a corrente especificada em
cada circuito abaixo:


4) Determine a corrente I e o seu sentido para cada circuito mostrado na Figura abaixo. Antes
de calculara corrente I, redesenhe cada circuito com uma única fonte de tensão.



5) Determine Vabe sua polaridade para os circuitos ilustrados na figura abaixo. Cada caixa
representa uma carga ou uma fonte de alimentação, ou, ainda, uma combinação das duas.


6) Embora os circuitos mostrados na figura abaixo não sejam circuitos puramente em série,
determine os valoresde tensões desconhecidos usando a Lei de Kirchhorff para tensões.

7) Determine a corrente I e a tensão V1 para o circuito mostrado na figura abaixo:


8) Para o circuito mostrado abaixo:
a) Determine o valor da resistência total, a corrente e os valores desconhecidos das
quedas de tensão.
b) Determine a potência dissipada por cada resistor, e compare se a potência entregue é
igual à potência dissipada.

9) Oito lâmpadas para árvore de Natal são conectadas em série conforme mostrado na figura
abaixo.
a) Se o conjunto for ligado a uma fonte de 120 V, qual a corrente através das lâmpadas, se
cada uma tem uma resistência interna de 28,125 Ω?
b) Determine a potência entregue a cada lâmpada
c) Calcule a queda de tensão sobre cada lâmpada
d) Se uma lâmpada queimar (ou seja, o filamento abrir), qual o efeito nas lâmpadas restantes?


10) Usando a regra dos divisores de tensão, determinar Vab(com polaridade correspondente)
para os circuitos mostrados abaixo:





11) Determine os valores desconhecidos das resistências utilizando a regra dos divisores de
tensão e as informações fornecidas para os circuitos ilustrados.
