NOTAS DE AULA – USINAGEM – PUCMINAS

PROF. Dr. GILMAR CORDEIRO DA SILVA
FASE REMOTA - EXERCÍCIOS DE CONFORMAÇÃO MECÂNICA DOS METAIS
PARTE 1 – DATA DE ENTREGA - 07/04/2021 – Valor 8,0 pontos

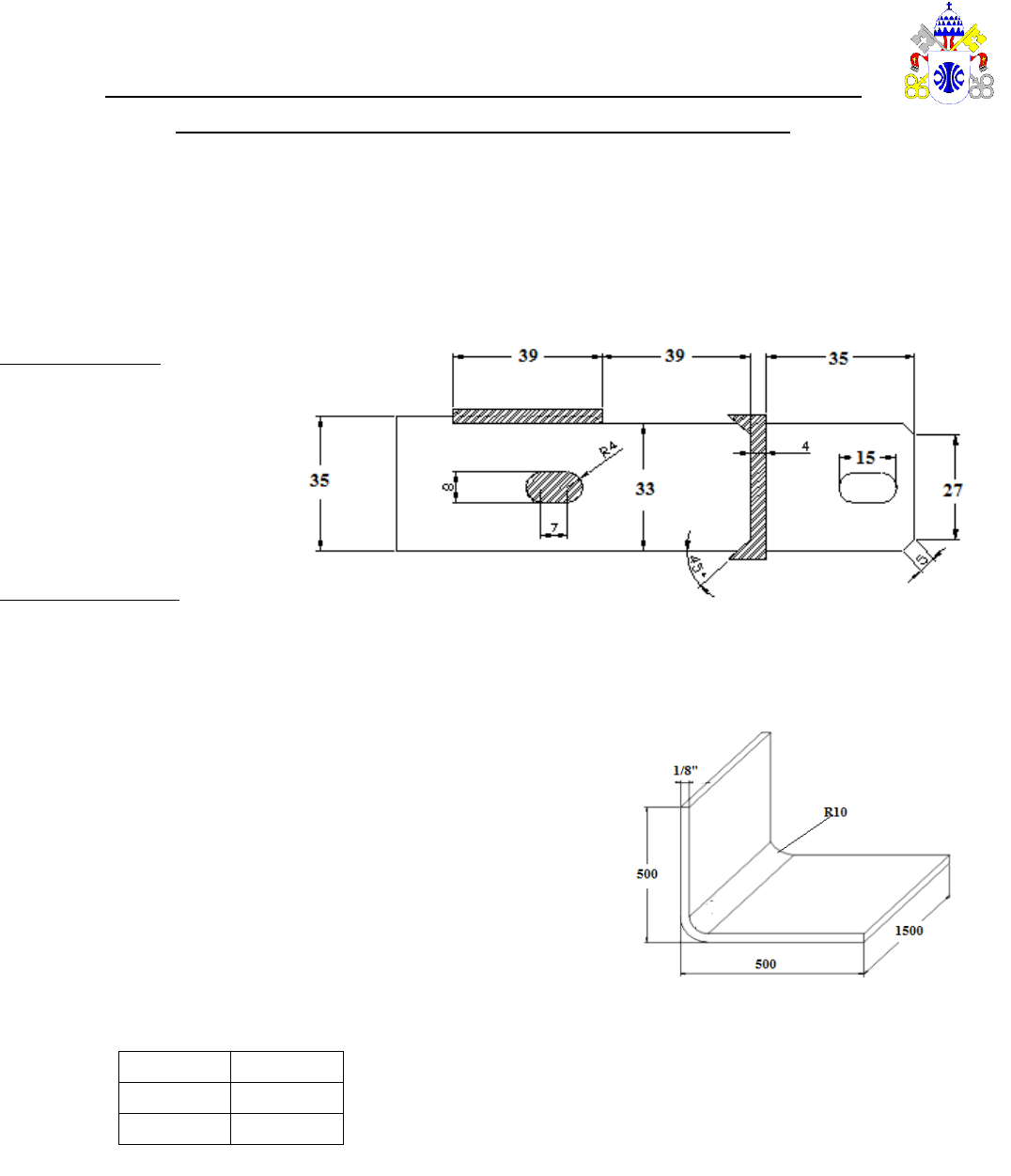

1) Determine qual a excentricidade a ser usada na fabricação de um eixo de prensa
excêntrica (SAE 4340). A prensa será utilizada na estampagem de um produto (SAE 1020; tensão
de cisalhamento 40kg/mm2; espessura de 1,5mm). Deseja-se que a prensa tenha uma ampliação
de carga da ordem de 50% em relação ao esforço de corte da seqüência apresentada ao lado.
Dados do Motor:
Polia do Motor = 60mm
Potência = 2CV
Rotação = 2750 rpm


Dados do Volante:
Diâmetro do volante =  700mm
Espessura do volante = 150mm Use g = 10m/seg2
Material ferro fundido = φ 7400kg/m3
2) Determine para a peça ao lado. ruptura = 42kgf/mm2
a) O desenvolvimento da chapa
b) A abertura da matriz de acordo com notas de aulas
c) o esforço de dobra por momento fletor e viga engastada
d) represente o círculo de mohr da parte interna da dobra


3) O ensaio de tração uniaxial de uma liga de alumínio permitiu obter os seguintes valores de tensão e deformação.





a) Proceda a determinação da equação tensão-deformação de Holloman 𝜎 = 𝑘 ∙ 𝜀𝑣
𝑛


b) Calcule o valor da tensão verdadeira correspondente a uma deformação nominal igual a 0,06.

c) Calcule o valor da tensão nominal correspondente a uma deformação nominal igual a 0,06.


S(MPa) e
298 0,010
348 0,038
Estes valores foram obtidos em regime plástico e
a tensão de rotula da liga de alumínio é igual a 420
MPa
NOTAS DE AULA – USINAGEM – PUCMINAS

PROF. Dr. GILMAR CORDEIRO DA SILVA
4) Um arame com diâmetro inicial Ø 4,0mm foi submetido a uma operação de trefilação em
passe único cujo o diâmetro final foi de Ø 2,9mm. Dados: α = 6º graus 𝜇 =0,08
Comportamento da liga σ = 184 𝜀0,41 (Mpa)

a) Considere (=B
)(

tg
) , determine a força de trefilação
b) Desconsidere que o diâmetro final seja 2,9mm e determine o menor diâmetro possível a
ser atingido em um único passe nesse material.

5) Faça uma sequencia para trefilar um tubo de aço (62 x 52)mm para (48 x 42)mm.
Considere que o cliente solicitou o tubo com a maior dureza possível no último sem tratamento
térmico.
Dados: 𝜎 = 285 𝜀𝑣
0,34𝑀𝑃𝑎 Coeficiente de atrito 𝜇 =0,04 α = ângulo ótimo

Fieiras de números inteiros Redução máxima possível por passe = 18%

a) Determine a força de trefilação para o último passe de trefilação

b) Determine o percentual de redução externa e interna no final do processo;

c) Determine o ângulo ótimo da fieira para o 1º passe


6) Redija um pequeno texto sobre o processo de trefilação de barras e tubos, utilize partes
dos filmes apresentados em sala de aula.
7) Faça um desenho de uma fieira mostrando as 04 regiões importantes e descreva essas
regiões.
8) O que é deformação redundante?
9) Pesquise sobre dois ou três defeitos que podem ocorrer na trefilação de metais e explique-
os de forma sucinta.
10) Explique a diferença entre os dois métodos de determinação da trefilação estudados em
sala de aula.
11) O que é descarepação e qual a sua influência no processo de trefilaçao?
Denominação Abreviatura Explicação
Trefilado Duro BK Não há tratamento térmico após última deformação a frio. Por esse
motivo apresentam pequena capacidade de deformação
Trefilado Macio BKW Após último tratamento térmico, os tubos sofrem uma leve redução a
frio. Através de um processo adequado, o tubo pode ser posteriormente
deformado a frio dentro de certos limites (p. ex. curvar, alargar).
Recozido GBK Após a última deformação a frio, os tubos são recozidos em forno de
atmosfera controlada.
Normalizado NBK Os tubos são tratados termicamente acima da zona crítica em forno de
atmosfera controlada.







 






−




 +
=
B
Di
Df
B
B
YT
2
1
1

NOTAS DE AULA – USINAGEM – PUCMINAS

PROF. Dr. GILMAR CORDEIRO DA SILVA
12) Discorra sobre a influência do ângulo de trefilação na zona de fluxo normal, zona morta e
região de descascamento de acordo com a figura abaixo.
13) Discorra sobre a influência da velocidade e do tamanho de grão na conformação mecânica
dos metais. Procure ressaltar os pontos positivos e negativos de ambos.

14) Diferencie Material Termoplástico em relação a Material Termoendurecível;
15) Explique o processo de moldagem por sopro;
16) Explique o processo de termoenformação “Molde Positivo”;
17) Cite dois tipos de materiais que podem ser utilizados nas cavidades de moldes de injeção
termoplástica e ressalte 4 (quatro) características principais que devem possuir;
18) O que é pressão de injeção? Como ela é determinada?
19) De acordo com o desenho descreva seis elementos da estrutura básica de um molde de
injeção.
