TAREFA 03

Prévia do material em texto

ATIVIDADE 3
1) Botoeiras são dispositivos que foram desenvolvidos, com o intuito de facilitar o acionamento de algum tipo de componente, Exemplo: Motor, bombas de circulação, compressor, entre outros. Existem diversos tipos e modelos que serão utilizados dependendo da aplicação.
Alguns modelos:

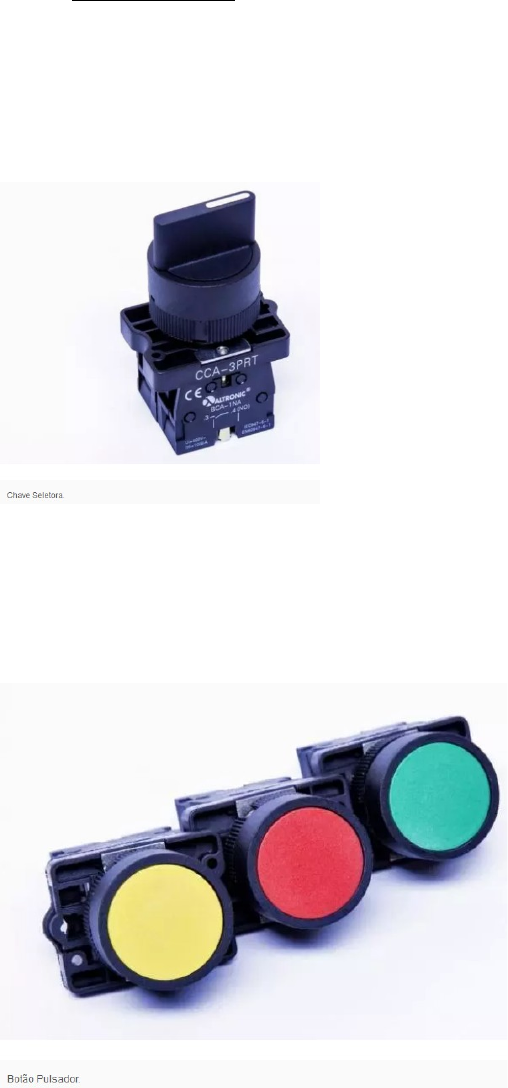

 Botoeira com retenção ou chave seletora.
Possui normalmente duas ou três posições, sendo elas liga ou desliga, deixando o circuito com praticidade de possuir em apenas um botão as duas funções e ainda ocupando menos espaço.
Botão pulsador ou Botão sem retenção:
Muito utilizado no circuito de comandos juntamente com um contato de selo, Este modelo de botoeira é muito usado pela segurança proporcionada por ele quando há falta de energia elétrica.
Botão liga e desliga conjugado:
Este modelo possui as funções necessárias no circuito em apenas um botão. Este dispositivo, possui ambos acionamentos no mesmo botão onde os contatos são divididos, um lado possuindo o botão liga na cor verde e no outro lado da divisória possuindo o botão desliga na cor vermelha.
Botão cogumelo ou botão de emergência:
Usado para desligar o comando em caso de alguma anormalidade ou para que seja feito alguma manutenção onde é preciso seu desligamento. Geralmente seus contatos de proteção são NF (Normalmente Fechado) utilizados para desligar o circuito e NA (Normalmente Aberto) para sinalizar a condição de emergência.
Fonte: https://www.mundodaeletrica.com.br/botoeiras-e-sinalizadores/
2) Botão faceado duplo sem visor – 1NA+1NF c/ gravação LIGA / DESL
O botão faceado duplo é do tipo pulsador com retorno ou botoeira dupla sem retenção, sendo usado para ligar e desligar máquinas, motores e equipamentos.
Fonte: https://www.margirius.com.br/produto/botao-faceado-duplo-sem-visor/
O Botão Triplo Schmersal foi desenvolvido e fabricado no Brasil pensando na praticidade e modernidade dos maquinários no dia-a-dia. Com duplo pulso e rearme central, ele otimiza espaço e tempo em diversos tipos de equipamento e/ou aplicações.
Algumas Aplicações:
· Máquinas e Equipamentos para Panificação
· Siderurgia
· Montadores de Painéis
· Fabricantes de máquinas e equipamentos
· Metalúrgica
Fonte: https://www.schmersal.com.br/automacao/produto/botao-triplo/
.
