CIRCUITOS ELÉTRICOS A
Semestre/ano: 01/2019
Lista de Exercício Nº4 - (Superposição, Transformação de Fontes, Teorema
de Thévenin, Teorema de Norton, Máxima transferência de potência)
Prof. Dr. Paulo Cícero Fritzen
Elaborada por: Gabriel Gontijo Piantino

Superposição

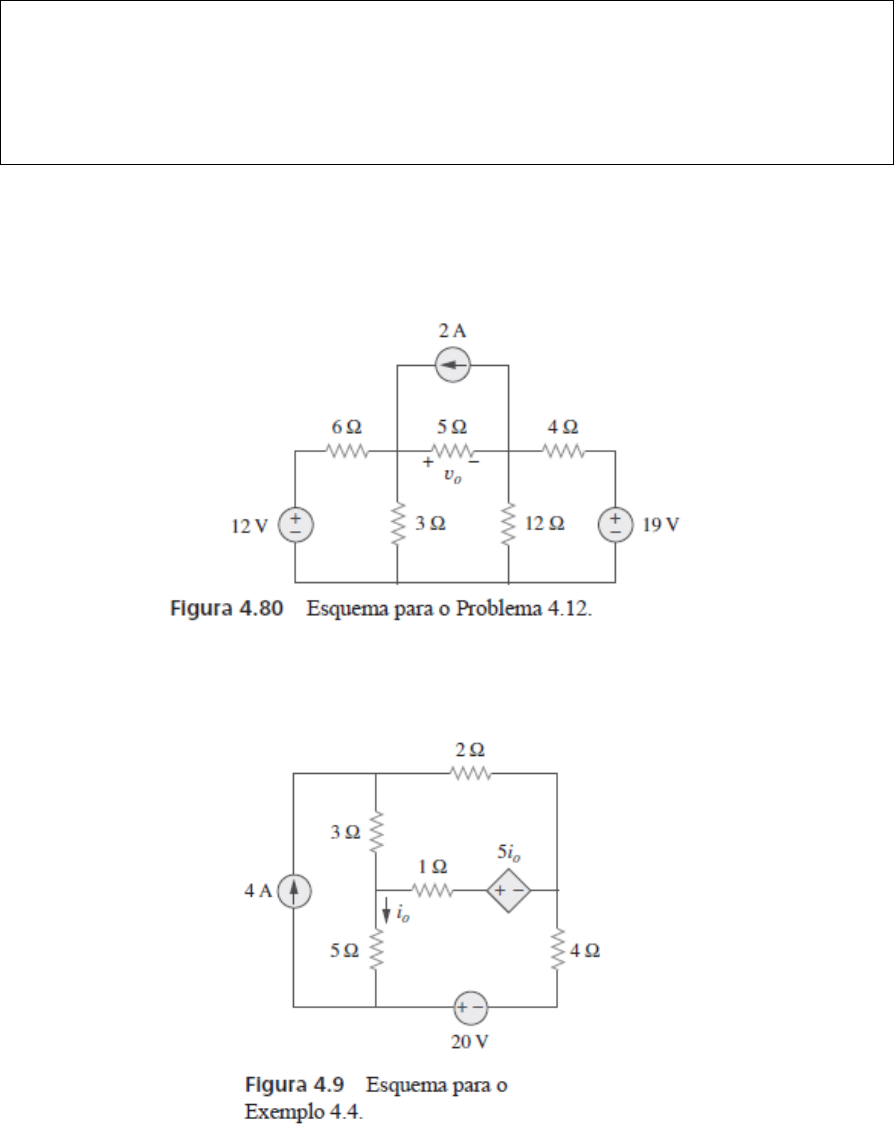

1) Determine vo no circuito da Figura 4.80 usando o princípio da
superposição.

Resposta: vo = -125 mV

2) Determine io no circuito da Figura 4.9 usando superposição.



Resposta: io = -0,4706 A

3) Para o circuito da Figura 4.12, use o teorema da superposição para
determinar i.



Resposta: i = 2 A

4) Use o princípio da superposição para determinar io e vo no circuito da
Figura 4.79.


Resposta: vo = 17,99 V e io = 1,799 A

5) Dado o circuito da Figura 4.84, use superposição para obter io.



Resposta: io = 111,11 mA

6) Use superposição para obter vx no circuito da Figura 4.85.



Resposta: vx = -8,571 V

7) Use superposição para determinar vx no circuito da Figura 4.87.



Resposta: vx = -26,67 V

Transformação de fontes

1) Use transformação de fontes para reduzir o circuito da Figura 4.88 a uma
única fonte de tensão em série com um único resistor.



Resposta:

2) Consultando a Figura 4.91, use transformação de fontes para determinar
a corrente e a potência no resistor de 8 Ω.


Resposta: I = 1 A, p = 8 W

3) Use transformação de fontes para obter vo no circuito da Figura 4.97.


Resposta: vo = 3 V

3) Use transformação de fontes no circuito mostrado na Figura
4.98 para determinar ix.



Resposta: ix = 254,8 mA

Teorema de Thévenin

1) Determine o circuito equivalente de Thévenin do circuito mostrado na
Figura 4.27, à esquerda dos terminais a-b. Em seguida, determine a corrente
através de RL = 6 Ω, 16 Ω e 36 Ω.


Resposta:




2) Determine o equivalente de Thévenin do circuito da Figura 4.31.



Resposta:



3) Aplique o teorema de Thévenin para encontrar o equivalente de Thévenin
e para determinar Vo no circuito da Figura 4.105.



Resposta: Vo = 12,8 V



4) Determine o equivalente de Thévenin nos terminais a-b do circuito da
Figura 4.107.



Resposta: VTh = 60 V e RTh = 2,857 kΩ

5) Para o circuito da Figura 4.109, determine o equivalente de Thévenin entre
os terminais a-b.



Resposta: RTh = 10 Ω e VTh = 10 V.

6) Determine o equivalente de Thévenin do circuito da Figura 4.128.



Resposta: RTh = 31,73 Ω e VTh = 0 V.

7) Determine o equivalente de Thévenin entre os terminais a-b do circuito da
Figura 4.120.



Resposta: VTh = 2 V e RTh = -16,67 Ω.

Teorema de Norton

1) Obtenha o equivalente de Norton do circuito da Figura 4.116 à esquerda
dos terminais a-b. Use o resultado para encontrar a corrente i.



Resposta: RN = 10 Ω, IN = -0,4 A e i = 2,4 A.

2) Determine o circuito equivalente de Norton do circuito da Figura 4.39 nos
terminais a-b.



Resposta:



3) Dado o circuito da Figura 4.117, obtenha o equivalente de Norton
conforme visto dos terminais:
(a) a-b
(b) c-d



Respostas:
(a) a-b => RN = 2 Ω e IN = 7 A
(b) c-d => RN = 1,5 Ω e IN = 12,667 A

4) Determine o equivalente de Norton nos terminais a-b do circuito da Figura
4.119.



Resposta: RN = 3 Ω e IN = 1 A.

5) Obtenha o equivalente de Norton nos terminais a-b do circuito da Figura
4.121.



Resposta: RN = 100 kΩ e IN = -20 mA.

6) Use o teorema de Norton para determinar o circuito equivalente de Norton
e Vo no circuito da Figura 4.122.



Resposta: RN = 20 kΩ, IN = -0,3 mA e Vo = -285,7 mV.

Máxima transferência de potência

1) Determine a potência máxima que pode ser liberada para o resistor R no
circuito da Figura 4.132.



Resposta: p = 625 mW

2) Determine o valor de RL para a máxima transferência de potência no
circuito da Figura 4.50. Determine a potência máxima.



Resposta: RL = 9 Ω e p = 13,44 W

3) Calcule o valor de R que resulta na máxima transferência de potência para
o resistor de 10 Ω na Figura 4.134. Determine a potência máxima.



Resposta: R = 0 Ω e p = 1,6 W

4) Determine a potência máxima transferida para o resistor R no circuito da
Figura 4.135.



Resposta: p = ∞ W
