Thayane Batista
RA159049
Redes de Computadores I
Wireshark Lab: DHCP

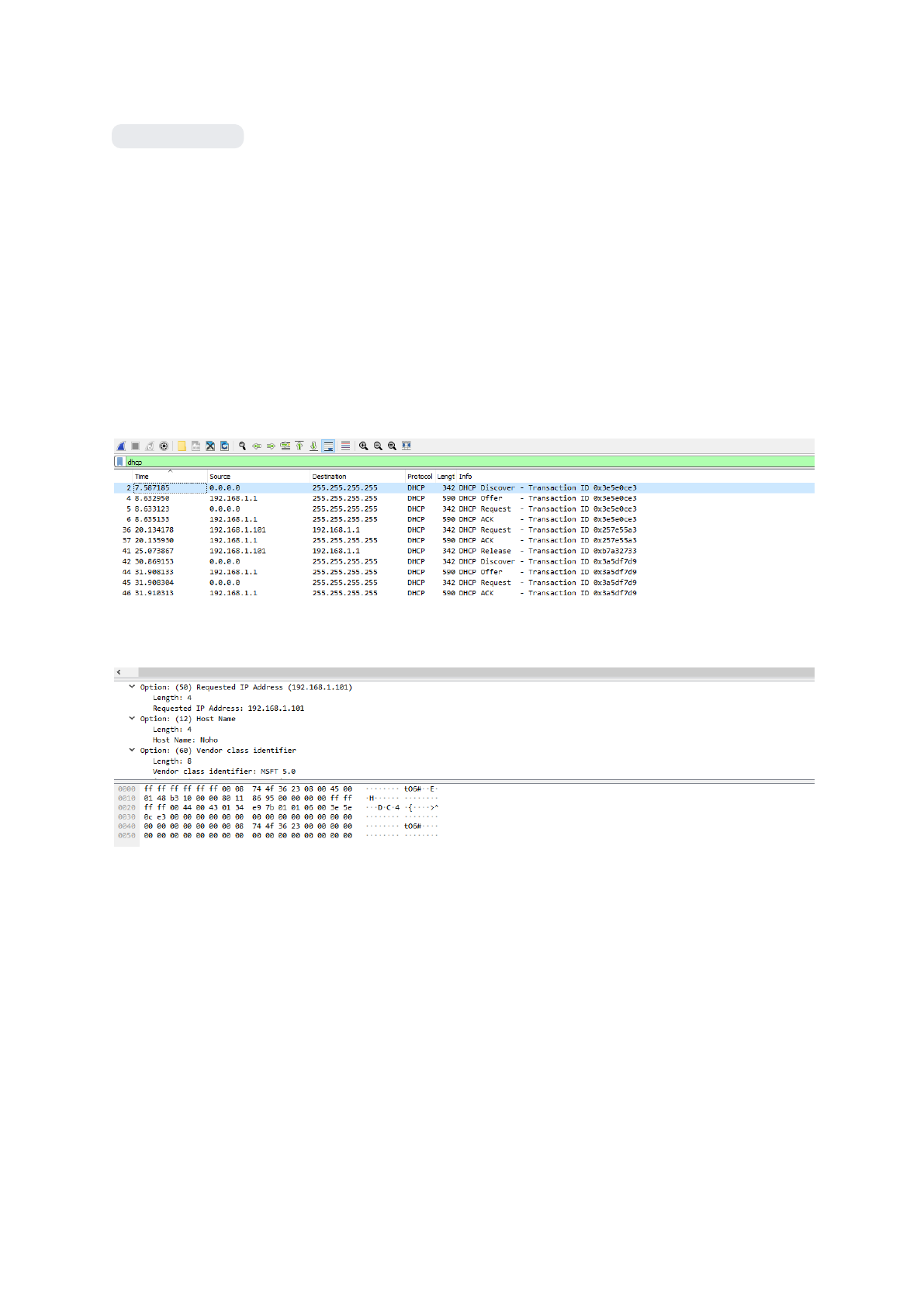

A) Carregue o arquivo da atividade no software "Wireshark"
B) Antes de iniciar o laboratório, coloque “DHCP” no campo de filtro para ver somente
as mensagens do protocolo DHCP.
Responda as questões:
1. As mensagens DHCP são enviadas por UDP ou TCP?
R: UDP
2. Desenhe um datagrama de tempo ilustrando a sequência da primeira troca de quatro
pacotes Descoberta / Oferta / Solicitação / ACK DHCP entre o cliente e o servidor. Para cada
pacote, indique os números de porta de origem e destino.
R: Discover: 0.0.0.0/255.255.255.255
Offer: 192.168.1.1/255.255.255.255
Request: 0.0.0.0/255.255.255.255
mailto:ra159049@ucdb.br
ACK:192.168.1.1/255.255.255.255
3. Qual é o endereço da camada de enlace (por exemplo, Ethernet) do host ?
R: Address: Dell_4f:36:23 (00:08:74:4f:36:23)
4. Quais valores na mensagem de descoberta de DHCP diferenciam essa mensagem da
mensagem de solicitação de DHCP?
R: Na camada de aplicação os valores mudam. A seção DHCP identifica o pacote como uma
solicitação e verifica o endereço oferecido usando o campo de endereço DHCP: solicitado. O
campo DHCP: Server Identifier mostra o endereço IP do servidor DHCP que oferece a
concessão.
5. Qual é o valor da Transaction-ID em cada uma das primeiras quatro mensagens DHCP
(Discover / Offer / Request / ACK)? Qual é o objetivo do campo Transaction-ID?
R: O ID da transação é diferente para que o anfitrião possa diferenciar entre os diferentes
pedidos feitos pelo utilizador. o valor é o mesmo para os 4: 0x3e5e0ce3. pois é escolhida pelo
cliente (geralmente aleatoriamente) e é copiada pelo servidor nas respostas. Tem uma função
específica do cliente, que é normalmente permitir ao cliente reconhecer qual a resposta dhcp
à qual foi associado o pedido. Pode mudar para cada par "pedido - resposta" (como o
Discover-Offer e depois pode ser diferente para Request-Reply) ou pode permanecer o
mesmo. Em qualquer caso, a utilização deste valor é escolhida pelo cliente dhcp e tem um
significado interno para o cliente.
6. Qual é o endereço IP do servidor DHCP?
R: 192.168.1.1
7. Qual endereço IP é a oferta do servidor DHCP ao seu host na oferta DHCP? Indicar qual
mensagem DHCP contém o endereço DHCP oferecido.
R: a orferta de endereço ip foi 192.168.1.101. O cliente é oferecido 192.168.1.10 pelo
servidor DHCP. A mensagem de oferta contém o endereço DHCP oferecido pelo servidor.
8. Na captura de tela de exemplo nesta atribuição, não há agente de retransmissão entre o host
e o servidor DHCP. Quais valores no rastreio indicam a ausência de um “Relay agente”?
Existe um agente de transmissão na sua experiência? Em caso afirmativo, qual é o endereço
IP do agente?
R: Existe, por se tratar de um DHCP
o valor do relay agent seria o valor do cliente. No exemplo dado, o valor que indica que não
há agente de relé é 0.0.0.0, no caso da minha captura, também tenho um valor para o agente
de relé de 0.0.0.0 indicando que eu também não tinha um agente de relé.
9. Explicar a finalidade das linhas de roteador e máscara de sub-rede na oferta de mensagem
DHCP.
R: A máscara de sub rede é usada para dividir uma rede em sub-redes, para que as
informações possam ser roteadas corretamente para os computadores e dispositivos.A linha
de máscara de sub-rede diz ao cliente qual a máscara de sub-rede a utilizar. A linha do
roteador indica para onde o cliente deve enviar mensagens por defeito.
10. Explique o objetivo do tempo de locação. Quanto tempo dura o tempo de locação no seu
experimento?
R: A quantidade de tempo (em minutos) em que um usuário de rede pode se conectar ao
roteador com seu endereço IP atual. Quando o limite de tempo se esgotar, o usuário receberá
um novo endereço IP automaticamente ou o período de concessão será renovado. No
experimento dura 1 dia, 86400 segundos . O objectivo do tempo de aluguer é dizer ao cliente
quanto tempo pode utilizar o endereço IP específico atribuído pelo servidor antes de lhe ser
atribuído um novo endereço.
