QUESTÃO 1

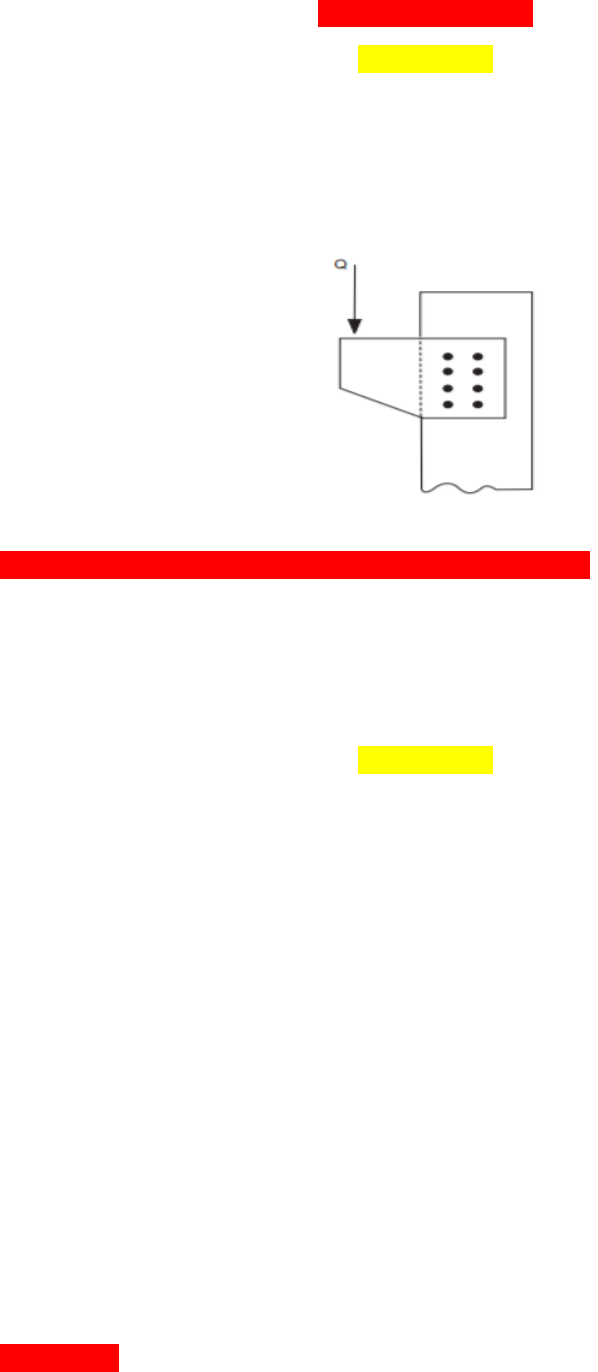

Observe os conectores de pequeno comprimento que fazem a emenda da chapa de ligação
que recebe a carga Q, conforme abaixo esquematizado, no trecho de uma estrutura
metálica. Esses conectores estão sujeitos exclusivamente a esforços:


A) de cisalhamento com distribuição uniforme entre eles.
B) de cisalhamento com distribuição não uniforme entre eles.
C) de tração axial uniformemente distribuída entre eles.
D) de tração axial, com distribuição não uniforme entre eles.
E) combinados de tração axial e de cisalhamento.


QUESTÃO 2
Para se dimensionar ligações parafusadas um dos aspectos mais importantes é conhecer
o tipo de conector que se está sendo empregado e o tipo ligação. São dois os tipos de
ligações que podem ser realizadas: ligação por contato (ou apoio) e ligação por atrito.
Com base nesses dois tipos de ligação, analise as assertivas a seguir:

I. Nas ligações por contato, o funcionamento da ligação se dá por apoio (contato)
das chapas no fuste do parafuso e por esforço de corte na seção transversal do
parafuso.
II. Nas ligações por atrito, os parafusos são montados com protensão, de modo que
a transmissão do esforço entre as chapas se dá por atrito entre as mesmas, com o
parafuso sujeito apenas à tração de instalação
III. Nas ligações por contato, as tensões de apoio entre as chapas e o fuste do conector
e as tensões de corte no conector são supostas uniformes para efeito de cálculo.
IV. Em ligações por atrito, existe uma movimentação entre as chapas de conexão,
apesar de pequena, que é permitida devido ao coeficiente de segurança contra o
deslizamento.

Estão corretas as assertivas:
A) I e III, apenas.
B) II e IV, apenas.
C) I, II e III.
D) II, III e IV.
E) I, II, III e IV.


QUESTÃO 3
Sabe-se que uma ligação parafusada foi realizada utilizando conectores de 19 mm
de diâmetro, as chapas têm 8 mm de espessura. Determine a espessura líquida e
área liquida para a situação abaixo.

A) 19,75 cm / 18 cm²
B) 20,25 cm/17 cm²
C) 19,35 cm/18,25 cm²
D) 21,50 cm/17,20 cm²
E) 20,10 cm/ 17,1 cm²

QUESTÃO 4
De acordo com a figura abaixo, sabendo as chapas são MR 250 e parafusos ASTM
A307 e diâmetro de 19 mm. Assinale a alternativa que indica o valor do esforço
resistente da ligação referente ao corte do parafuso.

A) 34,80 kN.
B) 69,60 kN.
C) 208,80 kN.
D) 418,36 kN.
E) 512,30 kN.

QUESTÃO 5

Em relação as ligações soldadas, analise as afirmativas e assinale a alternativa
correta.

A) A soldagem por arco submerso (SMAW) consiste basicamente em um material
depositado na junta de soldagem, não tenho o eletrodo revestido, sendo a solda
realizada por rolos dos arames colocados diretamente no fluxo.
B) A soldagem com fluxo de núcleo (SAW) tem o arco elétrico formado entre a
peça e o eletrodo tubular metálico, onde o interior do tubo é preenchido do
material para fusão.
C) O eletrodo de arco revestido (FCAW) tem o processo com a caracterização de
uma camada espessa de revestimento que se converte parcialmente num gás
protetor e parcialmente em escória, protegendo o metal da solda.
D) No tipo de soldagem com proteção gasosa (GMAN) tem o arame de solda
alimentado continuamente. A proteção gasosa isola o material resultante da
solda do contato do ar.
E) Nenhuma das alternativas anteriores.
QUESTÃO 6

Sabe-se que uma ligação parafusada foi realizada utilizando conectores de 19 mm
de diâmetro de dois perfis I de tf igual a 11.1 mm de espessura. Determine a
quantidade mínima de parafusos para uma ação variável de projeto de 250 kN.
(Parafusos: ASTM A307)

A) 6.
B) 5.
C) 4.
D) 3.
E) 2.


QUESTÃO 7
De acordo com a ligação abaixo excêntrica abaixo, assinale a alternativa que
contenha a força solicitante no parafuso mais solicitado. Sabe-se que Pd é de
projeto e vale 100 kN. (a = 70 mm: c = 36 mm; b = 80 mm; e = 130 mm: alfa = 30°).

A) 35,28 kN
B) 33,80 kN
C) 39,32 kN
D) 34,5 kN
E) 36,06 kN
