Alicate Amperímetro – O que é e como funciona?
 Medir a corrente elétrica em um condutor é essencial para saber o consumo e as necessidades de uma carga em uma instalação elétrica. Entretanto, o processo de medição com multímetros convencionais requer o seccionamento dos condutores para que e a corrente elétrica passe pelo multímetro. Assim, para medir a corrente em um condutor sem contato, existe o alicate amperímetro, uma ferramenta indispensável para qualquer eletricista ou técnico que deseja medir corrente elétrica.

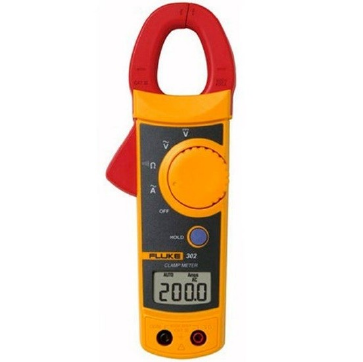

 Alicate amperímetro da marca Fluke
 O objetivo desse artigo é apresentar o alicate amperímetro, como ele funciona e quais as suas aplicações. O que é um alicate amperímetro? O alicate amperímetro é um instrumento de medição de corrente elétrica sem necessitar contato direto com o circuito. Para efetuar a medição com um alicate amperímetro, basta apenas que exista um condutor de corrente elétrica entre as suas pinças, que a leitura será feita.
 Além disso, os alicates amperímetros possuem ponteiras de prova e funções de um multímetro comum, para efetuar medidas de outras grandezas elétricas. O dispositivo possui capacidade de medição tanto de correntes continuas, como de correntes alternadas.
Como utilizar um alicate amperímetro:
Para medir a corrente é muito simples, basta separar uma fase do circuito em que seja possível ter acesso ao fio. Assim, com o circuito ligado e passando corrente nos condutores, coloque o fio entre as pinças do alicate amperímetro. Dessa forma, o valor da corrente em amperes vai aparecer na tela do amperímetro, desde que ele esteja na escala correta. Para obter uma medição precisa, nunca faça a medição de dois fios ao mesmo tempo, como por exemplo duas fases juntas ou uma fase e um neutro juntos. Isso porque o medidor irá detectar duas correntes e medir as duas simultaneamente, ocasionando em uma medição errada. Sempre utilize somente uma fase ou somente um neutro para efetuar a medição de corrente elétrica. O alicate amperímetro funciona a partir do princípio da interação eletromagnética. Sempre que existe um fluxo de corrente elétrica em um condutor, existe um campo eletromagnético gerado por conta desse fluxo de corrente elétrica. Esse campo eletromagnético tem sua intensidade de acordo com a intensidade de corrente elétrica que flui no condutor.
 Assim, ao colocar o fio condutor entre as pinças do alicate amperímetro, temos um sistema que o campo eletromagnético do fio está induzindo uma tensão elétrica em uma bobina nas pinças do alicate amperímetro. Portanto, essa tensão elétrica que foi induzida na bobina entre as pinças do alicate gera uma corrente elétrica. Assim, o dispositivo no interior do alicate amperímetro lê essa corrente elétrica e calcula qual é a corrente elétrica que está fluindo no condutor que está sendo medido. Esse valor é impresso na tela do aparelho, para o usuário efetuar a leitura.
 O funcionamento desse sistema é semelhante ao funcionamento de um transformador, uma máquina elétrica usada para isolar circuitos e converter valores de tensões alternadas.
 Ao comprar um amperímetro, ele virá com uma categoria de aplicação definida de fabricada, isto é, para qual tipo de circuito o dispositivo foi projetado para funcionar com a segurança adequada. Assim, as diferentes categorias referem-se a diferentes aplicações, sendo elas:
· Para circuitos eletrônicos utiliza-se a CAT I, sendo que estes devem ser completamente isolados da rede elétrica, já que oferecem menor proteção ao profissional;
· A CAT II é para aparelhos eletrodomésticos, circuitos eletrônicos de baixa tensão e tomadas distantes de sistemas de distribuição em residências;
· Equipamentos certificados com a CAT III servem para medições em qualquer tomada em residências e comércios e outros circuitos elétricos, podendo até mesmo ser utilizado nas industrias, em sistemas trifásicos;
· Já a CAT IV é utilizada em sistemas de distribuição, painéis elétricos e principalmente em locais mais perigosos, já que equipamentos dessa categoria oferecem maior segurança ao profissional. Assim, uma categoria acima sempre pode desempenhar funções das categorias anteriores, mas nunca o contrário. Portanto, é importante analisar para que será aplicado o alicate amperímetro antes de efetuar a compra. Isso por que eles possuem diferentes capacidades de medição de corrente, tensão e segurança para o operador.
