Questão 1
Correto
Atingiu 0,05 de 0,05

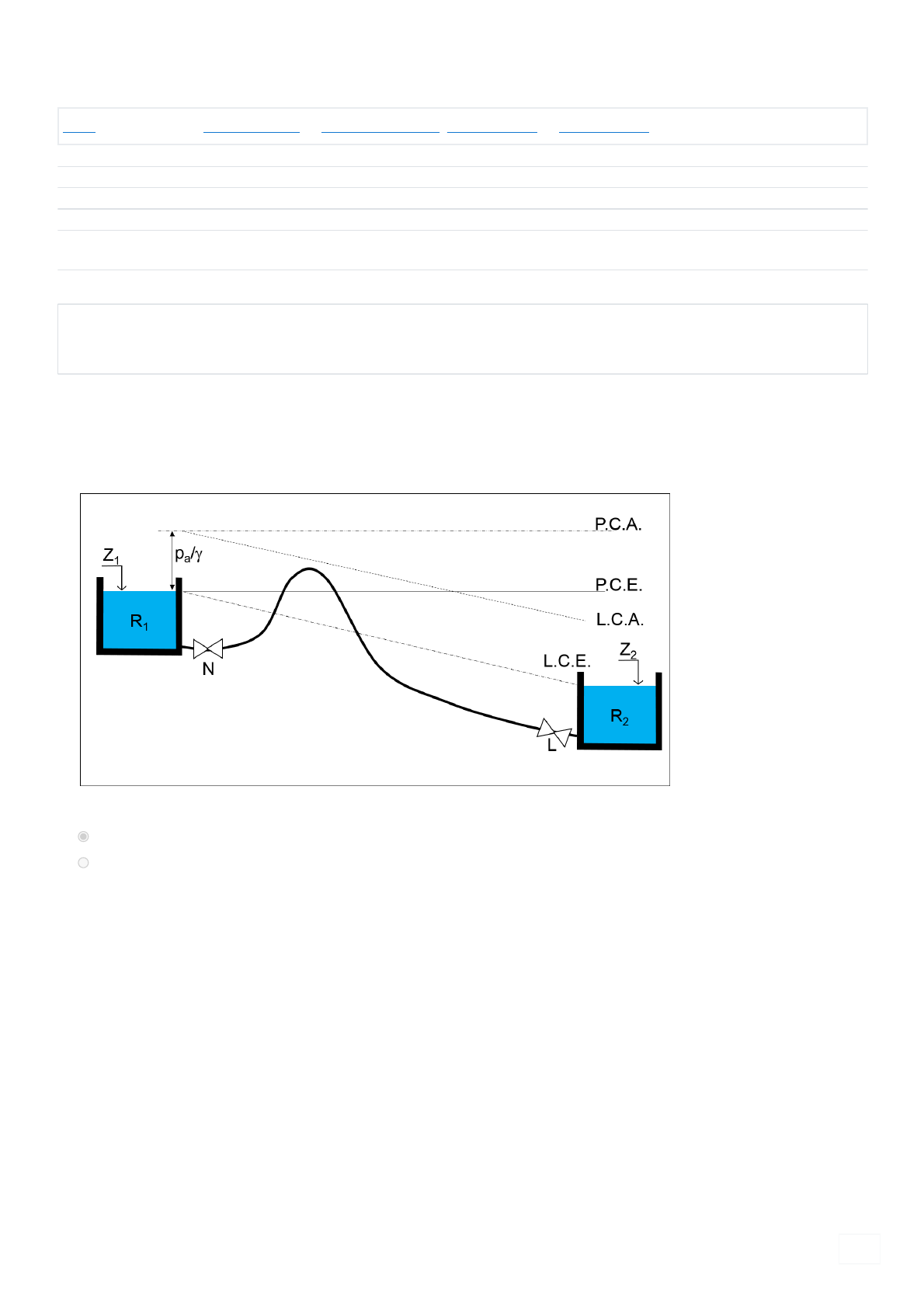

Na ligação entre os reservatórios R e R , representada na figura abaixo, não ocorrerá escoamento se a tubulação estiver vazia, pois há um
trecho acima do P.C.E.
Porém, uma vez que a tubulação esteja escorvada (ex.: com auxílio de uma bomba próxima à válvula N), o escoamento poderá ocorrer e se
estabilizar, desde que não haja acúmulo de ar no trecho acima da L.C.E., onde a pressão manométrica é negativa (menor que a atmosfera).
Escolha uma opção:
Verdadeiro 
Falso
1 2
Uma vez escorvada a tubulação, o escoamento permanente (estabilizado) será possível, pois toda a tubulação estará abaixo da L.C.A., ou seja,
com pressão absoluta positiva.
Haverá uma tendência de desprendimento do ar dissolvido na água e acúmulo no trecho com pressão manométrica negativa (acima do
L.C.E.). Com o tempo, isso poderá interromper o escoamento. A situação se agravará caso a pressão absoluta, mesmo que positiva, seja
menor que a pressão de vapor, quando ocorre evaporação da água.
A resposta correta é 'Verdadeiro'.

http://fluindo.kinghost.net/moodle/my/
http://fluindo.kinghost.net/moodle/course/view.php?id=13
http://fluindo.kinghost.net/moodle/course/view.php?id=13#section-5
http://fluindo.kinghost.net/moodle/mod/quiz/view.php?id=507
20/07/2021 Teste Pós-Aula 4: Revisão da tentativa
fluindo.kinghost.net/moodle/mod/quiz/review.php?attempt=12639&cmid=507 2/7
Questão 2
Correto
Atingiu 0,05 de 0,05
Na ligação entre os reservatórios R e R , representada pela figura abaixo, o escoamento se iniciará, assim que abertas as válvulas N e L, pois
a tubulação está inteiramente abaixo do P.C.E., estabilizando-se e mantendo-se permanente após alcançado o equilíbrio.
Escolha uma opção:
Verdadeiro
Falso 
1 2
Embora a tubulação possa ser enchida pela gravidade, por estar inteiramente abaixo do P.C.E., quando se aproximar da situação de equilíbrio
representada pelas linhas energéticas da figura, haverá um pequeno trecho acima da L.C.A., onde, consequentemente, a pressão absoluta
tende a ser negativa.
Como não é possível ocorrer pressão absoluta negativa (fluido não resiste à tração), haverá surgimento de vácuo (descolamento de coluna).
Logo após, esse vácuo irá desaparecer, pois, com a interrupção da vazão, a pressão absoluta voltará a ser positiva (quando não há vazão, a
pressão absoluta é medida pela distância até o P.C.A.).
Esse processo ser repetirá em ciclos sucessivos, causando oscilações de pressão, o que é chamado de transiente hidráulico.
A resposta correta é 'Falso'.

20/07/2021 Teste Pós-Aula 4: Revisão da tentativa
fluindo.kinghost.net/moodle/mod/quiz/review.php?attempt=12639&cmid=507 3/7
Questão 3
Correto
Atingiu 0,20 de 0,20
Na figura abaixo, são representados dois reservatórios em cotas diferentes e uma tubulação com diâmetro constante de ligação entre eles.
Qual é a linha que melhor representa a LCE (linha de carga efetiva), caso seja ligada uma bomba no ponto P.








Escolha uma opção:
a. marrom contínua
b. vermelha tracejada
c. verde pontilhada 
Sua resposta está correta.
Uma bomba d'água causa um acréscimo de energia localizado (salto) no seu ponto de instalação.
Como as vazões à montante e jusante da bomba devem ser iguais, tendo os mesmos diâmetros, também serão iguais as perdas de carga
unitárias (J), pois J=J(Q,D,ε). A perda de carga unitária, por sua vez, está diretamente relacionadas com a declividade das linhas de energia.
Portanto, a única linha que respeita as condições descritas acima é a verde pontilhada.
A resposta correta é: verde pontilhada

20/07/2021 Teste Pós-Aula 4: Revisão da tentativa
fluindo.kinghost.net/moodle/mod/quiz/review.php?attempt=12639&cmid=507 4/7
Questão 4
Correto
Atingiu 0,20 de 0,20
Na figura abaixo, são representados dois reservatórios em cotas diferentes e uma tubulação de ligação entre eles com diâmetro constante.

Se há uma derivação em B, que fornece vazão Q para uma rede de distribuição e ambos os reservatórios são abastecedores, qual é a linha
que melhor representa a LCE (linha de carga efetiva) após estabelecido o equilíbrio?








Escolha uma opção:
a. vermelha tracejada
b. azul ponto-traço 
c. verde pontilhada
d. marrom contínua
B
Sua resposta está correta.
A declividade da LCE está diretamente associada a perda de carga unitária J, sendo aproximadamente igual, quando os ângulos de
assentamento são inferiores a 15°, situação mais comum em adutoras e redes de distribuição.

J, por sua vez, é função da vazão, diâmetro e rugosidade, ou seja, J=J(Q,D,ε). De acordo com todas as fórmulas conhecidas (ex.: Darcy-
Weisbach e Hazen-Williams), vazões e rugosidades maiores acarretarão em maiores valores de J, enquanto o efeito contrário ocorre com D.

A declividade de linha deve estar no sentido da vazão, pois é o sentido em que ocorre perda (decréscimo) de carga.

A única linha que obedece as condições mencionadas acima é a azul ponto-traço.

20/07/2021 Teste Pós-Aula 4: Revisão da tentativa
fluindo.kinghost.net/moodle/mod/quiz/review.php?attempt=12639&cmid=507 5/7
A resposta correta é: azul ponto-traço

20/07/2021 Teste Pós-Aula 4: Revisão da tentativa
fluindo.kinghost.net/moodle/mod/quiz/review.php?attempt=12639&cmid=507 6/7
Questão 5
Correto
Atingiu 0,50 de 0,50
A diferença de nível entre dois reservatórios conectados por um sifão é 7,6 m. O diâmetro do sifão é 300 m e seu comprimento, 742 m. Se a
carga de pressão absoluta for menor que 1,2 m.c.a., ar será liberado da água e, consequentemente, acumulado no ponto mais alto, que está
5,0 m acima do NA do reservatório superior.
Qual deve ser o máximo comprimento do tramo ascendente do sifão para que ele escoe à seção plena, sem quebra na coluna de líquido?

Obs.:
a pressão atmosférica local é igual a 90,5 kN/m²;
despreze a carga cinética.
Resposta: 298 
O problema em questão pode ser representado, esquematicamente, pela figura abaixo.

Se a tubulação está completamente cheia, então a condição de equilíbrio (regime permanente) independe da trajetória da tubulação.
Uma vez que o comprimento total e o fator de atrito é conhecido e o diâmetro é constante, a perda de carga unitária é calculada por:
J=hpL

Como não há bombas nem turbinas, a perda de carga h será igual à redução total de carga ΔH , que por sua vez, equivale à diferença de
altura entre os NAs dos reservatórios, portanto:
J=∆HACL=∆ZL = 7,6 / 742 = 0,01024 m/m

Aplicando-se a equação da energia entre o reservatório 1 e o ponto mais alto do cifão (B):
HA=HB+∆HAB
→ pAγ+VA22g+zA= pBγ+VB22g+zB+J LAB
→ J LAB=pAρg-pBρg+VA22g-VB22g+zA-zB

a pressão absoluta no reservatório 1 é a pressão atmosférica: p = p = 90,5 kN/m²
a pressão absoluta em B deve ser, no mínimo, 1,2 m.c.a. : p /ρg ≥ 1,2 m.c.a.
a velocidade no reservatório a é nula: V = 0
de acordo com o enunciado, a carga cinética é desprezível: VB2/2g=0
de acordo com a figura, a diferença entre cotas (z - z ) é - 5 m

 Portanto,

J L  ≤ 90,5x10 /998x9,81 - 1,2 + (-5) = 3,04 m
→ L ≤ 3,04 / 0,01024 = 297 m
p AC
A atm
B
A
A B
AB
3
AB

20/07/2021 Teste Pós-Aula 4: Revisão da tentativa
fluindo.kinghost.net/moodle/mod/quiz/review.php?attempt=12639&cmid=507 7/7


A resposta correta é: 297
