Prova/Avaliação
	60,00 de um máximo de 60,00(100%)
Parte superior do formulário
Questão 1
Completo
Atingiu 3,00 de 3,00

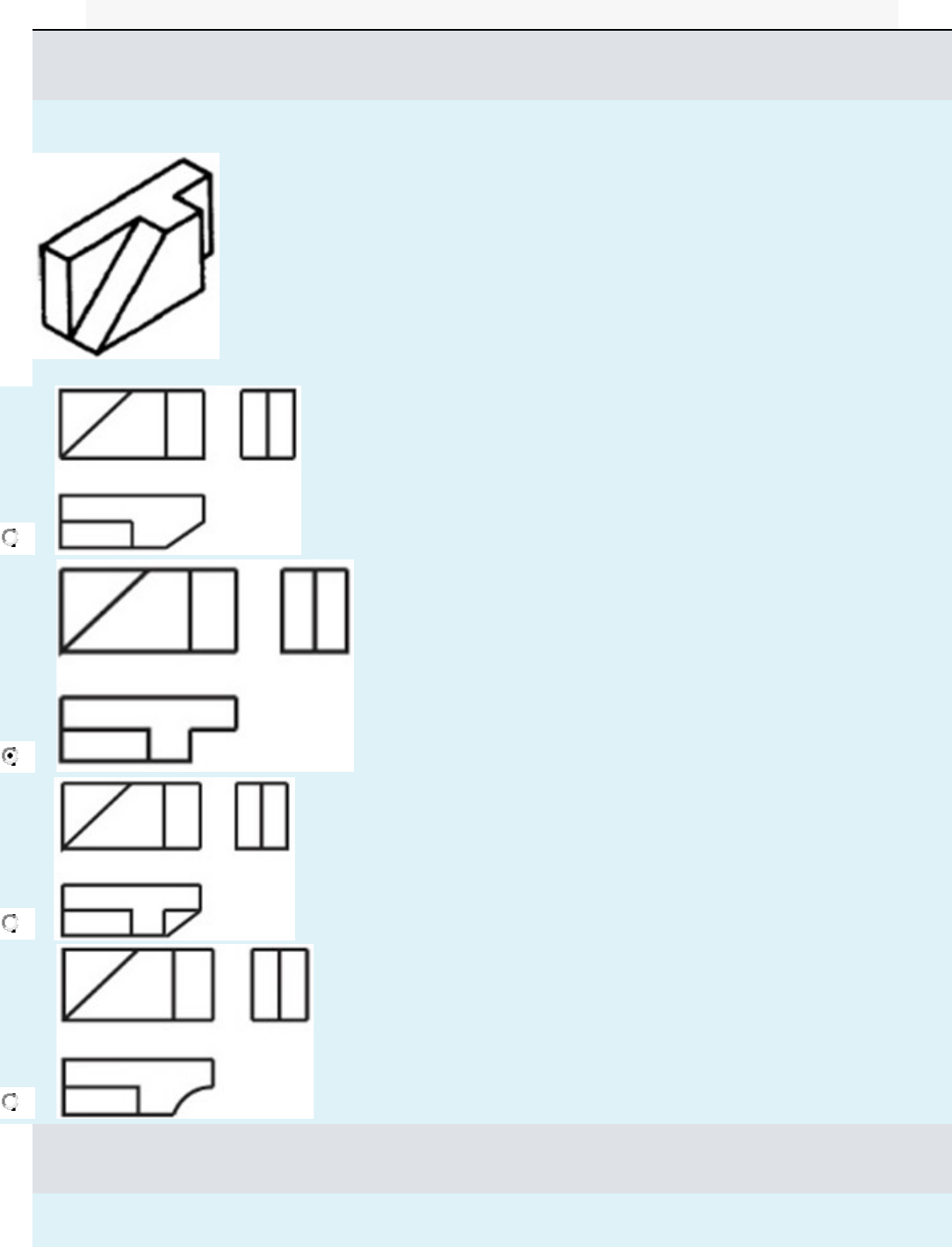

Analise a perspectiva isométrica abaixo e assinale a alternativa que contém as vistas ortográficas correspondentes.
Escolha uma opção:
a.
b.
c.
d.
Questão 2
Completo
Atingiu 3,00 de 3,00
Marque a alternativa que caracteriza a idealização e concepção da forma conforme desenho, conforme está apresentado dentro da apostila de Desenho Técnico:
Escolha uma opção:
a. Plano.
b. Volume.
c. Ponto de estabilidade.
d. Linha.
Questão 3
Completo
Atingiu 3,00 de 3,00
Observe a representação da vista, e marque a alternativa correta da vista.
Escolha uma opção:
a. Vista superior
b. Vista Lateral Direita
c. Vista lateral Esquerda.
d. Vista Frontal
Questão 4
Completo
Atingiu 3,00 de 3,00
Conforme desenho abaixo. Analise a elementos de cotagem no desenho técnico. Marque a alternativa correta.
Escolha uma opção:
a. Linha básica
b. Face de linha
c. Face de Referência.
d. Linha de Referência
Questão 5
Completo
Atingiu 3,00 de 3,00
Conforme desenho abaixo. Analise e responda qual tipo de perspectiva é essa.
Escolha uma opção:
a. Perspectiva Cônica.
b. Perspectiva Isométrica.
c. Perspectiva com ponto de fuga.
d. Perspectiva Cavaleira.
Questão 6
Completo
Atingiu 3,00 de 3,00
Marque a alternativa que caracteriza sobre corte horizontal no desenho técnico e onde é utilizado:
Escolha uma opção:
a. Planta Baixa
b. Diagrama de cobertura.
c. Situação do Lote
d. Implantação da construção no lote
Questão 7
Completo
Atingiu 3,00 de 3,00
As formas abaixo representam quanto a direção, respectivamente:
Escolha uma opção:
a. Circulares e Lineares.
b. Centroidais e Lineares.
c. Centroidais e Circulares.
d. Radiais e Circulares.
Questão 8
Completo
Atingiu 3,00 de 3,00
Marque a alternativa que caracteriza a figura abaixo, tendo como base a vista do observador no plano de Sistema de Representação Gráfica do 1º Diedro:
Escolha uma opção:
a. Vista Lateral Esquerda
b. Vista de Topo
c. Vista frontal
d. Vista Superior
Questão 9
Completo
Atingiu 3,00 de 3,00
Analise as perspectivas representada abaixo e assinale a alternativa correta com relação a vistas ortográficas correspondente: Coloque na sequência das letras correspondente a cada perspectiva.
Escolha uma opção:
a. Resposta b, c, f, e, a, d
b. Resposta b, c, a, d, f, e
c. Resposta b, c, a, d, e, f
d. Resposta b, c, e, f, a, d
Questão 10
Completo
Atingiu 3,00 de 3,00
Analise as vistas ortográficas abaixo e assinale a alternativa que corresponde ao mesmo modelo em perspectiva.
Escolha uma opção:
a.
b.
c.
d.
Questão 11
Completo
Atingiu 3,00 de 3,00
Como é chamado o plano de corte paralelo conforme desenho? Marque a alternativa correta.
Escolha uma opção:
a. Plano de corte horizontal
b. Plano implantação
c. Plano vista superior
d. Plano longitudinal vertical
Questão 12
Completo
Atingiu 3,00 de 3,00
Marque a alternativa que quantidade de aresta, conforme está apresentado dentro da apostila de Desenho Técnico:
Escolha uma opção:
a. 10
b. 8
c. 12
d. 4
Questão 13
Completo
Atingiu 3,00 de 3,00
Marque a alternativa que caracteriza a sequência do desenho abaixo, conforme está apresentado dentro da apostila de Desenho Técnico:
Escolha uma opção:
a. Esfera, pirâmide, cone
b. Cone, círculo, pirâmide
c. Cilindro, círculo, pirâmide
d. Cilindro, esfera, pirâmide
Questão 14
Completo
Atingiu 3,00 de 3,00
O que indica as linhas com a seta e as letras AA ou BB. Marque a alternativa correta.
Escolha uma opção:
a. Indicam linhas do desenho.
b. Indicam a direção do corte.
c. Indicam altura da linha.
d. Indicam altura do pé direito no corte.
Questão 15
Completo
Atingiu 3,00 de 3,00
Sobre as perspectivas cônicas o sistema de projeção cônica caracteriza-se por ter o centro de projeção a uma distância finita do objeto, fazendo com que as projetantes sejam convergentes neste ponto, formando uma figura similar a um cone, daí o seu nome. Com relação a perspectiva de um ponto de fuga podemos dizer que:
Escolha uma opção:
a. Numa perspectiva de um ponto de fuga, todas as linhas apontam para um ponto abaixo da linha do horizonte
b. Numa perspectiva de um ponto de fuga, todas as linhas de um objeto ou desenho apontam a um ponto colocado na linha do horizonte.
c. Numa perspectiva de um ponto de fuga, todas as linhas apontam para cima, na direção de 90º
d. Numa perspectiva de um ponto de fuga, todas as linha vão para dois pontos de fugas e se tornam um.
Questão 16
Completo
Atingiu 3,00 de 3,00
As partes maciças do modelo, atingidas pelo plano de corte, corte vista frontal, são representadas com que tipo elemento? De acordo com a figura marque a alternativa correta.
Escolha uma opção:
a. Formas
b. Hachuras
c. Preenchimento
d. Linhas
Questão 17
Completo
Atingiu 3,00 de 3,00
Com a parte anterior do modelo removida. Você poderá visualizar com maior facilidade os elementos atingidos pelo corte. Como é chamado essa projeção de acordo com desenho abaixo?
Escolha uma opção:
a. Projeção do Corte.
b. Projeção de cobertura
c. Projeção de linha.
d. Projeção da Planta baixa
Questão 18
Completo
Atingiu 3,00 de 3,00
Marque a alternativa que caracteriza as duas figuras abaixo, tendo como base a vista do observador no plano de Sistema de Representação Gráfica do 1º Diedro:
Escolha uma opção:
a. Vista Lateral Esquerda e Vista Frontal
b. Vista Frontal e Vista Superior
c. Vista Lateral Esquerda e Vista Superior
d. Vista Frontal e Vista Lateral Direita
Questão 19
Completo
Atingiu 3,00 de 3,00
Marque a alternativa que caracteriza sobre cortes no desenho técnico:
Escolha uma opção:
a. A vista de topo pode ser chamada de corte.
b. A vista superior do desenho, tem como aspecto de corte mostrando sua altura.
c. Cortar quer dizer dividir, secionar, separar partes de um todo. Fazer o corte no desenho é visualizar.
d. Corte é desenho de fachada para visualizar a altura do mesmo.
Questão 20
Completo
Atingiu 3,00 de 3,00
Analise a perspectiva representada abaixo e assinale a alternativa correta com relação a vistas ortográficas correspondente:
Escolha uma opção:
a.
b.
c.
