Packet Tracer – Exame da NAT em um roteador sem fio

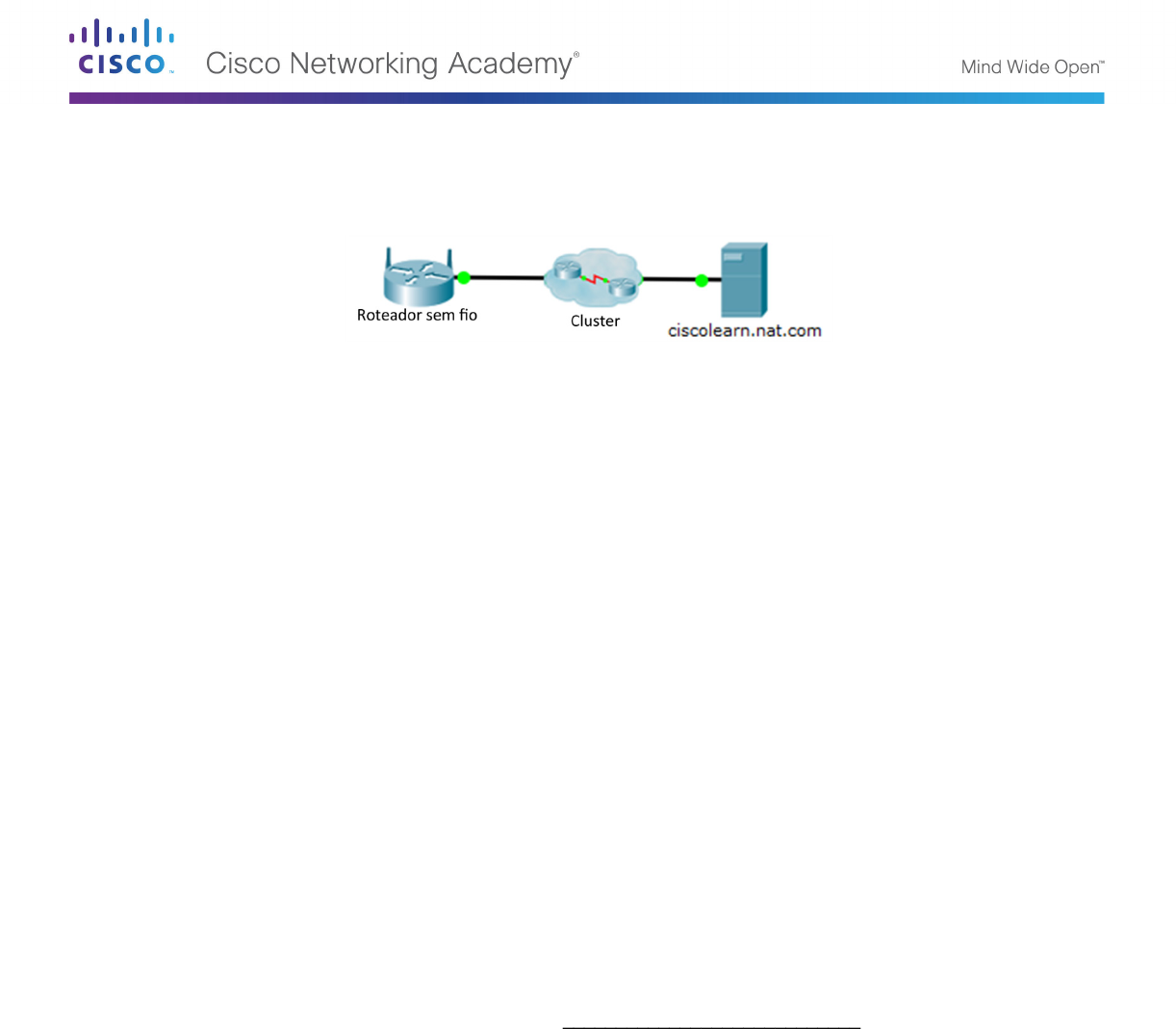

Topologia

Objetivo
• Examinar a configuração da NAT em um roteador sem fio
• Configurar 4 PCs para que se conectem a um roteador sem fio com DHCP
• Examinar o tráfego que cruza a rede usando NAT
Etapa 1: Examine a configuração para acessar a rede externa.
a. Clique em Roteador Sem Fio. Clique na guia GUI.
b. Clique na opção do menu Status no canto superior direito. Quando essa opção estiver selecionada, a
página do sub-menu Roteador é exibida.
c. Role a página do roteador para baixo para ver a opção Conexão com a Internet. O endereço IP atribuído
aqui é o atribuído pelo ISP. Se não houver nenhum endereço IP (0.0.0.0 é exibido), feche a janela,
aguarde alguns segundos e tente novamente. O roteador sem fio está no processo de obtenção de
endereço IP do servidor DHCP ISP.
O endereço visto aqui é o endereço atribuído para a porta da Internet no roteador sem fio. Ele é um
endereço público ou privado? _____________________________________________
Etapa 2: Examine as configurações para acessar a rede externa.
a. Clique em Rede Local na barra do sub-menu Status.
b. Role para baixo e examine as informações da Rede Local. Este é o endereço atribuído para a rede
interna.
c. Role mais para baixo e examine as informações do servidor DHCP e a faixa dos endereços IP que
podem ser atribuídos para conectar hosts.
Esses endereços são públicos ou privados? ____________________________
d. Feche a janela de configuração do roteador sem fio.
Etapa 3: Conecte 4 PCs ao roteador sem fio.
a. Adicione 4 PCs e conecte-os ao roteador sem fio com cabos diretos. Aguarde que todas as luzes dos
links fiquem verdes antes de passar para a próxima etapa ou clique em Avançar.
Em cada PC, clique em Desktop. Selecione Configuração de IP. Clique em DHCP para permitir que
cada dispositivo receba um endereço IP através do DHCP no roteador sem fio. Feche a janela
Configuração de IP ao terminar.
Packet Tracer – Exame da NAT em um roteador sem fio
© 2017 Cisco e/ou suas afiliadas. Todos os direitos reservados. Este documento contém informações públicas da Cisco. Página 2 de 2
b. Clique no Prompt de Comando para verificar a configuração de IP de cada dispositivo com o comando
ipconfig /all.
Observação: esses dispositivos receberão um endereço privado. Endereços privados não conseguem
cruzar a Internet, portanto, a tradução NAT deve ocorrer.
Etapa 4: Visualize a tradução NAT no roteador sem fio.
a. Insira o Modo de simulação ao clicar na guia Simulação no canto inferior direito. A guia Simulação está
localizada atrás da guia Tempo Real e tem um símbolo de cronômetro.
b. Visualize o tráfego ao criar uma PDU complexa no Modo de simulação.
1) No Painel de Simulação, clique em Mostrar Todos/Nenhum para alterar os eventos visíveis para
nenhum. Agora, clique em Editar Filtros, e na guia Diversos, marque as caixas TCP e HTTP.
2) Adicione uma PDU complexa ao clicar no envelope aberto localizado acima do ícone do Modo de
simulação.
3) Clique em um dos PCs para especificá-lo como a origem.
c. Especifique as configurações de PDU complexa ao alterar o seguinte na janela de PDU complexa:
1) Em Configurações de PDU > Selecionar Aplicativo deve estar definido como: HTTP.
2) Clique no servidor ciscolearn.nat.com para especificá-lo como o dispositivo de destino.
3) Na Porta de origem, insira 1000.
4) Em Configurações de simulação, selecione Periódico. Defina 120 segundos como o Intervalo.
5) Clique em Criar PDU na janela Criar PDU Complexa.
d. Clique duas vezes no painel de simulação para desbloqueá-lo da janela PT. Isso permite que você passe
para o painel de simulação para visualizar toda a topologia de rede.
e. Observe o fluxo de tráfego ao clicar no botão Capturar Automaticamente/Reproduzir no painel de
simulação. Acelere a animação passando o controle deslizante para a direita.
Observação: clique em Visualizar Eventos Anteriores quando a mensagem de Buffer Completo for
exibida.
Etapa 5: Visualize as informações de cabeçalho dos pacotes que trafegaram através da
rede.
a. Examine os cabeçalhos dos pacotes enviados entre um PC e o servidor da Web.
1) No Painel de Simulação, clique duas vezes na terceira linha de baixo na lista de eventos. Essa ação
exibirá um envelope na área de trabalho representando essa linha.
2) Clique no envelope na janela da área de trabalho para visualizar as informações do pacote e do
cabeçalho.
b. Clique na guia Detalhes da PDU de Entrada. Examine as informações do pacote para o endereço IP
(SRC) e o endereço IP destino da origem.
1) Clique na guia Detalhes da PDU de Saída. Examine as informações do pacote para o endereço IP
(SRC) e o endereço IP destino da origem.
Observe a alteração no endereço IP SRC.
2) Clique em outras linhas de evento para visualizar os cabeçalhos durante o processo.
3) Quando terminar, clique em Verificar Resultados para verificar seu trabalho.
