Disciplina: Elementos de Máquinas – CCE0158
Exercícios Fixação: Juntas Soldadas
Os dados de tensão dos eletrodos estão apresentados na
última página da lista.
Exercício 1:

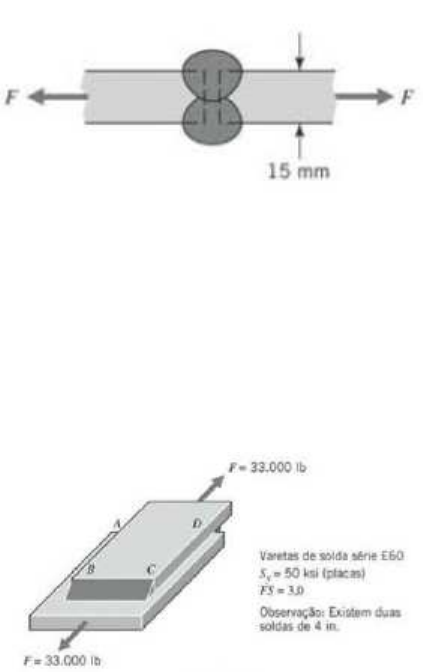

Duas placas de aço de 15 mm com Sy= 400 MPa são soldadas de topo
utilizando varetas da série E70 e a boa prática de soldagem. O comprimento da
solda é de 90 mm. Qual é a carga de tração máxima que pode ser aplicada?

Exercício 2:
As duas placas de aço com s, = 50 ksi mostradas na figura são unidas por
filetes de soldas carregados transversalmente. Cada uma das soldas possui 4
in de comprimento. Varetas de solda da série E60 são utilizadas. Qual é a
menor dimensão h da solda a ser utilizada se uma força de 33.000 lb deve ser
aplicada?








Exercício 3
Duas placas de aço com Sy= 50 ksi são unidas por filetes de solda de 3/8 in
carregados paralelamente, conforme mostrado na figura. Varetas de solda da
série E60 são utilizadas. Cada uma das soldas possui 3 in de comprimento.
Qual é a maior carga de tração que pode ser aplicada?


Exercício 4
As duas placas de aço com Sy = 400 MPa mostradas na figura são unidas por
filetes de soldas carregados transversalmente. Cada uma das soldas possui
100 mm de comprimento. Varetas de solda da série E70 são utilizadas, e a boa
prática de soldagem é seguida. Qual é a menor dimensão h da solda a ser
utilizada se uma força de I 50 kN deve ser aplicada.






Exercício 5
O suporte mostrado na figura abaixo deve sustentar uma carga total de60 kN.
Cada placa possui duas soldas de 75mm e uma de 100mm. Utilizando varetas
de solda da série E60 qual a dimensão da solda a ser especificada?


Exercício 6
O suporte mostrado na figura sustenta uma carga de 4000 lb. O filete de solda
se estende por todo o comprimento de 4 in em ambos os lados. Qual é a
dimensão da solda se varetas da série E60 forem utilizadas?






Exercício 7
Uma barra de aço de ¾ in de espessura, para ser usada como viga, é soldada
a um suporte vertical usando duas soldas de filete, como ilustrado abaixo.
Encontre a força de flexão F segura se a tensão permissível de cisalhamento
nas soldas for de 20 ksi. Foram utilizados dois cordões de solda de
comprimento 2 in.

Exercício 8
Encontre a tensão máxima de cisalhamento na garganta do metal de solda na
figura.

Exercício 9
A conexão mostrada suporta uma carga de flexão de 3 kip. O vão a deve ser
de 6 in. A carga é uma carga estática de 3000 Ibf. Especifique a soldagem (dê
o padrão, o número de eletrodo, o tipo de solda, o comprimento de solda e o
tamanho de perna).

Exercício 10
 A conexão mostrada na figura é feita de aço 1018 laminado a quente de ½ in
de espessura. A força estática é de 25 kip. Especifique a soldagem (dê o
padrão, o número do eletrodo, o tipo de solda, o comprimento de solda e o
tamanho de perna).


















Dados de tensão dos eletrodos:

Valores dentro dos parênteses tensão em MPa;
Valores fora dos parênteses tensão em ksi;
