1 Maria Rita Duarte Agrellos Neves – sexto período MEDICINA
Prova prática de imaginologia P1

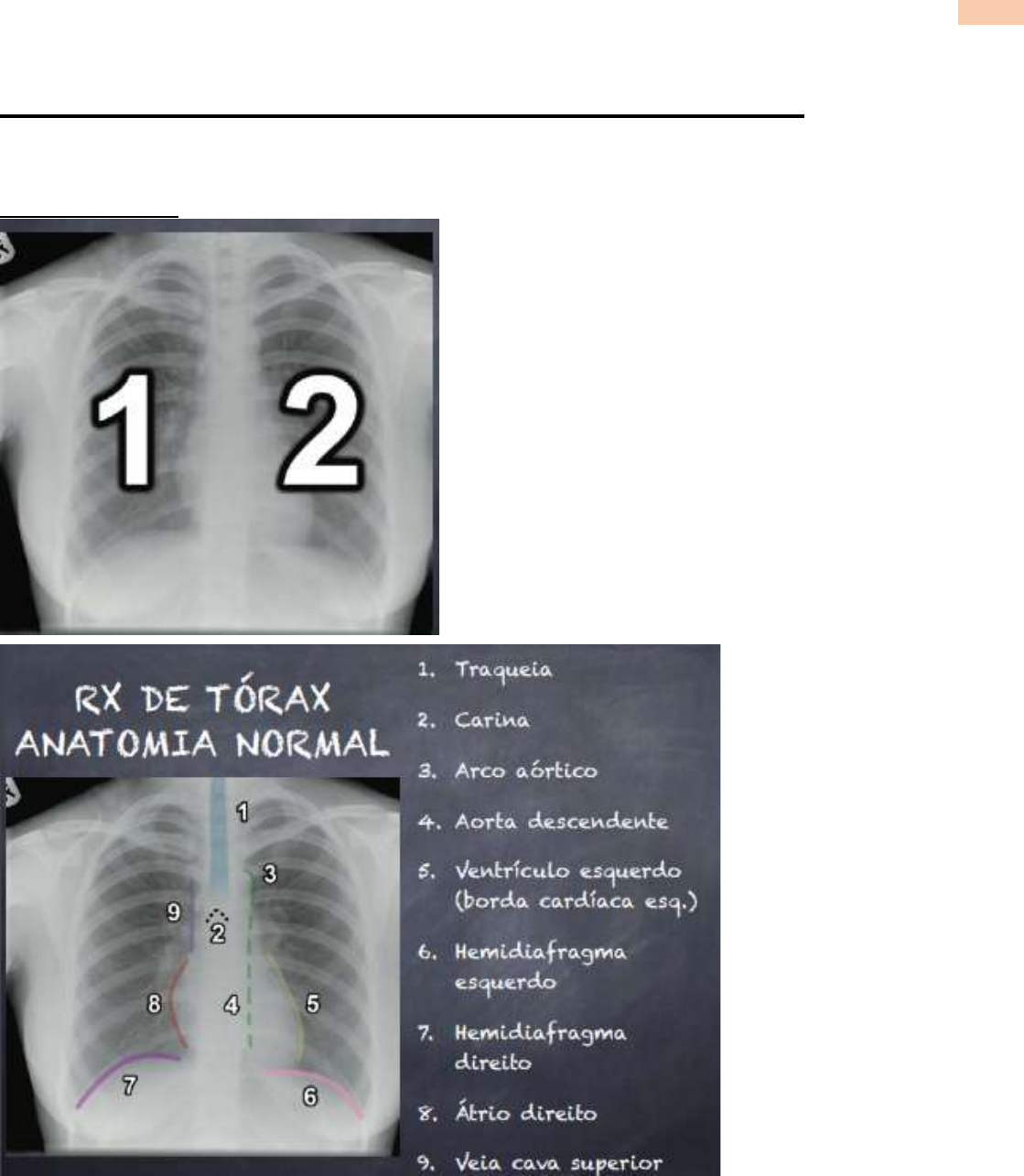

Introdução:
1= lado direito
2=lado esquerdo
Normalmente o lado direito sempre vem com uma
sinalização no canto da imagem, sendo com um R
ou um D.















2 Maria Rita Duarte Agrellos Neves – sexto período MEDICINA

Apresentação de uma radiografia de tórax Apresentar de maneira sistemática
(roteiro), para não deixar passar qualquer coisa importante.
1. Dar o “tipo” de radiografia e a projeção - ex.: Radiografia de tórax em PA
2. Avaliar brevemente a qualidade do filme - ex.: inspiração adequada,
rotação.
3. Avaliação - ABCDE
4. Elaborar uma Hipótese Diagnóstica.
EXEMPLO DE APRESENTAÇÃO DE UMA RADIOGRAFIA DE TÓRAX NORMAL
 Radiografia de tórax em PA.
 A. “traqueia centrada”
 B. “pulmões expandidos uniformemente, de transparência normal”
 C. “coração de tamanho normal”
 D. “não há fratura ou anormalidade óssea”
 E. “não há nenhuma evidência de ar embaixo do diafragma, …”
Conclusão: RX de Tórax Normal
AVALIAÇÃO DO RX DE TÓRAX
A (Airway - Via Aérea) Procurar a traqueia, bronquios principais e intermédio.

3 Maria Rita Duarte Agrellos Neves – sexto período MEDICINA

B (Breathing - Respiração) Ver se os pulmões estão bem expandidos,
comparar os campos pulmonares. Preto ” = ar / “branco” = ausência de ar Olhar em torno
das margens de cada pulmão. Olhar os seios (ângulos) costofrênicos.
Procurar as quatro silhuetas:
 i - Bordo cardíaco direito
 ii - Bordo cardíaco esquerdo
iii - Hemidiafragma direito
iv - Hemidiafragma esquerdo



O QUE PROCURAR: Consolidação / Opacidade do espaço aéreo. Broncograma aéreo.
Redução volumétrica do pulmão (atelectasia). Massas. Massas múltiplas. Lesões
escavadas. Pneumotórax. Derrame pleural. Hidropneumotórax. Edema pulmonar.
 diafragma e pleura.

4 Maria Rita Duarte Agrellos Neves – sexto período MEDICINA
 fissuras
pulmonares
 C (Circulação): Tamanho do coração. Grandes vasos (vasos pulmonares e aorta).
Mediastino e hilos.
 Silhueta do coração e mediastino
O que procurar: Dextrocardia Cardiomegalia Mediastino alargado Aumento hilar Hérnia
de hiato
 D (Disability - Incapacidade) Avaliar o esqueleto, se há fraturas (
especialmente costelas, …)
E (Everything else - Todas as outras coisas)
O QUE PROCURAR: Ar embaixo do diafragma (pneumoperitônio) Partes moles ao redor do
tórax (enfisema subcutâneo/enfisema cirúrgico) Mastectomia (procurar sombras das
mamas) Corpos estranhos
Tipos de incidência:
 PA: POSTEROANTERIOR

5 Maria Rita Duarte Agrellos Neves – sexto período MEDICINA

 AP: ANTEROPOSTERIOR

Ideal para aqueles pacientes que se encontram acamados, ou para as crianças que não
conseguem ficar na posição adequada do PA, com a escapula na posição correra....
 PERFIL OU LATERAL:

6 Maria Rita Duarte Agrellos Neves – sexto período MEDICINA

Outras (condições especiais)
- Decúbito lateral com raios horizontais;







 - Ápico-lordótica;


 - Obíquas.

7 Maria Rita Duarte Agrellos Neves – sexto período MEDICINA








Casos clínicos:
Raio x PA:
Traqueia sem desvios
visualização do ângulo carinal
 Pulmões
bem distendidos
 Presença
de uma leve consolidação no
terço inferior do pulmão direto
 Presença
de bordas cardíacas normais,
sem presença de aumento
miocárdico
 Visualização dos hilos e grandes vasos
 Ausência de fraturas ósseas
 Presença da bolha gástrica
Raio-x perfil:
 Confirmação da presença da consolidação no pulmão direito que se encontra no
lobo médio.


8 Maria Rita Duarte Agrellos Neves – sexto período MEDICINA

Raio-x em PA:
 Traqueia sem desvio, ângulo carinal
 Presença de consolidação no terço superior do pulmão direito, pulm~es bem
distendidos, insuflados
 Bordas cardíacas bem definidas, ausência de crescimento cardíaco, hilos e grandes
vasos presentes
 Ausência de lesões ósseas

Dor torácica, disfagia e mal-estar geral

Raio x em PA:
-Traqueia com desvio, não
visualização do ângulo carinal
-Pulmões bem insuflados,
distendidos, ausência de
consolidações
-Área cardíaca normal,
alargamento do mediastino
superior, presença de grandes
vasos
-Ausência de lesões ósseas
 BÓCIO
VOLUMOSO, CAUSA
ALARGAMENTO DO MEDIASTINO
SUPERIOR
Quatro Ts relacionados ao
acometimento e alargamento do
mediastino superior:
 Teratoma

9 Maria Rita Duarte Agrellos Neves – sexto período MEDICINA
 Timoma
 Terrível linfoma
 Alterações da tireoide

Jovem, com tosse produtiva e febre
RAIOX PA:
-Traqueia sem desvios, anglo da carina
normal
-Pulmões bem insuflados, presença de
consolidação o terço inferior do pulmão
esquerdo
-Área cardíaca normal, grandes vasos e
hilos
-Nenhum sinal de traumatismo, ossos
íntegros
RAIOX PERFL:
 Presença de consolidação no lobo superior do pulmão esquerdo, na língula.
Hipótese diagnostica seria uma pneumonia.
Mulher 50 anos com queixa de dor torácica
RAIOX PA:
-TRAQUEIA SEM DESVIOS
-PULMÃO SEM CONSOLIDAÇÕES, BEM INSUFLADO,
DISTENDIDO SEIOS COSTOFRÊNICOS LIVRES
-AUMENTO DA ÁREA CARDÍACA, PRESENÇA DE HILOS E
GRANDES VASOS
-AUSÊNCIA DE LESÕES ÓSSEAS
-SOMBRA DAS MAMAS
HIPOTESE DAGNÓSTICA- CARDIOMEGALIA OU
PERICARDITE.
Raio x de pré-operatório

10 Maria Rita Duarte Agrellos Neves – sexto período MEDICINA
RAIO X PA:
-AUSENCIA DE ALTERAÇÕES EM TODOS OS CAMPOS,
TRATA-SE DE UMA RADIOGRAFIA NORMAL DE UMA
MULHER.




Jovem, sexo masculino, queixa fadiga, febre baixa e dor torácica.
RAIOX PA:
-TRAQUEIA NÃO DESVIADA
-PULMÕES BEM INSUFLADOS SEIOS COSTOFRÊNICOS
LIVRES
-MEDIASTINO SUPERIOR ALARGADO, ÁREA CARDÍACA
NORMAL
HIPÓTESE: LINFOMA (acomete principalmente os jovens
que estão na faixa dos 20-30 anos)
Paciente sexo masculino, 50 anos, dispneia aos pequenos esforços.
RX de tórax em PA
-Leve desvio da traqueia
-Presença do ângulo carinal
-Pulmões distendidos, insuflados, com ausência de
consolidações Seios costofrênicos livres
-AUMENTO DA ÁREA CARDÍACA
-Sem sinas de traumatismo
Hipótese diagnóstica de insuficiência cardíaca,
cardiomegalia

Paciente apresenta tosse, queda do
estado geral e febre baixa.

11 Maria Rita Duarte Agrellos Neves – sexto período MEDICINA
RAIOX EM PA:
-Desvio de traqueia
-Pulmões sem consolidações,
expandidos
-Alargamento do mediastino
superior, visualização dos
grandes vasos, área cardíaca
normal
-Ausência de lesões ósseas
-Trata-se de um homem, sem
sombra mamaria, ausência de
bolha gástrica


PACIENTE EM ACOMPANHAMENTO DE CA DE MAMA, QUEIXANDO TOSSE:
-RAIOX PA:
Traqueia e angula carinal sem desvios
Pulmões bem insuflados, distendidos, sem
alterações e consolidações.
Bordas cardíacas visíveis, sem alterações ou
crescimento de área acardíaca e mediastino.
Sem fraturas ósseas ou qualquer tipo de
trauma.
Observa-se apenas a presença da sombra da
mama esquerda, ou seja, trata-se de uma
paciente mastectomizada.
CRIANÇA DE TRES ANOS, COM FALTA DE AR INÍCIO A´POS INGESTÃO DE PIPOCA:
 RAIOX PA:
Traqueia sem desvios assim como a carina e os devidos
brônquios principais
Presença de grande consolidação, acometimento no
pulmão esquerdo que encontra-se totalmente colapsado.
Dificuldade na visualização de bodas cardíacas e
mediastino, mas presume-se que estejam normais.
Ausência de fraturas ósseas
Sem nenhuma outra alteração visível
Portanto, trata-se de um colapso pulmonar total esquerdo causado por bronco aspiração
de pipoca.

12 Maria Rita Duarte Agrellos Neves – sexto período MEDICINA
PACIENTE DA ENTRADA NO PS COM QUEIXA DE DISPNEIA E DOR TORACICA À
ESQUERDA. HPP: HAS E CARDIOPATIA.
RAIO X EM PA:
Traqueia sem desvio, carina normal,
assim como os brônquios principais que
estão bem visualizados.
Pulmãoinsuflado, comprometimento do
seio costofrênico esquerdo, sendo
indicativo de derrame pleural
Em decorrência da consolidação
pulmonar esquerda o bordo cardíaco não
está bem visualizado
Ausência de lesões ósseas ou a presença
de outras alterações.
MULHER 50 ANOS, QUEIXA DE DOR TORÁCICA:
 RAIOX PA:
Traqueia e carina sem desvios
Pulmão bem distendido, insuflado ausência d
consolidações
Aumento da área cardíaca, mediastino superior
normal
Ausência de traumas e fraturas
Trata-se de uma mulher pela presença da sombra
das duas mamas.
Possivelmente essa paciente tem um derrame
pericárdico ou uma cardiomegalia causada por
insuficiência. A queixa de dor aponta mais para o
derrame pericárdico.
HOMEM 23 ANOS, DOR TORÁCICA E DISPNEIA APÓS SOFRER ESFAQUEAMENTO
 RAIOX PA:
Traqueia, carina sem desvios
Pulmão esquerdo apresentando zona de alteração
bem delimitada sugestiva de pneumotórax
Coração mais centralizado, assim como o mediastino,
típico de paciente longilíneo, bordas cárdicas
normais, presença de grandes vasos e hilos.
Ausência de lesões ósseas
Sem nenhuma outra alteração

13 Maria Rita Duarte Agrellos Neves – sexto período MEDICINA
Diagnostico possível de pneumotórax causado por trauma de facada.
TOSSE PRODUTIVA, FEBRE E DOR TORÁCICA:
RAIO X PA:
Traqueia e carina sem alterações
Presença de área de opacidade
no pulmão esquerdo, no terço
superior do pulmão esquerdo.
Mediastino e coração sem
alterações significativas
Ausência de lesões ósseas ou
outras alterações.
RAIOX PERFIL: confirmação da área de consolidação no pulmão esquerdo, mais
especificamente no lobo superior do pulmão esquerdo.
Poderia ser um indicativo de pneumonia.
TOSSE, FEBRE E QUEDA DO ESTADO GERAL:
RAIOX PA:
Carina e traqueia sem alterações
Presença de área de consolidação no terço
médio do pulmão direito, bem delimitada pela
fissura horizontal.
Hilos e grandes vasos presentes, mediastino
e coração sem alterações.
Sem outras alterações.
Raiox sugestivo de pneumonia no pulmão
direito no lobo médio.


TOSSE PERSISTENTE E FEBRE:
Raio x PA:
Carina e traqueia sem alterações
Presença de área de consolidação
no terço MÉDIO E INFERIOR do
pulmão direito, bem delimitada
pela fissura horizontal.
Hilos e grandes vasos presentes,
mediastino e coração sem
alterações.

14 Maria Rita Duarte Agrellos Neves – sexto período MEDICINA
Sem outras alterações.
RAIOX PERFIL: confirmação da presença de área de consolidação no pulmão direito, amis
especificamente no lobo médio.
Raiox sugestivo de pneumonia no pulmão direito no lobo médio.
TOSSE PRODUTICA, MAL ESTADO GERAL E FEBRE:
RAIOX PA:
Carina e traqueia sem
alterações
Presença de área de
consolidação no terço
INFERIOR do pulmão direito. .
Hilos e grandes vasos
presentes, mediastino e
coração sem alterações.
Sem outras alterações.
RAIOX PERFIL: confirmação
da consolidação no lobo inferior do pulmão direito, sugestivo de pneumonia.
CUIDADO PARA NÃO CONFUNDIR COM A SOMBRA DO CORAÇÃO E ACHAR QUE TEM
ALGUMA CONSOLIDAÇÃO NO LOBO MÉDIO.
TRAUMA DE MOTOCICLETA:
RAIO X PA:
Traqueia sem alterações assim como a carina
Pulmão normal, sem áreas de consolidação
Cuidado para não confundir com a sombra da escapula.
Coração sem alterações, bodas e mediastino normais,
hilos e grandes vasos presentes.
Presença de lesão óssea- clavícula esquerda quebrada
Ausência de demais alterações.
