Disc.: ELETRÔNICA ANALÓGICA
Aluno(a):
Acertos: 8,0 de 10,0 05/10/2021



1a
 Questão
Acerto: 1,0 / 1,0

Considerando ainda o circuito da figura anterior, a corrente no resistor de limitação de
corrente é igual a:

 9,7 mA

9,3 mA

10 mA

0,7 mA

0,3 mA
Respondido em 05/10/2021 11:19:21

Explicação:
A resposta certa é: 9,7 mA


2a
 Questão
Acerto: 1,0 / 1,0

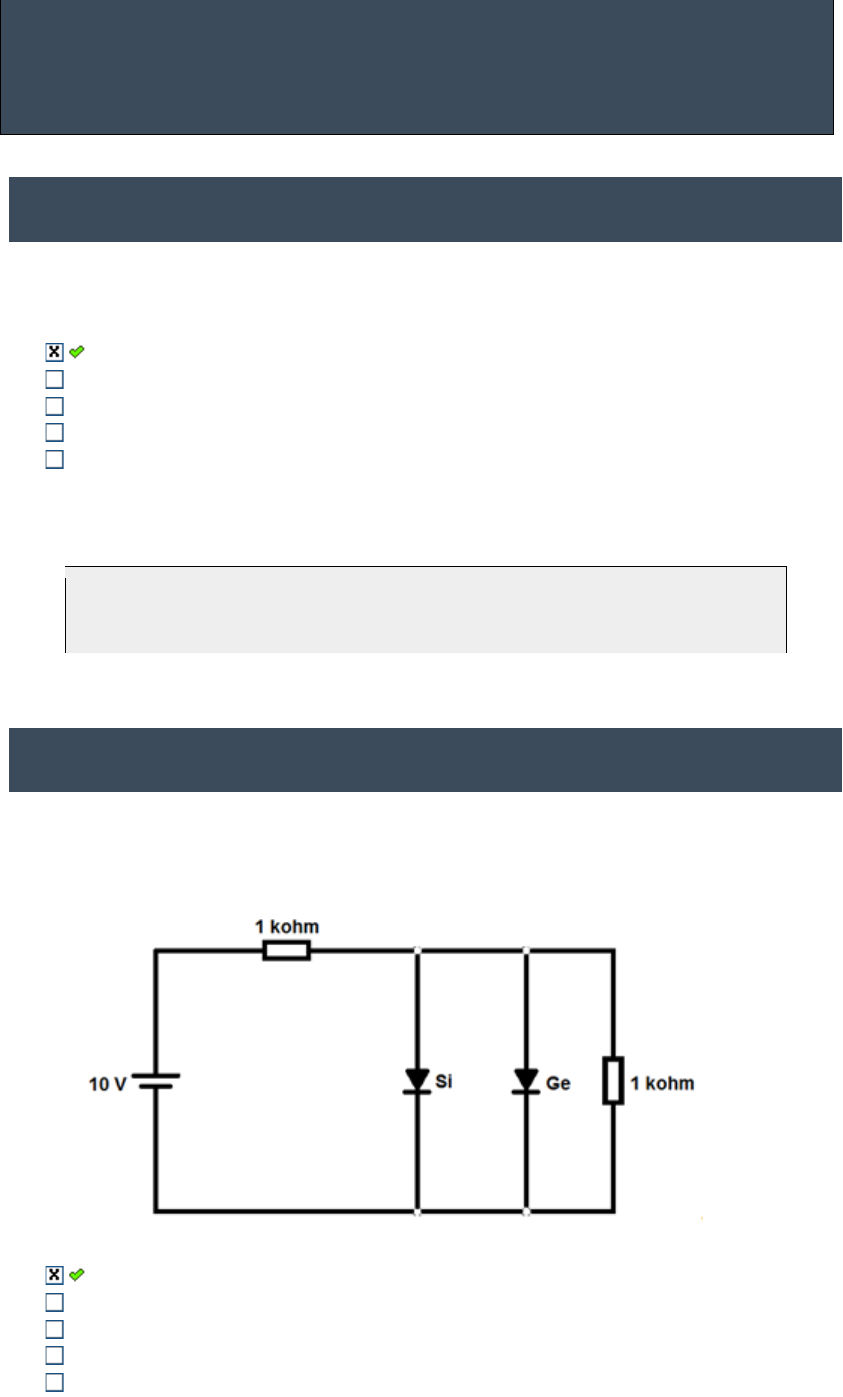

Observando o circuito a seguir, composto por dois diodos em paralelo (um de silício e
um de germânio), é possível determinar que a tensão sobre a resistência de carga é
igual a:


 0,3 V

10 V

9,3 V

9,7 V

0,7 V
Respondido em 05/10/2021 11:19:39

Explicação:
A resposta certa é: 0,3 V


3a
 Questão
Acerto: 1,0 / 1,0

Observando o circuito da figura a seguir, contendo um diodo de silício e um diodo de
germânio, a corrente no resistor é igual a:



22 mA

24 mA
 20 mA

20,6 mA

21,4 mA
Respondido em 05/10/2021 11:19:52

Explicação:
A resposta certa é: 20 mA


4a
 Questão
Acerto: 1,0 / 1,0

Determine a tensão VGS para o circuito da figura a seguir:

Fonte: EnsineMe.

 0V

16V

4V

8,8V

12V
Respondido em 05/10/2021 11:20:05

Explicação:
A resposta certa é: 0V


5a
 Questão
Acerto: 1,0 / 1,0

Para o circuito da figura a seguir, determine a tensão VS para uma corrente IDQ = 9mA.

Fonte: EnsineMe.

 -0,5V

-4V

18V

0,5V

0V
Respondido em 05/10/2021 11:20:12

Explicação:
A resposta certa é: -0,5V


6a
 Questão
Acerto: 1,0 / 1,0

Determine a tensão VD para o circuito da figura a seguir:

Fonte: EnsineMe.


0V

4V
 8,8V

16V

12V
Respondido em 05/10/2021 11:20:22

Explicação:
A resposta certa é: 8,8V


7a
 Questão
Acerto: 1,0 / 1,0

Os amplificadores Operacionais tem caracterísitcas que se aproximam a de um
dispositivo ideal. Sabe-se que a operação real deste dispositivo não é da forma ideal,
mas para uma análise prévia e circuitos mais simples, pode-se considerar algumas
características.
Sobre os amplificadores operacionais, ideais, pode-se fazer algumas considerações.
Assinale a alternativa que corresponde a uma dessas considerações


Quando se tem realimentação positiva, pode-se considerar o curto virtual, isto
é, a tensão nos terminais de entrada é exatamente a mesma.

Impedância de Saída Muito alta

Ganho em malha aberta Limitado
 Impedância de Entrada infinita

Corrente de saída nula
Respondido em 05/10/2021 11:22:09

Explicação:
As condições ideais mostram que a corrente de entrada é nula, devido ao fato da
impedância de entrada ser infinita.


8a
 Questão
Acerto: 1,0 / 1,0

 O amplificador operacional no modo comparador possui um ganho muito alto,
pois não possui a realimentação negativa, este modo de operação é especialmente útil,
quando é preciso informar se uma variável elétrica excedeu um limite pré estabelecido,
o circuito abaixo é um exemplo deste tipo de aplicação, considerando um amplificador
operacional ideal.
Calcule o valor de Vin que acenda o led dado que R=10 KOhm e V=15V.



Vin < -7V

Vin > 7V
 Vin > -6V

Vin > -3V

Vin < -6V
Respondido em 05/10/2021 11:23:02

Explicação:

O LED irá acender quando
Vin >V+(entrada não inversora)
 V+ = tensão no potênciometro
 = valor no divisor de tensão
 V+=-VCC+(VCC-(-VCC))*3K/10K
 V+=-15+(15+15)*3K/10K V+= -
6V

 O LED irá Acender quando Vin >-6V



9a
 Questão
Acerto: 0,0 / 1,0

Considere o modelo de um circuito dreno comum como o da figura adiante. Se a
resistência da carga vale 10 kΩ e a resistência de saída vale 5 kΩ, qual o valor da
resistência da fonte (source)?


 15 kΩ
 10 kΩ

25 kΩ

20 kΩ

5 kΩ
Respondido em 05/10/2021 11:32:08

Explicação:
A resposta certa é: 10 kΩ


10a
 Questão
Acerto: 0,0 / 1,0

Observando o circuito dreno comum da figura e considerando que: RG = 2 kΩ, RSS = 2
kΩ, Rs = 4 kΩ, RL = 4 kΩ e rd = 2 kΩ, determine a impedância de entrada.



3 kΩ.
 1 kΩ.

10 kΩ
 2 kΩ.

4 kΩ.
Respondido em 05/10/2021 11:41:19

Explicação:
A resposta certa é: 2 kΩ.
