Os reservatórios são elementos utilizados para abastecimento compostos por um conjunto de placas ou lajes interligadas, seu dimensionamento pode ser realizado pelo método simplificado.

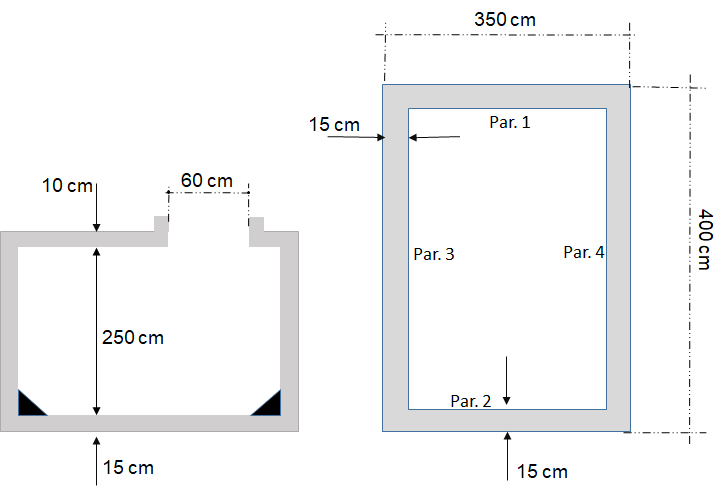

Para o reservatório de concreto armado indicado abaixo, calcular os momentos atuantes na placa no fundo. Revestimento (impermeabilização e acabamento) igual a 1 kN/m². Considerar que o reservatório será elevado. Realize o cálculo pelo processo simplificado.
Múltipla Escolha:
- Mx=6,86 kN.m/m ;Mx,= 3,36 kN.m/m ;My=15,13 kN.m/m; My,=7,76 kN.m/m.
- Mx=9,66 kN.m/m ;Mx,= 5,68 kN.m/m ;My=17,19 kN.m/m; My,=8,32 kN.m/m.
- Mx=6,55 kN.m/m ;Mx,= 2,86 kN.m/m ;My=16,17 kN.m/m; My,=10,69 kN.m/m.
- Mx=7,45 kN.m/m ;Mx,= 3,71 kN.m/m ;My=18,23 kN.m/m; My,=10,69 kN.m/m.
- Mx=9,65 kN.m/m ;M'x,= 22,37 kN.m/m ;My=7,07 kN.m/m; M'y,=20,08 kN.m/m.
