estatica dos fluidos  Manometria   Teoria   2ª Parte.avivideo play button

Transcrição


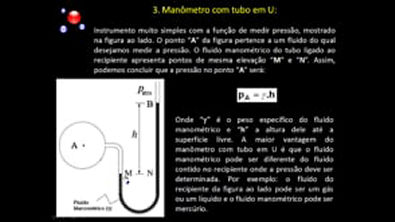

olá pessoal, dando continuidade à nossa disciplina de fenômenos de transportes. Vamos agora para a aula cinco sobre manômetro iria, ou seja, medida de pressão vasos comunicantes quando dois líquidos que não se misturam e demissíveis são colocados no mesmo recipiente. Ele se dispõe de modo que o líquido de maior peso específico ocupa a parte de baixo e o de menor peso específico. A parte de cima, a superfície de separação entre eles é horizontal. Por exemplo, Se o óleo e a água forem colocados com um cuidado num recipiente, o óleo fica na parte superior, porque é menos denso que a água que permanece na parte inferior. Figura ao lado caso os líquidos demissíveis sejam colocados num sistema constituído por vasos comunicantes, como tudo em um figura ao lado, ele se dispõe de modo que as alturas das colunas líquidas medidas a partir da superfície de separação sejam proporcionais aos respectivos pesos específicos, sendo gama o peso específico do líquido que contém o ponto a cama B o peso específico do líquido que contém o ponto B nas respectivas alturas das colunas de líquido até a superfície livre obteremos. Observe a equação conclusão quanto menor o peso específico do líquido maior será a altura da coluna e quanto maior o peso específico do líquido menor altura da coluna Tubo piezoelétrico consiste num tubo vertical aberto no topo e conectado ao recipiente no qual desejamos conhecer a pressão Figura ao lado, admitindo o ponto do interior do líquido na mesma horizontal ou elevação do orifício piezoelétrico. Então podemos determinar a pressão no ponto A pela altura do líquido e de seu peso específico. Gama A utilização do tubo piezoelétrico é bastante restrita, apesar do dispositivo ser muito simples e preciso. Só é adequado nos casos onde a pressão do recipiente é maior do que a pressão atmosférica, se não ocorreria a sucção de ar para o interior do recipiente. Manômetro com tudo em um instrumento muito simples com a função de medir pressão mostrado na figura ao lado. O ponto a da figura pertence a um fluido do qual desejamos medir a pressão. O fluido manon métrico do tubo ligado ao recipiente apresenta pontos de mesma elevação. Assim, podemos concluir que a pressão do ponto a cera pea igual gama onde gama é o peso específico do fluido Manoel métrico e a altura dele até a superfície livre. A maior vantagem do manômetro com tudo em um que o fluido manon métrico pode ser diferente do fluido contido no recipiente onde a pressão deve ser determinada. Por exemplo, o fluido do recipiente da figura ao lado pode ser um gás ou um líquido e o fluido mano médico pode ser mercúrio. Manômetro contudo, inclinado o manômetro, contudo inclinada, sempre utilizado para medir pequenas diferenças de pressão em sistemas que contém gases, observe a figura ao lado. O que desejamos é determinar a diferença de pressão entre os pontos A e B. O primeiro pertence ao fluido do recipiente e o segundo está no tubo inclinado. A elevação à gávea radical do ponto B em relação ao pontuar pode ser escrita como igual a ele, sendo de teto a pressão no ponto B acrescida da pressão do fluido manu médico são equilibradas pela pressão no ponto A, ou seja, observe a equação Manômetro de bordo Dispositivo criado com a finalidade de medição de pressões muito altas ou que variam rapidamente com o tempo. Baseia se no princípio de que todas as estruturas elásticas deformam quando submetidas a uma pressão diferencial, e que essa deformação pode ser relacionada com o valor da pressão. O elemento mecânico essencial nesse manômetro é o tubo elástico curvado que está conectado a fonte de pressão figura ao lado. O tubo côvado tende a ficar reto quando a pressão no tubo interna aumenta. Apesar da deformação ser pequena, ela pode ser transformada num movimento de um ponteiro localizado no mostrador. Este dispositivo, para funcionar adequadamente precisa ser calibrado. Aqui está a funcionalidade do manômetro de Bordon. Observe que quando tudo elástico é acionado, faz girar o ponteiro que vai indicar a pressão correspondente. É um princípio mecânico, muito simples, mas de grande utilidade qualquer. Chegamos ao final desta aula. Se você encontrou alguma dificuldade, volte a aula. Quatro E não esqueça de assistir também a aula seis Estas três aulas devem ser assistidas em sequência um abraço
