19/11/2021 17:21 Estácio: Alunos
https://simulado.estacio.br/alunos/?p0=353714526&user_cod=2289493&matr_integracao=201902284712 1/5

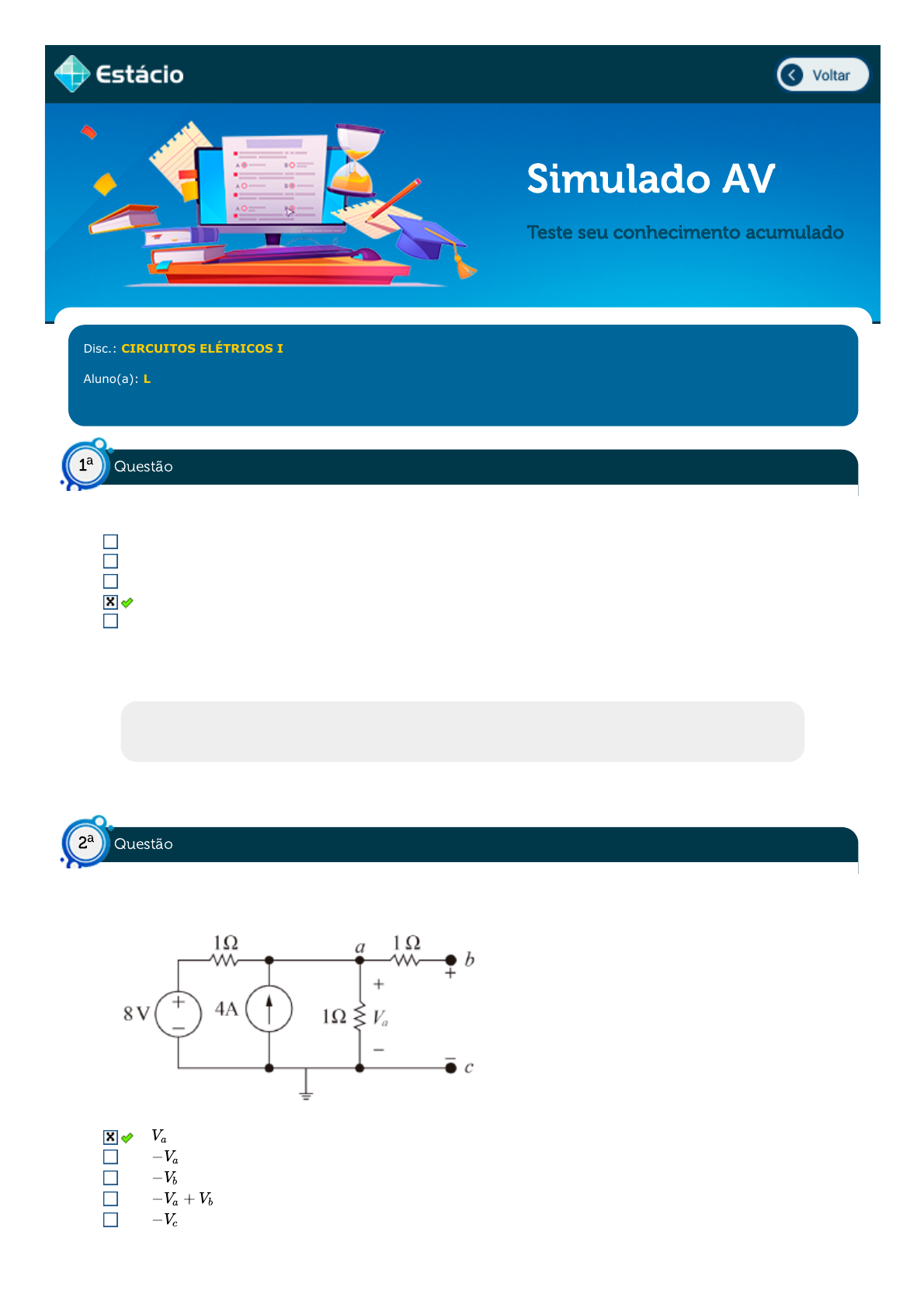

Simulado AV
Teste seu conhecimento acumulado

Disc.: CIRCUITOS ELÉTRICOS I
Aluno(a): LETHICYA SILVA SANTOS 201902284712
Acertos: 10,0 de 10,0 19/11/2021


Acerto: 1,0 / 1,0
Sobre o princípio da superposição em circuitos elétricos, é correto afirmar que:
Pode ser aplicado a circuitos não lineares.
Somente as fontes de corrente contribuem para o valor de corrente em um componente do circuito.
Permite a análise de circuitos que utilizem diodos.
 Pode ser aplicado quando o circuito possui fontes dependentes.
Anulam-se as fontes de corrente dependentes, substituindo-as por um curto-circuito.
Respondido em 19/11/2021 17:01:39


Explicação:
A resposta correta é: Pode ser aplicado quando o circuito possui fontes dependentes.


Acerto: 1,0 / 1,0
Considerando que, no circuito precedente, todos os elementos sejam ideais e c seja o nó de referência, com
tensão igual a zero, qual a tensão de Thévenin?

Respondido em 19/11/2021 17:05:09
Va
−Va
−Vb
−Va + Vb
−Vc
 Questão1
a
 Questão2
a
https://simulado.estacio.br/alunos/inicio.asp
javascript:voltar();
19/11/2021 17:21 Estácio: Alunos
https://simulado.estacio.br/alunos/?p0=353714526&user_cod=2289493&matr_integracao=201902284712 2/5


Explicação:
A resposta correta é:


Acerto: 1,0 / 1,0
Considere que todos os componentes do circuito sejam ideais e que E1 = 10 V, E2 = 2 V, R1 = R2 = 4 kΩ, R 3
= R4 = 2 kΩ. Com relação a esse circuito, julgue os itens seguintes.
Utilizando o teorema de Norton, calcule a corrente IN e a resistência equivalente RN vista do ponto AB do
circuito:
 I = 1,2 mA e R = 4 kΩ.
I = 1 mA e R = 3 kΩ.
I = 1,2 mA e R = 3 kΩ.
I = 1,2 mA e R = 2 kΩ.
I = 1 mA e R = 2 kΩ.
Respondido em 19/11/2021 17:11:21


Explicação:
A resposta correta é: I = 1,2 mA e R = 4 kΩ.


Acerto: 1,0 / 1,0
Considere um indutor que possua uma resistência de 2ohms e indutância de 6H. Este é conectado à uma
bateria de 12V. Pede-se o valor da corrente e energia armazenada neste indutor quando a chave é fechada e
este é conectado a fonte. Para a chave, considere um transitório de 1ms.
3A, 27mJ
3A, 108mJ
 6A, 108mJ
6A, 27mJ
6A, 10mJ
Respondido em 19/11/2021 17:12:35


Explicação:
A resposta certa é: 6A, 108mJ


Va
 Questão3
a
 Questão4
a
5a
19/11/2021 17:21 Estácio: Alunos
https://simulado.estacio.br/alunos/?p0=353714526&user_cod=2289493&matr_integracao=201902284712 3/5
Acerto: 1,0 / 1,0
(Uesb-BA) Um capacitor de um circuito de televisão tem uma capacitância de 1,2μF. Sendo a diferença de
potencial entre seus terminais de 3.000V, a energia que ele armazena é de:
2,8J
 5,4J
3,9J
4,6J
6,7J
Respondido em 19/11/2021 17:15:27


Explicação:
A resposta certa é: 5,4J


Acerto: 1,0 / 1,0
(Petrobras, 2014) Os três componentes básicos presentes em um circuito elétrico são: o capacitor e o indutor,
que armazenam energia, e o resistor que dissipa energia. As relações lineares para o capacitor, o indutor e o
resistor estabelecem que a tensão entre seus terminais é proporcional, respectivamente, à:
Carga, à corrente e à variação da carga com o tempo
Corrente, à variação da corrente com o tempo e à carga
 Carga, à variação da corrente com o tempo e à corrente
Variação da carga com o tempo, à corrente e à carga
Corrente, à carga e à variação da corrente com o tempo
Respondido em 19/11/2021 17:16:55


Explicação:
A resposta certa é: Carga, à variação da corrente com o tempo e à corrente


Acerto: 1,0 / 1,0
(MPE-RS, 2012) Observe a figura abaixo, que representa o circuito RC.
Com base nos dados dessa figura, é correto afirmar que a corrente máxima do circuito, a partir do
acionamento da chave CH1, é:
10 mA
18,3 mA
1 mA
1,83 mA
 100 mA
 Questão
 Questão6
a
 Questão7
a
19/11/2021 17:21 Estácio: Alunos
https://simulado.estacio.br/alunos/?p0=353714526&user_cod=2289493&matr_integracao=201902284712 4/5
Respondido em 19/11/2021 17:17:11


Explicação:
A resposta certa é: 100 mA


Acerto: 1,0 / 1,0
(CESGRANRIO,2012) O circuito abaixo representa um transitório RC, no qual a chave S é fechada em t = 0
segundos, e, nesse instante, o capacitor está descarregado.
Decorrido um tempo maior que 20 constantes de tempo do circuito, a corrente Ic (t), em ampères, e a tensão
Vc(t), em volts, no capacitor serão, respectivamente,
Zero e 5.
0,5 e 0,5.
 5 e zero.
5 e 5.
Zero e zero.
Respondido em 19/11/2021 17:17:18


Explicação:
A resposta certa é: 5 e zero.


Acerto: 1,0 / 1,0
(UFRN - 2018) Considere o circuito mostrado na figura a seguir, em corrente contínua:
Figura Q2 complementar ao exercício - Fonte: UFRN, 2018.
A tensão no capacitor e a corrente elétrica no indutor são, respectivamente:
6 V e 1,5 A
6 V e 2 A
 8 V e 2 A
10 V e 2 A
12 V e 1,5 A
Respondido em 19/11/2021 17:18:45

 Questão8
a
 Questão9
a
19/11/2021 17:21 Estácio: Alunos
https://simulado.estacio.br/alunos/?p0=353714526&user_cod=2289493&matr_integracao=201902284712 5/5

Explicação:
A resposta certa é: 8 V e 2 A


Acerto: 1,0 / 1,0
(UFPE - 2019) A resposta natural do circuito ilustrado é:
Quando o capacitor é 50nF, os valores da indutância L e do resistor R são, respectivamente:

0,8 H e 2,0 kΩ
 0,8 H e 2,5 kΩ
0,6 H e 2,0 kΩ
0,86 H e 2,5 kΩ
0,6 H e 2,5 kΩ
Respondido em 19/11/2021 17:19:35


Explicação:
A resposta certa é: 0,8 H e 2,5 kΩ











 Questão10
a
