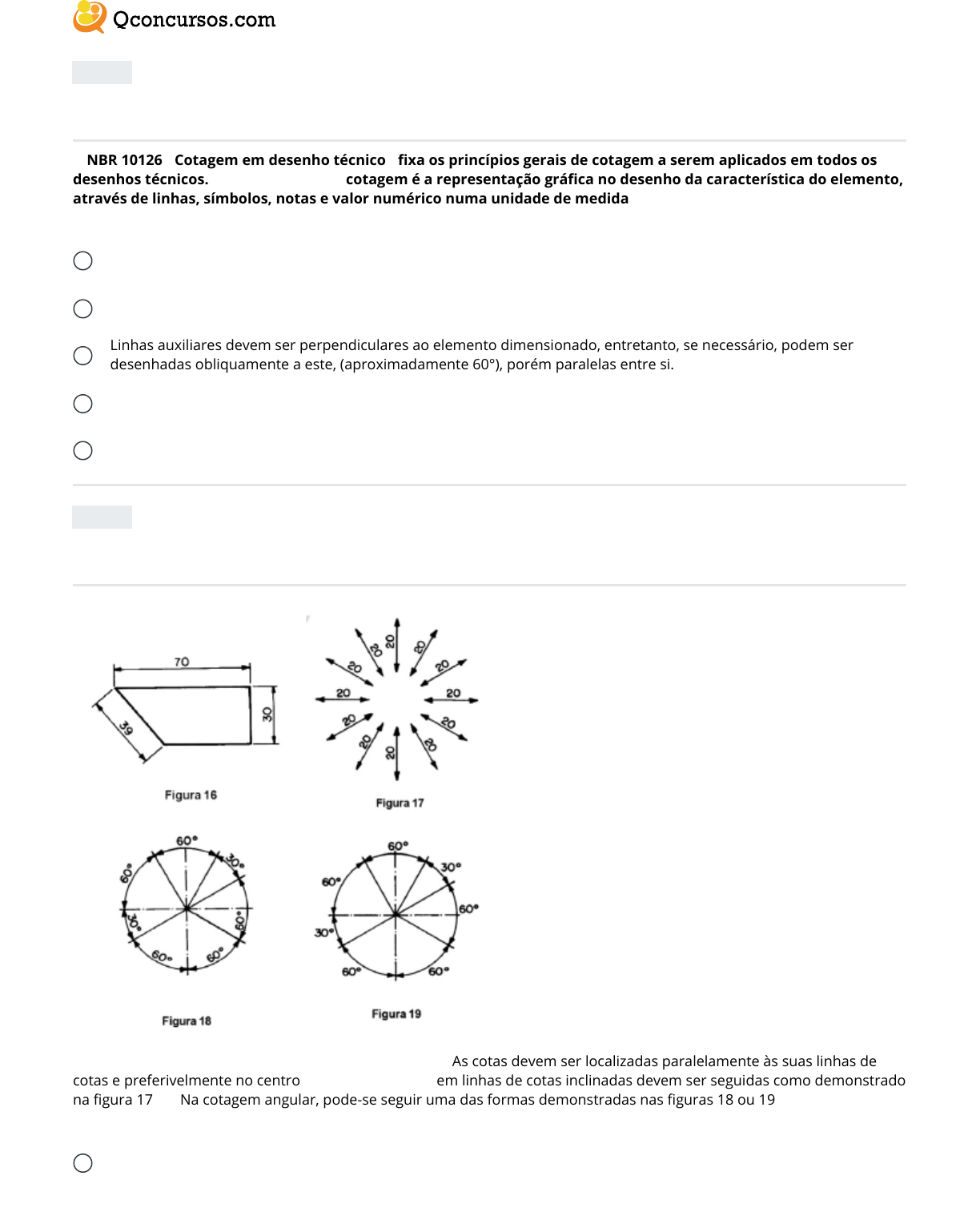

www.qconcursos.com Ano: 2020 Banca: INSTITUTO AOCP Órgão: Prefeitura de Novo Hamburgo - RS A NBR 10126 - Cotagem em desenho técnico - �xa os princípios gerais de cotagem a serem aplicados em todos os desenhos técnicos. Segundo a norma, cotagem é a representação grá�ca no desenho da característica do elemento, através de linhas, símbolos, notas e valor numérico numa unidade de medida. Sobre essa norma, assinale a alternativa correta. A O cruzamento das linhas de cota e auxiliares deve ser evitado, porém, se isso ocorrer, as linhas devem ser interrompidas no ponto de cruzamento. B A indicação dos limites da linha de cota é feita por meio de traços oblíquos, não havendo outra representação segundo a NBR. C Linhas auxiliares devem ser perpendiculares ao elemento dimensionado, entretanto, se necessário, podem ser desenhadas obliquamente a este, (aproximadamente 60°), porém paralelas entre si. D Existe um único método de cotagem segundo a NBR 10126, segundo o qual as cotas devem ser localizadas acima e paralelamente às suas linhas de cotas e preferivelmente no centro. E Símbolos são usados com cotas para mostrar a identi�cação das formas e melhorar a interpretação de desenho, o símbolo ɸ representa o raio de uma forma circular. Ano: 2016 Banca: FUNDEP (Gestão de Concursos) Órgão: Prefeitura de Ibirité - MG Observe os desenhos a seguir relacionados à cotagem em desenho técnico. ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 10126: Cotagem em desenho técnico. Rio de Janeiro, 1987. Baseando- se nessas informações, analise as a�rmativas a seguir. I. As cotas devem ser localizadas paralelamente às suas linhas de cotas e preferivelmente no centro (�gura 16). II. Cotas em linhas de cotas inclinadas devem ser seguidas como demonstrado na �gura 17. III. Na cotagem angular, pode-se seguir uma das formas demonstradas nas �guras 18 ou 19. Considerando esses dados e os conhecimentos sobre AutoCAD e desenho técnico envolvidos, é correto a�rmar: A A recomendação expressa na a�rmativa “II” está totalmente em desacordo com a recomendação da a�rmativa “I”, sendo que uma pode ser considerada a exceção da outra. 1 Q1258135 > Arquitetura Expressão e representação , Desenho Técnico na Arquitetura Prova: INSTITUTO AOCP - 2020 - Prefeitura de Novo Hamburgo - RS - Arquiteto Hospitalar 2 Q1112366 > Arquitetura Arquitetura Digital , AutoCAd , Expressão e representação Desenho Técnico na Arquitetura Prova: FUNDEP (Gestão de Concursos) - 2016 - Prefeitura de Ibirité - MG - Técnico de Desenho CAD https://www.qconcursos.com/ https://www.qconcursos.com/questoes-de-concursos/bancas/instituto-aocp https://www.qconcursos.com/questoes-de-concursos/institutos/prefeitura-de-novo-hamburgo-rs https://www.qconcursos.com/questoes-de-concursos/bancas/fundep-gestao-de-concursos https://www.qconcursos.com/questoes-de-concursos/institutos/prefeitura-de-ibirite-mg https://www.qconcursos.com/questoes-de-concursos/questoes/3c87cf74-ac https://www.qconcursos.com/questoes-de-concursos/disciplinas/arquitetura-e-urbanismo-arquitetura https://www.qconcursos.com/questoes-de-concursos/disciplinas/arquitetura-e-urbanismo-arquitetura/expressao-e-representacao https://www.qconcursos.com/questoes-de-concursos/disciplinas/arquitetura-e-urbanismo-arquitetura/desenho-tecnico-na-arquitetura https://www.qconcursos.com/questoes-de-concursos/provas/instituto-aocp-2020-prefeitura-de-novo-hamburgo-rs-arquiteto-hospitalar https://www.qconcursos.com/questoes-de-concursos/questoes/b1622b89-3f https://www.qconcursos.com/questoes-de-concursos/disciplinas/arquitetura-e-urbanismo-arquitetura https://www.qconcursos.com/questoes-de-concursos/disciplinas/arquitetura-e-urbanismo-arquitetura/arquitetura-digital https://www.qconcursos.com/questoes-de-concursos/disciplinas/arquitetura-e-urbanismo-arquitetura/autocad https://www.qconcursos.com/questoes-de-concursos/disciplinas/arquitetura-e-urbanismo-arquitetura/expressao-e-representacao https://www.qconcursos.com/questoes-de-concursos/disciplinas/arquitetura-e-urbanismo-arquitetura/desenho-tecnico-na-arquitetura https://www.qconcursos.com/questoes-de-concursos/provas/fundep-gestao-de-concursos-2016-prefeitura-de-ibirite-mg-tecnico-de-desenho-cad Ana Realce Ana Realce Ana Riscado Ana Riscado Ana Riscado Ana Realce Ana Realce Ana Realce Ana Realce Ana Realce Ana Realce Ana Riscado Ana Riscado B A �gura 16 apresenta a aplicação de dois dimensionamentos lineares e uma inclinada (aligned) e essas aplicações se mostram concordantes ao exemplo apresentado na �gura 17. C Os dois padrões de cotas angulares indicados nas �guras 18 e 19, muito embora ambos sejam aceitos pela NBR 10126, não podem ser con�gurados na janela “Dimension Style” do AutoCAD. D Ainda que con�gurado adequadamente o estilo de cota no AutoCAD, o posicionamento do texto da cota em relação às linhas de cota terá que ser realizado manualmente. Respostas 1: C 2: B www.qconcursos.com https://www.qconcursos.com/ Ana Realce
