PROVA 2 – FÍSICA III – Período Complementar 2020
INFORMAÇÕES SOBRE A PROVA. LEIAM, POR FAVOR:
• DATA/HORA MÁXIMA DE ENTREGA: 05/07/2021, às 15:45.
• Seja claro e sucinto na resolução da prova.
• É permitida consulta durante a prova às notas de aulas e referências bibliográficas.
• A folha de respostas deve ser fotografada ou scanneada, e enviada via chat privado no TEAMS.
CUIDADO: sua cópia ou foto deve estar legível. Resoluções não legíveis serão
desconsideradas.
• Envie sua prova no formato .pdf !!
• Não é necessário imprimir a folha de questões. Apenas enviem a resolução da prova. Por favor,
coloquem nome e número de matrícula no arquivo enviado.
1. UM CIRCUITO COMPLETO

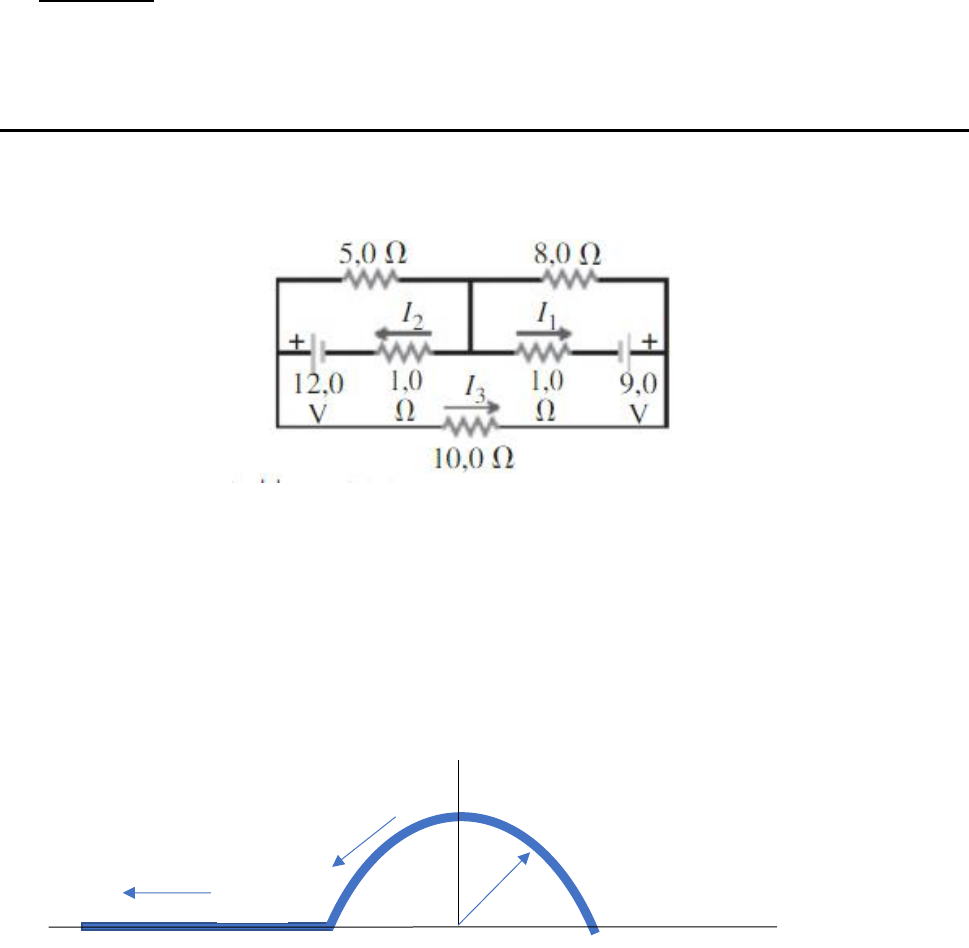

Calcule as correntes elétricas I1, I2 e I3 indicados no circuito abaixo:


2. FORÇA MAGNÉTICA SOBRE UM FIO CONDUTOR CURVO
Na figura abaixo há um fio condutor composto por dois segmentos: o primeiro é uma semicircunferência
de raio R, seguido por um segmento retilíneo de comprimento L, situado sobre o eixo Ox. Este fio é
percorrido por uma corrente I conforme a figura. Há, ainda um campo magnético �⃗� , que ocupa todo o
espaço da figura: este campo é perpendicular ao plano da figura, apontando para fora.





Calcule a força magnética total sobre os dois segmentos de fios.

y
x
R I

3. UM FEIXE DE PRÓTONS EM UM CAMPO MAGNÉTICO
Um feixe de prótons que se move a 1,0 Km/s penetra um campo magnético uniforme, deslocando-se
perpendicularmente ao campo. O feixe sai do campo magnético em um sentido perpendicular ao seu
sentido original, veja figura abaixo. O feixe percorre uma distância de 2,0 cm enquanto está no campo.
Qual o módulo do campo magnético?

4. O CABO COAXIAL
Um condutor sólido com raio a é suportado por discos isolantes no centro de um tubo condutor com raio
interno b e raio externo c (Figura abaixo). O condutor central e o tubo transportam correntes com o
mesmo módulo I , porém com sentidos contrários. As correntes são distribuídas uniformemente ao longo
da seção reta de cada condutor. Deduza uma expressão para o módulo do campo magnético nas seguintes
regiões:
(a) nos pontos no exterior do condutor sólido central, porém no interior do tubo (a < r < b);
(b) nos pontos no exterior do tubo (r > c).
