INSTRUÇÕES:

 Esta Avaliação contém 10 (dez) questões, totalizando 10 (dez) pontos;
 Baixe o arquivo disponível com a Atividade de Pesquisa;
 Você deve preencher dos dados no Cabeçalho para sua identificação:
o Nome / Data de entrega.
 As respostas devem ser digitadas abaixo de cada pergunta;
 Ao terminar grave o arquivo com o nome Atividade Prática;
 Envio o arquivo pelo sistema no local indicado;
 Em caso de dúvidas consulte o seu Tutor.






Aluno (a): Diego Lopes de Lima

Data: 24 /05/ 2022
Instalações Hidráulicas – Esgoto e Drenagem -
EDI
Instalações Hidráulicas – Esgoto e Drenagem - EDI
NOTA: Atividade Prática e de Pesquisa
Leia o texto abaixo sobre dimensionamento das instalações de água fria
e responda aos exercícios propostos. Apresente os cálculos.


1. Dimensionar a vazão da calha abaixo. O material a ser utilizado é o plástico e a inclinação
é de 0,5%.




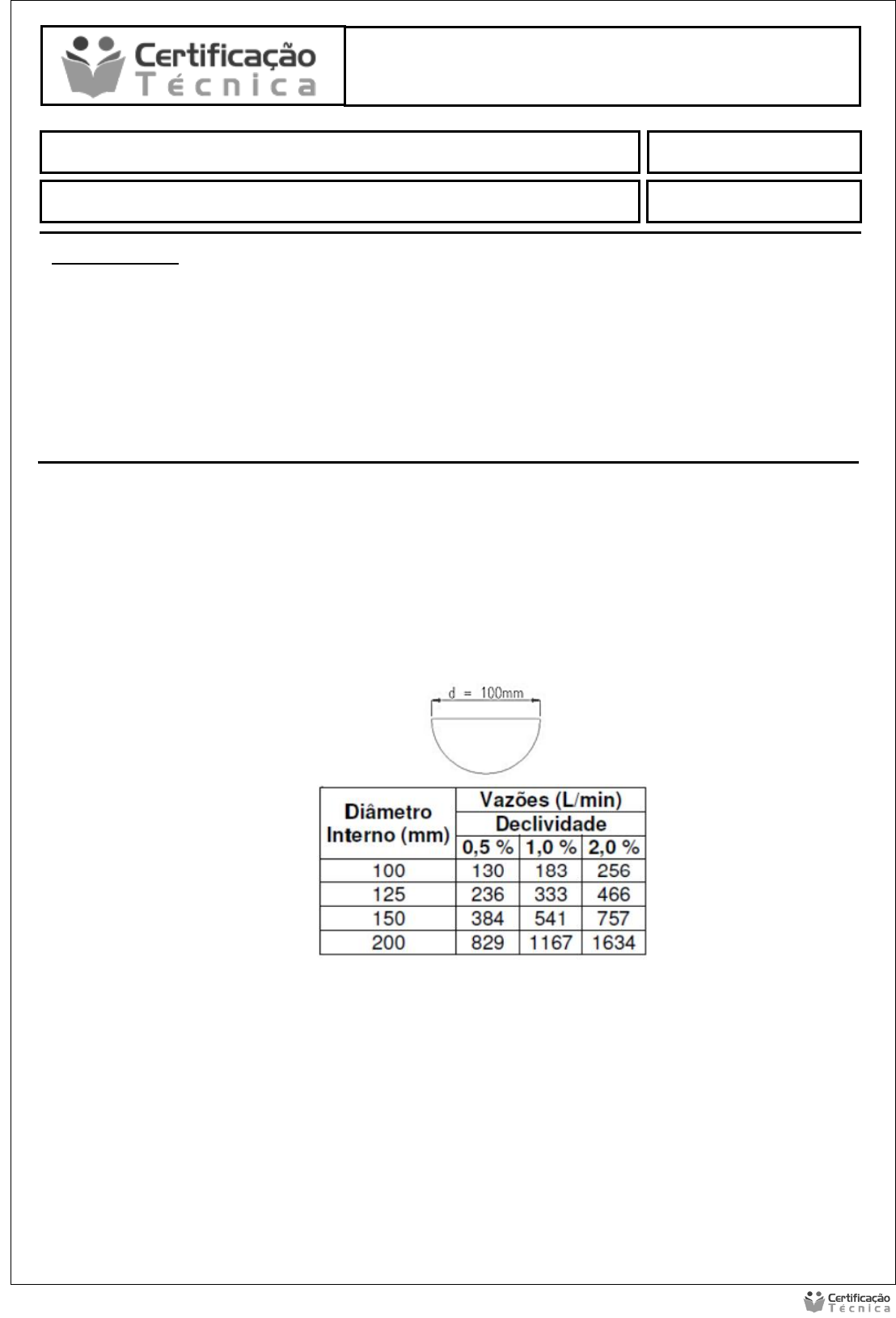

De acordo com a tabela existente na apostila disponível nessa disciplina a vazão será de 130
L/min.





2. Verificar a vazão de calhas retangulares de concreto alisado com lâmina de água a meia
altura.


Instalações Hidráulicas – Esgoto e Drenagem - EDI















































Instalações Hidráulicas – Esgoto e Drenagem - EDI




3. Dimensionar o condutor vertical de uma instalação de águas pluviais com base nos se-
guintes dados: Q = 650 l/min; H = 50mm, L = 6m, utilizando os ábacos abaixo:

















DN = 110 mm
















DN = 90 mm


Instalações Hidráulicas – Esgoto e Drenagem - EDI

4. Dimensionar a calha e os condutores horizontais e verticais da edificação abaixo:

a)






b)

c)


Instalações Hidráulicas – Esgoto e Drenagem - EDI







5. Determinar os diâmetros do ramal de ventilação, da coluna de ventilação, dos ramais de
descarga, dos ramais de esgoto, a declividade dos ramais de descarga e de esgoto do BWC
residencial abaixo:




Instalações Hidráulicas – Esgoto e Drenagem - EDI
Ramal de ventilação = 50mm.
 Coluna de ventilação = 50mm.
Ramais de descarga:
LV = 40mm. 3% de declive
RS = 40mm. 3% de declive
BI = 40mm. 3% de declive
CS = 50mm. 3% de declive
VS = 100mm. 2% de declive
Ramal de esgoto = 100mm. 2% de declive


6. Projetar o esgoto do BWC residencial abaixo:







Instalações Hidráulicas – Esgoto e Drenagem - EDI



7. Dimensionar os tubos de queda, o tubo de gordura, as colunas de ventilação do esquema
vertical abaixo representado:

TQ1 = 11 uhc por andar x 8 andares = 88 uhc.
Coluna de esgoto inteira = 100mm.
Coluna de ventilação = 75 mm.
Ramal de ventilação = 50mm.

TQ2 = 10 uhc por andar x 8 andares = 80 uhc.
Coluna de esgoto inteira = 100mm.
Coluna de ventilação = 75 mm.
Ramal de ventilação = 50mm.

TG = 5 uhc por andar x 8 andares = 40 uhc.
Coluna tubo de gordura = 75mm.



Instalações Hidráulicas – Esgoto e Drenagem - EDI





8. As colunas do exercício anterior são do prédio cuja planta de locação está abaixo repre-
sentada: Posicionar as caixas de inspeção, de gordura e dimensionar os subcoletores e o
coletor que ligará o esgoto doméstico ao coletor público.








Instalações Hidráulicas – Esgoto e Drenagem - EDI
9. Dimensionar um tanque séptico de câmara única para um restaurante em Florianópolis,
que serve 100 refeições por dia, prevendo uma limpeza do tanque a cada 3 anos.
R:
V = 1000 + N (C x T) + (K x Lf)
V = 1000 + 100 (25 x 0.92) + (145 x 0.1)
V = 1000 + 100 (23 + 14.5)
 V = 1000 + 2300 + 1450
V = 4750 litros

10. Dimensionar um sumidouro para o restaurante do exercício anterior, sabendo que no tes-
te de percolação realizado em campo, o intervalo de tempo durante o qual o nível da água
baixou 10 m foi de 4 min.
R:
