Simulado AV
Teste seu conhecimento acumulado

Disc.: ELETRÔNICA ANALÓGICA
Aluno(a): ELIAS PEREIRA DE OLIVEIRA JUNIOR 202008202159
Acertos: 9,0 de 10,0 26/05/2022


Acerto: 1,0 / 1,0

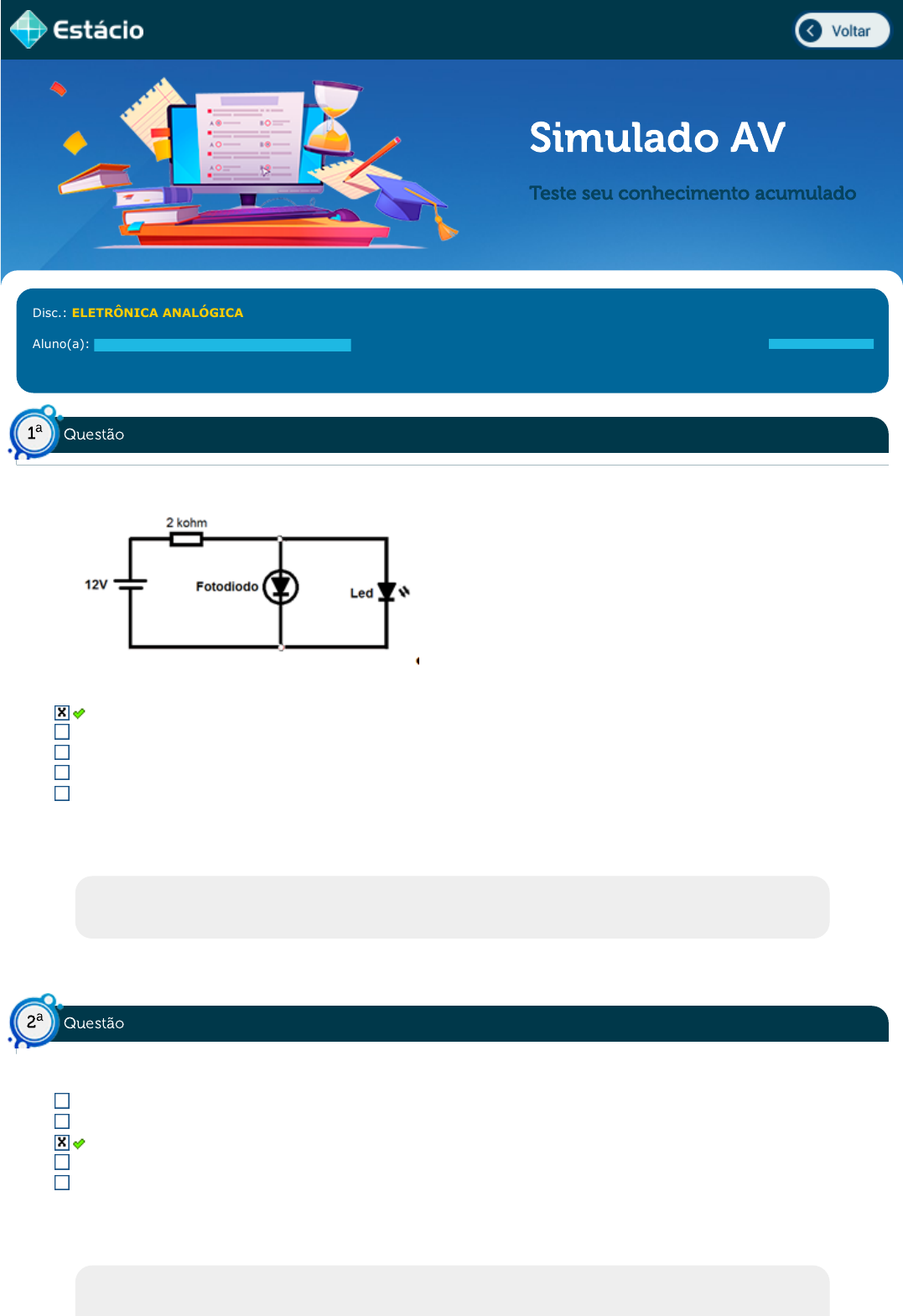

Observe o circuito a seguir. Sabendo-se que o fotodiodo, quando não iluminado, apresenta uma resistência máxima de
10 kΩ e acende um diodo com uma tensão de 2,0 V, qual é a corrente que atravessa o fotodiodo nessa condição?
 200 µA
20 mA
2 µA
2 mA
200 mA
Respondido em 26/05/2022 21:03:19


Explicação:
A resposta certa é: 200 µA


Acerto: 1,0 / 1,0
Considerando ainda o circuito da figura anterior, a corrente no resistor de limitação de corrente é igual a:
10 mA
0,3 mA
 9,7 mA
0,7 mA
9,3 mA
Respondido em 26/05/2022 21:40:36


Explicação:
 Questão1
a
 Questão2
a
A resposta certa é: 9,7 mA


Acerto: 1,0 / 1,0
Determine o valor da resistência RS para o circuito da figura a seguir a fim de promover uma tensão VD = 10V.
Fonte: EnsineMe.
12kΩ
2kΩ
3kΩ
36kΩ
 2,67kΩ
Respondido em 26/05/2022 21:05:23


Explicação:
A resposta certa é: 2,67kΩ


Acerto: 1,0 / 1,0
Para o circuito da figura a seguir, determine a tensão VS para uma corrente IDQ = 9mA.
 Questão3
a
 Questão4
a
Fonte: EnsineMe.
-4V
18V
 -0,5V
0V
0,5V
Respondido em 26/05/2022 21:14:47


Explicação:
A resposta certa é: -0,5V


Acerto: 1,0 / 1,0
 O amplificador operacional no modo comparador possui um ganho muito alto, pois não possui a
realimentação negativa, este modo de operação é especialmente útil, quando é preciso informar se uma variável
elétrica excedeu um limite pré estabelecido, o circuito abaixo é um exemplo deste tipo de aplicação, considerando um
amplificador operacional ideal.
Calcule o valor de Vin que acenda o led dado que R=10 KOhm e V=15V.
Vin < -7V
Vin > -3V
Vin < -6V
 Vin > -6V
Vin > 7V
Respondido em 26/05/2022 21:15:25


Explicação:

 Questão5
a
O LED irá acender quando
Vin >V+(entrada não inversora)
 V+ = tensão no potênciometro
 = valor no divisor de tensão
 V+=-VCC+(VCC-(-VCC))*3K/10K




 V+=-15+(15+15)*3K/10K
V+= -6V


 O LED irá Acender quando Vin >-6V


Acerto: 1,0 / 1,0
Os Amplificadores Operacionais (AmpOp) possuem aplicacao importante em instrumentacao, pois permitem a implementacao de
operacoes matematicas (soma, subtracao, inversao, etc...) de forma analogica, ou seja, nao precisando de conversao analogica-
digital.
Para o circuito empregando AmpOp ideal abaixo, calcule o valor da tensao de saida V1.

- 20 V
- 50 V
- 30 V
 - 40 V
- 10 V
Respondido em 26/05/2022 21:16:40
 Questão6
a


Explicação:
Os 02 primeiros circuitos sao subtratores, ou seja:
Vout1 = (9V - 6V) x (2K/1K) = 3V x 2 = 6V
Vout1 = (7V - 5V) x (2K /2K) = 2V x 1 = 2V
O 3o circuito eh um somador, logo:
V1 = -1 x (6x5 + 2x5) = - 40V


Acerto: 0,0 / 1,0
Para a resistência equivalente, um circuito amplificador base comum com divisor de tensão na entrada e uma carga
RL, operando em baixas frequências (10 Hz), determine a resistência equivalente na base. Considere: R1 = 10 kΩ, R2
= 20 kΩ, RE = 1 kΩ, RC = 1 kΩ, Rs = 1 kΩ, CB = 1 µF, CI = 1 mF, CO = 10 µF, RL = 10 kΩ, hie = 400 Ω e hfe = 100.
Para π = 3,14. Qual será o seu valor quando transportada para o emissor do transistor?
6,67 Ω
1,3 Ω
 12,78 Ω
1,6 Ω
 12,78 kΩ
Respondido em 26/05/2022 21:18:25


Explicação:
A resposta certa é: 12,78 Ω


Acerto: 1,0 / 1,0
Para o circuito do tipo coletor comum da figura, caso a resistência de emissor seja colocada em curto-circuito, qual
será o valor da impedância de saída? Considere: RE = 10 kΩ, hie = 400 Ω, Rs = RB = 4 kΩ e hfe = 100.
10 kΩ
2 kΩ
1 kΩ
4 kΩ
 nula
Respondido em 26/05/2022 21:22:43


Explicação:
A resposta certa é: nula
 Questão7
a
 Questão8
a


Acerto: 1,0 / 1,0
Em uma experiência em laboratório com retificadores de tensão,qual opção apesenta um comportamento observado
no diodo retificador de meia onda?
Os semiciclos positivos e os semiciclos negativos do sinal de entrada chegam à carga;
Os semiciclos positivos e os semiciclos negativos do sinal de entrada chegam à carga ou serão barrados a
depender de sua amplitude;
Os semiciclos positivos e os semiciclos negativos do sinal de entrada são barrados;
Os semiciclos positivos do sinal de entrada são barrados, já os semiciclos negativos chegam à carga
 Os semiciclos positivos do sinal de entrada chegam à carga, já os semiciclos negativos são barrados
Respondido em 26/05/2022 21:31:08


Explicação:
resposta:
Os semiciclos positivos do sinal de entrada chegam à carga, já os semiciclos negativos são barrados

Justificativa: princípio do funcionamento do diodo


Acerto: 1,0 / 1,0
Em uma experiência em laboratório sobre retificadores de tensão, qual o comportamento observado no circuito
retificador de onda completa?
 Os semiciclos positivos chegam à carga e os semiciclos negativos são "rebatidos" para que a corrente sempre
percorra a carga no mesmo sentido.
Os semiciclos positivos e os semiciclos negativos do sinal de entrada chegam à carga.
Os semiciclos positivos do sinal de entrada chegam à carga, já os semiciclos negativos são barrados.
Os semiciclos positivos e os semiciclos negativos chegam à carga, porém ambos são rebatidos.
Os semiciclos positivos e os semiciclos negativos do sinal de entrada chegam à carga ou serão barrados a
depender de sua amplitude.
Respondido em 26/05/2022 21:31:33


Explicação:
Resposta:
Os semiciclos positivos chegam à carga e os semiciclos negativos são "rebatidos" para que a corrente sempre percorra a
carga no mesmo sentido;
Justificativa: princípio do funcionamento do diodo









 Questão9
a
 Questão10
a
