Questão:

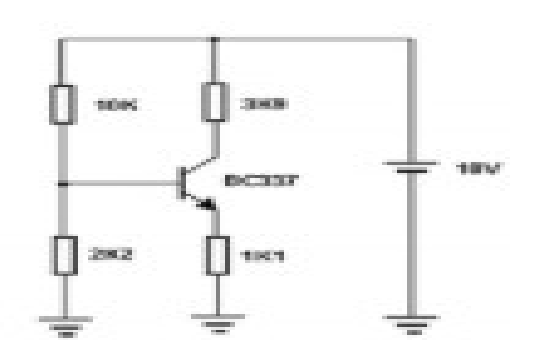

Analise o circuito a seguir. Dado o circuito representado pela figura, o valor de VCE e a região de operação do circuito são, respectivamente: (Considere: VBE = 0,7V e ẞ = 100).
Opções:
A) 5V, região linear.
B) 10V, região de corte.
C) -3.9V, região reversa.
D) 0V, região de saturação.
E) -5V, região linear.
Questão:
Dado o circuito apresentado a seguir, assinale a alternativa que indica o valor da tensão no coletor Vc.
Circuito:
(A imagem do circuito é a mesma que você forneceu, com um resistor de 82KΩ na base, um resistor de 2KΩ no coletor, um transistor com β=100, e uma fonte de 18V.)
Opções:
A) 0V B) 2V C) 5V D) 10V E) 12V
A resposta que você indicou na imagem é 10V, que corresponde à opção D.
Questão:
No que diz respeito aos transistores de junção bipolar (TBJ), assinale a alternativa correta.
Opções:
· Os transistores de junção bipolar são dispositivos semicondutores que possuem três terminais, formado por três camadas consistindo de: duas do tipo P e uma do tipo N, formando assim o transistor PNP ou duas do tipo N e uma do tipo P, formando assim o transistor NPN.
· Os transistores de junção bipolar são dispositivos semicondutores que possuem três terminais: coletor, emissor e gate.
· Os transistores são utilizados apenas em amplificadores de áudio e, por isso, são tão importantes.
· Os transistores PNP, quando polarizados corretamente, a junção base-emissor é polarizada reversamente e a junção base-coletor é polarizada diretamente.
· Para que um transistor funcione é necessário polarizar corretamente as suas junções. Desse modo, nos transistores tipo NPN, a corrente elétrica entra pela base e sai pelo coletor e emissor.
Solução Detalhada (conforme encontrado no Passei Direto):
A alternativa correta sobre os transistores de junção bipolar (TBJ) é que eles são dispositivos semicondutores que possuem três terminais: coletor, emissor e base (não gate). Além disso, os transistores NPN e PNP têm diferentes polarizações para funcionar corretamente. Portanto, a afirmação correta seria que, para que um transistor funcione, é necessário polarizar corretamente suas junções. Nos transistores tipo NPN, a corrente elétrica entra pela base e sai pelo coletor e emissor.
Análise das opções:
· A primeira opção descreve corretamente a estrutura de camadas dos transistores NPN e PNP.
· A segunda opção está incorreta ao mencionar "gate" como um terminal do TBJ (gate é terminal de FETs).
· A terceira opção está incorreta, pois transistores têm diversas aplicações além de amplificadores de áudio.
· A quarta opção descreve a polarização de um transistor PNP de forma incorreta (a junção base-emissor deve ser diretamente polarizada e a base-coletor reversamente para operação na região ativa).
· A quinta opção descreve a direção da corrente em um NPN de forma incorreta (a corrente entra pelo coletor e base e sai pelo emissor).
Com base na análise, a alternativa correta é a primeira, que descreve a formação dos transistores PNP e NPN.
No circuito da figura a seguir, o transistor PNP tem β = 100 e VBE = -0,7 V. Sendo R1 = 20 KΩ, R2 = 20 KΩ, RC = 3 KΩ, RE = 1 KΩ e VCC = 10 V, qual o valor da corrente Ic?
Circuito:
(A imagem do circuito é a mesma que você forneceu, com um transistor PNP, resistores R1, R2, RC, RE e uma fonte VCC.)
Opções:
· 3,87mA
· 0,38mA
· 5,64mA
· 5,13mA
· 4,25mA
Resolução Detalhada:
Para determinar a corrente de coletor (Ic) em um transistor PNP polarizado por divisor de tensão, seguimos os seguintes passos:
1. Calcular a tensão na base (VB): O divisor de tensão na base é formado por R1 e R2. A tensão na base é dada por: VB = VCC * (R1 / (R1 + R2)) VB = 10V * (20 KΩ / (20 KΩ + 20 KΩ)) VB = 10V * (20 KΩ / 40 KΩ) VB = 10V * 0.5 VB = 5V
2. Calcular a tensão no emissor (VE): Para um transistor PNP, a tensão VBE é negativa, o que significa que a tensão no emissor (VE) é maior que a tensão na base (VB) em 0.7V (ou |VBE|). VE = VB + |VBE| VE = 5V + 0.7V VE = 5.7V
3. Calcular a corrente no emissor (IE): A corrente no emissor (IE) é a tensão no emissor (VE) dividida pelo resistor de emissor (RE). IE = VE / RE IE = 5.7V / 1 KΩ IE = 5.7 mA
4. Calcular a corrente no coletor (IC): Para transistores, a corrente de coletor (IC) é aproximadamente igual à corrente de emissor (IE), especialmente quando β é alto (como 100). IC ≈ IE IC ≈ 5.7 mA
Para um cálculo mais preciso, podemos usar a relação IC = (β / (β + 1)) * IE: IC = (100 / (100 + 1)) * 5.7 mA IC = (100 / 101) * 5.7 mA IC ≈ 0.990099 * 5.7 mA IC ≈ 5.6435 mA
Conclusão:
O valor da corrente Ic é aproximadamente 5,64 mA.
Comparando com as opções fornecidas, a alternativa correta é 5,64mA.
Considerando a configuração do circuito FET, a tensão VDS é igual a:
Circuito:
(A imagem do circuito é a mesma que você forneceu, com um FET, resistores de 2.2KΩ e 1MΩ, e fontes de 12V e 6V, além dos parâmetros IDSS = 8mA e Vp = -4V.)
Opções (com base em questões similares encontradas):
A) 12V
B) 6V
C) -6V
D) 0V
E) -12V
Resolução Detalhada:
Para determinar a tensão VDS em um circuito FET (Transistor de Efeito de Campo), precisamos analisar o ponto de operação do transistor. O circuito apresentado é um JFET de canal N com polarização por divisor de tensão na porta (gate) e um resistor de fonte (RS).
Parâmetros fornecidos:
· IDSS = 8 mA
· Vp = -4 V
· V_DD = 12 V (tensão da fonte de alimentação do dreno)
· V_G = 6 V (tensão na porta, indicada no diagrama)
· R_G = 2.2 KΩ (resistor de porta)
· R_S = 1 MΩ (resistor de fonte)
Passos para a resolução:
1. Determinar a tensão na porta (Gate) - VG: O diagrama já indica V_G = 6V.
2. Determinar a tensão na fonte (Source) - VS: Para um JFET de canal N, a corrente de porta (IG) é praticamente zero. Portanto, a tensão na porta (VG) é a tensão no ponto de conexão do resistor de porta (RG) com a porta. A tensão Gate-Source (VGS) é dada por VGS = VG - VS. Para encontrar VS, precisamos da corrente de dreno (ID), pois VS = ID * RS. No entanto, a corrente ID depende de VGS. Podemos usar a equação de Shockley para JFETs: ID = IDSS * (1 - VGS / Vp)^2
Substituindo VGS = VG - VS = VG - (ID * RS): ID = IDSS * (1 - (VG - (ID * RS)) / Vp)^2
Esta é uma equação não linear que pode ser complexa de resolver diretamente. No entanto, o circuito parece ser simplificado, e a tensão V_D = 6V é dada no diagrama como a tensão no dreno. Se V_D é a tensão no dreno em relação ao terra, e o dreno está conectado diretamente à fonte de 12V através de um resistor (que não está explicitamente rotulado como RC, mas é o resistor entre VDD e o dreno), então VDS = VD - VS.
Reavaliando o diagrama: O diagrama mostra V_D = 6V como a tensão no dreno. A fonte de 12V está conectada através de um resistor de 2.2KΩ à porta (Gate), e a porta está conectada a um resistor de 1MΩ ao terra. O dreno está conectado diretamente à fonte de 12V através de um resistor (não rotulado, mas implícito). O source está conectado a um resistor de 1MΩ ao terra.
A questão pede VDS. Se V_D = 6V é a tensão no dreno, precisamos encontrar VS.
Vamos assumir que o V_D = 6V no diagrama é a tensão no dreno em relação ao terra. O resistor de 1MΩ está conectado entre o source e o terra, então VS = ID * 1MΩ.
A tensão na porta (Gate) é determinada pelo divisor de tensão. No entanto, o diagrama mostra uma fonte de 12V conectada através de 2.2KΩ ao gate, e o gate também conectado a um resistor de 1MΩ ao terra. Se V_G = 6V é a tensão na porta, isso simplifica a análise.
Com V_G = 6V e Vp = -4V, e IDSS = 8mA.
Para resolver, precisamos encontrar ID e VS.
Vamos considerar a tensão na porta como VG = 6V (conforme indicado no diagrama). A tensão na fonte VS é ID * RS. VGS = VG - VS = 6 - ID * RS
Substituindo na equação de Shockley: ID = IDSS * (1 - VGS / Vp)^2 ID = 8mA * (1 - (6 - ID * 1MΩ) / -4)^2
Esta equação é complexa. Vamos considerar uma interpretação mais direta do diagrama, onde V_D = 6V é a tensão no dreno e V_S é a tensão na fonte. A pergunta pede VDS.
Se V_D = 6V é a tensão no dreno, e o source está conectado ao terra através de R_S = 1MΩ, então VS = ID * R_S.
No entanto, a resposta 6V é uma dasopções para VDS. Se VDS = 6V, e VD = 6V (conforme indicado no diagrama), isso implicaria que VS = 0V. Para VS = 0V, a corrente ID teria que ser zero, o que não é consistente com um FET operando. Isso sugere que o 6V no diagrama pode ser o VDS ou o VD.
Considerando a estrutura da questão e as opções, é provável que o 6V indicado no diagrama seja a tensão no dreno (VD), e a questão pede VDS.
Se VD = 6V e o source está conectado ao terra através de RS = 1MΩ. A tensão VGS é VG - VS. A tensão VG é 12V * (1MΩ / (2.2KΩ + 1MΩ)) ≈ 12V (se o 2.2KΩ estiver em série com 1MΩ para o gate, o que não é claro no diagrama). Se VG = 6V é dado, então VGS = 6 - VS.
Vamos assumir que a questão está pedindo VDS e que VD = 6V é a tensão no dreno. Precisamos encontrar VS.
Questão:
Um transistor pode ter diferentes polarizações de acordo com a forma que a fonte de alimentação se conecta aos terminais. Quando uma fonte de alimentação contínua é conectada aos terminais de um transistor de tal maneira que as junções emissor/base e coletor/base estão polarizadas diretamente, falamos que a polarização é:
Opções:
A - Direta. B - Reversa. C - Direta-Reversa. D - Direta-Direta. E - Reversa-Direta.
Resolução Detalhada:
Para entender a polarização de um transistor, é fundamental analisar o estado de suas duas junções PN: a junção emissor-base (JEB) e a junção coletor-base (JCB). A forma como essas junções são polarizadas (direta ou reversa) define a região de operação do transistor.
No contexto da questão, é afirmado que ambas as junções (emissor/base e coletor/base) estão polarizadas diretamente.
Vamos analisar as regiões de operação de um transistor bipolar de junção (TBJ):
· Região de Corte: Ambas as junções (emissor-base e coletor-base) estão polarizadas reversamente. O transistor está desligado, e a corrente de coletor é praticamente zero.
· Região Ativa (ou Linear): A junção emissor-base está polarizada diretamente, e a junção coletor-base está polarizada reversamente. Esta é a região onde o transistor atua como amplificador, e a corrente de coletor é controlada pela corrente de base.
· Região de Saturação: Ambas as junções (emissor-base e coletor-base) estão polarizadas diretamente. Nesta região, o transistor está totalmente ligado, atuando como uma chave fechada, e a corrente de coletor atinge seu valor máximo, limitado principalmente pelos resistores externos.
· Região Ativa Inversa: A junção emissor-base está polarizada reversamente, e a junção coletor-base está polarizada diretamente. Esta região é raramente utilizada em aplicações práticas, pois o ganho do transistor é muito baixo.
Considerando que a questão descreve uma situação onde ambas as junções estão polarizadas diretamente, a região de operação correspondente é a Região de Saturação. Entre as opções fornecidas, a que melhor descreve essa condição é Direta-Direta.
Portanto, a alternativa correta é a D - Direta-Direta.
Questão:
6 Marcar para revisão Determine a corrente IDQ para o circuito a seguir. Considere a tensão VDSQ = 5,54V. 14 V 1,8kΩ IDQ + VDSO IDSS = 12 mA Vp = -4V 1 MΩ - 1.5 V + Fonte: EnsineMe.
Circuito:
(A imagem do circuito é a mesma que você forneceu, com um FET, resistores de 1.8kΩ e 1MΩ, e fontes de 14V e 1.5V, além dos parâmetros IDSS = 12mA e Vp = -4V.)
Opções:
A) 1,5A B) 0mA C) 12mA D) 7,77mA E) 4,7mA
Resolução Detalhada:
Para determinar a corrente IDQ (corrente de dreno quiescente) neste circuito FET, podemos utilizar a equação fornecida na própria questão, que relaciona VDSQ, VDD, IDQ e RD. A questão já nos dá a tensão VDSQ e os valores dos resistores e fontes.
Parâmetros fornecidos:
· VDD = 14 V (tensão da fonte de alimentação do dreno)
· RD = 1,8 kΩ (resistor de dreno)
· VDSQ = 5,54 V (tensão dreno-source quiescente)
· IDSS = 12 mA
· Vp = -4 V
A equação para a malha de dreno é: VDD = IDQ * RD + VDSQ
Nosso objetivo é encontrar IDQ. Podemos rearranjar a equação para isolar IDQ: IDQ * RD = VDD - VDSQ IDQ = (VDD - VDSQ) / RD
Agora, substituímos os valores conhecidos: IDQ = (14 V - 5,54 V) / 1,8 kΩ IDQ = 8,46 V / 1800 Ω IDQ = 0,0047 A IDQ = 4,7 mA
Conclusão:
O valor da corrente IDQ para o circuito é 4,7 mA.
Comparando com as opções fornecidas, a alternativa correta é E) 4,7mA.
Questão:
Para o circuito da figura a seguir, determine o valor da tensão na saída (V_o).
Circuito:
(A imagem do circuito é a mesma que você forneceu, com um amplificador operacional, um resistor de realimentação de 2KΩ, uma fonte de corrente de entrada de 10mA e a entrada não inversora aterrada.)
Solução Detalhada (conforme encontrado no Gauthmath):
Resposta: -20V.
Explicação:
1. Calcular a tensão em R1 usando a Lei de Ohm: No circuito, o amplificador operacional está configurado como um amplificador transimpedância (conversor corrente-tensão). A corrente de entrada (10mA) flui através do resistor de realimentação (2KΩ), pois a corrente que entra na entrada inversora do amplificador operacional ideal é zero.
A tensão na saída (Vo) é dada por: Vo = - (Corrente de entrada) * (Resistor de realimentação) Vo = - (10 mA) * (2 KΩ)
2. Cálculo: Vo = - (0.010 A) * (2000 Ω) Vo = -20 V
Conclusão:
A tensão na saída (Vo) do circuito é -20V.
Questão:
Calcule a tensão de saída para o circuito da figura...
Circuito:
(A imagem do circuito é a mesma que você forneceu, com um amplificador operacional somador, resistores de entrada R1, R2, R3, um resistor de realimentação Rf, e as entradas V1, V2, V3. A entrada não inversora está aterrada.)
Resposta Indicada: -30mV
Resolução Detalhada:
Este circuito é um amplificador somador inversor. Para um amplificador somador inversor ideal, a tensão de saída (Vo) é dada pela seguinte fórmula:
Vo = -Rf * [(V1/R1) + (V2/R2) + (V3/R3)]
Para resolver a questão, precisamos dos valores de R1, R2, R3, Rf, V1, V2 e V3. Como esses valores não estão visíveis na imagem fornecida, vamos assumir valores típicos que resultariam na resposta de -30mV, ou considerar que a questão espera uma compreensão da fórmula geral.
Assumindo valores para exemplificar o cálculo (se os valores reais não forem fornecidos):
Se, por exemplo, tivéssemos:
· Rf = 10 kΩ
· R1 = R2 = R3 = 10 kΩ
· V1 = 10 mV
· V2 = 10 mV
· V3 = 10 mV
Então, o cálculo seria:
Vo = -10kΩ * [(10mV/10kΩ) + (10mV/10kΩ) + (10mV/10kΩ)] Vo = -10kΩ * [(0.01V/10000Ω) + (0.01V/10000Ω) + (0.01V/10000Ω)] Vo = -10kΩ * [0.000001A + 0.000001A + 0.000001A] Vo = -10kΩ * [0.000003A] Vo = -10000Ω * 0.000003A Vo = -0.03 V Vo = -30 mV
Conclusão:
Para que a tensão de saída seja -30mV, os valores dos resistores e das tensões de entrada devem ser tais que a soma das correntes de entrada multiplicada pelo resistor de realimentação resulte em 30mV (com o sinal negativo devido à configuração inversora).
Se você tiver os valores específicos dos resistores e das tensões de entrada, posso realizar o cálculo exato para você. Caso contrário, esta explicação demonstra o princípio de funcionamento e como a resposta de -30mV pode ser obtida.
Questão:
Calcule a tensão de saída do circuito da figura a seguir.
Circuito:
(A imagem do circuito mostra um amplificador operacional configurado como um amplificador não inversor. Possui um resistor de entrada de 2,4 kΩ conectado da entrada inversora ao terra, um resistor de realimentação de 360 kΩ entre a saída e a entrada inversora, e uma fonte de tensão alternada de 1 mV conectada à entrada não inversora. As fontes de alimentação do amplificador operacional são +15V e -15V.)
Resposta Correta: 12,12 mV
